Fabricant de sous-stations de type américain de confiance

Lorsque les urbanistes sont confrontés à la pénurie de terrains et à la montée en flèche des coûts immobiliers dans les communautés résidentielles, ils se demandent : quelle configuration de sous-station offre la plus petite empreinte au sol sans compromettre la fiabilité des réseaux de distribution extérieurs ? Lugao Power Co., Ltd. répond à cette question avec nos solutions de sous-stations de type américain, conçues avec une conception distinctive à trois compartiments : sections de transformateur, haute tension et basse tension, comprenant un transformateur immergé dans l'huile entièrement scellé qui occupe environ un tiers à un cinquième du volume des équivalents de type européen, ce qui en fait la solution ultime pour la distribution urbaine dans des espaces restreints.

Comment choisir entre américain etSous-stations de type européenpour votre projet ?

Lors de l'évaluation des fournisseurs qualifiés de postes de transformation de type boîte, les équipes d'ingénierie d'approvisionnement se demandent fréquemment : devons-nous spécifier des normes de conception américaines ou européennes pour notre réseau de distribution ? La réponse dépend de la superficie du site disponible, des préférences de réseau régional et de l'environnement d'installation.



Les sous-stations de type américain présentent une conception distinctive à trois compartiments : sections de transformateur, haute tension et basse tension, le compartiment du transformateur utilisant généralement une unité entièrement scellée et immergée dans l'huile. Cette conception met l'accent sur un encombrement compact, offrant environ un tiers à un cinquième du volume des unités de type européen de capacité équivalente. Son volume réduit le rend particulièrement adapté aux installations extérieures dans les communautés résidentielles, les réseaux de distribution urbains et les cours à espace restreint où les coûts du terrain sont prohibitifs.

Contrairement à la conception européenne basée sur les chambres qui donne la priorité à l'accès aux services, la configuration de type américain est optimisée pour la densité. La conception du réservoir scellé élimine le besoin de vastes couloirs de maintenance, permettant une installation dans des espaces confinés tels que les accotements en bordure de route, les petites parcelles de services publics ou dans les complexes résidentiels. Cette efficacité spatiale se traduit directement par d’importantes économies sur les coûts d’acquisition de terrains pour les promoteurs et les services publics.

Comment Lugao garantit-il l'intégrité diélectrique dans un boîtier compact ?

Les sous-stations de type américain doivent résister aux surtensions de foudre, aux surtensions de commutation et aux contraintes thermiques continues induites par la charge dans un volume considérablement réduit.LugaoLes sous-stations de type américain sont conçues avec des fondations à haute diélectrique validées par des tests rigoureux : tenue à la fréquence industrielle à 42 kV pendant une minute et tenue aux chocs de foudre à 75 kV du côté haute tension. Ces seuils respectent ou dépassent les normes américaines (ANSI/IEEE) et internationales, protégeant les enroulements internes du transformateur et les composants de l'appareillage de commutation contre les perturbations du réseau.



La conception compacte exige une gestion thermique supérieure. Nos augmentations de température à pleine charge (environ 45,1 K sur les enroulements haute tension et 52,9 K sur les enroulements basse tension) restent systématiquement dans les limites prescrites par l'IEEE. La conception du boîtier intègre des voies de ventilation optimisées et des surfaces de dissipation thermique qui évacuent activement la chaleur des composants critiques, évitant ainsi les points chauds localisés qui dégradent l'isolation en papier et accélèrent le vieillissement de l'huile dans l'environnement du réservoir scellé.

Quelles protections structurelles et environnementales sont intégrées ?

Exposée aux intempéries, à la poussière et aux impacts accidentels, l'enceinte compacte de la sous-station constitue la première défense contre la dégradation de l'environnement. Les sous-stations Lugao de type américain atteignent les indices de protection IP44, offrant une résistance efficace contre la pénétration de particules solides et les projections d'eau, ce qui les rend idéales pour les installations en plein air exposées aux éléments. Construit en acier résistant à la corrosion avec des traitements de surface anticorrosion, le boîtier résiste aux températures ambiantes extrêmes, à une humidité élevée et aux atmosphères côtières corrosives, garantissant ainsi l'intégrité structurelle pendant des décennies de service.



Le compartiment du transformateur entièrement scellé offre une couche supplémentaire de protection de l'environnement. Contrairement aux unités conventionnelles remplies d'huile qui nécessitent des réservoirs de conservation et des reniflards en gel de silice, les unités de type américain de Lugao présentent une conception complètement étanche qui empêche la pénétration d'humidité et l'oxydation de l'huile, éliminant ainsi l'entretien associé au remplacement du reniflard et à l'appoint d'huile.

Comment Lugao valide-t-il la capacité de résistance aux courts-circuits dans les conceptions compactes ?

Les réseaux de distribution subissent inévitablement des courants de défaut. La capacité d'une sous-station à survivre à ces événements sans déformation interne ni endommagement des jeux de barres n'est pas négociable. Les sous-stations de type américain Lugao sont testées pour leur tenue aux courts-circuits (des exemples de valeurs nominales incluent 20 kA RMS du côté haute tension) avec des inspections post-test confirmant l'intégrité des joints des jeux de barres et l'absence de déformation structurelle. La structure compacte et rigide du réservoir améliore réellement la résistance mécanique en minimisant les travées internes qui pourraient fléchir sous l'effet des forces électromagnétiques, garantissant ainsi aux ingénieurs de projet que nos sous-stations maintiennent la stabilité du système dans les conditions de panne les plus exigeantes.

Quelles options de capacité, de tension et de configuration Lugao peut-il fournir ?

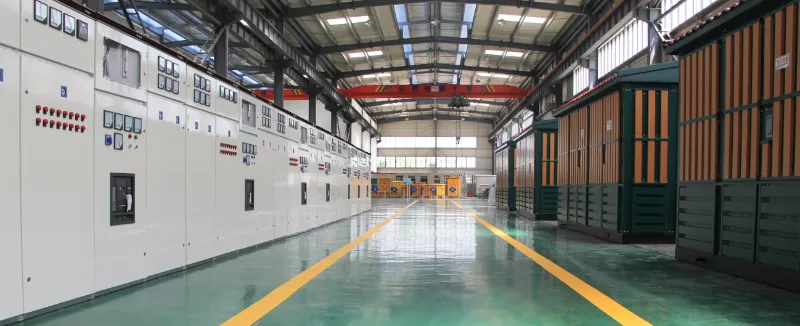

L'atelier de production de Lugao certifié ISO9001 et SGS, équipé de lignes d'assemblage professionnelles et de baies de test à pleine puissance, fabrique des sous-stations de type américain en stricte conformité avec les normes internationales ANSI, IEEE, GB, CE et CCC, prenant en charge un déploiement plug-and-play direct sans modifications coûteuses du site.

Classes de tension et plages de capacités

Sous-station de type américain 30kV / 35kV :Conçu pour les sous-stations de distribution de services publics, les systèmes de collecteurs de parcs éoliens et les zones industrielles lourdes nécessitant une transformation moyenne tension avec une résistance robuste aux courts-circuits et de faibles niveaux de décharge partielle. Présente une disposition compacte à trois compartiments optimisée pour une installation extérieure.
Sous-station intelligente/compacte de 24 kV (20 kV)：Équipé de modules intelligents des côtés HT et BT, permettant le contrôle à distance, la détection, la signalisation et la régulation pour les applications d'automatisation du réseau public. Convient aux immeubles urbains de grande hauteur, aux maisons d'habitation et aux infrastructures municipales.
Sous-station de distribution 11kV/10kV :Idéal pour les complexes commerciaux, les communautés résidentielles et les projets d’électrification rurale. Dispose d'une conception de réservoir ondulé ou d'options de transformateur de type sec, éliminant les besoins d'entretien du conservateur et garantissant un fonctionnement fiable dans des environnements extérieurs difficiles.

Options de transformateur et d'appareillage de commutation

Lugao propose des configurations internes flexibles pour répondre aux exigences spécifiques du projet :

· Type de transformateur : Immergé dans l'huile entièrement scellé(S9, S11, S13, SH15) ou de type sec (SCB10, SCB11, SCBH15), s'adaptant aux préférences en matière de sécurité incendie et d'environnement. La conception du réservoir scellé élimine le besoin d’entretien du conservateur d’huile et du reniflard.

· Appareillage haute tension :Armoires XGN15, HXGN17 ou KYN28A avec configurations de commutateur de charge ou de disjoncteur à vide, prenant en charge les modes de réseau en anneau, de terminal ou d'alimentation double.

· Distribution basse tension :Appareillage de commutation GGD, GCS ou MNS avec fonctions de compensation entrante, sortante et réactive, prenant en charge des structures de type panneau ou montées en armoire.

Comment sélectionner la sous-station de type américain idéale pour les sites urbains à espace limité ?

Pour les sous-stations traditionnelles disposant d’une surface au sol abondante, les installations conventionnelles de type bâtiment restent réalisables. Cependant, les communautés résidentielles urbaines, les quartiers commerciaux encombrés et les installations en bordure de route exigent des solutions optimisées en termes d'espace. Les postes de type américain, avec leur volume compact (un tiers à un cinquième de leurs équivalents de type européen), sont particulièrement adaptés à ces applications où les coûts du foncier sont prohibitifs. Lugao propose une optimisation personnalisée de l'empreinte, réduisant les exigences globales en matière de surface au sol en utilisant un appareillage de commutation haute densité et des conceptions de transformateurs intégrés. L'empreinte réduite permet une installation sur de petites parcelles de services publics, dans des complexes résidentiels ou le long des routes sans perturber les infrastructures existantes.
