Appareillage de commutation haute tension haut de gamme d'un fabricant professionnel
Lorsque les relais de protection ne parviennent pas à éliminer un défaut dans la fenêtre critique de 0,1 seconde, l'arc électrique qui en résulte peut vaporiser les jeux de barres et déclencher des pannes de courant catastrophiques dans les sous-stations. Mais comment sélectionner un équipement de commutation qui garantit à la fois une interruption rapide en cas de défaut et une endurance mécanique à long terme sous des contraintes de court-circuit répétées ? Lugao Power Co., Ltd. résout ce problème avec nos solutions d'appareillage de commutation haute tension, conçues sous forme de systèmes sous enveloppe métallique et rigoureusement testés, dotés de disjoncteurs à vide ou SF6 avec des valeurs de coupure allant jusqu'à 40 kA, offrant aux services publics et aux installations industrielles lourdes une protection et un contrôle fiables pour les réseaux de distribution primaires où les courants de défaut sont sévères et la continuité de l'alimentation est critique.
Face à des courants de défaut élevés ? Voici comment déterminer si un appareillage de commutation HT est votre seule option
Lors de l'évaluation des fournisseurs d'appareillage de commutation qualifiés pour les réseaux de distribution primaires, les équipes d'approvisionnement en ingénierie demandent fréquemment : à quel niveau de courant de défaut la protection RMU devient-elle inadéquate, ce qui oblige à spécifierappareillage haute tensionavec des disjoncteurs pleine puissance ? La réponse dépend de l'ampleur du courant de défaut, des exigences de coordination de la protection et de la criticité du circuit.
L'appareillage haute tension est spécialement conçu pour les réseaux de distribution primaire où les courants de défaut sont importants et où le système de protection doit interrompre les courants de court-circuit sans recourir à des fusibles de secours. Contrairement aux RMU qui combinent des interrupteurs de charge avec des fusibles pour une protection économique contre les pannes, les appareillages haute tension intègrent des disjoncteurs de puissance capables d'interrompre les courants de court-circuit complets jusqu'à 40 kA ou plus. Cette configuration est essentielle pour les sous-stations de services publics, les installations industrielles lourdes et les installations d'énergie renouvelable où les niveaux de défauts dépassent la capacité des équipements protégés par des fusibles.
L'appareillage de commutation haute tension de Lugao présente des configurations de disjoncteurs débrochables ou fixes, offrant une flexibilité pour la maintenance et l'exploitation. La construction sous enveloppe métallique avec des compartiments de jeux de barres séparés assure le confinement des défauts, empêchant la propagation de l'arc interne vers les sections adjacentes. La conception robuste, validée par des tests de type rigoureux, offre des décennies de service fiable dans des environnements exigeants.
Comment Lugao valide-t-il la résistance à l’arc et la capacité de tenue aux courts-circuits ?
L'appareillage de commutation haute tension doit résister aux immenses forces électromagnétiques et à l'énergie des arcs électriques générées lors de conditions de défaut graves. Les systèmes d'appareillage haute tension Lugao sont conçus avec des fondations à haute diélectrique validées par des tests rigoureux : tenue à la fréquence industrielle à 42 kV pendant une minute et tenue aux chocs de foudre à 75 kV, respectant ou dépassant les normes CEI 62271-200. Les valeurs de résistance aux courts-circuits sont validées par des tests à pleine puissance, avec des exemples incluant 20 kA à 40 kA RMS du côté haute tension.
La résistance aux arcs est un élément de sécurité essentiel. Notre appareillage de commutation est soumis à des tests de défaut d'arc interne (évaluation IAC) pour garantir que l'enceinte peut contenir et évacuer en toute sécurité l'énergie de l'arc, protégeant ainsi le personnel et les équipements adjacents. Les inspections post-test confirment l’intégrité des joints de jeu de barres et l’absence de déformation structurelle, garantissant ainsi aux ingénieurs de projet la stabilité du système dans les conditions de défaut les plus exigeantes.
Quelles protections structurelles et adaptations environnementales sont intégrées ?
Exposée aux intempéries, à la poussière et aux arcs électriques potentiels, l'enceinte de l'appareillage de commutation constitue la première défense contre la dégradation de l'environnement et les conséquences des accidents. L'appareillage haute tension Lugao atteint les indices de protection IP4X pour les unités intérieures et des indices plus élevés pour les installations extérieures, offrant une résistance efficace contre la pénétration de particules solides et les éclaboussures d'eau. Construit en acier résistant à la corrosion avec des traitements de surface anticorrosion (épaisseur ≥2 mm pour les composants critiques), le boîtier résiste aux températures ambiantes extrêmes, à une humidité élevée et aux atmosphères côtières corrosives.
Les compartiments séparés des jeux de barres et des disjoncteurs offrent une sécurité renforcée grâce à la séparation physique des pièces sous tension. Chaque compartiment fonctionnel est scellé indépendamment avec des barrières coupe-feu, empêchant la propagation des défauts entre les sections et contenant les incidents potentiels au sein du compartiment d'origine. Cette conception de compartimentation garantit qu'un défaut dans une section ne compromet pas l'intégrité des sections adjacentes, maintenant ainsi la stabilité du système et réduisant les dommages.
Quelles classes de tension et options de configuration Lugao peut-il fournir ?
L'atelier de production de Lugao certifié ISO9001 et SGS, équipé de lignes d'assemblage professionnelles et de baies de test à pleine puissance, fabrique des appareillages haute tension en stricte conformité avec les normes internationales CEI, GB, CE et CCC, prenant en charge un déploiement plug-and-play direct sans modifications coûteuses sur site.
Classes de tension et plages de capacités
Classe de tension
Scénario d'application
Options de configuration
Appareillage de commutation haute tension 40,5 kV/33 kV
Sous-stations de services publics, systèmes collecteurs de parcs éoliens, zones industrielles lourdes nécessitant une solide résistance aux courts-circuits et de faibles niveaux de décharges partielles
Configurations KYN61-40.5 isolées dans l'air ou GIS avec disjoncteurs à vide ou SF6
Appareillage de commutation moyenne tension 24 kV / 13,8 kV
Immeubles urbains de grande hauteur, communautés résidentielles, infrastructures municipales, applications d'automatisation du réseau public
Équipé de modules intelligents permettant le contrôle, la détection et la protection à distance
Conceptions fixes ou débrochables avec options de disjoncteur à vide
Options d'appareillage de commutation et de composants
Lugao propose des configurations internes flexibles pour répondre aux exigences spécifiques du projet :
· Type de disjoncteur :Disjoncteur à vide (VCB) pour les applications moyenne tension, offrant une extinction supérieure de l'arc et une durée de vie plus longue. Disjoncteurs SF6 disponibles pour les applications à tension plus élevée nécessitant une capacité de coupure robuste.
· Types d'armoires de commutation :Configurations KYN28A, KYN61 ou GIS avec des conceptions fixes ou dessinables, prenant en charge les modes réseau en anneau, terminal ou double alimentation.
· Protection et contrôle :Relais de protection intégrés avec interfaces de communication pour la surveillance et le contrôle à distance, y compris les fonctions de protection contre les surintensités, les défauts à la terre, directionnelles et différentielles.
Comment sélectionner la configuration idéale d’appareillage haute tension pour votre sous-station principale ?
Pour les sous-stations de services publics et les installations industrielles lourdes où les courants de défaut sont sévères et où la fiabilité des circuits est critique, un appareillage haute tension avec protection par disjoncteur est essentiel. Lugao propose des options de configuration personnalisées, notamment différents calibres de disjoncteurs, dispositions de jeux de barres et schémas de protection, pour répondre aux exigences spécifiques du projet. La construction robuste et les tests complets garantissent des décennies de service fiable dans des environnements exigeants.
Regardez notre ligne de productionVidéo
Découvrez l’excellence de fabrication d’appareillages haute tension de Lugao :

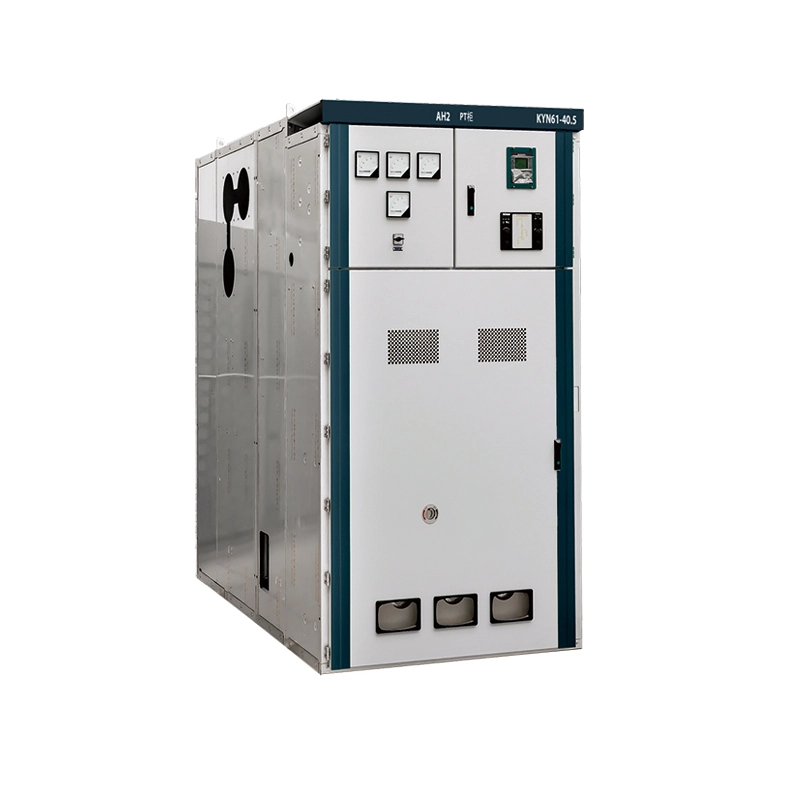

L'appareillage de commutation à panneaux isolés dans l'air haute tension LUGAO KYN est conçu pour les systèmes de distribution d'énergie intérieurs moyenne tension de 3,6 kV à 40,5 kV. Il utilise une structure compartimentée blindée en métal, un chariot à disjoncteur à vide débrochable, des verrouillages mécaniques, un sectionneur de terre et une isolation de l'air sans gaz SF6. L'appareillage de commutation peut être configuré pour les départs entrants, les départs, les panneaux de couplage de bus, les panneaux de comptage et les schémas de protection selon les exigences du projet.
L'appareillage de commutation à panneau haute tension fixe de type chariot à main lugao est conçu pour les systèmes de distribution d'énergie intérieurs de 3 kV à 40,5 kV. Il utilise une structure de compartiment métallique, un chariot à disjoncteur à vide débrochable, des verrouillages mécaniques et électriques, des transformateurs de courant et de tension, des relais de protection et un sectionneur de terre. L'appareillage de commutation peut être configuré pour les départs entrants, les départs, la protection des transformateurs, le contrôle des moteurs, les batteries de condensateurs et les projets de distribution de sous-stations selon les exigences techniques confirmées.

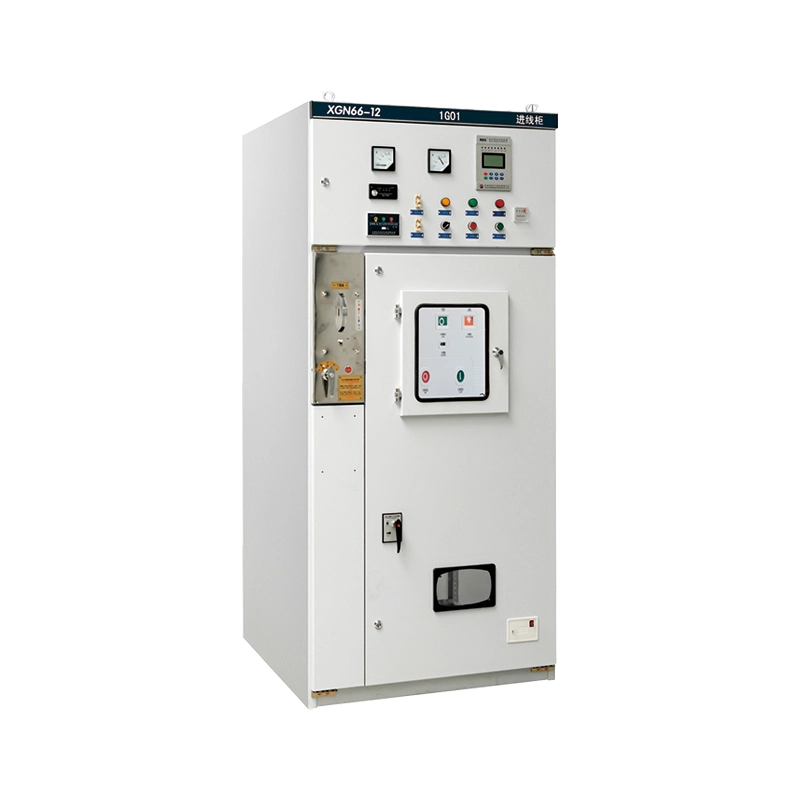

Lugao Power Co., Ltd. vous propose la prochaine génération de solutions de distribution d'énergie. En tant que fabricant de premier plan, nous fournissons des appareillages de commutation sous boîtier métallique CA fixes haute tension conçus pour des performances fiables dans les systèmes de distribution secondaire de 3,6 à 12 kV. Cet appareillage de commutation sous boîtier métallique CA fixe haute tension donne la priorité à la sécurité opérationnelle, à l'architecture peu encombrante et à la durabilité à long terme. Avec une endurance mécanique plus élevée et des certifications internationales, notre solution garantit une réception et une distribution d'énergie transparentes pour les applications industrielles et utilitaires tout en réduisant considérablement vos coûts de maintenance.
Lugao Power Co., Ltd. vous invite à explorer notre appareillage de commutation haute tension de type fixe de type boîte XGN – une solution compacte, entièrement fermée et hautement fiable pour les réseaux de distribution d'énergie de 6 kV à 35 kV. Conçu pour les applications intérieures, il présente une configuration de disjoncteur fixe, des contacts de déconnexion visibles et de fortes performances anti-condensation. Améliorez dès aujourd'hui la sécurité de votre distribution et l'efficacité opérationnelle en choisissant l'appareillage de commutation haute tension de type fixe de type boîte XGN qui répond aux exigences les plus strictes de votre réseau.
Lugao Power Co., Ltd. vous invite à vous procurer l'appareillage de commutation blindé de type débrochable de sous-station KYN de 35 kV – une solution robuste, résistante aux arcs et blindée pour la distribution primaire de 35 kV. Avec une construction entièrement blindée, de véritables chariots de disjoncteurs amovibles et un verrouillage à cinq préventions, il garantit la sécurité opérationnelle, réduit les risques d'arc électrique et permet un remplacement rapide du disjoncteur. Améliorez dès aujourd'hui votre sous-station 35 kV avec une commutation de sécurité.
Lugao Power Co., Ltd. vous invite à vous procurer l'appareillage de commutation haute tension à verrouillage à cinq préventions de type KYN Center --- un appareillage de commutation CA intérieur compact, recouvert de métal, conçu pour la distribution d'énergie de 3,6 à 12 kV. Avec un verrouillage complet à cinq préventions, une conception résistante aux arcs et une durée de vie mécanique de 30 ans, il élimine les erreurs opérationnelles, améliore la sécurité du personnel et réduit les temps d'arrêt imprévus. Améliorez dès aujourd'hui votre sous-station avec une commutation intelligente et sécurisée.
Lugao est un fabricant et fournisseur professionnel Appareillage haute tension en Chine. Avec des solutions techniques personnalisées, une assistance OEM/ODM, des tests en usine et une assistance technique, Lugao Power aide ses clients à construire des systèmes de distribution d'énergie fiables et efficaces pour des projets dans le monde entier.
