Lorsque les relais de protection ne parviennent pas à éliminer un défaut dans la fenêtre critique de 0,1 seconde, l'arc électrique qui en résulte peut vaporiser les jeux de barres et déclencher des pannes de courant catastrophiques dans les sous-stations. Opérant en tant que fabricant d'appareillages de commutation spécialisé basé en Chine, Lugao Power Co., Ltd. élimine ces vulnérabilités de distribution grâce à nos systèmes d'appareillage de commutation sous enveloppe métallique, certifiés CEI et rigoureusement testés. Depuis 2016, notre installation certifiée ISO9001 et SGS fournit des appareillages de commutation isolés dans l'air et dans le gaz qui fournissent aux services publics, aux entrepreneurs EPC et aux installations industrielles des solutions de protection et de contrôle fiables et prêtes à l'emploi, réduisant ainsi le temps de mise en service sur site jusqu'à 50 %.

Comment choisir entre une isolation à l'air et uneAppareillage à isolation gazeusepour votre projet ?

Lors de l'évaluation des fournisseurs d'appareillage de commutation qualifiés, les équipes d'approvisionnement en ingénierie demandent fréquemment : devons-nous spécifier la technologie AIS ou SIG pour notre sous-station ? La réponse dépend de la superficie disponible du site, des conditions environnementales et de la stratégie de maintenance à long terme.

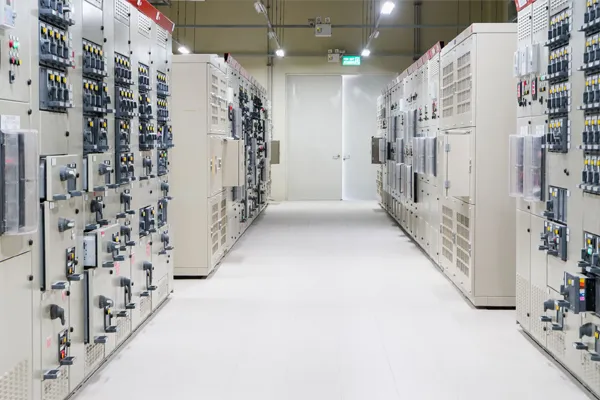

L'appareillage de commutation isolé dans l'air (AIS) présente une structure traditionnelle et transparente avec des points de déconnexion visibles et des jeux de barres accessibles. Cette conception donne la priorité à la facilité d’inspection, à la simplicité de maintenance et à la rentabilité. Les solutions AIS de Lugao, telles que l'appareillage de commutation sous enveloppe métallique de 13,8 kV, sont conçues avec un cadre en acier robuste, des matériaux isolants à haute résistance et des barres omnibus en cuivre, garantissant un fonctionnement fiable dans les environnements de sous-stations standard où l'espace n'est pas sévèrement contraint.



L'appareillage à isolation gazeuse (GIS), en revanche, adopte un boîtier compact et entièrement étanche rempli de gaz SF6, offrant une rigidité diélectrique exceptionnelle dans une fraction de l'encombrement. Cette conception est idéale pour les sous-stations souterraines urbaines, les immeubles de grande hauteur et les zones industrielles avec un espace immobilier limité.



Les deux conceptions partagent des avantages essentiels : pré-tests en usine, construction modulaire et déploiement rapide, mais le choix s'aligne en fin de compte sur les normes de votre réseau local, la zone de site disponible et les exigences d'accès pour la maintenance. Lugao propose les deux configurations avec une personnalisation complète, garantissant une intégration transparente quelles que soient les spécifications du projet régional.

Comment Lugao valide-t-il l'intégrité diélectrique et la capacité de résistance aux courts-circuits ?

Les appareillages de commutation doivent résister aux surtensions de foudre, aux surtensions de commutation et aux immenses forces électromagnétiques générées lors des défauts du réseau. Les systèmes d'appareillage de commutation Lugao sont conçus avec des fondations à haute diélectrique validées par des tests rigoureux : tenue à la fréquence industrielle à 42 kV pendant une minute et tenue aux chocs de foudre à 75 kV du côté haute tension, respectant ou dépassant les normes CEI 62271-1.

La capacité de tenue aux courts-circuits n’est pas négociable. Notre appareillage de commutation est testé pour sa tenue aux courts-circuits, avec des exemples allant de 20 kA à 40 kA RMS du côté haute tension. Les inspections post-test confirment l'intégrité des joints des jeux de barres et l'absence de déformation structurelle, garantissant ainsi aux ingénieurs de projet la stabilité du système dans les conditions de défaut les plus exigeantes.

Quelles protections structurelles et adaptations environnementales sont intégrées ?

Exposée aux intempéries, à la poussière et aux impacts accidentels, l’enceinte de l’appareillage constitue la première défense contre la dégradation de l’environnement. L'appareillage Lugao atteint les indices de protection IP4X pour les unités intérieures et des indices plus élevés pour les installations extérieures, offrant une résistance efficace contre la pénétration de particules solides et les éclaboussures d'eau. Construit en acier résistant à la corrosion avec des traitements de surface anticorrosion (épaisseur ≥ 2 mm pour les composants critiques), le boîtier résiste aux températures ambiantes extrêmes, à une humidité élevée et aux atmosphères côtières corrosives, garantissant ainsi l'intégrité structurelle pendant des décennies de service.

Quelles configurations, classes de tension et capacités Lugao peut-il fournir ?

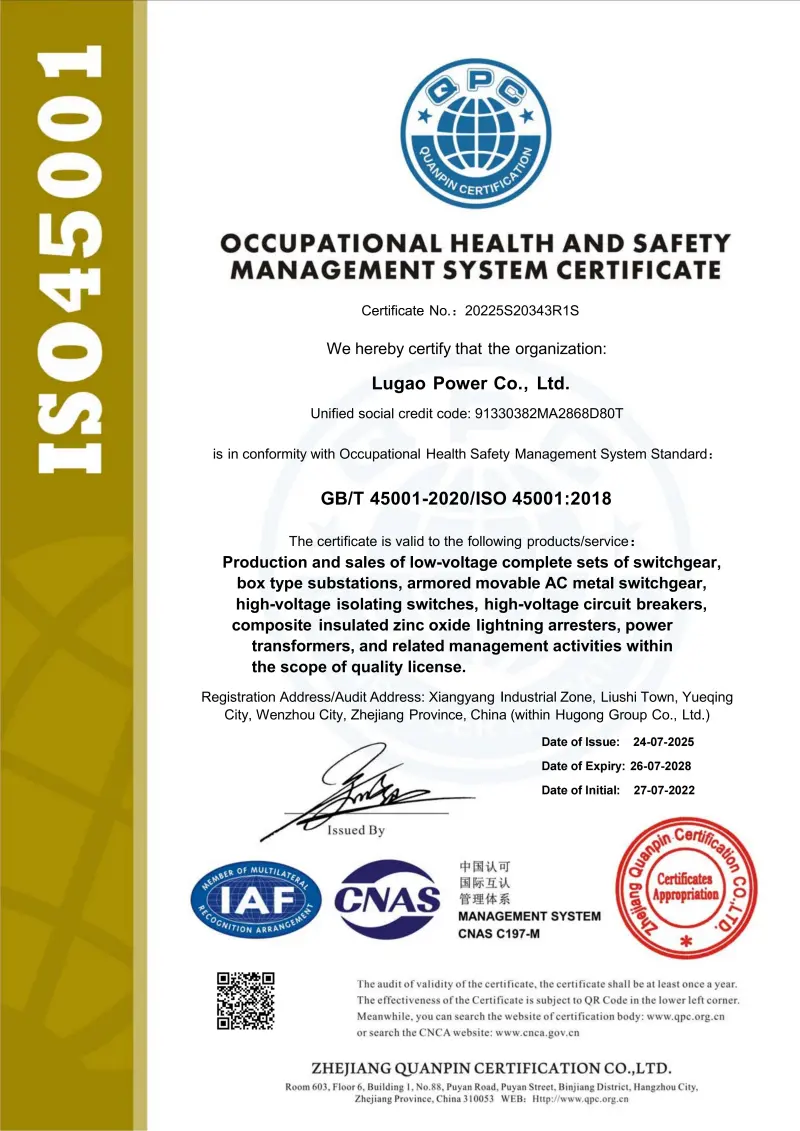

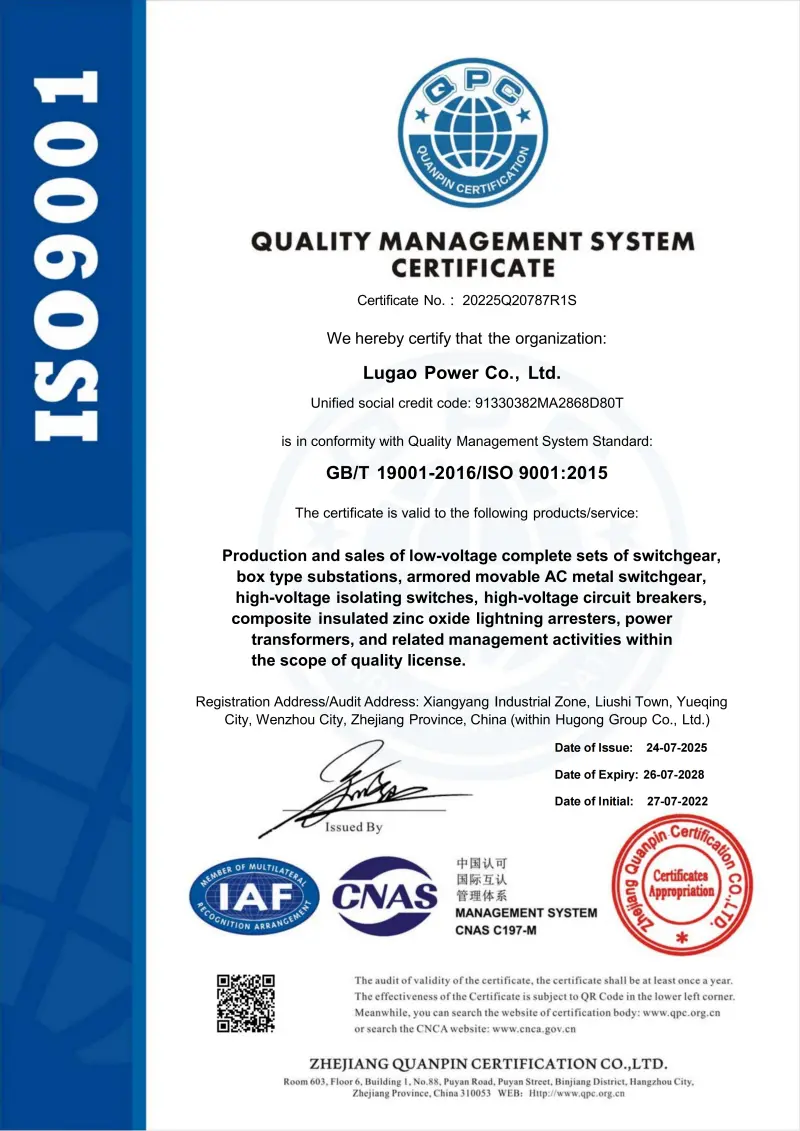

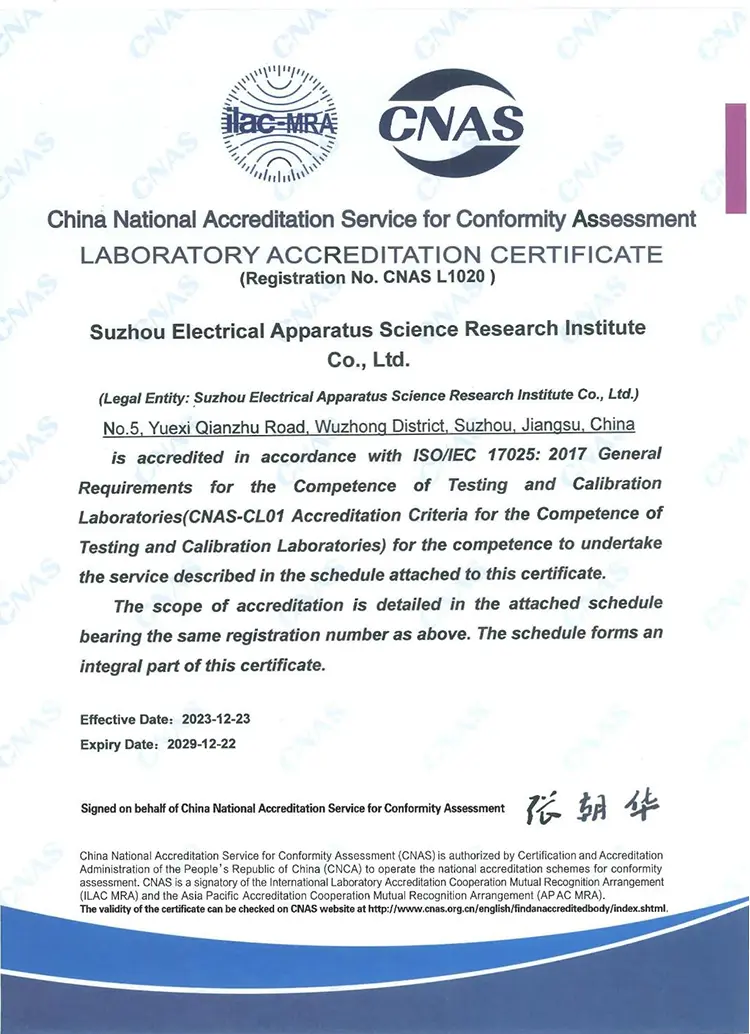

L'atelier de production de Lugao certifié ISO9001 et SGS, équipé de lignes d'assemblage professionnelles et de baies de test à pleine puissance, fabrique des systèmes d'appareillage de commutation en stricte conformité avec les normes internationales CEI, GB, CE et CCC, prenant en charge un déploiement plug-and-play direct sans modifications coûteuses sur site.

Classes de tension et plages de capacités :

· Appareillage de commutation MT 33 kV / 40,5 kV HT :Conçu pour les sous-stations de services publics, les systèmes de capteurs de parcs éoliens et les zones industrielles lourdes nécessitant une solide résistance aux courts-circuits et de faibles niveaux de décharge partielle. Disponible en configurations KYN61-40.5 isolées à l'air ou GIS.

· Appareillage moyenne tension 24 kV / 13,8 kV :Équipé de modules intelligents permettant le contrôle à distance, la détection et la protection pour les applications d'automatisation du réseau public. Convient aux immeubles urbains de grande hauteur, aux communautés résidentielles et aux infrastructures municipales.

· Appareillage de distribution 11 kV/12 kV :Idéal pour les complexes commerciaux, les communautés résidentielles et les projets d’électrification rurale. Présente des conceptions fixes ou débrochables avec des options de disjoncteur à vide.

Options d'appareillage de commutation et de composants :

Lugao propose des configurations internes flexibles pour répondre aux exigences spécifiques du projet :

· Type de disjoncteur :Disjoncteur à vide (VCB) pour applications moyenne tension, offrant une extinction d'arc supérieure et une durée de vie plus longue par rapport aux autres types. Disjoncteurs SF6 disponibles pour les applications à tension plus élevée nécessitant une capacité de coupure robuste.

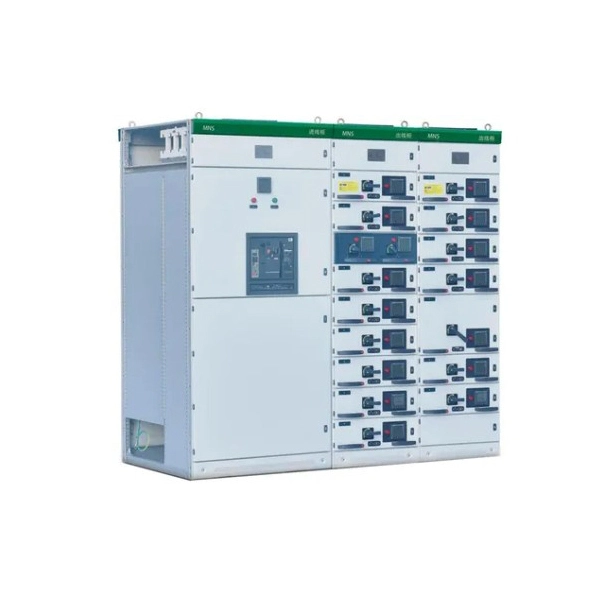

· Types d'armoires de commutation :Armoires XGN15, HXGN17 ou KYN28A avec des conceptions fixes ou débrochables, prenant en charge les modes réseau en anneau, terminal ou double alimentation.

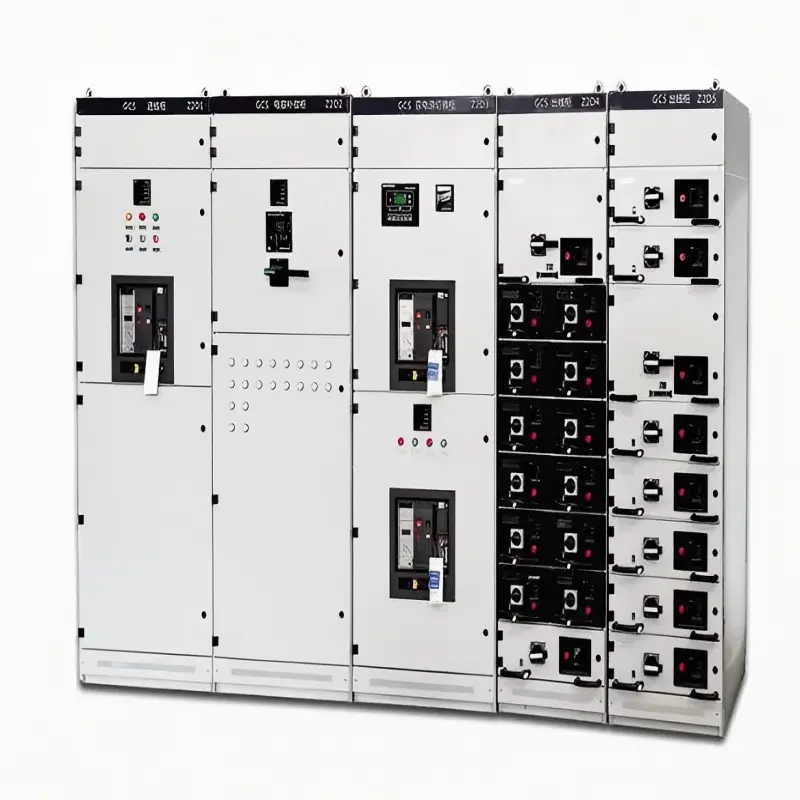

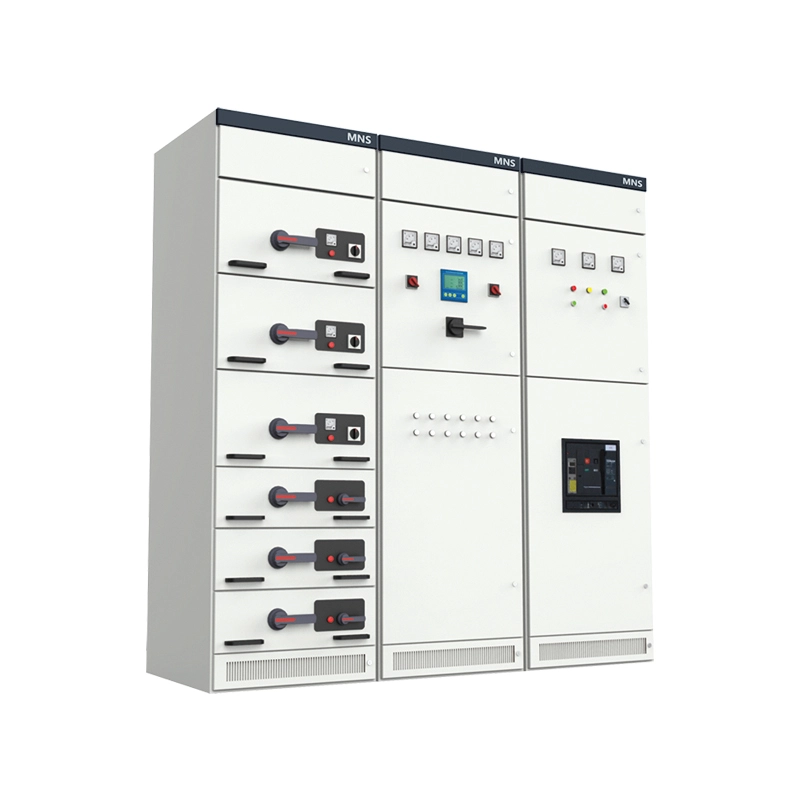

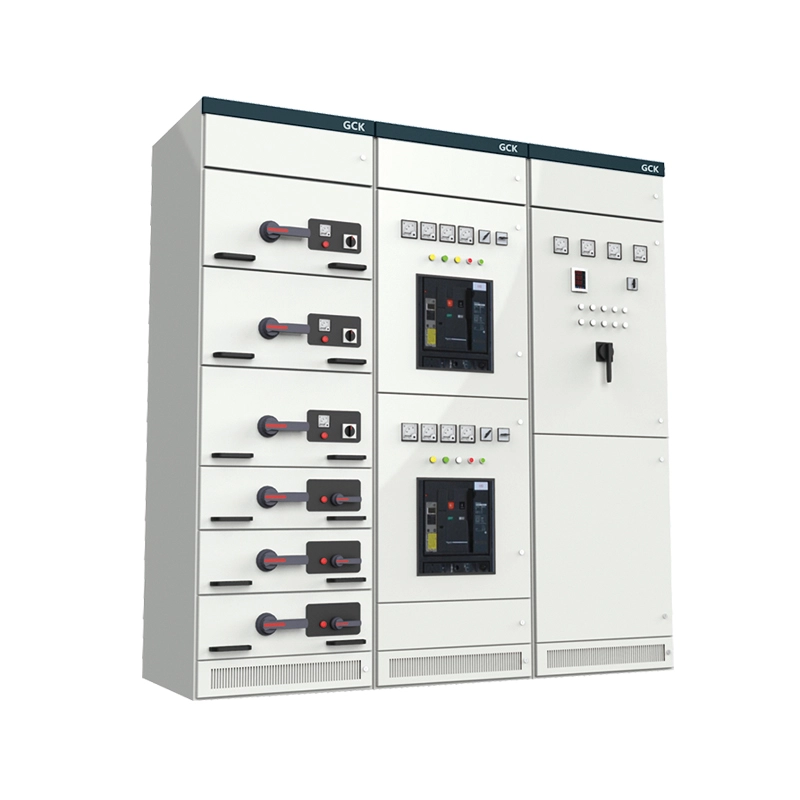

· Distribution basse tension :GGD, GCS ouAppareillage MNSavec des fonctions de compensation entrantes, sortantes et réactives, prenant en charge des structures de type panneau ou montées sur armoire.

Comment sélectionner la configuration d'appareillage idéale pour les sites urbains à espace limité ?

Pour les sous-stations traditionnelles disposant d’une surface au sol abondante, les installations AIS conventionnelles restent réalisables. Cependant, les sous-stations souterraines urbaines, les installations SIG compactes et les quartiers commerciaux encombrés exigent des solutions optimisées en termes d'espace. Lugao propose une optimisation personnalisée de l'empreinte, réduisant les exigences globales en matière de surface au sol en utilisant un appareillage de commutation haute densité et des conceptions intégrées. Les solutions SIG, avec leur volume compact, sont particulièrement adaptées à la distribution urbaine où les coûts fonciers sont prohibitifs. Les unités AIS, bien que plus grandes, offrent un accès aux services supérieur pour les applications industrielles où la fréquence de maintenance est plus élevée.
