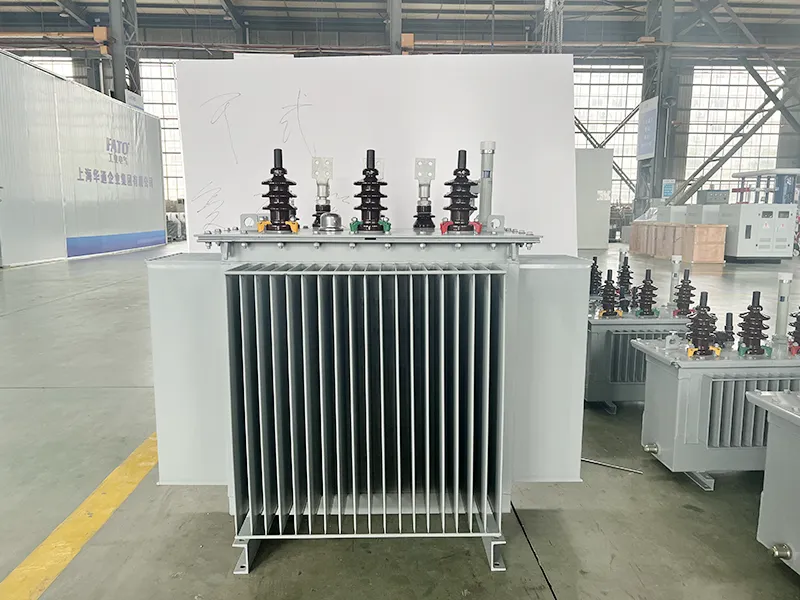

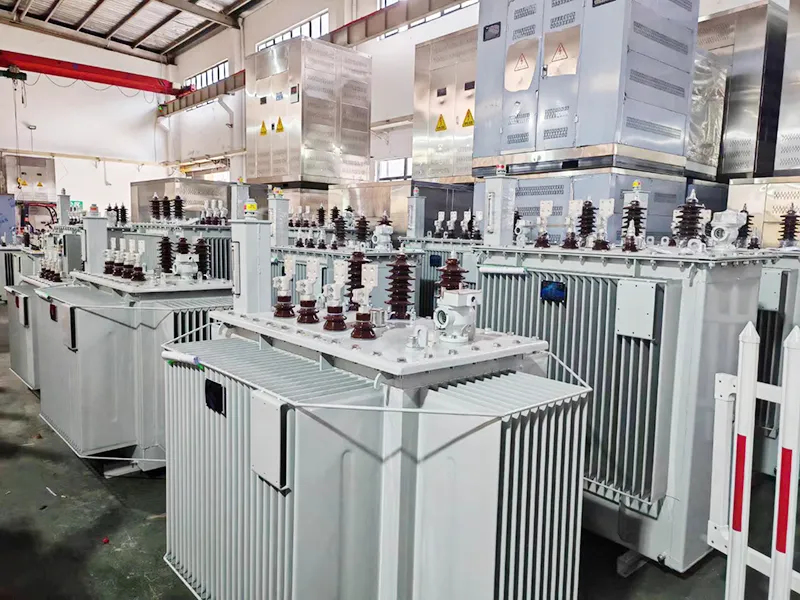

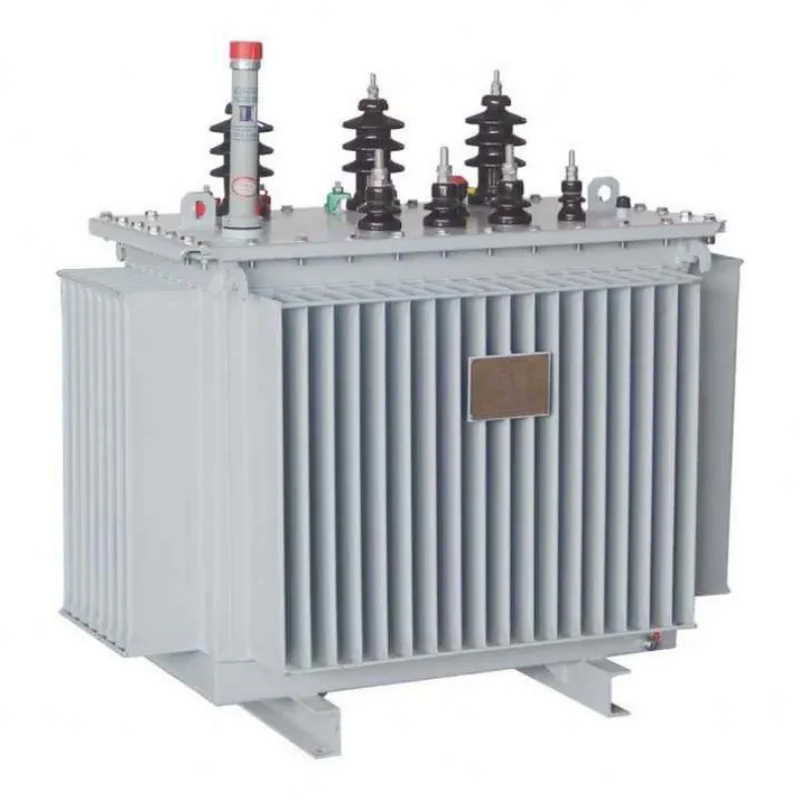

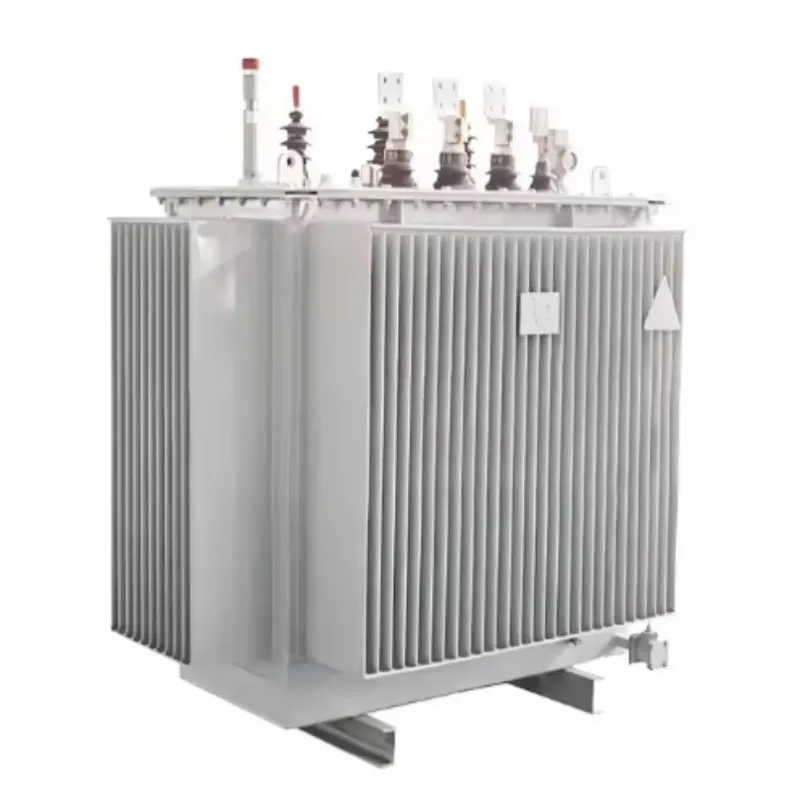

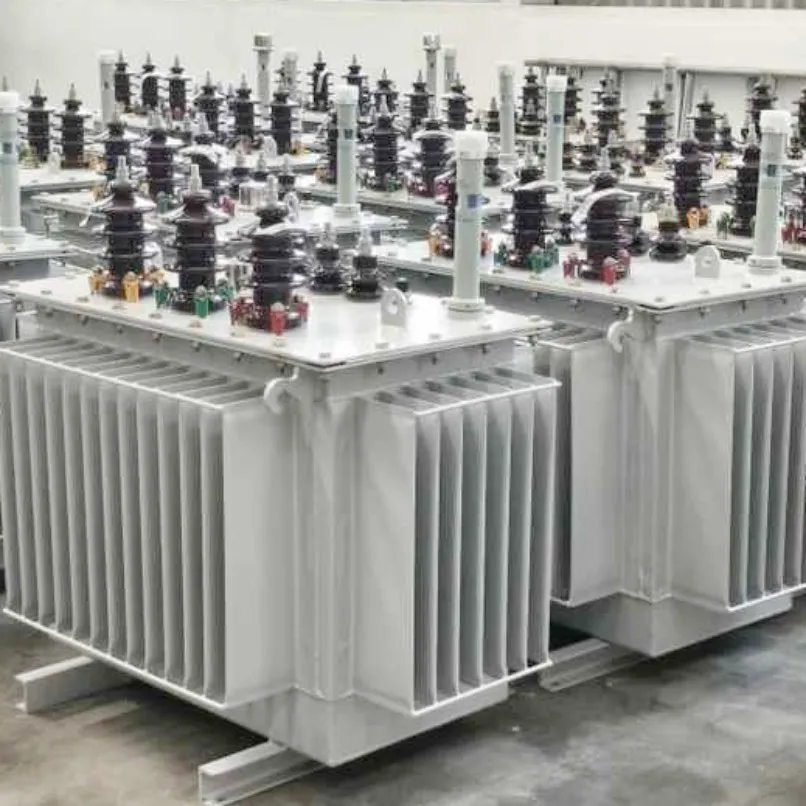

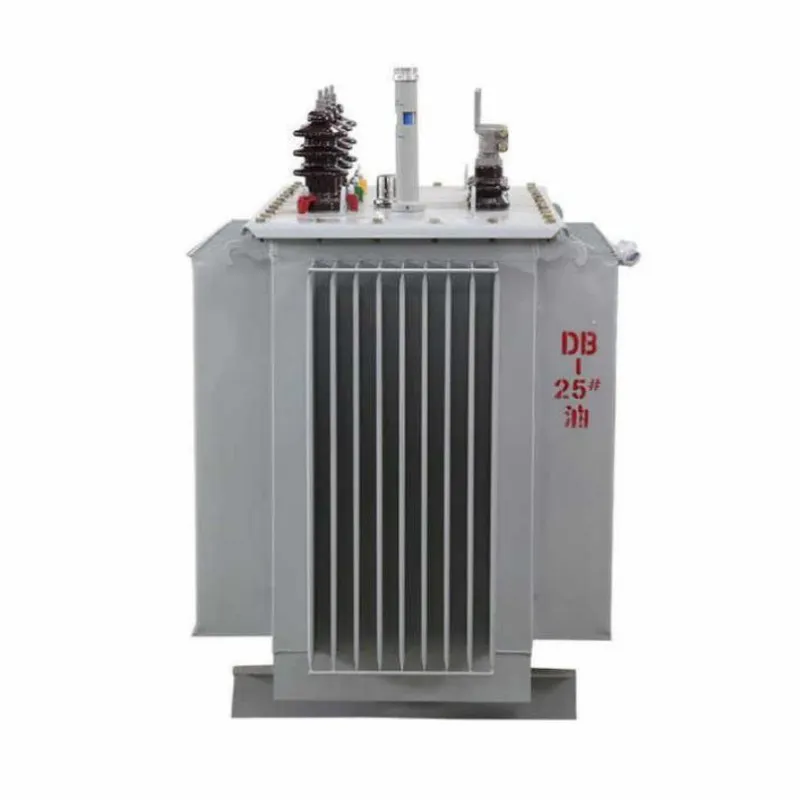

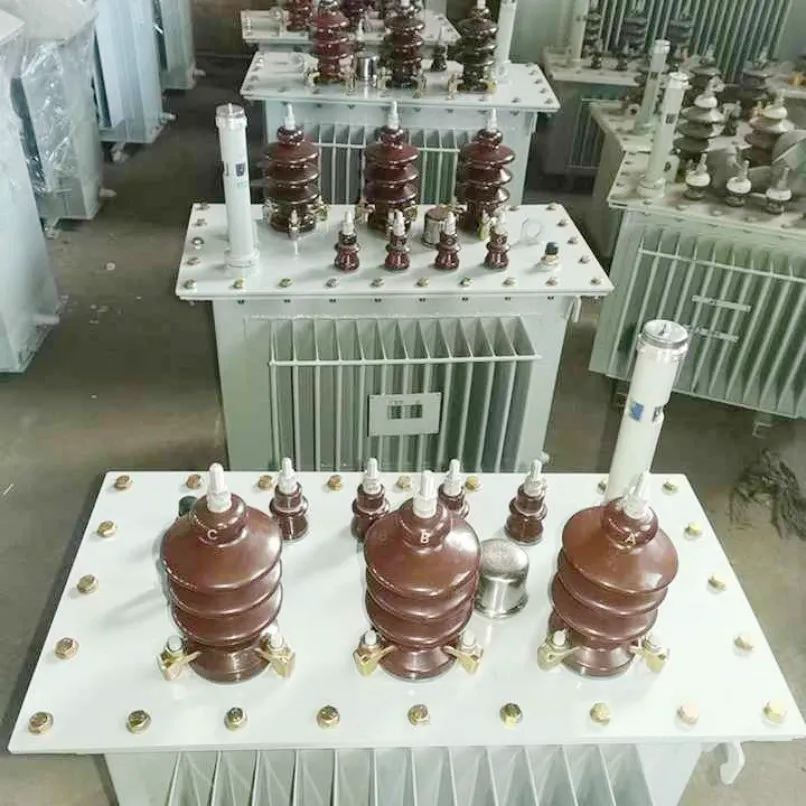

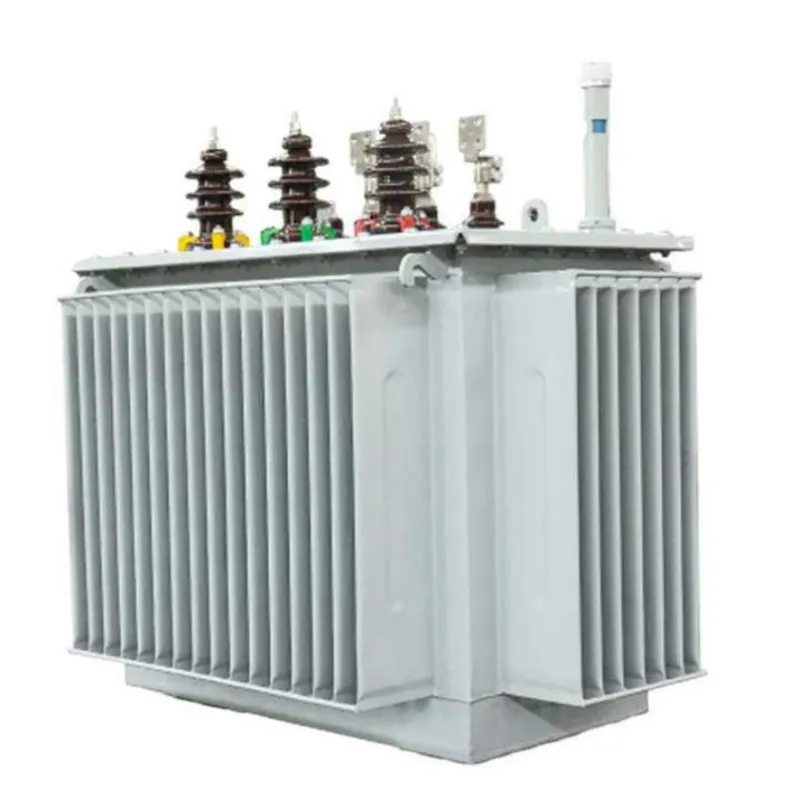

Transformateur de distribution d'énergie immergé dans l'huile

Notre transformateur de distribution d'énergie abaisseur immergé dans l'huile est conçu pour convertir l'électricité moyenne ou haute tension (telle que 11 kV, 22 kV ou 33 kV) en sortie basse tension standardisée (telle que 400 V ou 230 V) adaptée à la consommation de l'utilisateur final. Ce produit est idéal pour les réseaux de distribution d'énergie nécessitant une régulation de tension fiable, une capacité de surcharge élevée et une durabilité à long terme.

Letransformateurdispose d'un noyau en acier au silicium à grains orientés à faibles pertes et d'enroulements en cuivre à haute conductivité, réduisant considérablement les pertes à vide et sous charge. Le système de refroidissement immergé dans l'huile assure une dissipation efficace de la chaleur, tandis que la structure entièrement scellée empêche la pénétration d'humidité et l'oxydation de l'huile, réduisant ainsi les besoins de maintenance et prolongeant la durée de vie opérationnelle.

Caractéristique du produit et application

Caractéristiques

1. Satisfait ou dépasse les normes CEI, ANSI, GB et SANS

2. Structure entièrement scellée avec conception de réservoir ondulé

3. Capacité de surcharge élevée et stabilité thermique

4. Fonctionnement à faible bruit et haute efficacité

5. Conception compacte adaptée aux installations montées sur poteau ou au sol

6. Capacité robuste de tenue aux courts-circuits

7. Installation facile et faible maintenance

8. Longue durée de vie avec assistance à vie

9. Disponible avec plusieurs plages de prises pour la régulation de tension

10. Options d'huile isolante respectueuses de l'environnement disponibles

Questions et réponses : Informations clés sur les transformateurs de distribution d'énergie immergés dans l'huile

Q : Qu'est-ce qu'un transformateur abaisseur ?

R : Un transformateur abaisseur est un type de transformateur électrique qui réduit la tension d'entrée élevée à une tension de sortie inférieure. Il se compose de plus de tours sur l’enroulement primaire et de moins de tours sur l’enroulement secondaire. Ce type depouvoir transformateurest essentiel dans les systèmes de distribution d'énergie pour fournir en toute sécurité des niveaux de tension utilisables aux équipements industriels, aux bâtiments commerciaux et aux zones résidentielles.

Q : Qu'est-ce qui rend ce transformateur abaisseur économe en énergie ?

R : Notre transformateur utilise de l'acier au silicium à grains orientés laminé à froid à haute perméabilité et des structures de joints de noyau optimisées, qui réduisent considérablement l'hystérésis et les pertes par courants de Foucault. Cela se traduit par des pertes à vide et en charge inférieures par rapport aux transformateurs conventionnels, réduisant directement les coûts d'exploitation.

Q : Comment le système de refroidissement immergé dans l'huile améliore-t-il les performances ?

R : L’huile isolante sert à la fois de milieu diélectrique et de liquide de refroidissement. Il transfère efficacement la chaleur du noyau et des enroulements vers la surface du réservoir, où elle se dissipe dans l'environnement. Cela garantit un fonctionnement stable même dans des conditions continues de charge élevée ou de température élevée.

Q : Ce transformateur est-il adapté à une utilisation en extérieur ?

R : Oui. La conception du réservoir ondulé entièrement scellé protège les composants internes de l’humidité, de la poussière et des environnements corrosifs. Il est idéal pour les installations extérieures telles que les sous-stations, les chantiers industriels et les réseaux de distribution d'énergie en milieu rural.

Principaux scénarios d'application

Installations industrielles :Fournit une alimentation basse tension fiable pour les usines, les usines de transformation et les machines lourdes.

Bâtiments commerciaux :Utilisé dans les centres commerciaux, les complexes de bureaux et les hôtels pour abaisser la moyenne tension à des niveaux sûrs.

Distribution d'énergie résidentielle :Installé dans des sous-stations communautaires ou dans des configurations montées sur poteaux pour alimenter les ménages.

Systèmes d'énergie renouvelable :S'intègre aux parcs solaires et aux centrales éoliennes pour la régulation de la tension et la connexion au réseau.

Projets d'infrastructures :Convient aux aéroports, aux chemins de fer, aux hôpitaux et aux centres de données nécessitant une grande fiabilité.

Paramètre de produit (spécification)

Tableau : Transformateur abaisseur immergé dans l'huile – Spécifications typiques (11 kV/0,4 kV)

Transformateur immergé dans l'huile ou de type sec

Choisissez untransformateur immergé dans l'huiledans les situations suivantes :lorsqu'une installation extérieure est requise ; lorsqu'une efficacité énergétique plus élevée est nécessaire ; lorsqu'une capacité de surcharge plus élevée est requise ; lorsqu'une capacité moyenne ou grande est nécessaire ; ou lorsque vous recherchez une solution de distribution d'énergie rentable.

Choisissez un transformateur de type sec dans les situations suivantes :lorsque le transformateur est installé à l'intérieur ; lorsque la sécurité incendie est critique ; lorsque l’utilisation de médias à base de pétrole est interdite sur site ; ou lorsque le projet implique des hôpitaux, des centres commerciaux, des centres de données ou des immeubles de grande hauteur.

Résumé:Les transformateurs immergés dans l'huile sont mieux adaptés aux applications de distribution d'énergie en extérieur, industrielles et sur réseau public.Transformateurs secssont mieux adaptés à une utilisation en intérieur et dans des endroits soumis à des exigences strictes en matière de sécurité incendie.

Détails de production

Matériau et processus de base

Le noyau est construit en acier au silicium à grains orientés laminé à froid à haute perméabilité avec une conception de joint à recouvrement étagé, minimisant les pertes à vide et réduisant le courant magnétisant. Le noyau est lié avec du ruban de verre semi-sec pour garantir l'intégrité structurelle et un faible bruit.

Structure d'enroulement

Les enroulements haute et basse tension sont constitués de conducteurs en cuivre sans oxygène. Les enroulements basse tension adoptent une structure en feuille ou hélicoïdale avec des conduits d'huile longitudinaux, améliorant ainsi la résistance mécanique et la capacité de tenue aux courts-circuits.

Système d'isolation et de refroidissement

De l'huile minérale de haute qualité ou un fluide isolant à point d'incendie élevé respectueux de l'environnement est utilisé. Le système d'isolation en papier huilé est soumis à des processus de séchage sous vide et de remplissage d'huile pour éliminer l'humidité et l'air résiduels, garantissant ainsi une rigidité diélectrique élevée et une fiabilité à long terme.

Réservoir et étanchéité

La conception du réservoir ondulé permet de compenser la dilatation thermique sans avoir recours à un conservateur. La structure entièrement scellée empêche l'oxydation de l'huile et la pénétration de l'humidité, réduisant ainsi la fréquence de maintenance et prolongeant la durée de vie de l'huile.

L'équipement standard comprend

1. Jauge de niveau d'huile avec alarme de niveau bas

2. Soupape de surpression

3. Thermomètre à cadran avec contacts d'alarme

4. Relais de gaz en option pour la détection de défauts

Pourquoi choisir le transformateur abaisseur Lugao

Le transformateur immergé dans l'huile Lugao est conçu pour réduire la moyenne ou la haute tension, telle que 11 kV, 22 kV, 33 kV, à la basse tension, telle que 400 V ou 230 V, pour une distribution d'énergie sûre.

Haute efficacité :Le noyau en acier au silicium à faible perte réduit les pertes à vide et économise de l'énergie.

Performances stables :Les enroulements en cuivre et la structure optimisée assurent une sortie de tension stable.

Forte capacité de refroidissement :Le système de refroidissement immergé dans l'huile offre une excellente dissipation thermique et prend en charge un fonctionnement de longue durée.

Réservoir entièrement scellé :Empêche l'humidité, la poussière et l'oxydation de l'huile, réduisant ainsi l'entretien.

Résistance élevée aux courts-circuits :Une structure d'enroulement et de serrage solide améliore la sécurité en cas de défauts du réseau.

Utilisation en extérieur :Convient aux sous-stations, aux usines, aux réseaux ruraux, aux bâtiments commerciaux et aux projets d'énergie renouvelable.

Conception personnalisée disponible :La tension, la capacité, le groupe vectoriel, la plage de prélèvement, la méthode de refroidissement et le type de réservoir peuvent être personnalisés.

Tests stricts avant la livraison :Chaque transformateur est testé pour le rapport de tension, la résistance des enroulements, l'isolation, la perte à vide, la perte de charge, l'impédance et les fuites d'huile.

Lugao fournit des solutions de transformateurs OEM et ODM avec une qualité fiable, une livraison rapide et un support technique professionnel.

Service après-vente de produits

1. Réparation ou remplacement gratuit pour les problèmes de qualité causés par des défauts de fabrication dans un délai d'un an.

2. Les dommages causés par une erreur humaine ou un cas de force majeure (foudre, inondation, incendie, etc.) ne sont pas couverts par la garantie.
