Comment choisir la bonne sous-station de type boîte pour votre projet

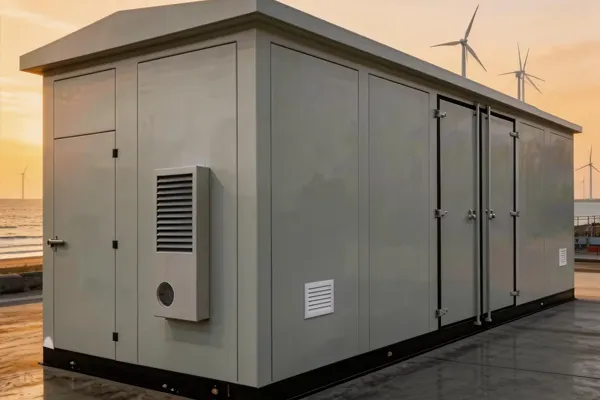

A Sous-station de type boîteest une solution compacte de distribution d'énergie qui intègre un appareillage haute tension, transformateur, équipement de distribution basse tension et dispositifs de protection dans une seule enceinte préfabriquée. Il est largement utilisé dans les parcs industriels, les bâtiments commerciaux, les communautés résidentielles, les projets d'énergie renouvelable, sites miniers et systèmes d’alimentation électrique temporaires.

En tant que fabricant d'équipements de transmission et de distribution d'énergie, Lugao fournit des transformateurs, des appareillages de commutation, Disjoncteurs, sectionneurs, parafoudres, CT/PT/VT et solutions OEM/ODM personnalisées pour les services publics, projets industriels et d’infrastructures. En fonction des exigences du projet, Lugao peut aider les clients avec configuration technique, sélection de produits et solutions de sous-stations personnalisées.

Qu'est-ce qu'une sous-station de type boîte ?

Une sous-station de type boîte est également connue sous le nom de sous-station préfabriquée ou de sous-station compacte. Il est conçu pour recevoir de l’énergie moyenne tension, la transformer en basse tension et distribuer l’électricité en toute sécurité aux utilisateurs finaux.

Principaux composants

• Unité haute tension :Utilisé pour le contrôle, la protection et la commutation de l'alimentation entrante.
• Unité de transformation :Convertit la tension pour répondre aux exigences de distribution du projet.
• Unité basse tension :Distribue l’énergie aux charges électriques et aux circuits finaux.
• Enceinte:Protège l'équipement interne des intempéries, de la poussière et des impacts externes.
• Dispositifs de protection :Aide à garantir un fonctionnement sûr en cas de surcharge, de court-circuit ou de panne.

Pourquoi les propriétaires de projets choisissent des sous-stations de type boîte

• Structure compacte :Permet d'économiser de l'espace d'installation par rapport aux sous-stations traditionnelles.
• Installation rapide :La conception assemblée en usine réduit le temps de construction sur site.
• Application flexible :Convient aux projets industriels, commerciaux, municipaux et d’énergie renouvelable.
• Protection fiable :La structure fermée améliore la sécurité de l'équipement et la stabilité de fonctionnement.
• Configuration personnalisée :Peut être conçu en fonction du niveau de tension, de la capacité, de la configuration et des conditions du site.

Facteurs clés lors du choix d'une sous-station de type boîte

1. Confirmez le niveau de tension

Le niveau de tension doit correspondre aux exigences de connexion au réseau et de charge du projet. Configurations courantes inclure une entrée moyenne tension et une sortie basse tension pour les réseaux de distribution.

• Vérifiez la tension du réseau entrant.
• Confirmez la tension de sortie requise pour l’équipement d’utilisation finale.
• Assurer le respect des normes électriques locales et des spécifications du projet.

2. Calculer la capacité du transformateur

La capacité du transformateur est l’un des facteurs de sélection les plus importants. Une capacité sous-dimensionnée peut provoquer une surcharge, tandis qu’une capacité surdimensionnée peut augmenter les investissements et les pertes d’énergie.

• Calculez la charge totale connectée.
• Envisagez la croissance de la charge pour une expansion future.
• Évaluez la demande de pointe et les exigences de fonctionnement continu.
• Sélectionnez le type de transformateur en fonction des besoins en matière d'efficacité, d'environnement et de maintenance.

3. Évaluer l'environnement d'installation

Les conditions du site affectent directement la conception de l’enceinte, le niveau d’isolation, la ventilation et le degré de protection.

• Pose extérieure :Nécessite une conception résistante aux intempéries, à la corrosion et à la ventilation.
• Zones à haute température :Nécessite une dissipation thermique et un refroidissement du transformateur appropriés.
• Environnements poussiéreux ou humides :Exigent une protection du boîtier et des performances d’étanchéité plus élevées.
• Sites d'altitude :Peut nécessiter une conception d’isolation spéciale et un ajustement technique.

4. Choisissez la bonne mise en page

La disposition interne doit permettre un fonctionnement sûr, une maintenance facile et une connexion par câble efficace.

• Disposition de style européen :Couramment utilisé pour les systèmes de distribution compacts et intégrés.
• Disposition à l'américaine :Souvent utilisé lorsque les fonctions de transformateur et de commutation sont étroitement intégrées.
• Mise en page personnalisée :Convient aux projets avec des exigences particulières en matière d'espace, de direction des câbles ou de fonctionnement.

5. Examiner les exigences en matière de protection et de sécurité

La conception de sécurité doit couvrir la protection électrique, la protection mécanique et la sécurité des opérateurs.

• Protection contre les surcharges et les courts-circuits
• Conception du système de mise à la terre
• Mesures de verrouillage et de sécurité de fonctionnement
• Options de protection contre les arcs électriques et d'isolation des défauts
• Étiquettes d'avertissement claires et accès pour la maintenance

Tableau de sélection de sous-station de type boîte

Facteur de sélection	Que vérifier	Pourquoi c'est important	Action recommandée
Niveau de tension	Tension d'entrée et tension de sortie	Assure la compatibilité avec le réseau et les charges électriques	Confirmer les dessins du projet et les exigences du réseau local avant la sélection
Capacité du transformateur	Charge totale, demande de pointe et expansion future	Empêche la surcharge et évite les investissements inutiles	Sélectionnez la capacité en fonction du calcul de la charge réelle et de la marge de réserve
Environnement d'installation	Site extérieur/intérieur, température, humidité, poussière et altitude	Affecte la protection, l'isolation et les performances de refroidissement du boîtier	Choisissez un niveau de protection, une ventilation et une conception anticorrosion appropriés
Configuration de l'appareillage	Armoire d'arrivée, armoire de départ, coffrets de comptage et de protection	Détermine le contrôle de la puissance, la protection et la flexibilité de fonctionnement	Configurer selon le schéma de distribution et les exigences de maintenance
Protection de sécurité	Systèmes de mise à la terre, de verrouillage, de protection contre les pannes et d'avertissement	Améliore la sécurité des opérateurs et la fiabilité du système	Suivre les normes électriques applicables et les spécifications de sécurité du projet
Besoins de personnalisation	Dimensions, couleur, disposition, entrée de câble et exigences OEM/ODM	Aide l'équipement à s'adapter aux exigences du site du projet et de la marque	Travaillez avec un fabricant expérimenté tel que Lugao pour une conception personnalisée

Scénarios d'application courants

Projets industriels

• Usines et lignes de production
• Sites miniers et de l'industrie lourde
• Parcs industriels et bases de fabrication

Installations commerciales et publiques

• Centres commerciaux et immeubles de bureaux
• Hôpitaux, écoles et installations municipales
• Communautés résidentielles et réseaux de distribution urbains

Projets d'énergie renouvelable

• Centrales solaires
• Systèmes de collecte d'énergie éolienne
• Projets de stockage d’énergie et de production distribuée

Pourquoi choisir Lugaopour les solutions de sous-stations de type boîte ?

Choisir le bon fournisseur est aussi important que sélectionner le bon équipement. Lugao soutient la puissance mondiale projets avec une expérience en fabrication, une large couverture de produits et un service orienté ingénierie.

Avantages Lugao

• Expérience dans la fabrication d’équipements de transmission et de distribution d’énergie
• Gamme de produits couvrant les transformateurs, les appareillages de commutation et les équipements de protection associés
• Solutions OEM/ODM personnalisées pour différentes spécifications de projet
• Prise en charge des applications utilitaires, industrielles, d’infrastructures et d’énergies renouvelables
• Assistance technique pour la configuration, l'aménagement et la sélection des équipements

Conclusion

Le droitSous-station de type boîtedoit être sélectionné en fonction du niveau de tension, de la capacité du transformateur, environnement d'installation, exigences de protection et besoins d'expansion futurs. By working with an experienced fabricant comme Lugao, les propriétaires de projets peuvent améliorer l'efficacité de l'installation, la sécurité du système et à long terme power distribution reliability.
