Fabricant européen de sous-stations de type fournissant des solutions d'alimentation fiables
Lorsque les ingénieurs des services publics planifient les réseaux de distribution dans les parcs industriels et les complexes commerciaux, ils se demandent fréquemment : quelle configuration de sous-station offre une facilité d'entretien supérieure et une flexibilité modulaire pour répondre aux demandes de charge croissantes ? Lugao Power Co., Ltd. répond à cela avec nos solutions de sous-stations de type européen, conçues avec une configuration modulaire basée sur une salle qui sépare l'appareillage de commutation haute tension, le transformateur et les compartiments basse tension dans une seule enceinte, donnant la priorité à l'accessibilité à la maintenance et à la flexibilité opérationnelle pour les régions aux normes CEI dans le monde entier.
Lors de l'évaluation des fournisseurs qualifiés de postes de transformation de type boîte, les équipes d'ingénierie et d'approvisionnement se demandent systématiquement : devons-nous spécifier des normes de conception européennes ou américaines pour notre réseau de distribution ? La réponse dépend du contexte de l’application, de la stratégie de maintenance et des préférences régionales en matière de réseau.

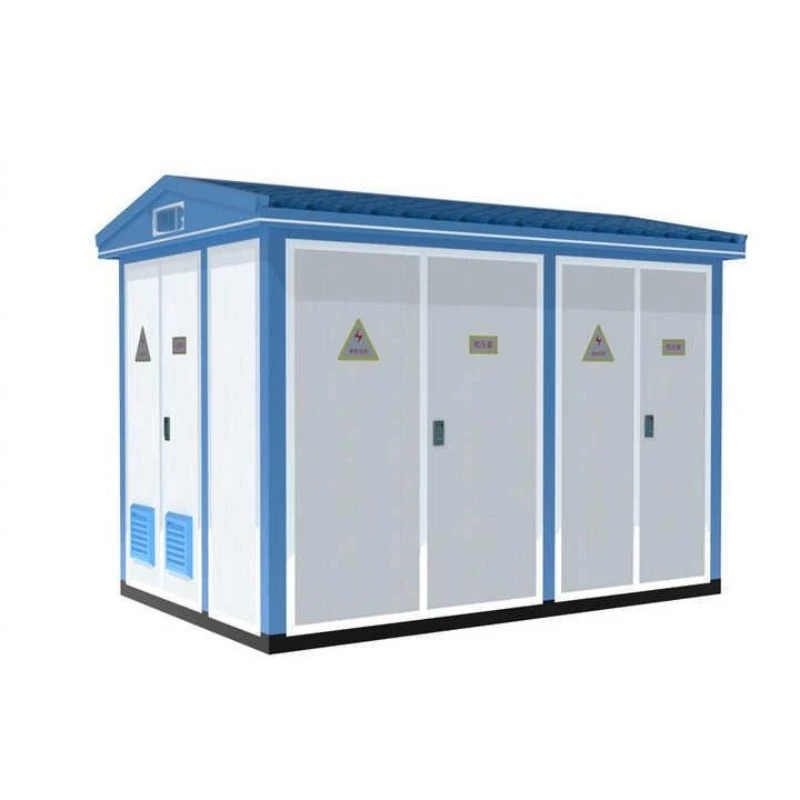

Les sous-stations de type européen adoptent une configuration modulaire distincte basée sur des salles avec des compartiments séparés pour un appareillage de commutation haute tension, un transformateur et une basse tension dans une seule enceinte. Cette philosophie de conception donne la priorité à la facilité d'entretien et à la flexibilité opérationnelle, s'adaptant aux transformateurs immergés dans l'huile et de type sec tout en offrant un espace de travail suffisant pour les équipes d'inspection et de maintenance. Cette configuration est largement adoptée dans les parcs industriels, les complexes commerciaux et les projets d'infrastructures municipales dans les régions aux normes CEI où la fréquence de maintenance est plus élevée et l'accès aux services est critique.

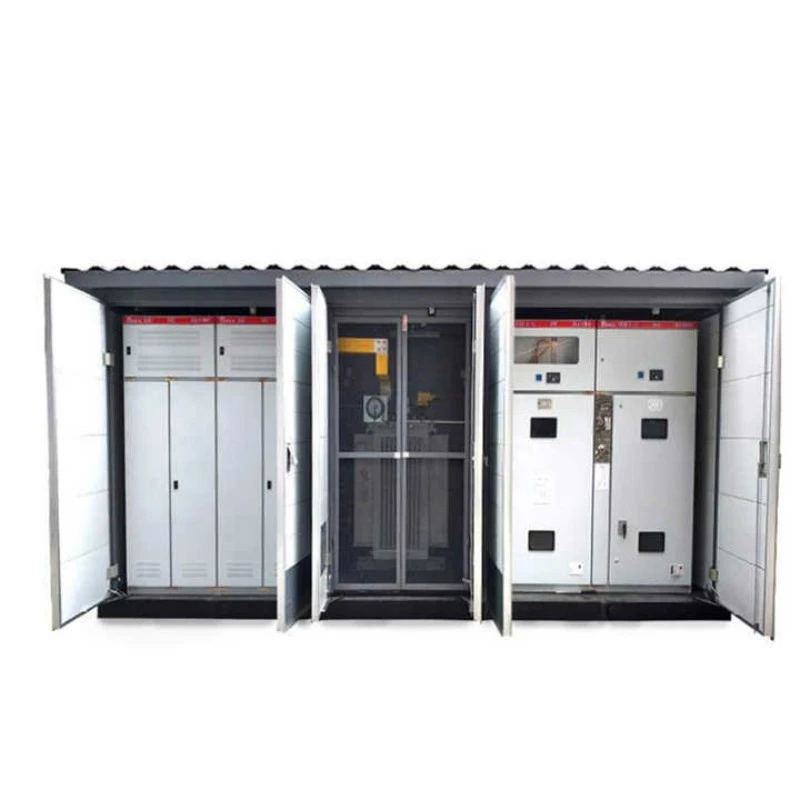

La conception modulaire de la salle permet un accès indépendant à chaque compartiment, ce qui signifie que le personnel de maintenance peut entretenir la section de l'appareillage sans mettre le transformateur hors tension, ou remplacer un disjoncteur basse tension défectueux sans perturber les opérations haute tension. Cette indépendance opérationnelle se traduit par une réduction des temps d'arrêt, des coûts de maintenance réduits et une disponibilité améliorée du système pour les infrastructures critiques.
Comment Lugao conçoit-il l’intégrité diélectrique et les performances thermiques ?
Les sous-stations de type européen doivent résister aux surtensions de foudre, aux surtensions de commutation et aux contraintes thermiques continues induites par la charge dans les trois compartiments. Les sous-stations de type européen Lugao sont conçues avec des fondations à haute diélectrique validées par des tests rigoureux : tenue à la fréquence industrielle à 42 kV pendant une minute et tenue aux chocs de foudre à 75 kV du côté haute tension, respectant ou dépassant les normes CEI 62271-202. Ces seuils protègent les enroulements internes du transformateur, les composants de l'appareillage de commutation et les systèmes de jeux de barres contre les perturbations du réseau.
La gestion thermique est particulièrement critique dans la configuration basée sur une pièce fermée. Nos unités de type européen disposent de voies de ventilation optimisées et de surfaces de dissipation thermique qui évacuent activement la chaleur des composants critiques. Le compartiment du transformateur intègre des canaux de circulation d'air dédiés qui empêchent les points chauds localisés, garantissant ainsi la stabilité thermique même en fonctionnement continu à pleine charge. Cette résilience thermique prolonge la durée de vie de l'isolation du transformateur et réduit la fréquence de maintenance de votre investissement dans le transformateur de puissance.
Quelles protections structurelles et adaptations environnementales sont intégrées ?
Exposée aux intempéries, à la poussière et aux impacts accidentels, l’enceinte de la sous-station constitue la première défense contre la dégradation de l’environnement. Les sous-stations de type européen Lugao atteignent les indices de protection IP44, offrant une résistance efficace contre la pénétration de particules solides et les projections d'eau. Construit en acier résistant à la corrosion avec des traitements de surface anticorrosion (épaisseur ≥ 2 mm pour les composants critiques), le boîtier résiste aux températures ambiantes extrêmes, à une humidité élevée et aux atmosphères côtières corrosives, garantissant ainsi l'intégrité structurelle pendant des décennies de service.
La conception modulaire basée sur la pièce permet également une meilleure compartimentation coupe-feu. Chaque compartiment peut être scellé indépendamment avec des barrières coupe-feu, empêchant la propagation du feu entre les sections et contenant les incidents potentiels dans la pièce d'origine. Cette fonction de sécurité incendie est particulièrement utile pour les installations intégrées aux bâtiments dans les complexes commerciaux et les projets d'infrastructures municipales.
Comment Lugao valide-t-il la capacité de résistance aux courts-circuits dans les conceptions modulaires ?
Les réseaux de distribution subissent inévitablement des courants de défaut. La capacité d'une sous-station à survivre à ces événements sans déformation interne ni endommagement des jeux de barres n'est pas négociable. Les sous-stations de type européen de Lugao sont testées pour leur tenue aux courts-circuits (des exemples de valeurs nominales incluent 20 kA RMS du côté haute tension) avec des inspections post-test confirmant l'intégrité des joints des jeux de barres et l'absence de déformation structurelle. La configuration modulaire de la salle, avec sa compartimentation robuste, améliore réellement le confinement des défauts en séparant physiquement les sections, empêchant ainsi la propagation des défauts d'un compartiment vers les zones adjacentes.
Quelles options de capacité, de tension et de configuration Lugao peut-il fournir ?
L'atelier de production de Lugao certifié ISO9001 et SGS, équipé de lignes d'assemblage professionnelles et de baies de test à pleine puissance, fabrique des sous-stations de type européen en stricte conformité avec les normes internationales CEI, GB, CE et CCC, prenant en charge un déploiement plug-and-play direct sans modifications coûteuses du site.
Classes de tension et plages de capacités
· Sous-station de type européen 30 kV/35 kV :Conçu pour les sous-stations de distribution de services publics, les systèmes de collecteurs de parcs éoliens et les zones industrielles lourdes nécessitant une transformation moyenne tension avec une résistance robuste aux courts-circuits et de faibles niveaux de décharge partielle. Comprend des compartiments séparés pour l'appareillage HT, le transformateur et la distribution BT.
· Sous-station intelligente/compacte de 24 kV (20 kV) :Équipé de modules intelligents des côtés HT et BT, permettant le contrôle à distance, la détection, la signalisation et la régulation pour les applications d'automatisation du réseau public. Convient aux immeubles urbains de grande hauteur, aux maisons d'habitation et aux infrastructures municipales.
· Sous-station de distribution 11 kV/10 kV :Idéal pour les complexes commerciaux, les communautés résidentielles et les projets d’électrification rurale. Comprend des options de transformateur flexibles, notamment des unités immergées dans l'huile ou de type sec, éliminant les exigences de maintenance du conservateur et garantissant un fonctionnement fiable dans des environnements extérieurs difficiles.
Options de transformateur et d'appareillage de commutation
Lugao propose des configurations internes flexibles pour répondre aux exigences spécifiques du projet :
· Type de transformateur :Options entièrement scellées immergées dans l'huile (S9, S11, S13, SH15) ou de type sec (SCB10, SCB11, SCBH15), adaptées aux préférences en matière de sécurité incendie et d'environnement.
· Appareillage haute tension:Armoires XGN15, HXGN17 ou KYN28A avec configurations de commutateur de charge ou de disjoncteur à vide, prenant en charge les modes de réseau en anneau, de terminal ou d'alimentation double.
· Distribution basse tension :Appareillage de commutation GGD, GCS ou MNS avec fonctions de compensation entrante, sortante et réactive, prenant en charge des structures de type panneau ou montées en armoire.
Comment sélectionner la sous-station de type européen idéale pour les sites industriels urbains ?
Pour les parcs industriels et les complexes commerciaux où l'accessibilité des services et la flexibilité opérationnelle sont primordiales, les sous-stations de type européen offrent des avantages distincts. La conception modulaire basée sur la salle offre un espace de travail suffisant pour les équipes de maintenance, permettant une inspection, des tests et un remplacement de composants efficaces sans perturber les opérations adjacentes. Bien que l'encombrement soit plus important que celui des équivalents de type américain, la facilité d'entretien améliorée réduit les coûts d'exploitation à long terme et améliore la disponibilité du système.Lugaooffre une optimisation personnalisée de l'encombrement, réduisant les exigences globales en matière de surface au sol en utilisant un appareillage de commutation haute densité et des conceptions intégrées tout en conservant les avantages d'accès au service de la configuration modulaire.
Regardez notre ligne de productionVidéo
Découvrez l'excellence de fabrication des sous-stations de type européen de Lugao :
Vous recherchez une solution de distribution d’énergie hautement intelligente et peu encombrante ? Lugao Power Co., Ltd. propose la sous-station de transformation de type européen préinstallée Smart, une sous-station compacte entièrement intégrée conçue pour les réseaux modernes. Achetez cette sous-station intelligente pour obtenir un temps d'installation réduit, une surveillance à distance améliorée et une sécurité opérationnelle supérieure. Sa conception modulaire combine transformateur, appareillage et panneaux de distribution dans un seul boîtier résistant aux intempéries, idéal pour les applications urbaines et d'énergies renouvelables.
La sous-station de type européen emballée pour l'énergie éolienne de Lugao Power est une solution assemblée en usine pour les parcs éoliens, intégrant un appareillage MT, un transformateur, une distribution BT, une protection, un comptage et une surveillance à distance. Fabriqué en Chine, il prend en charge une connexion au réseau de 10 à 35 kV et des valeurs nominales de 1 000 à 8 000 kVA. Des conceptions personnalisées sont disponibles pour les projets éoliens terrestres, côtiers et offshore.
Lugao Power est une usine chinoise spécialisée dans les solutions de sous-stations préfabriquées compactes de type européen. Assemblée en usine avec des compartiments HT, transformateur et BT, l'unité fournit une distribution moyenne tension sûre et fiable pour les usines, les parcs solaires, les stations de recharge de véhicules électriques et les projets commerciaux. Un approvisionnement direct en usine et des configurations personnalisées sont disponibles.
Lugao est un fabricant et fournisseur professionnel Sous-station de type européen en Chine. Avec des solutions techniques personnalisées, une assistance OEM/ODM, des tests en usine et une assistance technique, Lugao Power aide ses clients à construire des systèmes de distribution d'énergie fiables et efficaces pour des projets dans le monde entier.
