Comment un transformateur de type sec élimine-t-il les risques de fuite d’huile ?

Dans le sous-sol d’un hôpital de Singapour, une salle de transformateurs se trouve à côté du principal appareillage électrique. La pièce est propre, sèche et exempte de toute odeur. Il n'y a pas de bermes de confinement, pas de séparateurs huile-eau et pas de systèmes d'extinction d'incendie au-delà des détecteurs de fumée standards. Il ne s’agit pas d’une surveillance réglementaire ; il s'agit d'un choix de conception délibéré rendu possible par l'utilisation d'un transformateur de type sec. Dans un transformateur à huile conventionnel, la même pièce nécessiterait un plancher isolé pour contenir les fuites, une enceinte coupe-feu pour atténuer le risque d'incendie d'huile et un système de ventilation pour gérer la chaleur et les fumées. Le transformateur de type sec élimine toutes ces exigences en éliminant l'huile elle-même. Ce n’est pas seulement une commodité ; il s’agit d’un changement fondamental dans la façon dont la sécurité électrique est conçue.

La question de savoir comment unTransformateur de type secélimine les risques de fuite d’huile est essentiellement une question de savoir par quoi remplacer l’huile. Dans un transformateur à huile, l’huile remplit deux fonctions essentielles : elle isole les enroulements et les refroidit. Si l'huile fuit, les deux fonctions sont compromises, entraînant une surchauffe, une défaillance de l'isolation et une défaillance potentiellement catastrophique. Un transformateur de type sec remplit les mêmes fonctions d'isolation et de refroidissement grâce aux matériaux solides et à l'air. Les enroulements sont encapsulés dans un système d'isolation solide, généralement en résine époxy coulée ou en matériaux imprégnés sous pression sous vide (VPI). Le refroidissement est obtenu par circulation naturelle de l'air ou refroidissement par air forcé. Puisqu’il n’y a pas de liquide susceptible de fuir, le risque de fuite d’huile n’est pas seulement réduit ; il est entièrement éliminé. Cet article explorera les caractéristiques d'ingénierie, de matériaux et de conception qui font du transformateur de type sec un choix supérieur pour les applications où les risques de fuite d'huile sont inacceptables.

Table des matières

• 1. L'anatomie d'une fuite d'huile : où les transformateurs remplis d'huile échouent-ils ?
• 2. Isolation en résine coulée : la barrière solide qui remplace le pétrole
• 3. Technologie VPI : Quand le bobinage devient l’isolant
• 4. Refroidissement sans liquide : comment l'air fait le travail de l'huile
• 5. Les arguments en matière de sécurité et d’environnement pour les transformateurs de type sec
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. L'anatomie d'une fuite d'huile : où les transformateurs remplis d'huile échouent-ils ?

Pour comprendre pourquoi un transformateur de type sec est supérieur, il est utile de comprendre les points de défaillance spécifiques qui conduisent à des fuites d'huile dans les transformateurs conventionnels. Un transformateur à huile est un assemblage complexe composé d'un réservoir en acier, d'un noyau, d'enroulements, d'une isolation, de bagues, de joints et de vannes. Chacun de ces composants représente un chemin de fuite potentiel. Au cours de la durée de vie du transformateur, l'huile est soumise à des cycles thermiques, qui provoquent la dilatation et la contraction du réservoir et des composants. Ce mouvement cyclique peut provoquer la compression et le relâchement des joints, entraînant éventuellement une perte de leur force d'étanchéité. L’huile elle-même peut se dégrader, formant des acides et des boues qui attaquent les joints et le réservoir. Les cordons de soudure peuvent développer des fissures de fatigue. Les vannes et les bagues peuvent se desserrer. Et le réservoir lui-même peut se corroder, notamment dans des environnements humides ou corrosifs. Le tableau ci-dessous résume les points de fuite d'huile les plus courants dans un transformateur à bain d'huile.

Les conséquences d'une fuite d'huile ne se limitent pas à la perte de fluide isolant et de refroidissement. Une fuite d’huile crée un risque de glissade sur le sol, contamine le sol et les eaux souterraines si elle atteint l’environnement et augmente le risque d’incendie si l’huile entre en contact avec une source d’inflammation. Dans les installations intérieures, l’accumulation de vapeurs d’huile peut présenter un risque pour la santé du personnel. Le coût du nettoyage d'un déversement de pétrole, de l'élimination des sols contaminés et de la réparation du transformateur peut être considérable. Dans certaines juridictions, les amendes réglementaires en cas de fuite de pétrole peuvent être sévères. C'est pourquoi de nombreux gestionnaires d'installations et ingénieurs se tournent vers le transformateur de type sec, qui élimine complètement ces risques.

ÀLugao Power Co., Ltd., nous fabriquons des transformateurs depuis plus de deux décennies et nous avons pu constater par nous-mêmes les coûts et les risques associés aux fuites d’huile. Notre usine produit des transformateurs à huile et des transformateurs secs, et nous nous engageons à aider nos clients à sélectionner la technologie adaptée à leur application spécifique. Pour les installations intérieures, les environnements sensibles et les endroits où la sécurité incendie est primordiale, le transformateur de type sec constitue souvent le meilleur choix.

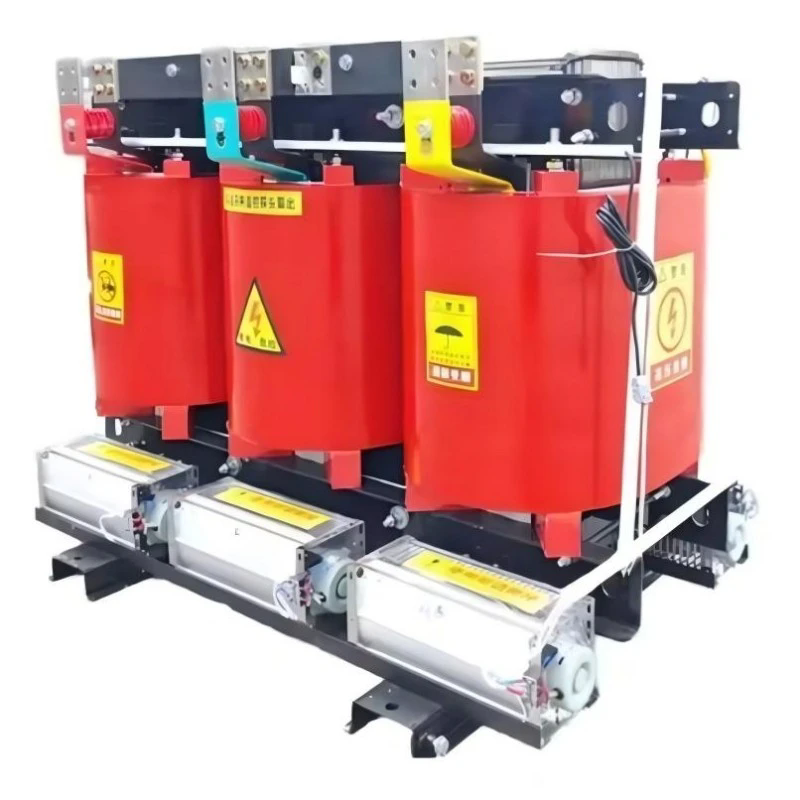

2. Isolation en résine coulée : la barrière solide qui remplace le pétrole

Le type le plus courant de transformateur de type sec utilise une isolation en résine coulée. Dans cette conception, les enroulements haute tension et basse tension sont encapsulés dans une résine époxy coulée solide. La résine est mélangée à une charge, telle que de la farine de silice, et est coulée dans un moule autour du bobinage. La résine est ensuite durcie, formant une coque dure et solide qui entoure complètement le bobinage. Cette coque assure à la fois l'isolation électrique et la protection mécanique du bobinage. L’isolation étant solide, il n’y a pas de fuite de liquide. Le système d’isolation en résine coulée est également très résistant à l’humidité, à la poussière et aux produits chimiques corrosifs, ce qui le rend adapté aux environnements difficiles.

Le système d’isolation en résine coulée ne remplace pas seulement l’huile ; c'est un système d'isolation supérieur à bien des égards. La résine époxy possède une rigidité diélectrique élevée, ce qui signifie qu'elle peut résister à des tensions élevées sans se décomposer. Il possède également une conductivité thermique élevée, ce qui permet à la chaleur d'être évacuée du bobinage plus efficacement que l'huile dans certains cas. La résine est également auto-extinguible, ce qui signifie qu’elle ne résistera pas au feu. Il s’agit d’un avantage essentiel en matière de sécurité par rapport au pétrole, qui est inflammable. Le tableau ci-dessous compare les principales propriétés de l’isolation en résine coulée avec celles de l’isolation à l’huile.

Dans notre usine, nous utilisons un processus de moulage sous vide pour garantir que la résine époxy remplit complètement le moule et encapsule le bobinage sans aucun vide ni poche d'air. Les vides peuvent provoquer des décharges partielles, pouvant entraîner une défaillance de l'isolation au fil du temps. Notre procédé de coulée sous vide garantit que la résine est dense et homogène, offrant ainsi le plus haut niveau d’intégrité isolante. Nous utilisons également un processus de durcissement contrôlé pour garantir que la résine atteigne toutes ses propriétés mécaniques et électriques. Le résultat est un transformateur de type sec totalement exempt d’huile et des risques associés aux fuites d’huile.

3. Technologie VPI : Quand le bobinage devient l’isolant

Bien que la résine coulée soit le type de transformateur sec le plus courant, il existe une autre technologie utilisée pour les transformateurs plus grands : l'imprégnation sous pression sous vide (VPI). Dans un transformateur VPI, le bobinage n'est pas encapsulé dans un bloc solide de résine. Au lieu de cela, le bobinage est imprégné d'un vernis à base de résine sous vide et sous pression. Le vernis pénètre dans le papier isolant et les espaces entre les conducteurs en les remplissant de résine. Après le processus d'imprégnation, le bobinage est durci et la résine durcit, liant l'ensemble du bobinage en une structure solide et cohésive. Cette structure est ensuite recouverte d'une couche protectrice, telle qu'un revêtement en silicone, pour offrir une protection supplémentaire contre l'humidité et la contamination.

Le processus VPI crée un enroulement extrêmement robuste. La résine lie les conducteurs entre eux, empêchant les mouvements et les vibrations susceptibles de provoquer l'abrasion de l'isolation. La résine scelle également le bobinage contre l’humidité et les contaminants. Comme la résine coulée, les transformateurs VPI sont totalement sans huile, éliminant ainsi le risque de fuite d'huile. Les transformateurs VPI sont souvent utilisés pour des puissances nominales plus élevées où le bloc solide d'un transformateur en résine coulée serait trop lourd ou trop cher. Le tableau ci-dessous compare les principales caractéristiques des transformateurs en résine coulée et VPI.

Chez Lugao, nous fabriquons à la fois des transformateurs en résine coulée et des transformateurs de type sec VPI. Notre usine est équipée d'équipements de coulée sous vide et VPI de pointe, et nos ingénieurs possèdent une vaste expérience dans la sélection de la technologie adaptée à chaque application. Qu'il s'agisse d'un transformateur compact et léger pour un tableau de distribution intérieur ou d'un grand transformateur haute tension pour une installation industrielle, nous pouvons fournir une solution de transformateur de type sec qui élimine le risque de fuite d'huile.

4. Refroidissement sans liquide : comment l'air fait le travail de l'huile

L’une des fonctions de l’huile dans un transformateur est de refroidir les enroulements. L'huile évacue la chaleur des enroulements et la transfère à la surface du réservoir, où elle est dissipée dans l'air ambiant. Dans un transformateur de type sec, la fonction de refroidissement est assurée par l'air. Les enroulements sont conçus avec des conduits d'air et des canaux de refroidissement qui permettent à l'air de circuler et d'évacuer la chaleur. Dans les petits transformateurs, la convection naturelle suffit à assurer le refroidissement nécessaire. Dans les transformateurs plus grands, des ventilateurs sont utilisés pour forcer l’air à travers les canaux de refroidissement, augmentant ainsi la capacité de refroidissement. Le tableau ci-dessous compare les méthodes de refroidissement utilisées dans les transformateurs à huile et de type sec.

Dans notre usine, nous concevons nos transformateurs secs avec des systèmes de refroidissement par air optimisés. Les enroulements sont construits avec des conducteurs enroulés avec précision et des matériaux isolants qui créent des canaux de refroidissement uniformes. Dans les unités plus grandes, nous utilisons des ventilateurs à haut rendement pour garantir un refroidissement efficace des enroulements dans toutes les conditions de charge. Nous utilisons également des capteurs de température et des systèmes de contrôle pour surveiller la température des enroulements et contrôler les ventilateurs. Cela garantit que le transformateur fonctionne à la température optimale, maximisant ainsi son efficacité et sa durée de vie. L'absence d'huile dans le système de refroidissement élimine le risque de fuite et le besoin de confinement et d'élimination de l'huile, faisant du transformateur de type sec une solution plus respectueuse de l'environnement et nécessitant moins d'entretien.

5. Les arguments en matière de sécurité et d’environnement pour les transformateurs de type sec

L’élimination des fuites d’huile n’est pas le seul avantage d’un transformateur sec. L’absence de pétrole élimine également le risque d’incendie, la nécessité de confinement du pétrole et les risques environnementaux associés aux déversements de pétrole. Ces avantages en matière de sécurité et d’environnement sont de plus en plus importants pour les gestionnaires d’installations, les assureurs et les régulateurs. Dans de nombreuses juridictions, l'utilisation de transformateurs de type sec est obligatoire pour les installations intérieures et pour les endroits où le public peut être présent, tels que les hôpitaux, les écoles et les centres commerciaux. Le tableau ci-dessous résume les avantages en matière de sécurité et d'environnement des transformateurs de type sec par rapport aux transformateurs à huile.

Chez Lugao, nous nous engageons à fournir à nos clients des solutions de transformateurs sûres, fiables et respectueuses de l'environnement. Nos transformateurs secs sont conçus pour répondre aux normes de sécurité et environnementales les plus strictes. Nous utilisons uniquement des matériaux auto-extinguibles de haute qualité dans nos transformateurs en résine coulée et VPI. Notre usine est certifiée ISO 9001 et ISO 14001, et nos produits sont testés selon la norme CEI 60076 et d'autres normes internationales. Que vous construisiez une nouvelle installation ou modernisiez une installation existante, nous pouvons vous aider à sélectionner le transformateur de type sec adapté à votre application.

6. Foire aux questions (FAQ)

Question 1 : Les transformateurs de type sec sont-ils totalement sans huile ?

Réponse : Oui, les transformateurs de type sec sont totalement sans huile. Ils utilisent des matériaux isolants solides, tels que de la résine époxy coulée ou du papier imprégné de résine, et de l'air pour le refroidissement. Il n'y a pas de diélectrique liquide ni de liquide de refroidissement dans le transformateur. C’est la caractéristique déterminante d’un transformateur de type sec et la raison pour laquelle il élimine les risques de fuite d’huile.

Question 2 : Quelles sont les principales applications des transformateurs secs ?

Réponse : Les transformateurs de type sec sont généralement utilisés dans les applications où la sécurité incendie et la protection de l'environnement sont essentielles. Les applications courantes incluent les installations intérieures dans les hôpitaux, les écoles, les centres commerciaux et les immeubles de bureaux. Ils sont également utilisés dans les mines souterraines, les tunnels et les plates-formes offshore, où le risque de fuite de pétrole ou d'incendie est inacceptable. Ils sont également préférés pour les applications d’énergies renouvelables, telles que les parcs éoliens et solaires.

Question 3 : Comment les transformateurs de type sec se comparent-ils aux transformateurs à huile en termes d'efficacité ?

Réponse : Les transformateurs de type sec sont généralement légèrement moins efficaces que les transformateurs à huile de même puissance nominale. En effet, l’air est un moyen de refroidissement moins efficace que le pétrole. Cependant, la différence est faible et les transformateurs secs modernes dotés de systèmes de refroidissement optimisés peuvent atteindre des rendements très proches de ceux des transformateurs à huile. Pour de nombreuses applications, les avantages des transformateurs secs en matière de sécurité et d’environnement compensent la petite différence de rendement.

Question 4 : Quel entretien les transformateurs de type sec nécessitent-ils ?

Réponse : Les transformateurs de type sec nécessitent moins d’entretien que les transformateurs à huile. Il n’y a pas d’huile à tester, filtrer ou remplacer. Les principales tâches de maintenance consistent à nettoyer les conduits d'air et les ventilateurs de refroidissement pour garantir une bonne circulation de l'air, et à vérifier périodiquement l'accumulation de poussière dans les enroulements. Dans certains environnements, il peut être nécessaire de nettoyer les bobinages avec un aspirateur ou un chiffon sec. L'intervalle de maintenance est généralement annuel ou biennal, selon l'environnement.

Question 5 : Les transformateurs de type sec sont-ils plus chers que les transformateurs à huile ?

Réponse : Les transformateurs de type sec ont généralement un coût d’achat initial plus élevé que les transformateurs à huile de même puissance nominale. Cependant, le coût total de possession peut être inférieur si l'on prend en compte les coûts de confinement des hydrocarbures, de suppression des incendies, de maintenance et de conformité environnementale. Pour les installations intérieures, les économies sur les coûts de construction (pas besoin de planchers isolés ou de pièces coupe-feu) peuvent compenser le prix d'achat plus élevé. Notre usine peut fournir une comparaison détaillée des coûts pour votre application spécifique.

7. Conclusion

Le transformateur de type sec élimine les risques de fuite d'huile en éliminant l'huile elle-même. Grâce à l'utilisation de systèmes d'isolation solides, tels que la résine époxy coulée ou l'imprégnation VPI, et au refroidissement par air, le transformateur de type sec offre un niveau de sécurité et de protection de l'environnement qui n'est pas possible avec les transformateurs à huile conventionnels. Les avantages sont clairs : aucune fuite d’huile, aucun risque d’incendie, aucune exigence de confinement et un entretien minimal. Pour les applications où la sécurité, la fiabilité et la responsabilité environnementale sont primordiales, le transformateur de type sec est le choix idéal.

Chez Lugao Power Co., Ltd., nous concevons et fabriquons des transformateurs de type sec depuis plus d'une décennie. Notre usine utilise la technologie avancée de moulage sous vide et VPI pour produire des transformateurs qui répondent aux normes de qualité et de performance les plus élevées. Nous proposons une gamme complète de transformateurs secs, des petites unités de distribution aux grands transformateurs de puissance. Notre équipe technique est disponible pour vous aider à sélectionner le transformateur adapté à votre application. Que vous soyez préoccupé par les risques de fuite d’huile, la sécurité incendie ou la conformité environnementale, nous pouvons vous proposer une solution qui répond à vos besoins.

Contactez Lugao Power Co., Ltd. aujourd'huipour en savoir plus sur nos produits de transformateurs secs et sur la manière dont ils peuvent éliminer les risques de fuite d'huile dans votre installation.
