Poste de transformation de type boîte haute performance pour une distribution électrique fiable

La rareté des terrains urbains, les longs cycles de construction sur site et la demande croissante de réseaux électriques distribués compliquent souvent le déploiement de sous-stations traditionnelles. Opérant en tant que fabricant spécialisé de postes de transformation de type boîte basé en Chine, Lugao Power Co., Ltd. élimine ces goulots d'étranglement du projet grâce à nos sous-stations assemblées en usine et entièrement intégrées qui combinent un appareillage de commutation moyenne tension, des transformateurs de puissance et une distribution basse tension dans un seul boîtier compact. Depuis 2016, notre usine certifiée ISO9001 et SGS a livré des sous-stations robustes de type américain et européen qui réduisent le temps d'installation jusqu'à 60 %, fournissant ainsi aux services publics, aux entrepreneurs EPC et aux installations industrielles une solution de distribution d'énergie fiable et prête à l'emploi, prête pour un service immédiat.

Comment choisir entre des sous-stations de type américain et européen pour votre projet ?

Lors de l'évaluation des fournisseurs qualifiés de postes de transformation de type boîte, les équipes d'ingénierie et d'approvisionnement se demandent fréquemment : devons-nous spécifier des normes de conception américaines ou européennes pour notre réseau de distribution ? La réponse dépend du contexte de l’application et des préférences régionales en matière de réseau.

Les sous-stations de type américain présentent une conception distinctive à trois compartiments : sections de transformateur, haute tension et basse tension, le compartiment du transformateur utilisant généralement une unité entièrement scellée et immergée dans l'huile. Cette conception met l'accent sur un encombrement réduit, offrant environ un tiers à un cinquième du volume des unités de type européen de capacité équivalente, ce qui la rend particulièrement adaptée aux installations extérieures dans les communautés résidentielles et les réseaux de distribution urbains avec une disponibilité limitée de terrains.

Les sous-stations de type européen, en revanche, adoptent une configuration plus modulaire, basée sur une pièce, avec des compartiments séparés pour un appareillage de commutation haute tension, un transformateur et une basse tension dans une seule enceinte. Cette conception donne la priorité à la facilité d'entretien et à la flexibilité, s'adaptant aux transformateurs immergés dans l'huile et de type sec, et est largement adoptée dans les parcs industriels, les complexes commerciaux et les projets d'infrastructures municipales dans les régions aux normes CEI.

Les deux conceptions partagent des avantages essentiels : tests préalables en usine, travaux de génie civil minimes et déploiement rapide, mais le choix s'aligne en fin de compte sur les normes de votre réseau local, la zone de site disponible et les préférences de maintenance.Lugaopropose les deux configurations avec une personnalisation complète, garantissant une intégration transparente quelles que soient les exigences régionales.

Comment Lugao garantit-il l’intégrité diélectrique et la longévité thermique ?

Les sous-stations de type boîte doivent résister aux surtensions de foudre, aux surtensions de commutation et aux contraintes thermiques continues induites par la charge. Les sous-stations de transformation de type boîte de Lugao sont conçues avec des fondations à haute diélectrique validées par des tests rigoureux : tenue à la fréquence industrielle à 42 kV pendant une minute et tenue aux chocs de foudre à 75 kV du côté haute tension. Ces seuils respectent ou dépassent les exigences américaines et européennes en matière de sous-stations, protégeant les enroulements internes du transformateur et les composants de l'appareillage de commutation des perturbations du réseau.

La gestion thermique influence directement la durée de vie de l’isolation du transformateur. Nos augmentations de température à pleine charge (environ 45,1 K sur les enroulements haute tension et 52,9 K sur les enroulements basse tension) restent systématiquement dans les limites prescrites par la CEI et l'IEEE. La conception du boîtier intègre des voies de ventilation optimisées et des surfaces de dissipation thermique qui évacuent activement la chaleur des composants critiques, évitant ainsi les points chauds localisés qui dégradent l'isolation du papier et accélèrent le vieillissement de l'huile. Cette résilience thermique se traduit par des coûts de cycle de vie inférieurs et une fréquence de maintenance réduite pour votre investissement dans un transformateur de puissance.

Quelles protections structurelles et environnementales sont intégrées ?

Exposée aux intempéries, à la poussière et aux impacts accidentels, l’enceinte de la sous-station constitue la première défense contre la dégradation de l’environnement. Les sous-stations Lugao atteignent les indices de protection IP44, offrant une résistance efficace contre la pénétration de particules solides et les éclaboussures d'eau, adaptées aussi bien aux installations de type américain en plein air qu'aux configurations de type européen intégrées aux bâtiments. Construit en acier résistant à la corrosion avec des traitements de surface anticorrosion, le boîtier résiste aux températures ambiantes extrêmes, à une humidité élevée et aux atmosphères côtières corrosives, garantissant ainsi l'intégrité structurelle pendant des décennies de service.

Comment Lugao valide-t-il la capacité de résistance aux courts-circuits ?

Les réseaux de distribution subissent inévitablement des courants de défaut. La capacité d'une sous-station à survivre à ces événements sans déformation interne ni endommagement des jeux de barres n'est pas négociable. Les sous-stations de transformation de type boîte de Lugao sont testées pour leur résistance aux courts-circuits (des exemples de valeurs nominales incluent 20 kA RMS du côté haute tension) avec des inspections post-test confirmant l'intégrité des joints des jeux de barres et l'absence de déformation structurelle. Cette robustesse mécanique validée garantit aux ingénieurs de projet que nos sous-stations maintiennent la stabilité du système dans les conditions de panne les plus exigeantes.

Quelles configurations de capacité, de tension et de refroidissement Lugao peut-il fournir ?

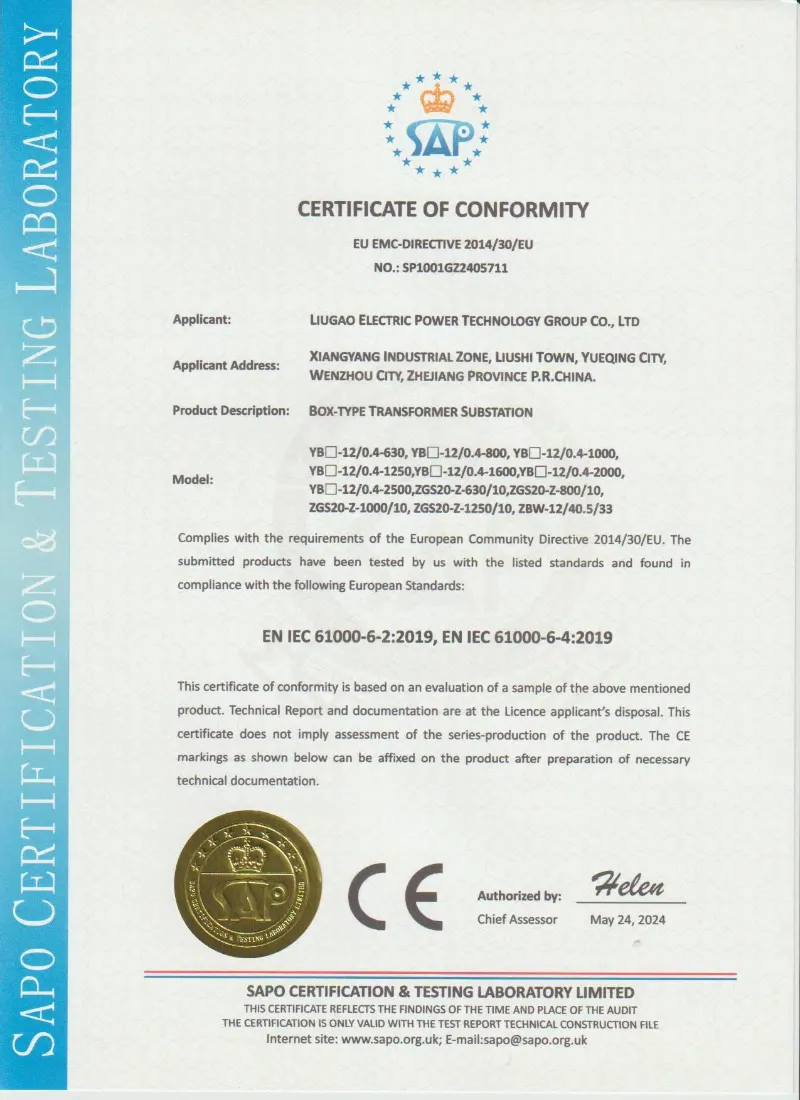

L'atelier de production de Lugao certifié ISO9001 et SGS, équipé de lignes d'assemblage professionnelles et de baies de test à pleine puissance, fabrique des sous-stations de transformation de type boîte en stricte conformité avec les normes internationales CEI, GB, CE et CCC, prenant en charge un déploiement plug-and-play direct sans modifications coûteuses du site.

Classes de tension et plages de capacités

Sous-stations de type américain et européen 30kV / 35kV :Conçu pour les sous-stations de distribution de services publics, les systèmes de collecteurs de parcs éoliens et les zones industrielles lourdes nécessitant une transformation moyenne tension avec une résistance robuste aux courts-circuits et de faibles niveaux de décharge partielle.

Sous-station intelligente/compacte de 24 kV (20 kV) :Équipé de modules intelligents des côtés HT et BT, permettant le contrôle à distance, la détection, la signalisation et la régulation pour les applications d'automatisation du réseau public. Convient aux immeubles urbains de grande hauteur, aux maisons d'habitation et aux infrastructures municipales.

Sous-station de distribution 11kV/10kV :Idéal pour les complexes commerciaux, les communautés résidentielles et les projets d’électrification rurale. Dispose d'une conception de réservoir ondulé ou d'options de transformateur de type sec, éliminant les besoins d'entretien du conservateur et garantissant un fonctionnement fiable dans des environnements extérieurs difficiles.

Options de transformateur et d'appareillage de commutation

Lugao propose des configurations internes flexibles pour répondre aux exigences spécifiques du projet :

Type de transformateur : Immergé dans l'huile entièrement scellé(S9, S11, S13, SH15) ou de type sec (SCB10, SCB11, SCBH15), s'adaptant aux préférences en matière de sécurité incendie et d'environnement.

Appareillage haute tension :Armoires XGN15, HXGN17 ou KYN28A avec configurations de commutateur de charge ou de disjoncteur à vide, prenant en charge les modes de réseau en anneau, de terminal ou d'alimentation double.

Distribution basse tension :GGD, GCS ouAppareillage MNSavec des fonctions de compensation entrantes, sortantes et réactives, prenant en charge des structures de type panneau ou montées sur armoire.

Comment sélectionner la sous-station de type boîte idéale pour les sites urbains à espace limité ?

Pour les sous-stations traditionnelles disposant d’une surface au sol abondante, les installations conventionnelles de type bâtiment restent réalisables. Cependant, les sous-stations souterraines urbaines, les installations SIG compactes et les quartiers commerciaux encombrés exigent des solutions optimisées en termes d'espace. Lugao propose une optimisation personnalisée de l'empreinte, réduisant les exigences globales en matière de surface au sol en utilisant un appareillage de commutation haute densité et des conceptions de transformateurs intégrés. Les postes de type américain, avec leur volume compact, sont particulièrement adaptés à la distribution en communauté résidentielle où les coûts des terrains sont prohibitifs. Les unités de type européen, bien que plus grandes, offrent un accès au service supérieur pour les applications industrielles où la fréquence de maintenance est plus élevée.
