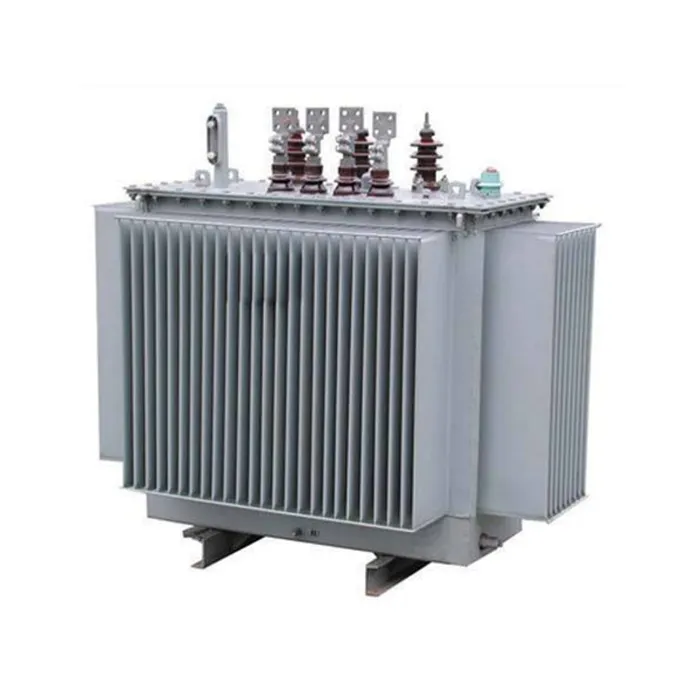

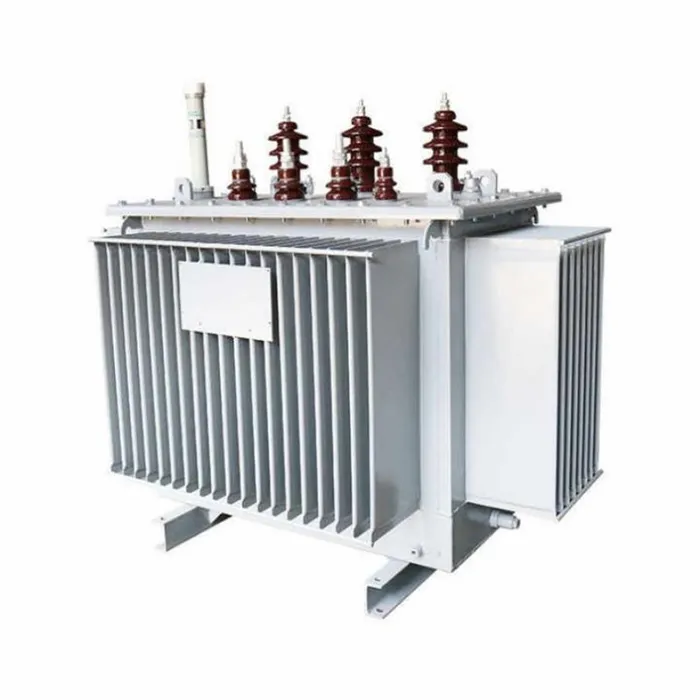

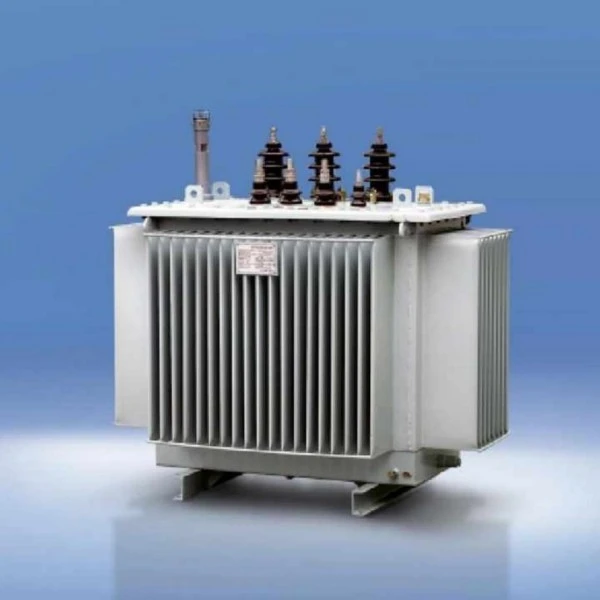

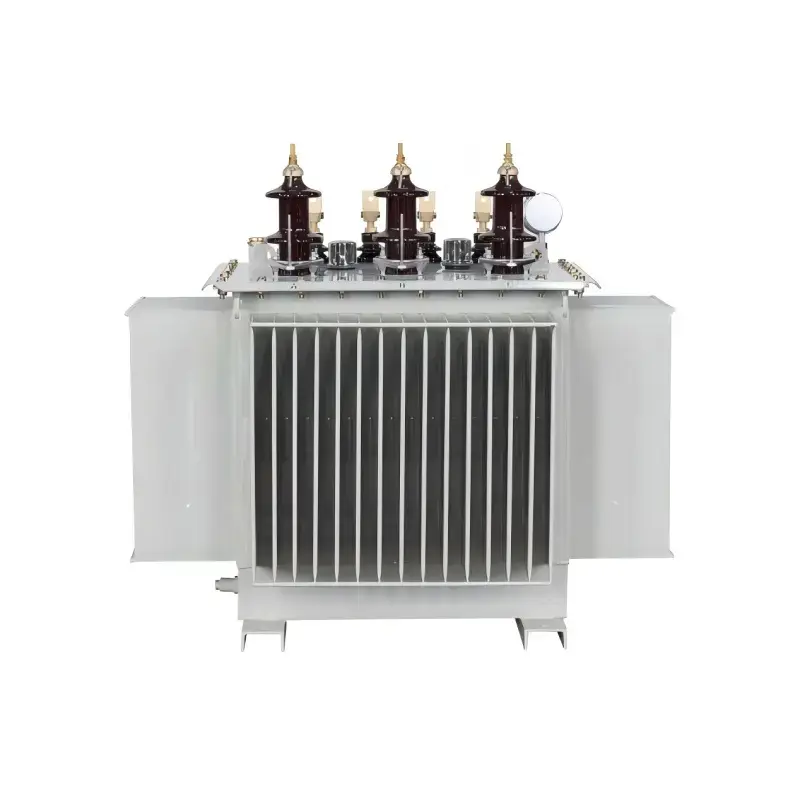

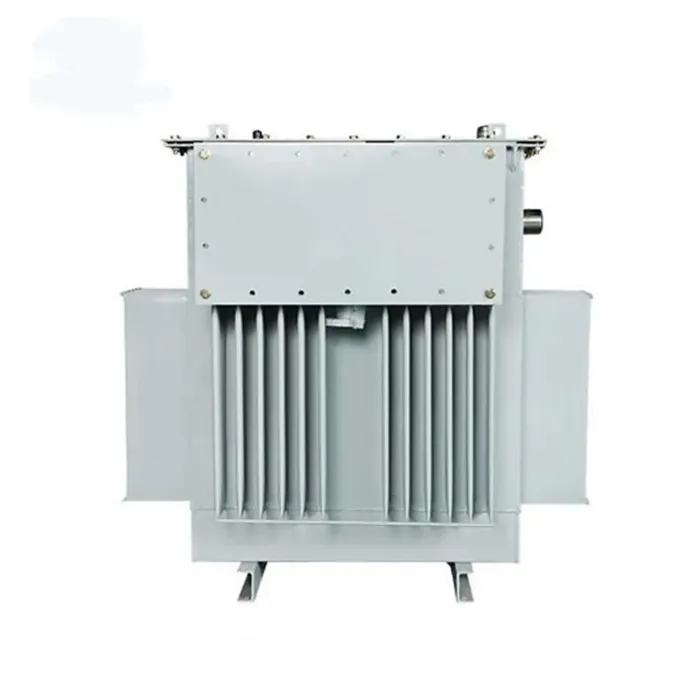

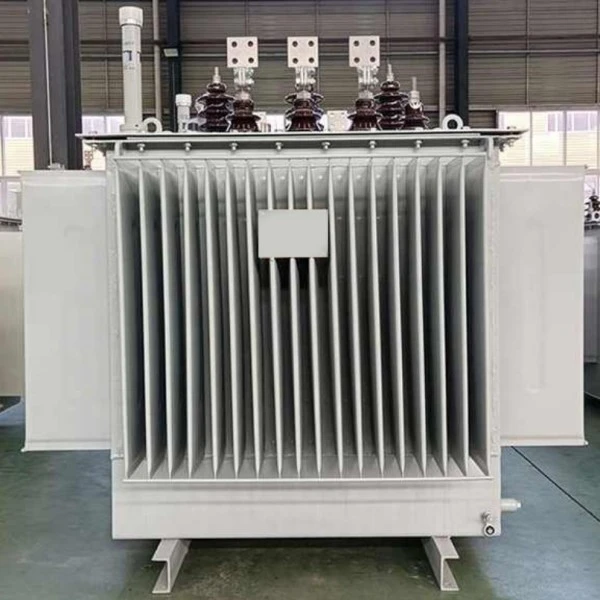

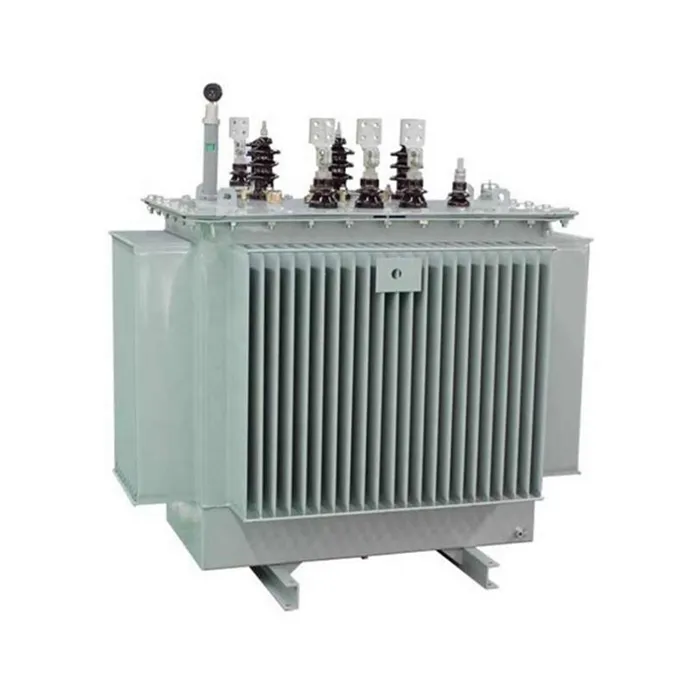

Transformateur basse tension rempli d'huile triphasé S9

Le transformateur basse tension rempli d'huile triphasé S9 de notre société est un dispositif d'alimentation extrêmement fiable spécialement conçu pour les systèmes de distribution d'énergie basse tension. L'achat de ce produit vous offre un transformateur de haute qualité qui combine des performances stables et une rentabilité, largement applicable dans les installations industrielles, les bâtiments commerciaux et les scénarios de distribution d'énergie résidentielle. Ce produit utilise des tôles d'acier au silicium laminées à froid de haute qualité et des enroulements en cuivre de haute pureté. Sa structure de base optimisée réduit efficacement l'hystérésis et les pertes par courants de Foucault, garantissant ainsi un fonctionnement stable et fiable à long terme. Le système de refroidissement d'isolation immergé dans l'huile offre une excellente dissipation thermique et une excellente capacité de surcharge, maintenant une tension de sortie stable même dans des conditions de fluctuations de tension ou de changements de charge importants. La structure entièrement scellée isole efficacement l’humidité et les impuretés externes, prolongeant ainsi la durée de vie de l’équipement et réduisant la fréquence de maintenance.

Paramètre de produit (spécification)

Caractéristique du produit et application

Caractéristiques du produit

Efficacité énergétique et faibles pertes :Par rapport à la série S7 précédente, le transformateur S9 présente une réduction moyenne des pertes à vide d'environ 10 %, une réduction des pertes en charge d'environ 22 % et une réduction encore plus significative du courant à vide de près de 46 %. À l’époque, il s’agissait d’un produit économe en énergie promu à l’échelle nationale.

Conception structurelle fiable :

Cœur:Transformateur immergé dans l'huile S9 fabriqué à partir d'acier au silicium à grains orientés laminé à froid de haute qualité, utilisant une structure de noyau à joint à recouvrement en trois étapes entièrement inclinée, réduisant efficacement les pertes et le bruit.

Enroulements :L'enroulement haute tension adopte une structure cylindrique multicouche, tandis que l'enroulement basse tension utilise une structure cylindrique ou hélicoïdale améliorée avec des conduits d'huile longitudinaux, améliorant la dissipation thermique et la résistance mécanique.

Processus de fixation :Toutes les fixations utilisent des écrous anti-desserrage autobloquants et une structure de positionnement du noyau est ajoutée pour garantir la stabilité pendant le transport et le fonctionnement à long terme, éliminant ainsi le besoin d'inspection du noyau et de maintenance de levage.

Structure entièrement scellée (série S9-M) :Le réservoir du transformateur de distribution S9 est conçu avec des panneaux ondulés qui assurent une fonction respiratoire pour compenser les changements de volume d'huile, éliminant ainsi le conservateur traditionnel. Cette structure entièrement scellée isole complètement l'huile du transformateur de l'air extérieur, empêchant efficacement la pénétration d'oxygène et d'humidité, retardant ainsi le vieillissement de l'huile isolante.

Protection de sécurité complète : Transformateur basse tension rempli d'huile triphasé S9équipé de composants tels qu'une soupape de surpression, un thermomètre à cadran et un relais de gaz, qui relâchent rapidement la pression lorsque la pression interne devient trop élevée, garantissant ainsi un fonctionnement sûr de l'équipement.

Avantages des fonctionnalités

Coûts d’exploitation considérablement réduits :Le principal avantage réside dans l’efficacité énergétique. Par rapport à la série S7, les coûts d'exploitation du produit S9 sont réduits d'environ 19 %, ce qui entraîne des économies d'électricité substantielles sur un fonctionnement à long terme.

Fiabilité opérationnelle élevée :Avec un support d'extrémité de bobine amélioré, une nouvelle structure d'isolation et une conception résistante aux courts-circuits, sa capacité à résister aux courts-circuits soudains est considérablement améliorée. Il a passé avec succès des tests de court-circuit soudains dans un centre de test reconnu au niveau national, garantissant un fonctionnement stable même dans des conditions défavorables telles que les fluctuations du réseau.

Coûts de maintenance extrêmement faibles :La structure entièrement scellée élimine le besoin de remplacer l’huile du transformateur pendant sa durée de vie normale, réduisant ainsi considérablement la charge de travail et les coûts de maintenance.

Haute adaptabilité et conception esthétique :La conception du réservoir ondulé améliore non seulement l'efficacité de la dissipation thermique, mais donne également lieu à un produit plus compact et plus esthétique, réduisant ainsi l'encombrement de l'installation.

Les produits s'adaptent à l'environnement

Scénarios d'application

Les transformateurs basse tension remplis d'huile triphasés S9 sont principalement utilisés dans les applications de distribution d'énergie sur les terminaux où l'électricité haute tension de 10 kV ou 35 kV doit être convertie en électricité basse tension de 400 V. Les scénarios spécifiques incluent :

Type fermé (série S9-M): Particulièrement adapté aux industries telles que le pétrole et la transformation chimique. Ces environnements contiennent généralement de grandes quantités de pétrole et de produits chimiques ; la structure entièrement scellée isole efficacement les gaz corrosifs, protège les composants internes et garantit un fonctionnement sûr.

Type non fermé (série S9) :Largement utilisé dans les entreprises industrielles et minières, les chantiers de construction, les communautés résidentielles, les centres commerciaux, les aéroports, les gares ferroviaires et autres bâtiments industriels et civils généraux comme centres de distribution d'énergie.

Infrastructures et agriculture :Couramment utilisé dans les métros, les plates-formes de forage, les plates-formes de production pétrolière et les réseaux électriques agricoles urbains et ruraux pour fournir une alimentation électrique stable à divers équipements.

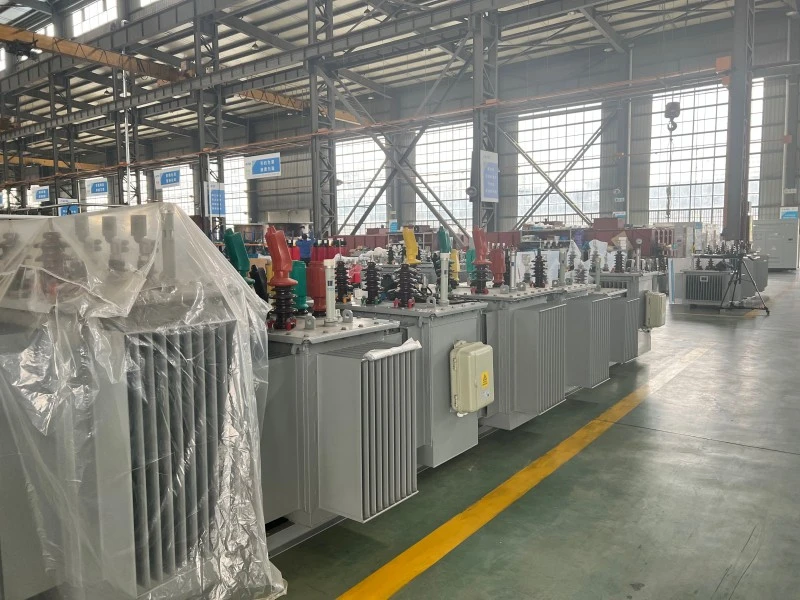

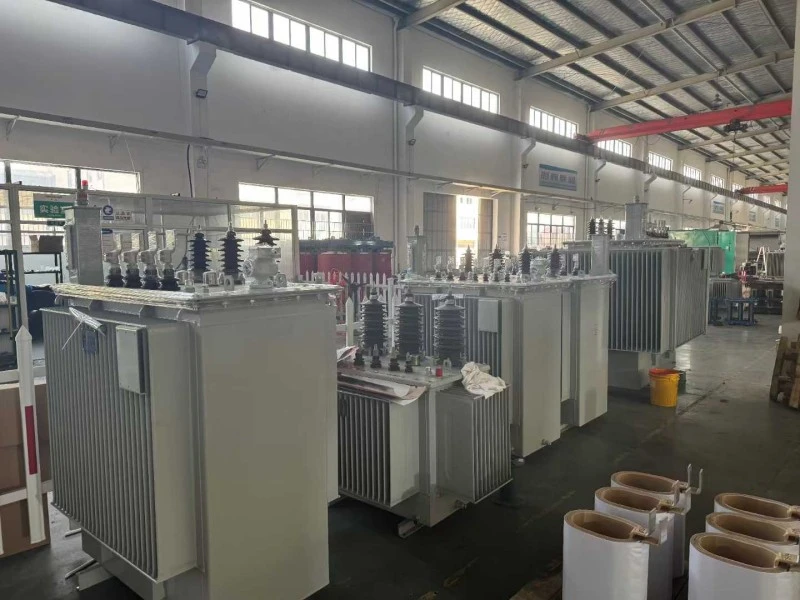

Détails de production

Le transformateur triphasé à huile a fait l'objet d'une optimisation approfondie dans les détails du produit. Grâce à la conception raffinée des composants de base tels que le noyau, les bobines, le réservoir d'huile et les fixations, il atteint de faibles pertes, une fiabilité élevée et des caractéristiques sans entretien.

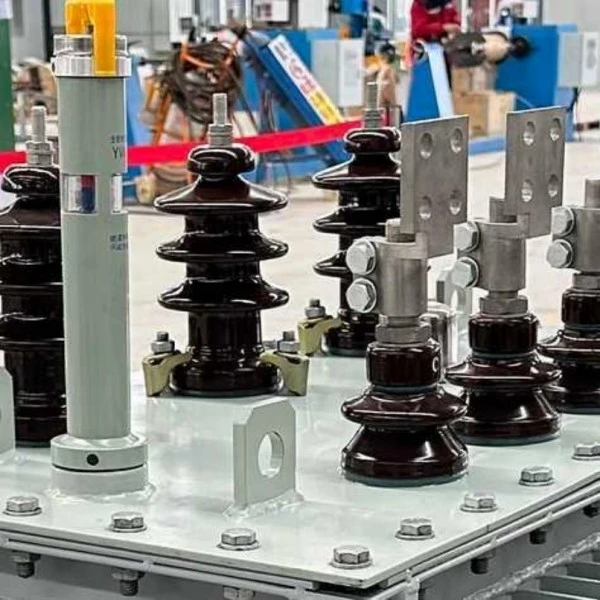

Structure et processus des composants de base

FAQ

Qu'est-ce qu'un transformateur de distribution immergé dans l'huile triphasé S9 ?

Le transformateur de distribution triphasé immergé dans l'huile S9 est un dispositif de distribution d'énergie utilisé pour abaisser l'électricité moyenne tension, telle que 6kV, 10kV, 11kV ou 13,8kV, en électricité basse tension telle que 0,4kV, 0,415kV ou 0,433kV. Il est largement utilisé dans les installations industrielles, les bâtiments commerciaux, les communautés résidentielles, les sites miniers, les réseaux électriques agricoles et les systèmes de distribution de services publics.

Le rapport de tension du transformateur immergé dans l'huile S9 peut-il être personnalisé ?

Oui. Lugao peut personnaliser le rapport de tension en fonction du réseau local et des exigences du projet. Les options courantes incluent 10 kV/0,4 kV, 11 kV/0,415 kV, 13,8 kV/0,4 kV et d'autres combinaisons de tension personnalisées. Le groupe vectoriel, la plage de prélèvement, la fréquence et les accessoires peuvent également être personnalisés.

Quelle plage de capacité est disponible pour ce transformateur ?

Le transformateur de distribution immergé dans l'huile S9 peut être fourni dans différentes capacités nominales selon les exigences du projet. Les capacités courantes incluent 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA et 2500kVA. Veuillez contacter Lugao pour une sélection de modèle approprié en fonction de votre demande de charge.

Quelle est la différence entre les transformateurs immergés dans l'huile S9 et S11 ?

Par rapport à la série S9, lesérie S11a généralement une perte à vide plus faible et de meilleures performances d'économie d'énergie. Le transformateur S9 est encore largement utilisé dans de nombreux projets de distribution en raison de son fonctionnement stable, de sa conception aboutie et de sa rentabilité. La sélection finale dépend du budget du projet, des exigences d'efficacité, des normes locales et des conditions d'exploitation.

Le transformateur à huile S9 est-il adapté à une installation en extérieur ?

Oui. Le transformateur à huile S9 peut être conçu pour une installation en extérieur. Il peut être équipé d'un réservoir d'huile scellé, d'un revêtement anti-corrosion, d'une soupape de surpression, d'un thermomètre, d'un indicateur de niveau d'huile et d'autres accessoires de protection selon les exigences du projet. Pour les environnements difficiles, veuillez fournir l’altitude, la température ambiante, l’humidité et le niveau de pollution avant le devis.

Quelle méthode de refroidissement ce transformateur utilise-t-il ?

Le transformateur de distribution immergé dans l'huile S9 utilise généralement le refroidissement ONAN, ce qui signifie refroidissement naturel Oil Natural Air. L'huile du transformateur circule naturellement à l'intérieur du réservoir pour transférer la chaleur, tandis que la surface externe du réservoir dissipe la chaleur grâce au refroidissement naturel de l'air.

Lugao peut-il fournir un service de transformateur OEM ou personnalisé ?

Oui. Lugao fournit des services de transformateurs OEM et personnalisés. Les options de personnalisation incluent la capacité nominale, le rapport de tension, la fréquence, le groupe vectoriel, la plage de prises, la conception du boîtier, les accessoires du transformateur, la couleur de la peinture, la plaque signalétique et les exigences d'emballage.

Service après-vente produit

1. Une fois le transformateur installé et mis en service sur site, il est garanti sans fuite et la peinture ne s'écaillera pas et ne se décolorera pas. Une garantie de 5 ans est fournie ; tout problème de qualité survenant dans des conditions normales d'utilisation pendant la période de garantie sera couvert par la garantie.

2. Tous les produits sont couverts par un service à vie, garantissant l'intégralité des accessoires du produit.

3. La durée de vie n'est pas inférieure à 30 ans.

4. En cas de panne d'équipement, le fournisseur répondra dans l'heure suivant la réception de la notification de l'acheteur et enverra du personnel technique sur le site dans les 24 heures au niveau national.

Engagement de service

1. Nos produits sont fabriqués en stricte conformité avec les exigences du système de gestion de la qualité ISO9001-2015, garantissant une qualité de produit à 100 % avant de quitter l'usine.

2. Notre société fournit un service complet de prévente, de vente et après-vente pour garantir la satisfaction du client.

1. Notre société offre une garantie de 60 mois. En cas de problème de qualité, nous réparerons ou remplacerons le produit gratuitement, garantissant ainsi une satisfaction client à 100 %.

La conception et les essais des transformateurs doivent être conformes aux normes suivantes :

GB1094.1 ~ 2-1996, GB1094.3-2003, GB1094.5-2008 《Transformateurs de puissance》

GB/T6451-2015 《Spécifications et exigences techniques pour les transformateurs de puissance immergés dans l'huile》

JB/T3837-2010 《Méthode de compilation des désignations de type pour les produits de transformateur》

GB/T311.1-3.11-97 《Techniques de coordination d'isolation et de test haute tension pour les équipements de transmission et de transformation haute tension》

GB10237-88 《Niveaux d'isolation et tests diélectriques pour les transformateurs de puissance - Dégagements dans l'air pour l'isolation externe》

GB7595-87 《Norme de qualité pour l'huile de transformateur en service》

GB7328-87 《Mesure du niveau sonore pour les transformateurs》

GB7534-87 《Mesure de décharge partielle》

GB/T15164-94 《Guide de chargement pour les transformateurs de puissance immergés dans l'huile》

DL/T586-95 《Guide technique pour la supervision de la fabrication des utilisateurs d'équipements électriques》

GB/T311.1-3.11-97 《Techniques de coordination d'isolation et de test haute tension pour les équipements de transmission et de transformation haute tension》

GB2536-1990 《Huile de transformateur》

JB/T56011-92 《Classification de la qualité des produits pour les transformateurs de puissance immergés dans l'huile》

ZBK41005-89 《Niveau sonore des transformateurs 6-220KV》
