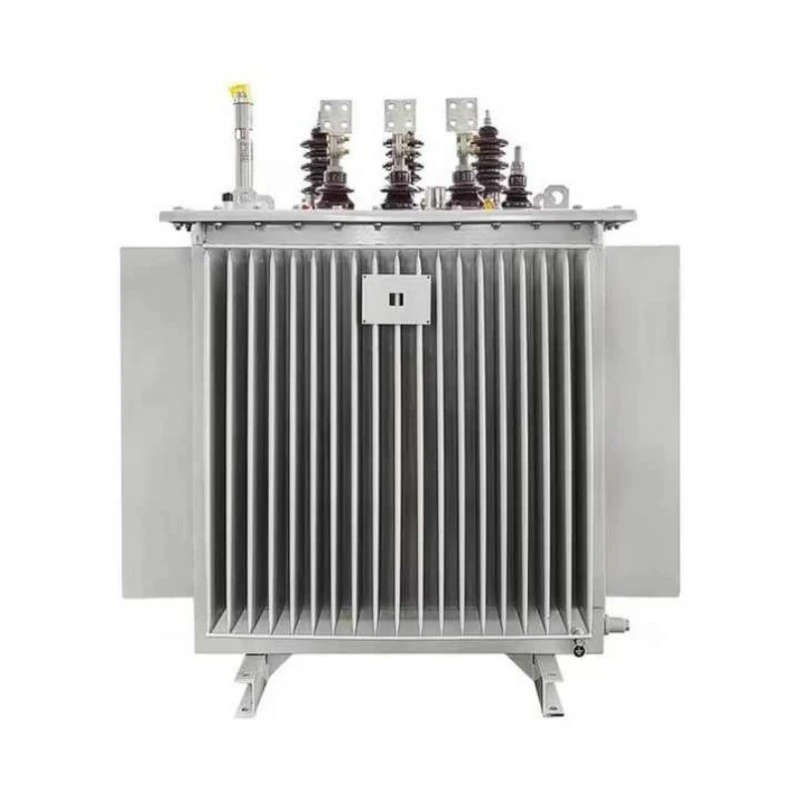

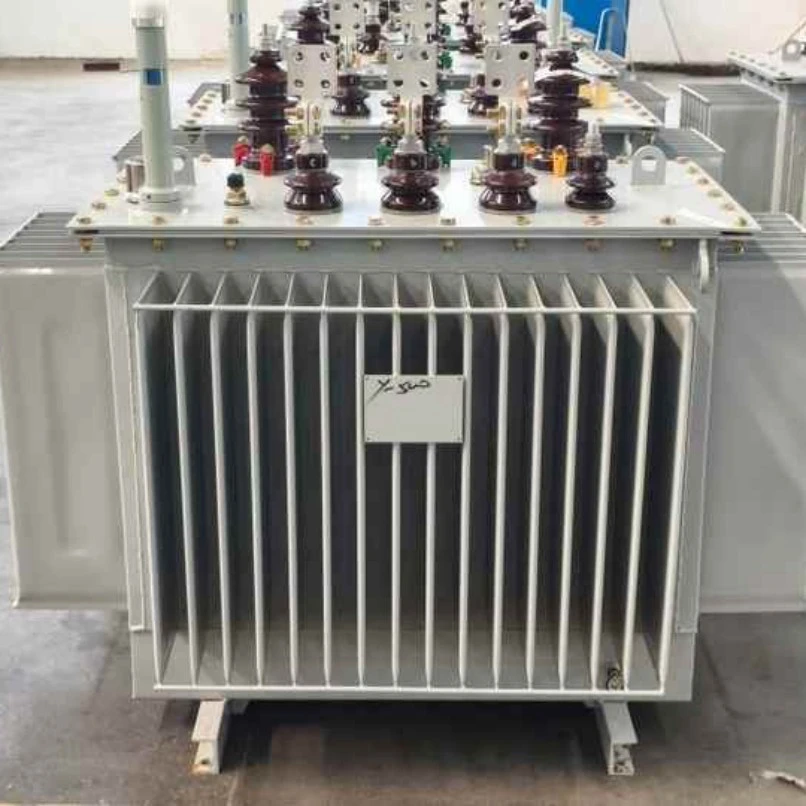

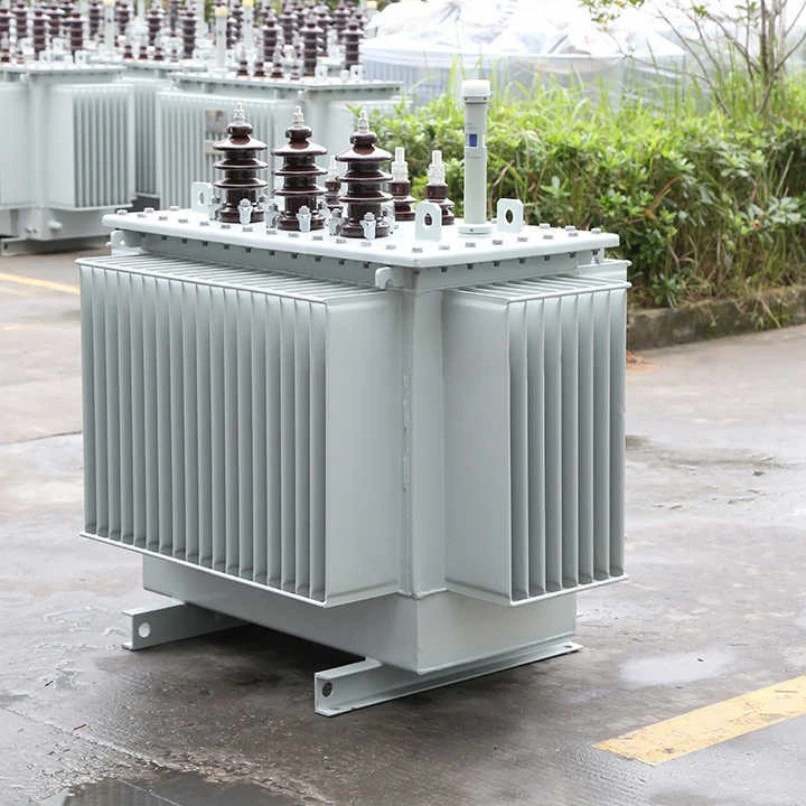

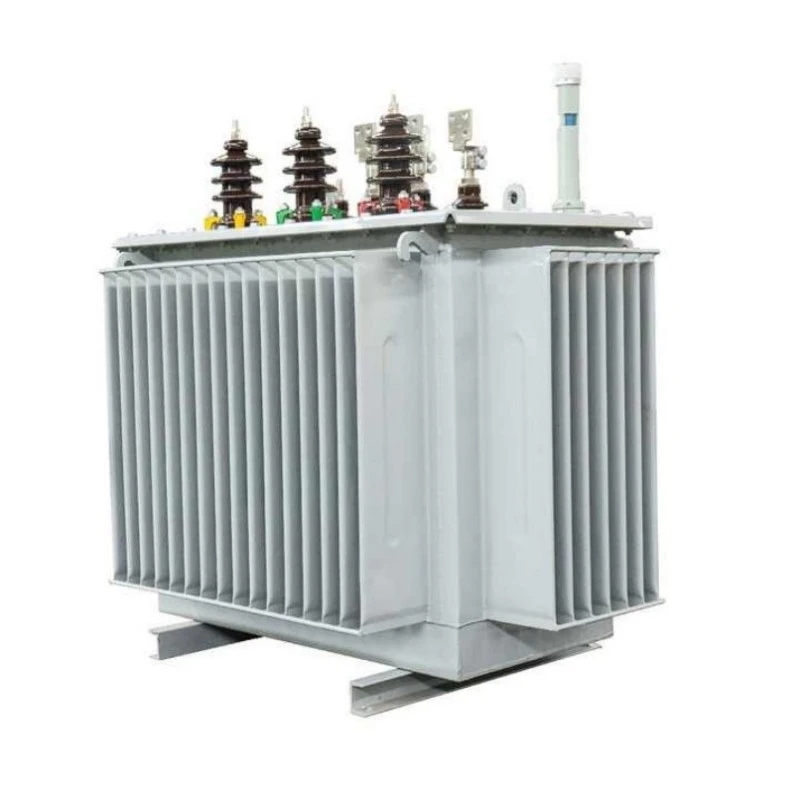

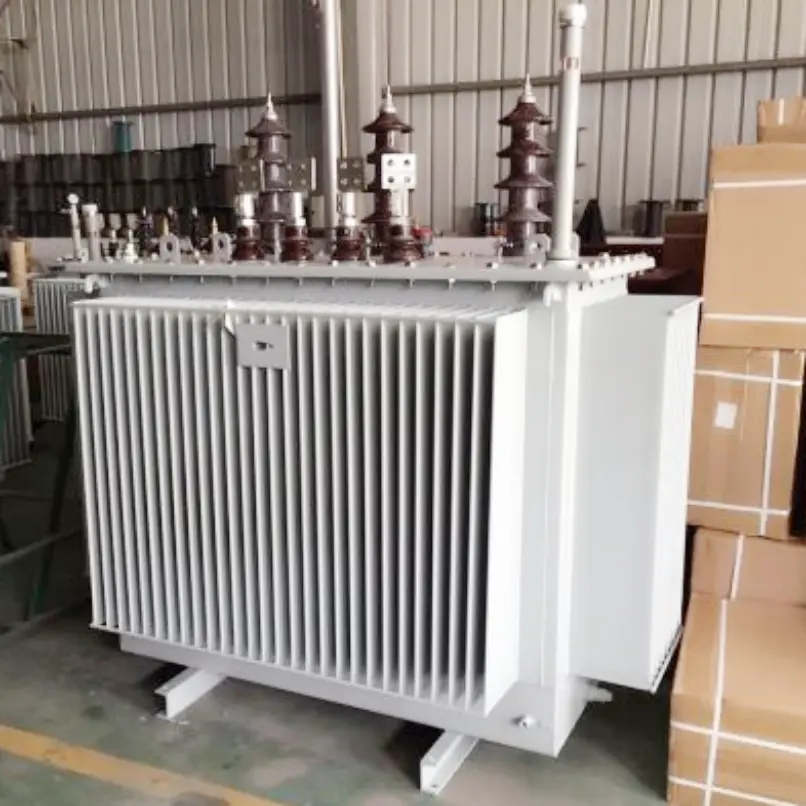

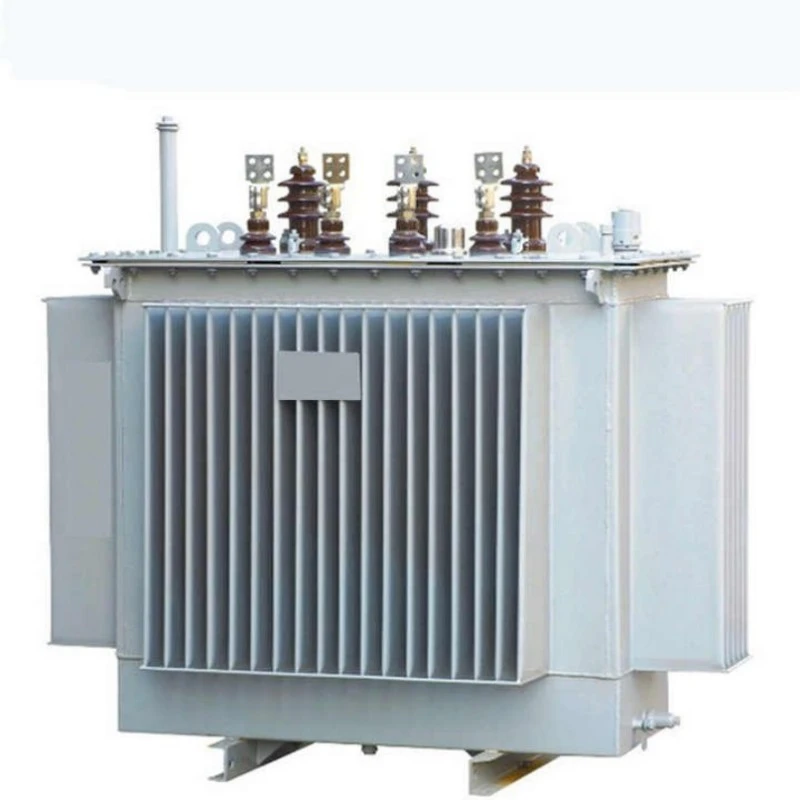

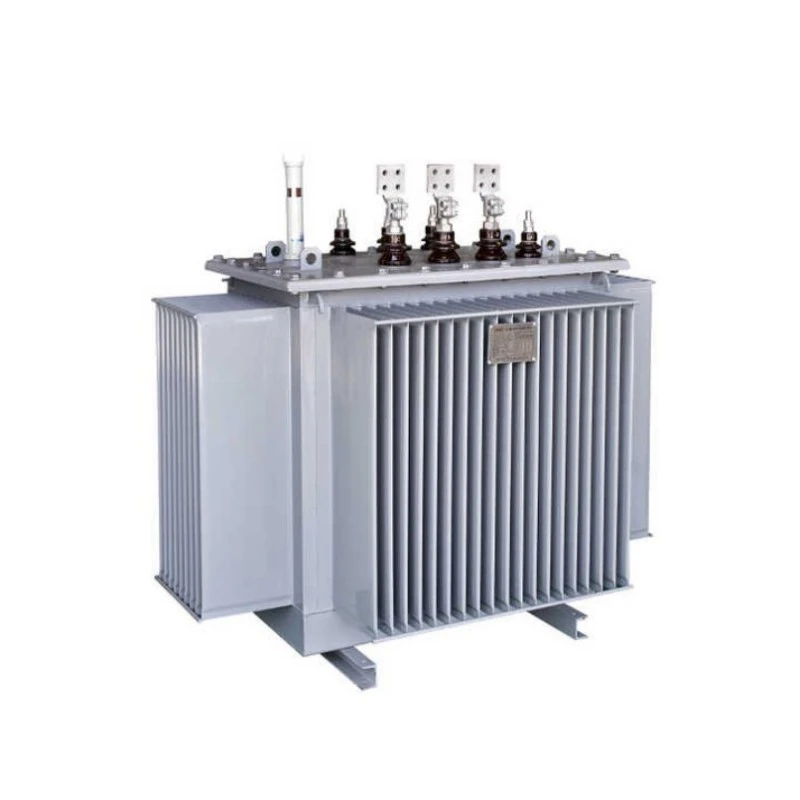

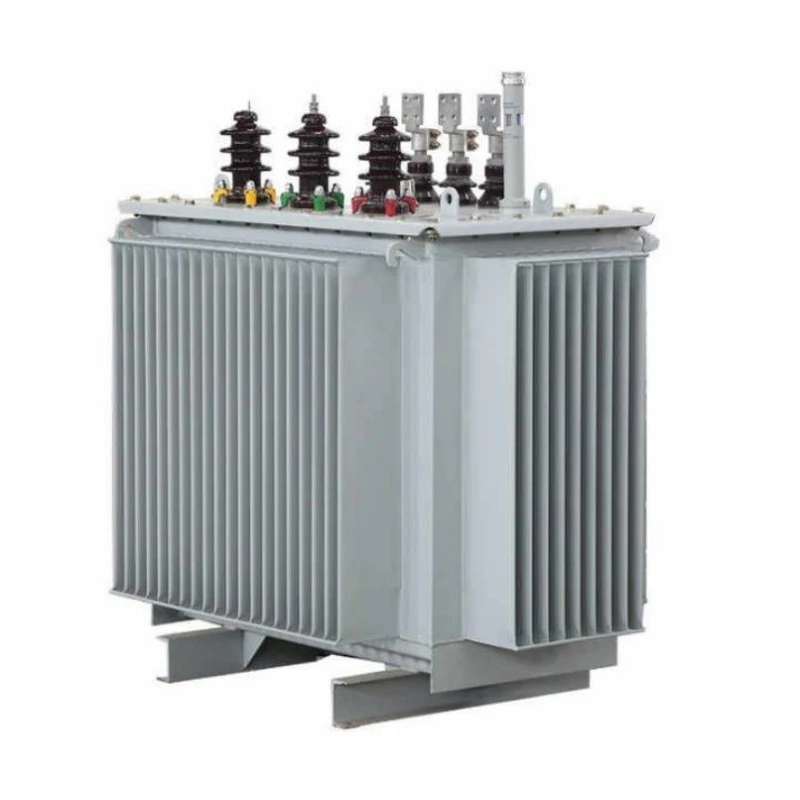

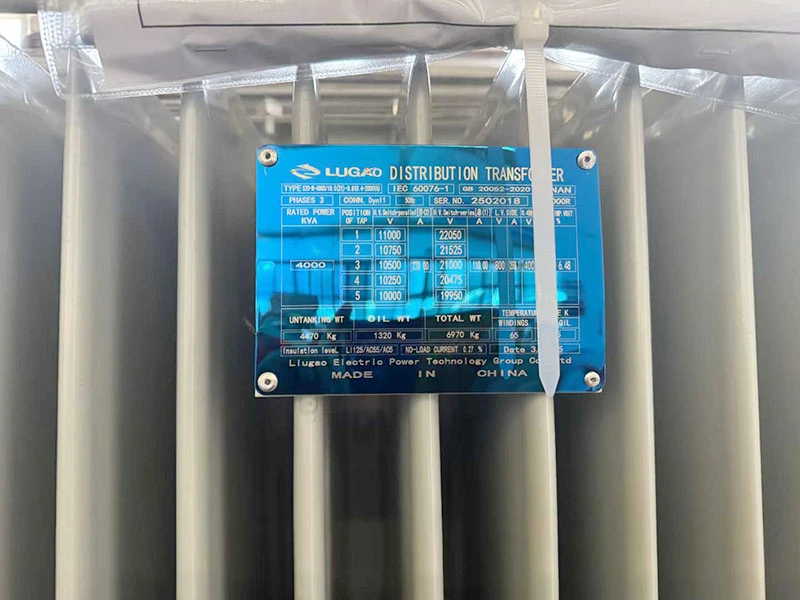

Transformateur immergé dans l'huile électrique de sous-station compacte S11

Le transformateur immergé dans l’huile électrique de sous-station compacte S11 de notre société est une solution hautement efficace et économe en énergie conçue spécifiquement pour les réseaux de distribution d’énergie modernes. L'achat de ce produit vous offre une unité intégrée combinant un transformateur,appareillage haute tensionet des équipements de distribution basse tension, permettant d'économiser considérablement de l'espace d'installation et des coûts de construction.

Ce produit utilise un noyau en acier au silicium à faibles pertes et des enroulements en cuivre à haute conductivité, ce qui entraîne des pertes à vide nettement inférieures aux normes nationales, conduisant à des réductions substantielles de la consommation d'énergie sur un fonctionnement à long terme. Le système de refroidissement immergé dans l'huile assure une excellente dissipation thermique, maintenant un fonctionnement stable même dans des conditions de température et de charge élevées. Sa structure modulaire compacte facilite le transport et l'installation et améliore la sécurité de la maintenance sur site.

Caractéristique du produit et application

Caractéristiques

1. Respecter ou dépasser les normes ANSI.IEC.GB.SANS.Standards

2. Manipulation, installation et fonctionnement en toute sécurité.

3. Apparence attrayante et moderne

4. Structure raisonnable

5. Entièrement scellé

6. Fiabilité accrue du système

7. Haute sécurité et fiabilité de fonctionnement

8. Haute capacité de surcharge et d’efficacité

9. Construction robuste ayant d'excellentes capacités de court-circuit et de résistance thermique

10. Les transformateurs sont plus efficaces grâce aux pertes à vide réduites et aux pertes de charge réduites

Le transformateur immergé dans l'huile électrique de sous-station compacte S11 présente quatre avantages principaux :

Haute efficacité et économie d'énergie :utilisant de l'acier au silicium à faibles pertes et une structure de noyau optimisée, les pertes à vide et les pertes de charge sont nettement inférieures à celles des produits traditionnels, ce qui s'aligne sur les directives nationales en matière d'économie d'énergie et réduit considérablement les coûts d'exploitation sur le long terme.

Dissipation thermique supérieure et capacité de surcharge :comme untransformateur immergé dans l'huile, il utilise une huile isolante haute performance comme moyen de refroidissement et d'isolation, offrant une efficacité de dissipation thermique élevée et maintenant un fonctionnement stable même à haute température, sous forte charge ou dans des conditions difficiles, prolongeant ainsi efficacement la durée de vie de l'équipement.

Conception de structure compacte :Les transformateurs électriques immergés dans l'huile de sous-station compacte S11 sont conçus sur mesure pour les sous-stations compactes, avec un faible encombrement et une structure compacte qui facilite l'installation et la maintenance. Ils sont particulièrement adaptés aux sites de distribution d’énergie intérieurs ou extérieurs où l’espace est limité.

Haute fiabilité et sécurité :la structure entièrement scellée empêche efficacement l'oxydation de l'huile et la pénétration de l'humidité, offrant d'excellentes performances d'isolation et une capacité de résistance aux courts-circuits, garantissant un fonctionnement sûr et stable à long terme dans des conditions de réseau complexes.

Application

Conditions normales de service du transformateur

1. La hauteur au-dessus du niveau de la mer est inférieure à 1 000 m ;

2. Température ambiante ;

3. Température de l'air la plus élevée +40°C ;

4. Température moyenne quotidienne de l'air la plus élevée + 30 °C ;

5. Température moyenne annuelle de l'air la plus élevée +20°C ;

6. Température de l'air extérieur la plus basse -25°C ;

Principaux scénarios d'application

Réseaux urbains de distribution d’énergie :Convient aux sous-stations compactes dans les zones résidentielles, les zones commerciales et les parcs industriels, répondant à une demande d'énergie à haute densité.

Projets de nouvelles énergies :Les transformateurs immergés dans l'huile de sous-station électrique compacte S11 sont largement utilisés dans les étapes d'augmentation ou de distribution des systèmes de production d'énergie photovoltaïque et éolienne, capables de résister aux environnements extérieurs difficiles.

Construction d'infrastructures :Convient aux emplacements ayant des exigences élevées en matière de fiabilité d'alimentation électrique, tels que les aéroports, les métros, les hôpitaux et les centres de données.

Alimentation électrique temporaire et de secours :Structure compacte, facile à transporter, adaptée aux sous-stations temporaires ou aux scénarios de réparation d'urgence.

Paramètre de produit (spécification)

Comparaison des transformateurs S11 VS S13

La sélection du bon transformateur de distribution dépend des objectifs d'efficacité énergétique, du budget et des coûts d'exploitation à long terme de votre projet. Les transformateurs immergés dans l'huile S11 et S13 sont largement utilisés dans les systèmes de distribution d'énergie, mais ils sont conçus pour des priorités de performances différentes.

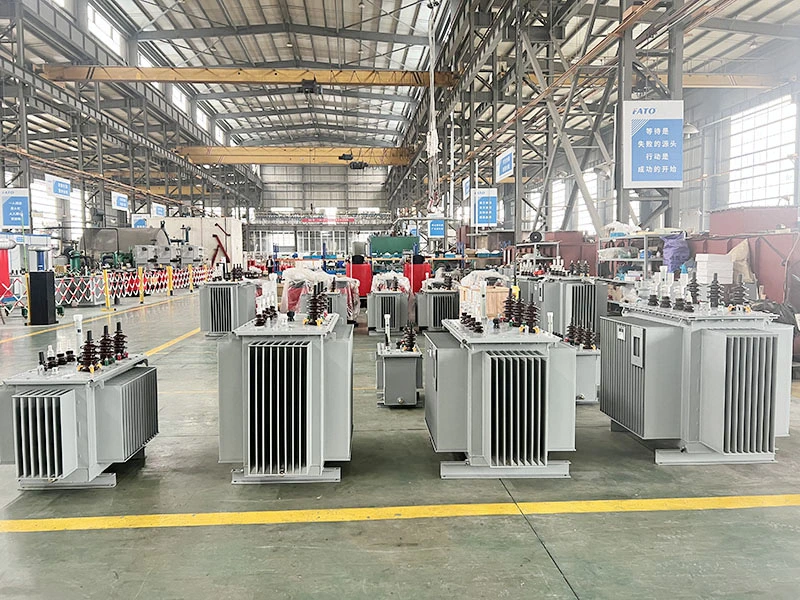

Détails de production

Matériau et processus de base

Le noyau des transformateurs électriques immergés dans l’huile de la sous-station compacte S11 est construit en acier au silicium à grains orientés laminé à froid à haute perméabilité. Les noyaux laminés sont cisaillés avec précision et automatiquement empilés pour garantir des joints serrés et des chemins magnétiques uniformes, minimisant fondamentalement le courant à vide et les pertes parasites.

Structure d'enroulement

Les enroulements haute et basse tension utilisent des conducteurs en cuivre sans oxygène pour une conductivité électrique élevée et de faibles pertes résistives. De plus, les enroulements basse tension adoptent une configuration d'enroulement en feuille avec une isolation intercouche uniforme, ce qui améliore considérablement la capacité de tenue aux courts-circuits.

Système d'isolation

Une huile isolante minérale de haute qualité ou, en option, un fluide isolant à point d'inflammabilité élevé respectueux de l'environnement, est utilisé pour fournir une excellente rigidité diélectrique et une excellente stabilité chimique. Le système d'isolation en papier huilé est soumis à des processus rigoureux de séchage sous vide et de remplissage d'huile pour garantir qu'il ne reste aucune bulle d'air résiduelle, atteignant une tension de démarrage de décharge partielle bien supérieure aux exigences standard, garantissant ainsi une fiabilité opérationnelle à long terme.

Détails de conception structurelle

Réservoir et structure d'étanchéité

Le réservoir intègre un panneau ondulé ou un radiateur à ailettes intégré, répondant aux exigences de refroidissement tout en offrant une flexibilité élastique pour s'adapter automatiquement aux fluctuations du volume d'huile. La structure entièrement scellée est équipée d'une soupape de surpression et d'un indicateur de niveau d'huile, empêchant tout contact entre l'huile et l'air ambiant, évitant ainsi l'oxydation et l'absorption d'humidité, et prolongeant les intervalles de remplacement d'huile.

Conception intégrée compacte

Optimisés pour les applications de sous-stations compactes, les transformateurs électriques immergés dans l'huile de sous-station compacte S11 permettent une intégration préinstallée avec un appareillage de commutation haute tension et des panneaux de distribution basse tension. Les dimensions externes sont calculées avec précision pour minimiser l'encombrement tout en répondant aux exigences de dégagement électrique et de distance d'isolation. Les pattes de levage, les trous de montage de la base et les méthodes d'entrée de câble sont standardisés pour faciliter une installation et une connexion rapides sur site.

Configuration de protection et de contrôle

Surveillance et protection de la température

Une jauge de température d'huile et un indicateur de température d'enroulement sont fournis en standard, permettant une surveillance de la température en temps réel et offrant des contacts d'alarme et de déclenchement configurables. Pour les transformateurs de grande capacité, un système de mesure de température à fibre optique en option permet une surveillance précise des températures des points chauds des enroulements, fournissant ainsi un support de données pour la gestion dynamique de la charge.

Protection contre la pression et le niveau d'huile

Une soupape de surpression est installée pour relâcher automatiquement la pression en cas de pression interne anormale du réservoir, empêchant ainsi la déformation ou la rupture. La jauge de niveau d'huile est dotée d'une fonction d'alarme de niveau d'huile bas, permettant une intervention de maintenance ou une détection de fuite en temps opportun.

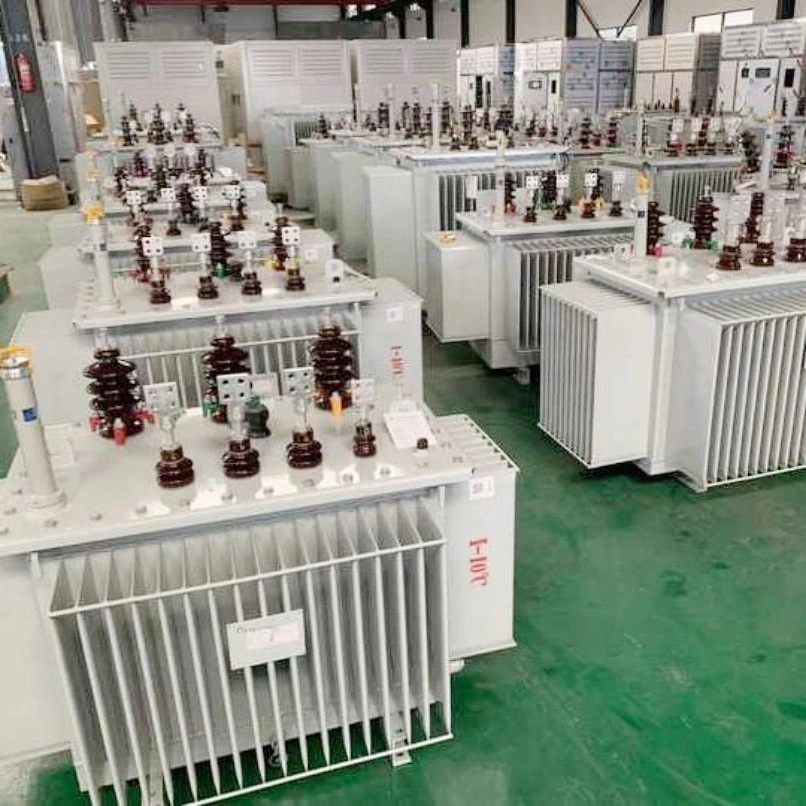

Assurance qualité et tests

Chaque transformateur est soumis à des tests de type complets et à des tests de routine avant la livraison, y compris des tests de perte à vide et de perte de charge, des tests d'impédance de court-circuit, des tests de tenue aux surtensions induites, des tests de décharge partielle et des tests de choc de foudre. Tous les indicateurs de performance clés dépassent les exigences des normes nationales et des spécifications CEI, garantissant ainsi un fonctionnement stable à long terme dans des conditions de terrain complexes.

Pourquoi choisir Lugao Power ?

Avec des capacités de fabrication avancées et un système de gestion de la qualité rigoureux, Lugao Power fournit des solutions d'équipement de distribution d'énergie fiables à ses clients du monde entier.

Fabricant spécialisé— Lugao a plus de 10 ans d'expérience dans le secteur des équipements de transport et de distribution d'énergie, spécialisé dans la conception et la fabrication de transformateurs immergés dans l'huile,transformateurs secs, sous-stations préfabriquées et appareillage moyenne et haute tension.

Contrôle de qualité strict— Chaque transformateur immergé dans l'huile de la série S11 est soumis à des tests de routine complets avant de quitter l'usine, y compris des tests à vide et de perte de charge, des tests de résistance d'isolement, des mesures de résistance d'enroulement, des tests de tension de tenue diélectrique et des inspections d'acceptation en usine, pour garantir la fiabilité pendant le fonctionnement sur site.

Solutions d'ingénierie personnalisées— Nous proposons des services de personnalisation pour les tensions nominales, la capacité, les groupes de connexion, les méthodes de refroidissement, les conceptions de boîtiers et les configurations d'installation pour répondre aux besoins de divers secteurs, notamment les services publics, l'industrie, les énergies renouvelables et les projets d'infrastructure.

Conception économe en énergie— Nos transformateurs sont fabriqués à partir de tôles d'acier au silicium à grains orientés laminées à froid de haute qualité et d'enroulements en cuivre à haute conductivité, conçus pour réduire la consommation d'énergie, améliorer l'efficacité opérationnelle et réduire le coût total de possession sur l'ensemble du cycle de vie.

Conformité aux normes internationales—— Nos produits sont fabriqués selon un système de gestion de la qualité certifié ISO et sont conformes aux normes CEI, GB et autres normes internationales pertinentes. Les rapports d’essais de type et la documentation technique sont disponibles sur demande.

Approvisionnement mondial fiable—— Soutenu par une équipe d'ingénierie et d'exportation expérimentée, Lugao fournit à ses clients mondiaux des conseils techniques, des devis rapides, des services OEM/ODM flexibles, un emballage sécurisé et un support après-vente réactif.

Service après-vente produit

1. Une fois le transformateur installé et mis en service sur site, il est garanti sans fuite et la peinture ne s'écaillera pas et ne se décolorera pas. Une garantie de 5 ans est fournie ; tout problème de qualité survenant dans des conditions normales d'utilisation pendant la période de garantie sera couvert par la garantie.

2. Tous les transformateurs immergés dans l'huile de sous-station électrique compacte S11 sont couverts par un service à vie, garantissant l'intégralité des accessoires du produit.

3. La durée de vie n'est pas inférieure à 30 ans.

4. En cas de panne d'équipement, le fournisseur répondra dans l'heure suivant la réception de la notification de l'acheteur et enverra du personnel technique sur le site dans les 24 heures au niveau national.

Engagement de service

1. Le transformateur immergé dans l'huile électrique de la sous-station compacte S11 est fabriqué en stricte conformité avec les exigences du système de gestion de la qualité ISO 9001-2008, garantissant que le produit répond à 100 % aux normes de qualité avant de quitter l'usine.

2. Notre société fournit un service complet de prévente, de vente et après-vente pour garantir la satisfaction du client.

2. Notre société offre une garantie de 60 mois. En cas de problème de qualité, nous réparerons ou remplacerons le produit gratuitement, garantissant ainsi une satisfaction client à 100 %.

La conception et les essais des transformateurs doivent être conformes aux normes suivantes :

GB1094.1 ~ 2-1996, GB1094.3-2003, GB1094.5-2008 《Transformateurs de puissance》

GB/T6451-2015 《Spécifications et exigences techniques pour les transformateurs de puissance immergés dans l'huile》

JB/T3837-2010 《Méthode de compilation des désignations de type pour les produits de transformateur》

GB/T311.1-3.11-97 《Techniques de coordination d'isolation et de test haute tension pour les équipements de transmission et de transformation haute tension》

GB10237-88 《Niveaux d'isolation et tests diélectriques pour les transformateurs de puissance - Dégagements dans l'air pour l'isolation externe》

GB7595-87 《Norme de qualité pour l'huile de transformateur en service》

GB7328-87 《Mesure du niveau sonore pour les transformateurs》

GB7534-87 《Mesure de décharge partielle》

GB/T15164-94 《Guide de chargement pour les transformateurs de puissance immergés dans l'huile》

DL/T586-95 《Guide technique pour la supervision de la fabrication des utilisateurs d'équipements électriques》

GB/T311.1-3.11-97 《Techniques de coordination d'isolation et de test haute tension pour les équipements de transmission et de transformation haute tension》

GB2536-1990 《Huile de transformateur》

JB/T56011-92 《Classification de la qualité des produits pour les transformateurs de puissance immergés dans l'huile》

ZBK41005-89 《Niveau sonore des transformateurs 6-220KV》
