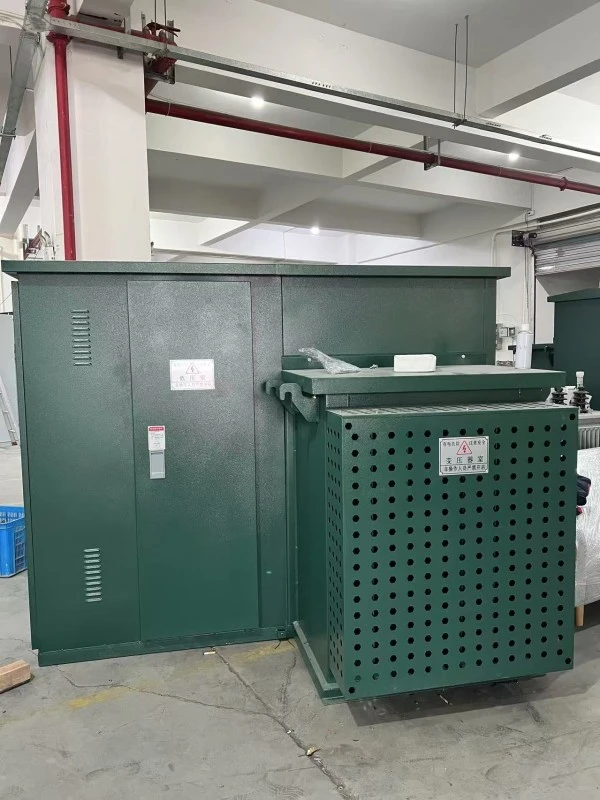

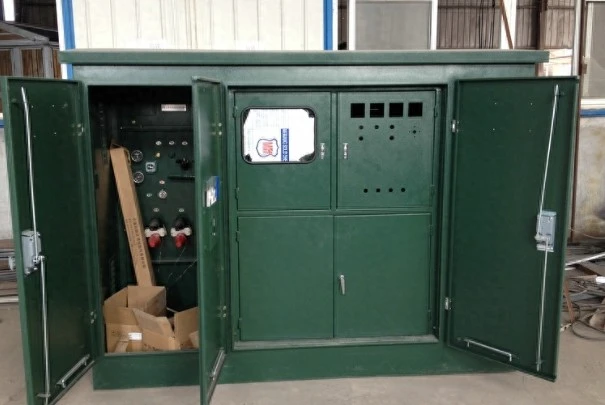

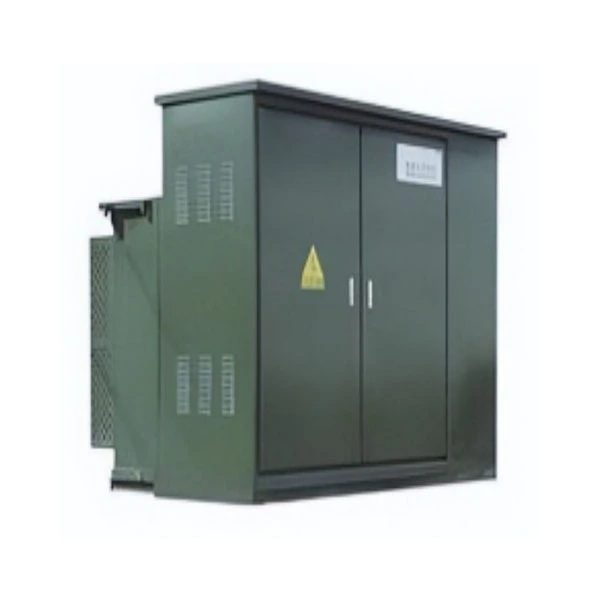

Sous-station compacte de type américain, isolation d'huile de transformateur, type boîte

La sous-station compacte de type américain à isolation par huile de transformateur est une solution de distribution d'énergie entièrement intégrée et préfabriquée. Par définition, il s'agit d'un ensemble compact monté sur patins qui combine unappareillage haute tension, un transformateur de puissance immergé dans l'huile et des panneaux de distribution basse tension dans un seul boîtier métallique scellé.

Qu'est-ce que c'est :

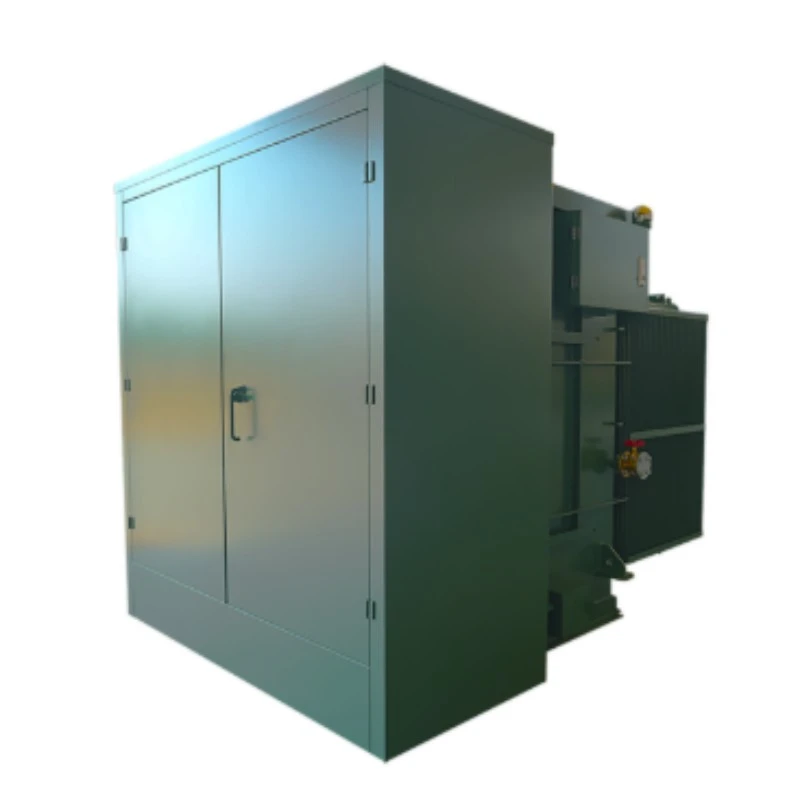

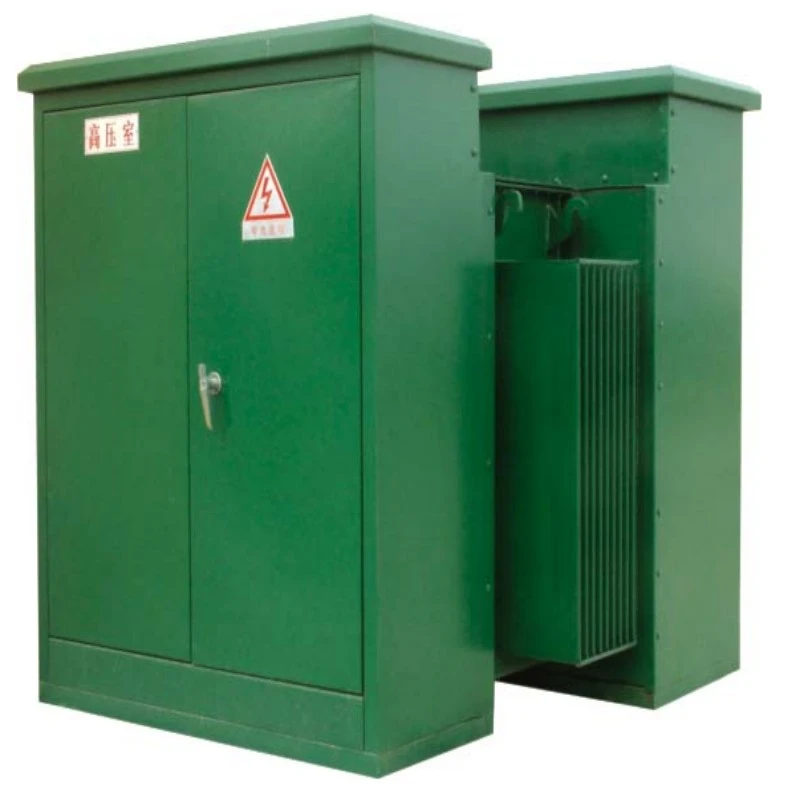

Contrairement aux sous-stations traditionnelles de style européen qui séparent les composants, cetteUnité de type américainutilise l'huile de transformateur à la fois comme isolant électrique et comme moyen de refroidissement. Le réservoir du transformateur est structurellement intégré au boîtier, créant un facteur de forme unifié de type « boîte ».

Ce qu'il fait :

Cette sous-station est conçue pour transformer l'électricité primaire haute tension (généralement de 12 kV à 36 kV) en énergie utilisable basse tension (208 V à 480 V). Il remplit trois fonctions essentielles :

1. Abaisseur de tension : réduit la moyenne tension aux tensions d'utilisation.

2. Protection : abrite des fusibles et des disjoncteurs pour protéger les réseaux en aval des défauts.

3. Distribution : Gère et distribue l'électricité aux communautés résidentielles, aux centres commerciaux ou aux installations industrielles.

La sous-station compacte de type américain à isolation d'huile de transformateur excelle dans les environnements où l'espace est limité mais où la fiabilité ne peut être compromise. Il élimine le besoin d’une cour clôturée séparée ou d’une chambre forte en béton, car toutes les pièces sous tension sont entièrement fermées.

Paramètre de produit (spécification)

Caractéristique du produit et application

Q1 : Qu'est-ce qui différencie la sous-station compacte de type américain d'isolation d'huile de transformateur de type boîte d'un transformateur standard monté sur socle ?

A1 : La différence réside dans l’intégration. Un transformateur standard monté sur socle n'est qu'un transformateur. Notre sous-station compacte de type boîte américaine comprend un compartiment haute tension avec des interrupteurs-sectionneurs et des fusibles, ainsi qu'un panneau de disjoncteurs basse tension. Il s'agit d'une « sous-station dans une boîte », alors qu'une unité standard est simplement un transformateur. L'isolation à l'huile offre également une capacité supérieure d'extinction d'arc en cas de panne.

Q2 : Comment l’isolation à l’huile profite-t-elle à mon activité dans des climats extrêmes ?

A2 : L’huile de transformateur a une rigidité diélectrique supérieure à celle de l’air et une conductivité thermique nettement meilleure. Dans les climats chauds (jusqu'à 50°C), l'huile absorbe la chaleur du noyau et des serpentins et la dissipe à travers les parois ondulées du réservoir. Dans les climats froids, l’huile maintient une viscosité stable, empêchant ainsi la formation d’arcs internes. Cela rend la sous-station compacte de type américain à isolation par huile de transformateur idéale pour les déserts, les régions côtières et les cols de montagne enneigés.

Q4 : Puis-je personnaliser la configuration de la sortie basse tension ?

A4 : Oui. Nous proposons des panneaux basse tension configurables de 2 à 8 voies, y compris des sorties MCCB (Molded Case Circuit Breaker). Vous pouvez également ajouter des compartiments de mesure, des parafoudres et des condensateurs de correction automatique du facteur de puissance.

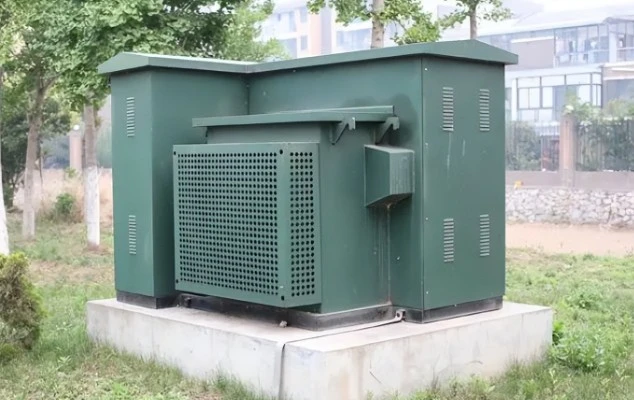

Scénarios d'application

1. Lotissements résidentiels : alimente les réseaux d’alimentation souterrains pour les complexes résidentiels.

2. Parcs éoliens et solaires : augmente la tension du générateur ou diminue la tension du réseau pour l'alimentation auxiliaire.

3. Stations de recharge EV : Fournit une alimentation dédiée de 480 V-3 phases pour les chargeurs CC rapides.

4. Parcs industriels : Sert de sous-station compacte temporaire ou permanente pour l’énergie de construction.

5. Projets de rénovation urbaine : remplace les anciens transformateurs de type voûte là où les inondations constituent un risque.

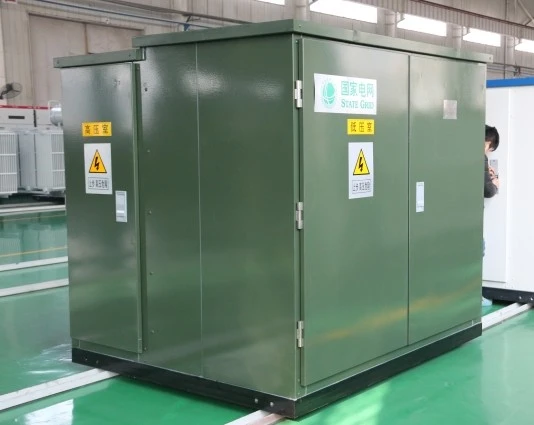

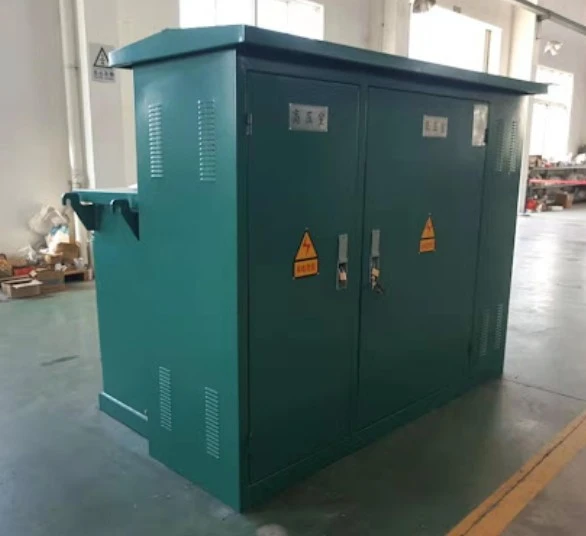

Détails de production et avantages concurrentiels

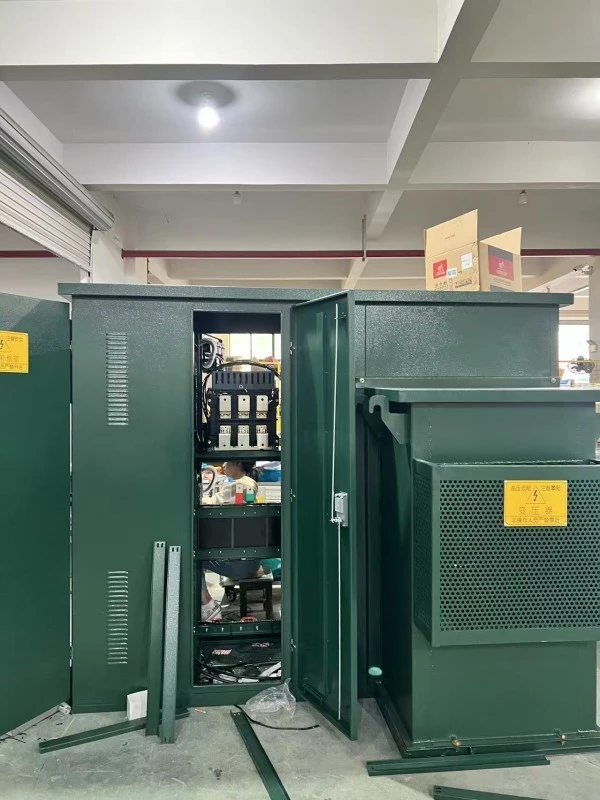

Composants détaillés :

● Construction du réservoir : Notre réservoir utilise de l'acier laminé à froid de 2,5 mm à 3,0 mm (les concurrents utilisent souvent du 1,5 mm). Les ailettes ondulées sont soudées par robot pour une prévention à 100 % des fuites d'huile.

● Noyau et enroulements : nous utilisons de l'acier au silicium à grains orientés à haute perméabilité (qualité M4). Les enroulements en cuivre (et non en aluminium) sont entièrement recuits pour réduire la perte par hystérésis.

● Qualité de l'huile : Nous remplissons avec de l'huile de transformateur inhibée (norme CEI 60296) avec une tension de claquage >60kV. En option : Ester naturel (huile végétale) pour les besoins biodégradables.

● Interrupteur HT : comprend un interrupteur-sectionneur à 4 positions (Fermé/Ouvert/Mise à la terre/Connecté) avec des indicateurs de rupture visibles.

● Système de peinture : prétraitement en 5 étapes + apprêt époxy riche en zinc + couche de finition polyester. Testé au brouillard salin pendant plus de 500 heures.

Avantages de production par rapport aux concurrents :

Foire aux questions

Q1 : La sous-station compacte de type américain avec isolation d'huile de transformateur est arrivée avec une faible pression d'huile. Est-ce que ça fuit ?

R : Non. Nous expédions les unités avec une petite couverture d’azote pour éviter l’oxydation. Le manomètre peut indiquer zéro. Après avoir rempli d'huile fraîche jusqu'à l'indicateur de niveau (environ 5 à 10 cm au-dessus du noyau), laissez reposer pendant 6 heures. Si le niveau redescend dans les 24 heures, contactez-nous pour une inspection des joints.

Q4 : Fournissez-vous des pièces de rechange pour la sous-station de type américain compacte de type boîte d'isolation d'huile de transformateur ?

R : Oui. Nous stockons des fusibles haute tension (style bay-o-net), des disjoncteurs basse tension, des jauges de niveau d'huile, des soupapes de surpression et des kits de joints depuis plus de 10 ans. Commandez n'importe quelle pièce de rechange via notre portail web pour une expédition sous 48 heures.

Q5 : Comment tester la qualité de l'huile après 2 ans de fonctionnement ?

R : Utilisez un testeur de rigidité diélectrique de l'huile (ASTM D877). Prélevez un échantillon de la vanne de vidange inférieure. La rigidité diélectrique doit être >30kV. Si elle descend en dessous de 20 kV, filtrez l'huile ou remplacez-la. Nous recommandons une analyse annuelle des gaz dissous (DGA) pour les unités supérieures à 1 000 kVA.

Q6 : La sous-station compacte de type américain avec isolation à l'huile du transformateur est-elle compatible avec les systèmes de réseau intelligent ?

R : Absolument. Les modules complémentaires en option incluent : des unités de surveillance à distance 4G/5G (température de l'huile, pression, courant de charge) et des ports RS485/Modbus RTU. Vous pouvez l'intégrer directement dans votre système SCADA.

Service après-vente

Période de garantie : 12 mois à compter de la date de mise en service ou 14 mois à compter de la date d'expédition (selon la première éventualité).

Couverture : Tous les défauts de fabrication, y compris les défaillances du noyau, les courts-circuits des enroulements, les fuites d'huile des soudures etappareillage de commutationpanne mécanique.
