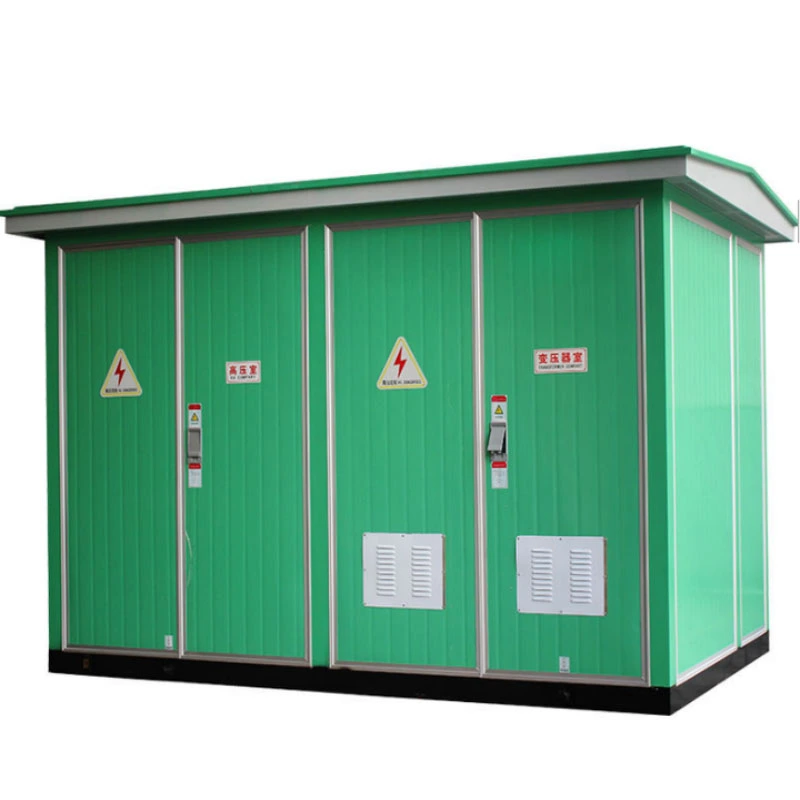

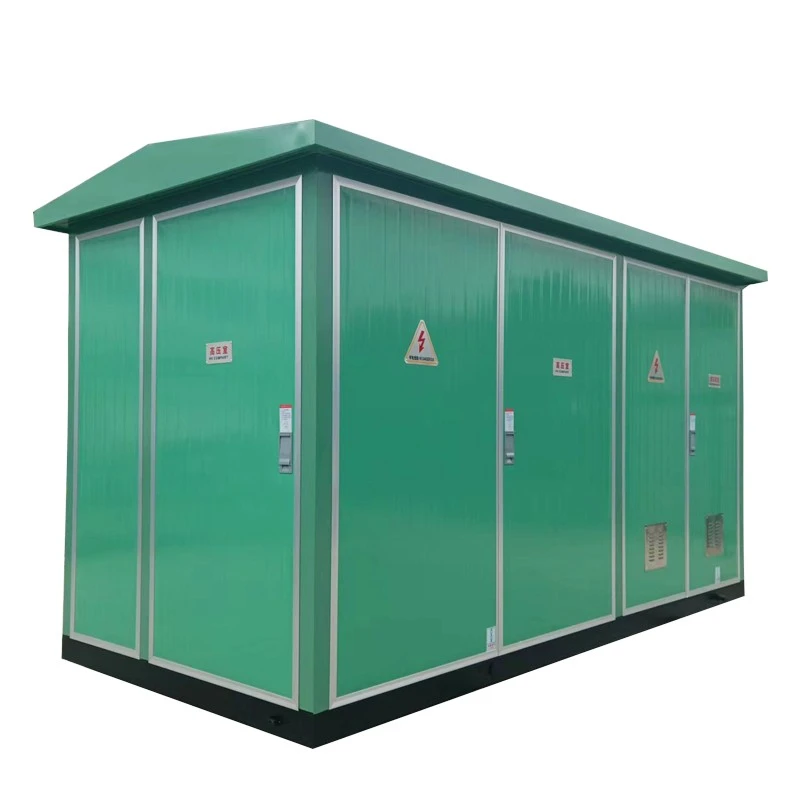

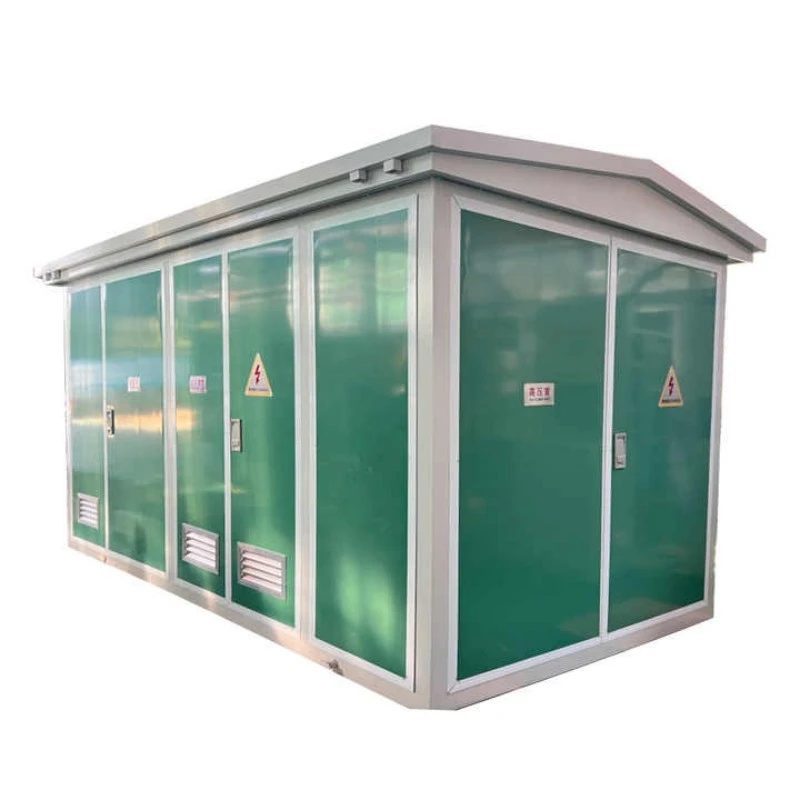

Sous-station extérieure préfabriquée intelligente de type boîte

Quel est cet équipement ?

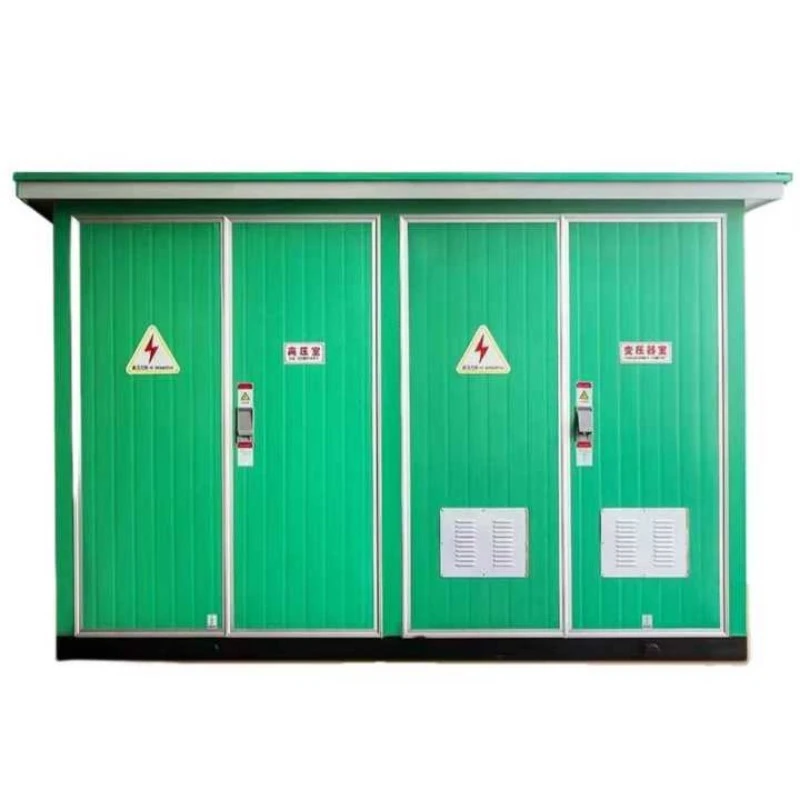

La sous-station extérieure préfabriquée intelligente de type boîte YB-24 est une unité de distribution d'énergie compacte et assemblée en usine qui intègreappareillage haute tension, un transformateur de puissance et un équipement de distribution basse tension dans un seul boîtier résistant aux intempéries. Il appartient à la famille des postes préfabriqués, également appelés « postes compacts » ou « postes packagés ».

Répartition du code du modèle :

YB — Sous-station préfabriquée de type boîte

24 — Code de série de conception, représentant le contrôle intelligent et la configuration modulaire

Qu'est-ce que ça fait ?

La fonction principale de cet équipement est de recevoir de l'énergie électrique haute tension (généralement 10 kV ou 35 kV), de la réduire à basse tension (400 V/380 V) via un transformateur intégré et de la distribuer en toute sécurité aux charges des utilisateurs finaux telles que les communautés résidentielles, les places commerciales, les usines ou les bornes de recharge pour véhicules électriques.

Contrairement aux sous-stations traditionnelles de construction civile, le YB-24 ne nécessite pas d'assemblage sur site de composants individuels. Il est entièrement pré-câblé, pré-testé et expédié comme une seule unité. Il utilise un transformateur à huile sèche sans huile ou biodégradable (en option) et repose sur un refroidissement par air naturel ou forcé. Le système de contrôle intelligent permet l'acquisition de données à distance, l'alarme de panne et la commutation automatique, ce qui le rend idéal pour les applications de réseaux intelligents.

Avantages du produit

La sous-station extérieure préfabriquée intelligente de type boîte YB-24 offre des avantages évidents par rapport aux sous-stations traditionnelles :

1. Gain de place et installation rapide

Occupe seulement 40 % de l'empreinte au sol d'une sous-station civile conventionnelle

Peut être installé sur une simple dalle de béton en 2-3 jours

Pas besoin de locaux techniques séparés ni de gaines de ventilation

2. Haute intelligence

Standard équipé de RTU (Remote Terminal Unit)

Prend en charge la communication 4G/5G ou fibre

Surveillance en temps réel de la tension, du courant, du facteur de puissance, de la température et de l'état de la porte

Déclenchement/fermeture à distance et réglage des paramètres

3. Sécurité et protection de l'environnement

Conception sans huile en option (transformateur de type sec)

Compartiment haute tension résistant aux arcs

L'indice de protection IP54 empêche la pénétration de poussière et d'eau

Entrée de câble par le bas, éliminant les pièces sous tension exposées

4. Cycle de vie rentable

Investissement initial 30 à 40 % inférieur à celui des sous-stations civiles

Réduction de 60% des coûts de génie civil

Coût de maintenance réduit grâce au remplacement des composants modulaires

5. Adaptabilité aux environnements difficiles

Plage de température de fonctionnement : -25°C à +55°C

Revêtement anticorrosion pour zones côtières ou industrielles

Système de chauffage interne en option pour les régions froides

Caractéristique du produit

Application du produit

La sous-station extérieure préfabriquée intelligente de type boîte YB-24 convient à un large éventail de scénarios où un déploiement rapide, un faible encombrement et un fonctionnement intelligent sont requis.

Détails de production

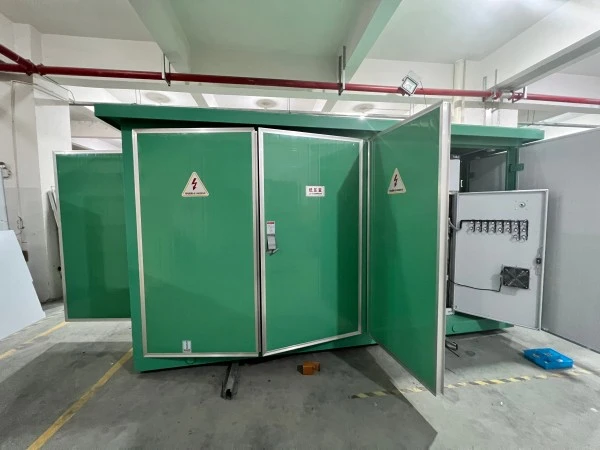

1. Fabrication de boîtiers

Poinçonnage, pliage et soudage CNC pour une haute précision

Revêtement en poudre double couche (primaire riche en zinc + top coat polyester) ≥80μm

Test au brouillard salin ≥500 heures

Toit avec pente de 5° pour éviter l'accumulation d'eau

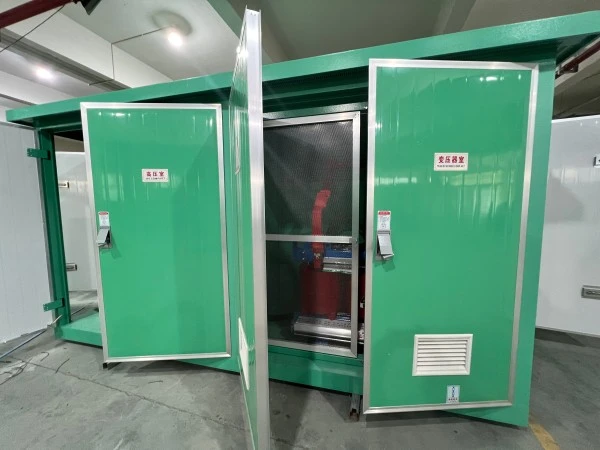

2. Disposition interne

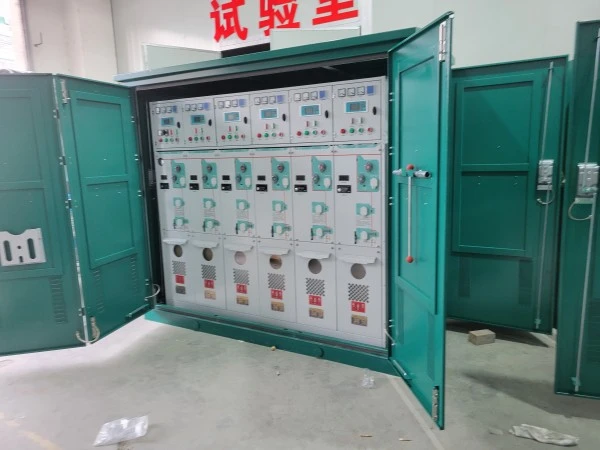

Compartiment HT : unité principale à anneau SF6 ou interrupteur-sectionneur, parafoudre, fusible haute tension

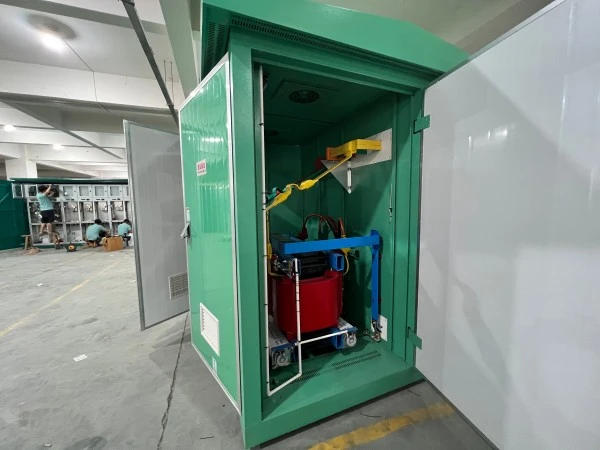

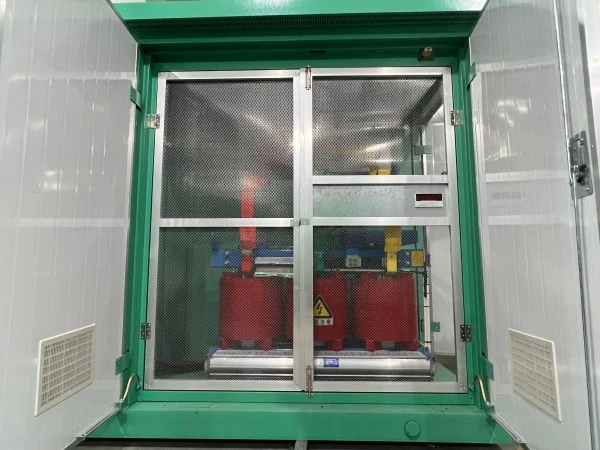

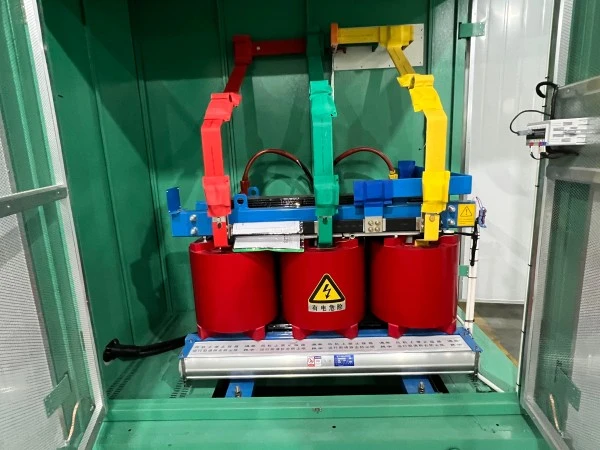

Compartiment transformateur : Transformateur monté sur roulettes, façade amovible pour un entretien facile

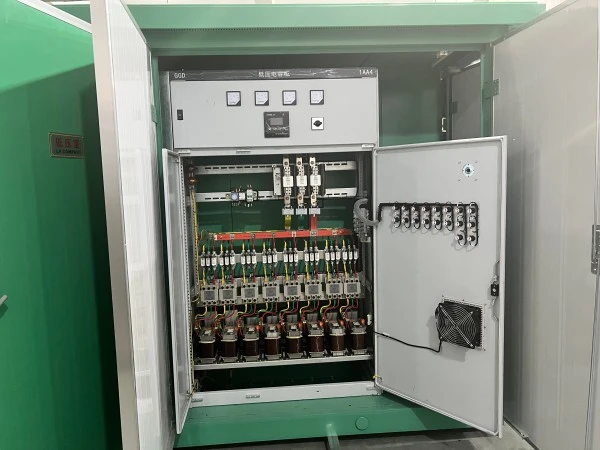

Compartiment BT : Disjoncteur principal, disjoncteurs de dérivation, batterie de condensateurs automatique, terminal de surveillance intelligent

Tous les compartiments séparés par des cloisons métalliques ignifuges (Classe A)

3. Détails du système intelligent

Surveillance de la température : capteurs PT100 sur les enroulements du transformateur et à l'intérieur du boîtier

État de la porte : interrupteur à contact magnétique avec alarme vers le cloud

Comptage d'énergie : Compteur bidirectionnel classe 1 ou 0,5S

Télécommande : prend en charge IEC 60870-5-101/104, DNP3.0

Contrôle local : IHM protégée par mot de passe avec journalisation des événements

4. Entrée de câble et mise à la terre

Entrée de câble inférieure avec passe-fils en caoutchouc (indice IP54 maintenu)

Jeu de barres de mise à la terre en cuivre dédié (40 × 4 mm) dans tous les compartiments

Résistance de mise à la terre ≤4Ω

5. Tests de qualité avant la livraison

Test de tenue à la tension à fréquence industrielle (35 kV côté HT, 2,5 kV côté BT)

Rapport de transformation du transformateur et test de perte à vide

Test de communication du système intelligent (ping continu de 30 minutes)

Test de pluie (simulé 10mm/min pendant 1 heure)

Emballage et service après-vente

Conditionnement

Unité entière enveloppée dans un film étirable + coins en carton ondulé

Base de palette en bois avec emplacements pour chariot élévateur

Sacs déshydratants à l'intérieur du boîtier pour éviter l'humidité pendant le transport

Toutes les ouvertures extérieures scellées avec du ruban étanche

Engagement de service après-vente

Période de garantie : 12 mois à compter de la date d'expédition (extensible à 24 ou 36 mois avec un contrat de service payant)

Foire aux questions (FAQ)

Q1 : La sous-station extérieure préfabriquée intelligente de type boîte YB-24 est-elle adaptée aux zones côtières à forte salinité ?

R : Oui. Le boîtier standard utilise un revêtement en poudre anticorrosion d'une épaisseur ≥80 μm et passe un test au brouillard salin de 500 heures. Pour les environnements hautement corrosifs (par exemple, ports, usines chimiques), nous proposons des boîtiers en acier inoxydable 304/316 et un revêtement supplémentaire sur les jeux de barres internes.

Q2 : Le transformateur peut-il être remplacé sans remplacer la sous-station entière ?

R : Oui. Le compartiment du transformateur est conçu avec des panneaux latéraux amovibles et des rails à rouleaux. Le transformateur peut être retiré par l'avant ou sur le côté et une unité de remplacement peut être insérée sans perturber les compartiments HT ou BT. Cette modularité est une caractéristique clé de la conception du YB-24.

Q3 : Le système intelligent prend-il en charge la connexion à un système SCADA tiers ?

R : Oui. Le contrôleur standard prend en charge Modbus RTU sur RS485 et Modbus TCP sur Ethernet. Il peut également être configuré pour les protocoles CEI 60870-5-101/104 ou DNP3.0. Nous fournissons une carte de registre complète pour l'intégration du système.

Q4 : Le YB-24 est-il autorisé à être placé à proximité de bâtiments résidentiels en ce qui concerne les limites de bruit ?

R : Oui. Avec un transformateur de type sec, le niveau de bruit est ≤55 dB à 1 mètre, ce qui répond aux limites résidentielles. Pour les transformateurs immergés dans l'huile, nous ajoutons des coussinets amortisseurs de vibrations et une enceinte acoustique à l'intérieur du compartiment du transformateur, réduisant ainsi le bruit à ≤48 dB.

Q5 : Quel est le délai de livraison standard ?

R : Pour les configurations standard (800 kVA ou moins, IP54, boîtier en acier, avec unité principale en anneau), la livraison est de 15 à 20 jours ouvrables après la confirmation de la commande. Les projets sur mesure (acier inoxydable, couleur spéciale, hauteur supplémentaire pour l'entrée de ligne aérienne) nécessitent 25 à 30 jours ouvrables.

Q6 : Quels types de transformateurs sont disponibles pour le YB-24 ?

R : Le YB-24 peut être configuré avectransformateurs immergés dans l'huiletels que S13/S20 ou des transformateurs de type sec moulés en résine époxy tels que SCB13/SCB14, en fonction des exigences du projet, de l'environnement d'installation, des exigences de sécurité incendie et des normes locales.
