Étude de cas sur le système de distribution d'énergie d'un projet de construction chinois

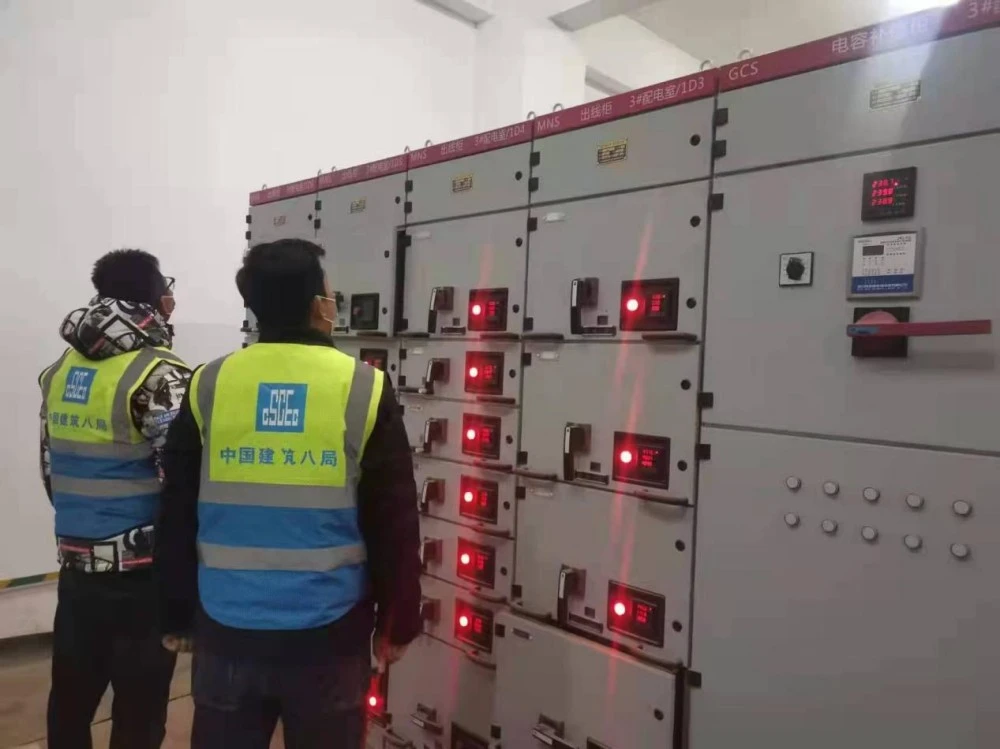

Figure 1 - Acceptation sur site du système de distribution basse tension

La photo montre la salle de distribution basse tension du projet. Les armoires à tiroirs basse tension de la série GCS/MNS fournies par notre société ont été installées et subissent actuellement des contrôles de réception sur site avant leur mise sous tension. Les armoires présentent un fort pouvoir de coupure et une maintenance facile, permettant des configurations de circuits sortants flexibles et fournissant une alimentation électrique stable pour l'éclairage, l'alimentation électrique et d'autres charges du bâtiment.

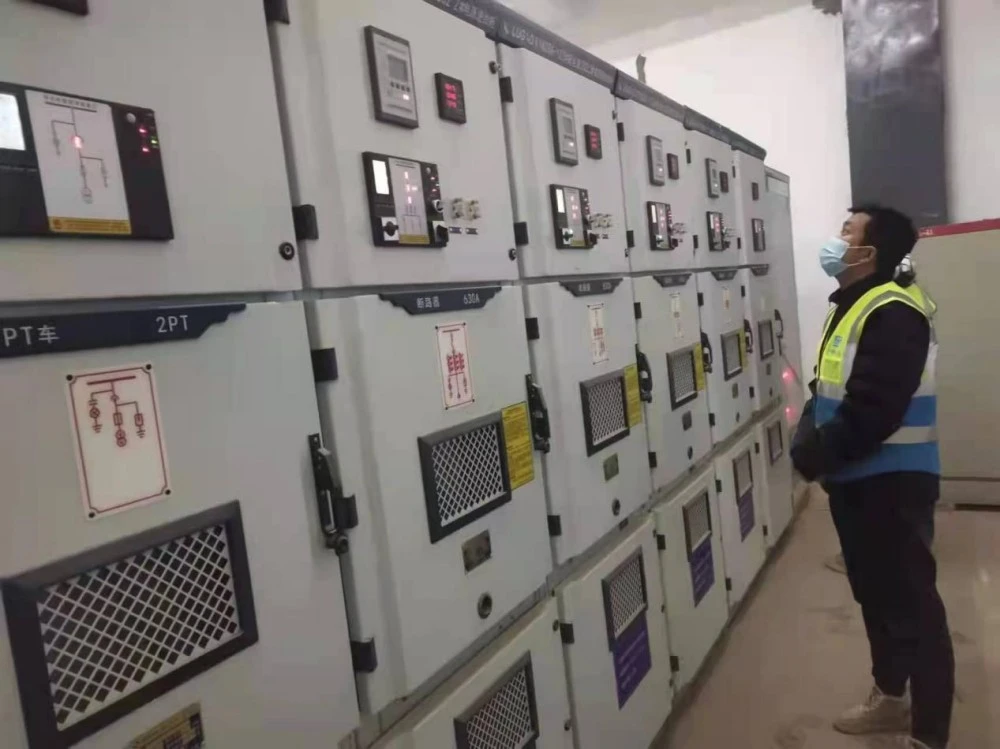

Figure 2 - Acceptation du système d'appareillage de commutation moyenne tension

L'image montre la salle de distribution moyenne tension du projet, où toutes les séries KYN28A-12appareillages moyenne tensionont été entièrement installés. Les techniciens vérifient les équipements élément par élément. Cette série d'appareillages dispose de fonctions complètes de protection et de verrouillage, garantissant efficacement le fonctionnement sûr du système d'alimentation électrique du bâtiment, et constitue l'équipement de base du système de distribution d'un grand bâtiment.

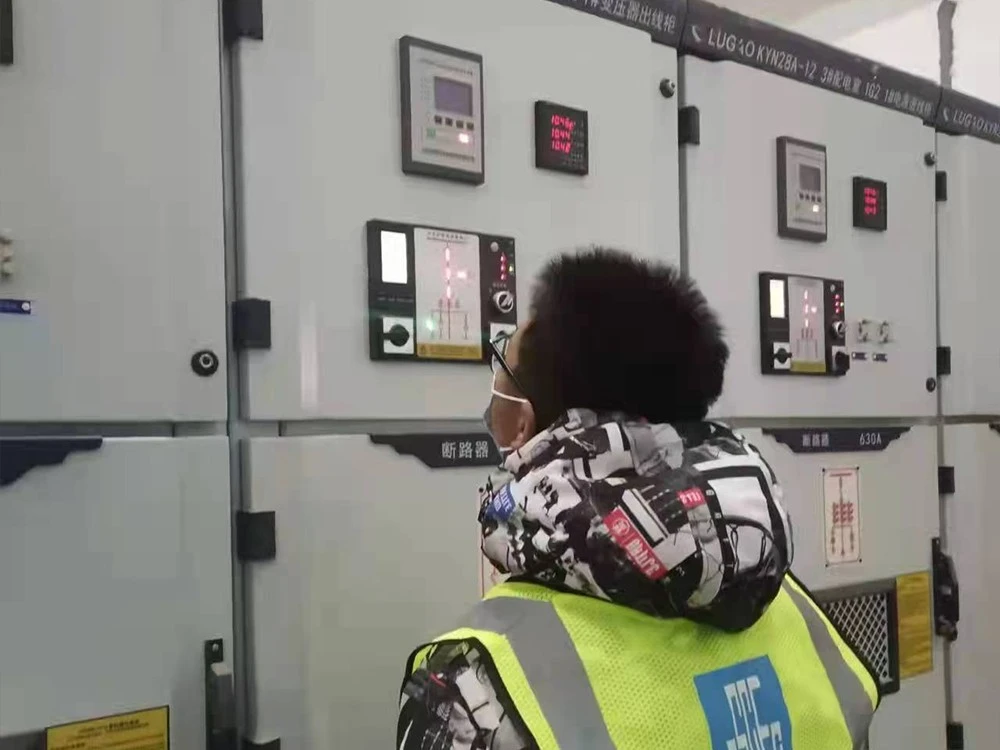

Figure 3 - Inspection de l'armoire de sortie du transformateur

Les techniciens effectuent un contrôle fonctionnel de l'armoire de sortie du transformateur. L'armoire est équipée d'un dispositif de protection et de contrôle intelligent, qui peut protéger, surveiller et contrôler le circuit du transformateur, fournissant ainsi une barrière de protection fiable pour le système de distribution d'énergie principal du bâtiment.

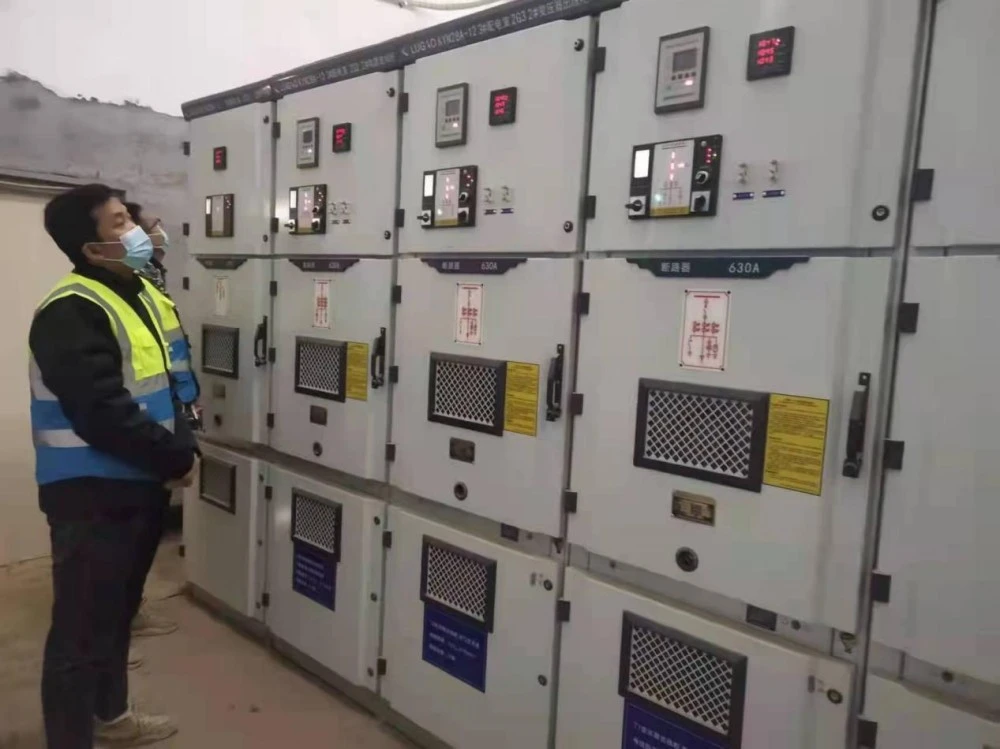

Figure 4 - Système complet d'appareillage de commutation moyenne tension

Le completappareillage moyenne tensionles unités sont soigneusement disposées, avec des étiquettes claires sur les armoires et des zones fonctionnelles bien définies. Tous les équipements sont soumis à des tests stricts en usine avant de quitter le fabricant et, à leur arrivée sur site, ils sont inspectés avec l'équipe de projet pour garantir que les performances et la qualité de l'installation répondent aux exigences du projet.

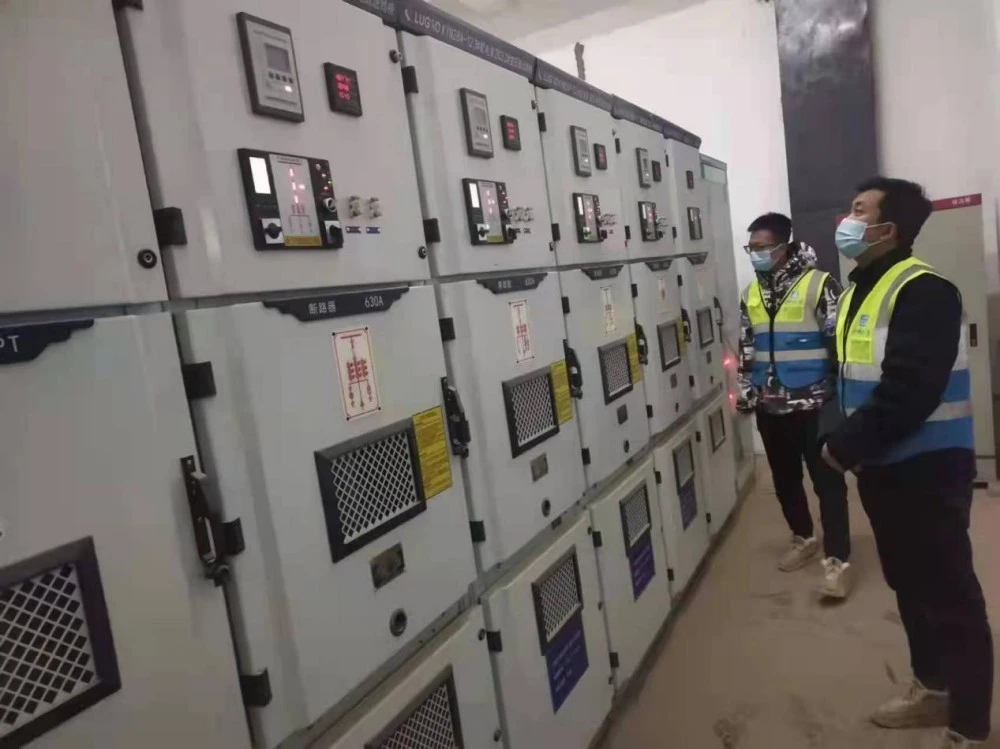

Figure 5 - Acceptation globale du système complet de distribution d'énergie

Les techniciens effectuent une inspection de réception globale de l'ensemble du système de distribution d'énergie haute et basse tension. L'équipement complet haute et basse tension que nous fournissons s'adapte parfaitement au système de distribution du projet, permettant des fonctions telles que la protection graduée, la mesure de l'énergie et la compensation de la puissance réactive, offrant ainsi une solution de distribution d'énergie unique pour le bâtiment.
