Transformateur de type sec ou transformateur immergé dans l'huile : quel est le meilleur ?

Lors de la planification d'un projet de distribution d'électricité, l'une des questions les plus courantes est de savoir s'il faut choisir unTransformateur de type secou unTransformateur immergé dans l'huile. Les deux types de transformateurs sont largement utilisés dans applications industrielles, commerciales, d'infrastructure et de services publics, mais elles diffèrent par la méthode d'isolation, performances de refroidissement, environnement d'installation, exigences de maintenance et coût.

Lugao est un fabricant d'équipements de transmission et de distribution d'énergie proposant des transformateurs, des appareillages de commutation, disjoncteurs, sectionneurs, parafoudres, solutions CT/PT/VT et OEM/ODM personnalisées. Basé sur expérience en ingénierie et exigences du projet, Lugao aide les clients à sélectionner des solutions de transformateur appropriées pour une distribution d’énergie fiable, sûre et efficace.

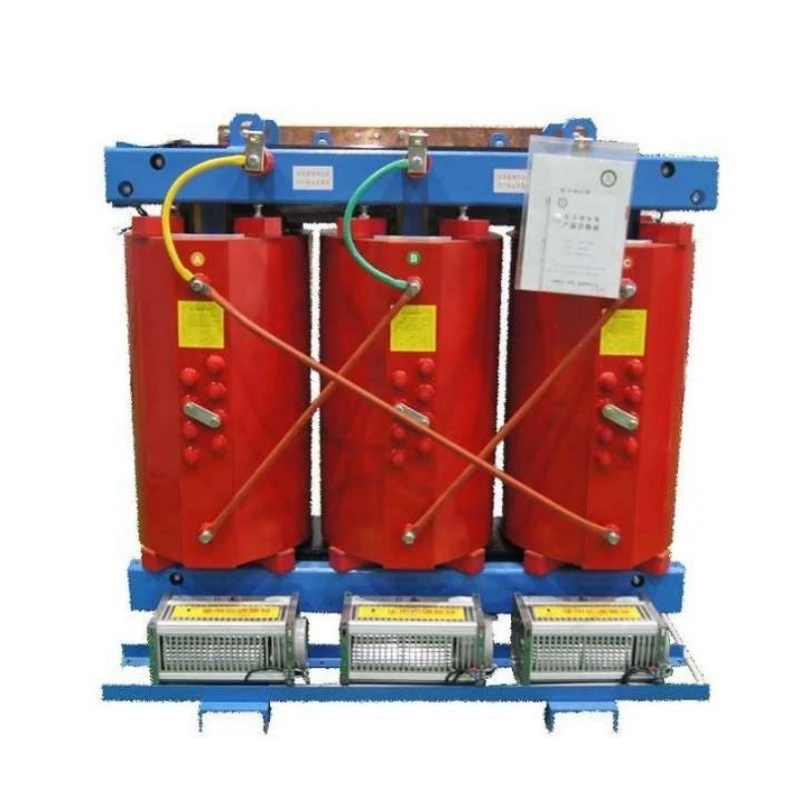

Qu'est-ce qu'un transformateur de type sec ?

A Transformateur de type secutilise l'air comme principal moyen de refroidissement et des matériaux d'isolation solides au lieu de l'huile isolante. Il est généralement installé à l'intérieur ou dans des endroits soumis à des exigences strictes en matière d'incendie. sécurité, protection de l'environnement et commodité d'entretien.

Principales caractéristiques du transformateur de type sec

• Utilise un refroidissement par air et des matériaux d'isolation solides.
• Pas d'huile de transformateur, ce qui réduit le risque de fuite d'huile.
• Convient pour une installation intérieure et des zones à haute sécurité incendie.
• Réduisez les besoins d’entretien de routine.
• Couramment utilisé dans les bâtiments commerciaux, les hôpitaux, les centres de données, les écoles et les systèmes de métro.

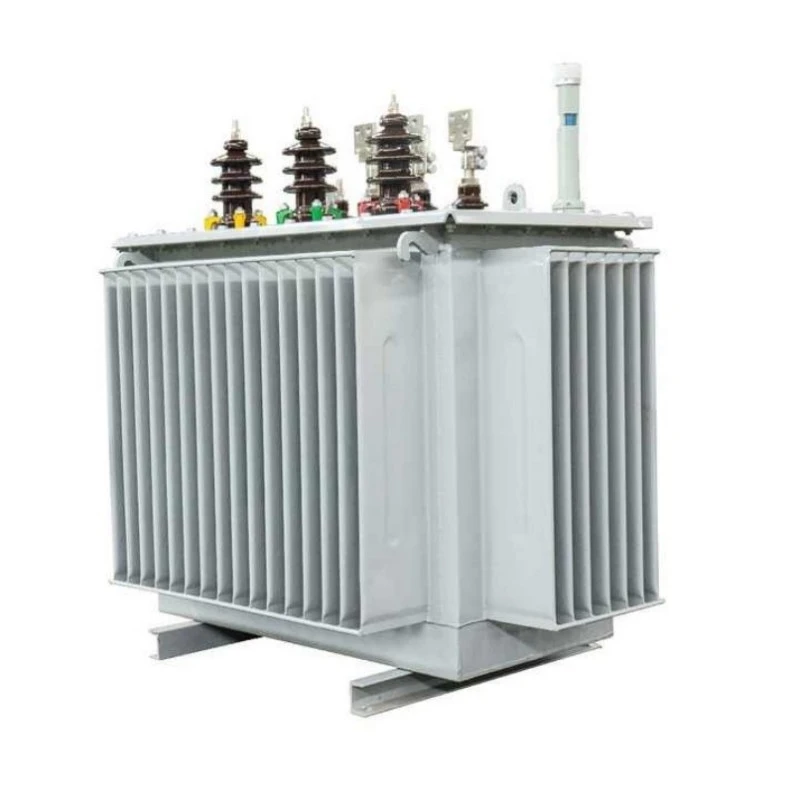

Qu'est-ce qu'un transformateur immergé dans l'huile ?

UnTransformateur immergé dans l'huileutilise de l’huile isolante pour le refroidissement et l’isolation. L'huile aide Transférer la chaleur du noyau et de l'enroulement du transformateur au réservoir et au radiateur, ce qui le rend approprié pour des températures plus élevées. applications de distribution d'énergie de grande capacité et à usage intensif.

Principales caractéristiques du transformateur immergé dans l'huile

• Utilise de l’huile de transformateur pour l’isolation et la dissipation thermique.
• Bonnes performances de refroidissement pour les projets de moyenne et grande capacité.
• Convient aux sous-stations extérieures et aux réseaux de distribution de services publics.
• Souvent plus rentable pour les applications haute capacité.
• Nécessite une surveillance de l’état de l’huile et des mesures de prévention des fuites.

Transformateur de type sec et transformateur immergé dans l'huile : différences clés

Facteur de comparaison	Transformateur de type sec	Transformateur immergé dans l'huile	Conseils de sélection
Méthode de refroidissement	Refroidissement par air, ventilation naturelle ou forcée	Refroidissement de l'huile avec dissipation thermique du réservoir et du radiateur	Choisissez le type immergé dans l'huile pour un refroidissement plus puissant dans les projets de grande capacité
Milieu isolant	Matériaux d'isolation solides et air	Huile isolante pour transformateur	Choisissez le type sec lorsqu'un fonctionnement sans huile est requis
Environnement d'installation	Généralement à l'intérieur, comme les bâtiments et les installations publiques	Généralement à l'extérieur ou dans des salles de transformateurs dédiées	Faites correspondre le type de transformateur avec les exigences en matière d'espace, de ventilation et de sécurité du site.
Sécurité incendie	Plus grande sécurité incendie car il n’utilise pas d’huile	Nécessite une conception de prévention des incendies en raison de la consommation d’huile	Le type sec est préféré pour les hôpitaux, les centres commerciaux, les centres de données et les immeubles de grande hauteur
Entretien	Entretien relativement faible ; principalement le nettoyage et l'inspection de la température	Nécessite des tests d'huile, une inspection de l'étanchéité et une surveillance des fuites	Le type sec convient aux projets recherchant un entretien plus facile
Plage de capacité	Couramment utilisé pour la distribution de petite à moyenne capacité	Convient aux opérations de capacité moyenne à grande et à charges lourdes	Le transformateur immergé dans l'huile est souvent sélectionné pour une demande de puissance plus importante
Coût initial	Généralement plus élevé pour la même capacité	Généralement plus économique pour une capacité plus élevée	Évaluez le coût total du projet, pas seulement le prix d’achat
Risque environnemental	Aucun risque de fuite d'huile	Nécessite des mesures de confinement du pétrole et de protection de l’environnement	Le type sec est préférable pour les endroits écologiquement sensibles

Avantages et limites du transformateur de type sec

Avantages

• Haute sécurité :La conception sans huile réduit les risques d’incendie et de fuite.
• Respectueux de l'environnement :Aucun problème d'élimination de l'huile de transformateur ou de déversement d'huile.
• Entretien facile :L’inspection de routine est généralement plus simple que celle des équipements remplis d’huile.
• Adapté à l'intérieur :Convient aux bâtiments avec un espace d'installation extérieur limité.
• Fonctionnement propre :Idéal pour les installations publiques et les zones soumises à des exigences environnementales strictes.

Limites

• Coût initial généralement plus élevé pour la même capacité nominale.
• Nécessite une bonne ventilation et un contrôle de la température.
• Peut être moins adapté aux applications intensives de très grande capacité.
• Peut être plus sensible à la poussière, à l’humidité et aux conditions environnementales difficiles s’il n’est pas correctement protégé.

Avantages et limites du transformateur immergé dans l'huile

Avantages

• Excellente dissipation thermique :L'huile de transformateur améliore l'efficacité du refroidissement.
• Forte capacité de surcharge :Convient pour un fonctionnement continu et sous forte charge.
• Rentable :Souvent plus économique pour les projets de moyenne et grande capacité.
• Application extérieure :Largement utilisé dans les sous-stations, les installations industrielles et les réseaux de services publics.
• Longue durée de vie :Avec un entretien adéquat, il peut fonctionner de manière fiable pendant de nombreuses années.

Limites

• Nécessite des tests d’huile et un entretien réguliers.
• La prévention des fuites d'huile et les performances d'étanchéité sont importantes.
• Des mesures de protection contre l'incendie peuvent être nécessaires en fonction du site d'installation.
• Pas toujours préféré pour les bâtiments publics intérieurs ou les zones écologiquement sensibles.

Comment choisir entre un transformateur de type sec et un transformateur immergé dans l'huile

1. Tenez compte de l'emplacement d'installation

Si le transformateur doit être installé à l'intérieur d'un bâtiment commercial, d'un hôpital, d'une école, d'un centre de données ou d'un métro gare, unTransformateur de type secest souvent préféré car il offre une meilleure sécurité incendie et fonctionnement sans huile. Si le projet est une sous-station extérieure, une installation industrielle ou un réseau de distribution de services publics, unTransformateur immergé dans l'huilepeut-être plus adapté.

2. Évaluer la capacité de charge et les conditions de fonctionnement

Pour les applications de grande capacité et à forte charge, un transformateur immergé dans l'huile offre généralement un meilleur refroidissement performances et capacité de surcharge. Pour les petits et moyens réseaux de distribution avec des exigences de sécurité strictes, un transformateur de type sec peut être un choix pratique.

3. Examiner les exigences en matière de sécurité incendie

Les projets soumis à des normes strictes de sécurité incendie doivent évaluer soigneusement les matériaux d'isolation des transformateurs, Distance d'installation, conception de ventilation et de protection. Les transformateurs de type sec sont généralement sélectionnés là où la maîtrise des risques d’incendie est une priorité absolue.

4. Comparez les exigences de maintenance

Un transformateur de type sec nécessite généralement moins d’entretien de routine car il n’y a pas d’huile à tester ou à remplacer. Un transformateur immergé dans l'huile nécessite une surveillance de la qualité de l'huile, une inspection de l'étanchéité et une prévention des fuites, mais il reste une option fiable et économique lorsqu’elle est entretenue correctement.

5. Vérifiez les conditions environnementales

Dans des environnements poussiéreux, humides, corrosifs ou à haute température, le boîtier du transformateur, la conception du refroidissement et Le système d’isolation doit être choisi avec soin. Lugao peut fournir une assistance technique pour la sélection du transformateur configurations selon les conditions locales du site.

Applications typiques

Applications de transformateur de type sec

• Bâtiments commerciaux et centres commerciaux
• Hôpitaux, écoles et établissements publics
• Immeubles de grande hauteur et complexes résidentiels
• Centres de données et installations de communication
• Stations de métro, aéroports et systèmes de transport

Applications de transformateur immergé dans l’huile

• Sous-stations de distribution d'énergie
• Installations industrielles et installations de fabrication
• Projets miniers et d'industrie lourde
• Projets d'énergie renouvelable tels que des parcs solaires et éoliens
• Réseaux de distribution de services publics ruraux et urbains

Quel transformateur est le meilleur ?

Il n’existe pas de réponse unique pour chaque projet. UNTransformateur de type secest généralement meilleur pour applications intérieures, publiques, sensibles au feu et sensibles à l’environnement. Un Transformateur immergé dans l'huileest souvent préférable pour les projets de distribution d'énergie extérieurs, de grande capacité, à forte charge et sensibles aux coûts.

Le meilleur choix dépend du niveau de tension du projet, de la demande de capacité, de l'environnement d'installation et de la sécurité incendie. exigences, plan de maintenance et budget. Avant de prendre une décision finale, les propriétaires de projet doivent examiner les aspects techniques spécifications et consultez un fabricant de transformateur expérimenté.

Pourquoi choisir les solutions de transformateur Lugao ?

Lugao se concentre sur les équipements de transport et de distribution d'énergie et fournit des solutions de transformateurs pour différents industries et scénarios de projets. Avec une couverture de produits comprenant des transformateurs, des appareillages de commutation, des disjoncteurs, sectionneurs, parafoudres, CT/PT/VT et équipements OEM/ODM personnalisés, Lugao peut aider les clients de sélection de produits à la configuration du projet.

Avantages Lugao

• Expérience en fabrication d’équipements de transmission et de distribution d’énergie.
• Options de transformateurs pour les projets industriels, commerciaux, de services publics et d'infrastructure.
• Prise en charge des exigences personnalisées en matière de tension, de capacité, de boîtier et de configuration.
• Conseils de sélection axés sur l’ingénierie en fonction de l’application et des conditions du site.
• Fourniture de produits intégrés pour sous-stations et systèmes de distribution électrique.

Conclusion

Les deuxTransformateur de type secet le transformateur immergé dans l'huile présentent des avantages évidents. Les transformateurs de type sec conviennent pour des applications plus sûres, plus propres et en intérieur, tandis que les transformateurs immergés dans l'huile sont idéaux pour une plus grande capacité et projets de distribution d’énergie extérieure. En travaillant avec un fabricant professionnel comme Lugao, les clients peuvent choisir une solution de transformateur qui répond aux exigences de sécurité, d'efficacité, de fiabilité et de fonctionnement à long terme du projet.
