Solution de sous-station extérieure de type boîte pour la centrale photovoltaïque du Mexique

Description des photos sur place :

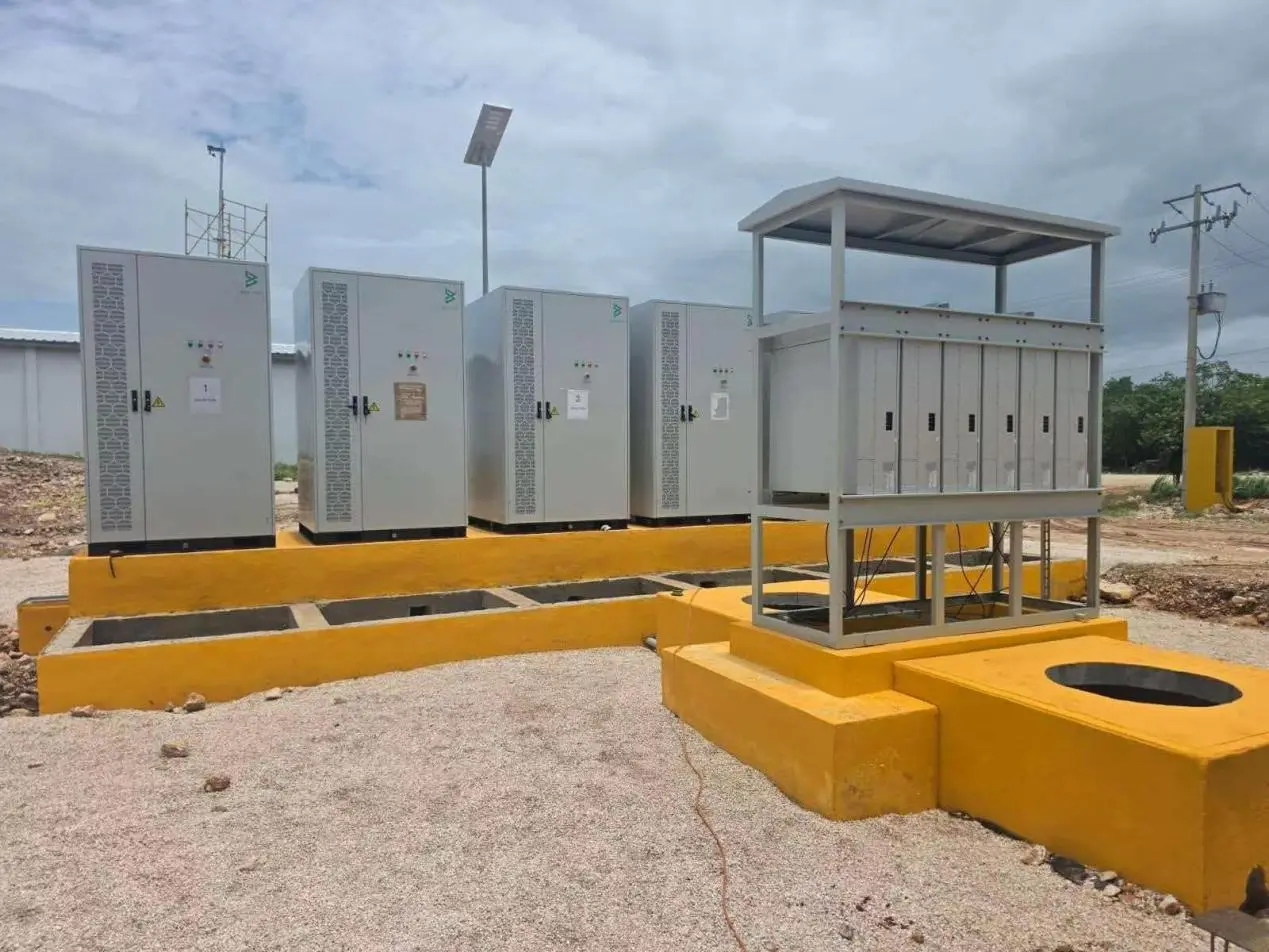

Figure 1 : Configuration intégrée de l'armoire de commande de l'onduleur et de l'armoire de combinaison basse tension

Sur le côté gauche du panneau se trouvent quatre armoires de commande d'onduleurs photovoltaïques extérieurs indépendantes ; sur le côté droit, un répartiteur combineur basse tension de type ouvert assorti avec un auvent étanche à la pluie est installé. Tous les équipements sont montés sur des bases surélevées en béton jaune, qui comportent des tranchées de câbles intégrées pour garantir l'entrée et la sortie des câbles par le bas, empêchant ainsi l'érosion due à l'eau de pluie et à l'humidité au niveau du sol.

Armoire de commande de l'onduleur : boîtier de protection extérieur classé IP54 doté de persiennes de refroidissement par convection latérales de grande surface et de filtres à poussière, avec boutons de fonctionnement intégrés, indicateurs d'état et alarmes de défaut sur le panneau avant. Chaque unité fonctionne indépendamment dans sa zone désignée, permettant la maintenance d'unités individuelles sans affecter l'ensemble du système de production d'électricité.

Cadre de distribution basse tension : doté d'un toit ouvert résistant à la pluie avec dissipation naturelle de la chaleur pour les environnements tropicaux à haute température, équipé de six ports de sortie internes pour regrouper la puissance de plusieurs onduleurs et simplifier le câblage sur site. L'installation comprend des poteaux de surveillance et d'éclairage à énergie solaire qui fonctionnent sans alimentation secteur externe, répondant ainsi aux exigences d'exploitation nocturne, de maintenance et de surveillance de sécurité.

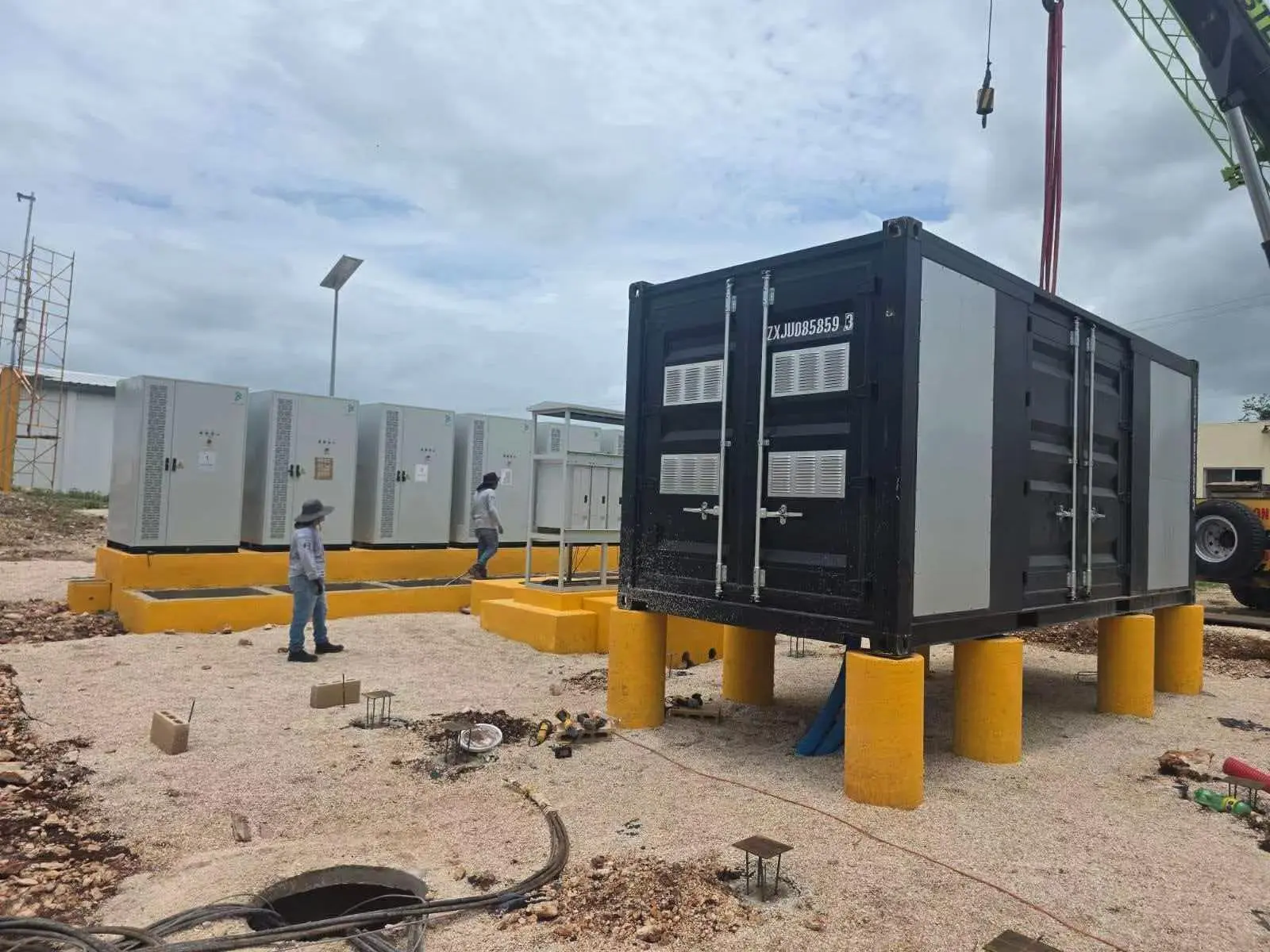

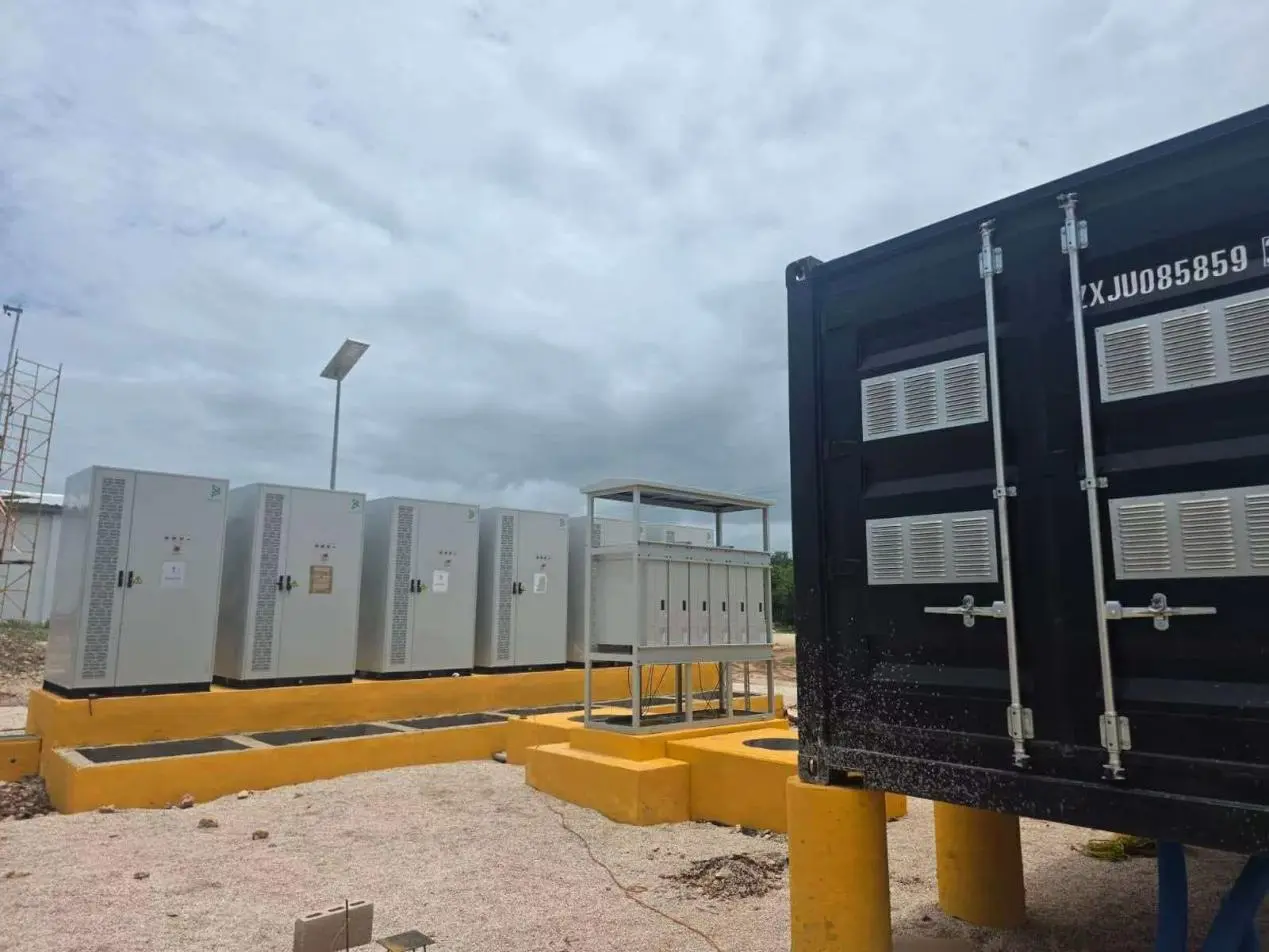

Figures 2 et 3 : La sous-station conteneurisée arrive sur le site ; vue panoramique de toute la zone de distribution d'énergie

La sous-station conteneurisée noire intégrée a été livrée sur le site, formant un système complet de distribution d'énergie photovoltaïque avec l'armoire d'onduleur et l'armoire de combinaison montées à l'arrière. Les deux côtés du conteneur sont équipés de persiennes de ventilation résistantes à la pluie et comportent des structures intégrées anti-poussière et résistantes à l'eau pour améliorer la dissipation thermique dans les environnements à haute température. Le conteneur est recouvert d'un revêtement extérieur résistant aux intempéries qui offre une protection contre les rayons ultraviolets et la corrosion par brouillard salin, ce qui le rend adapté à une utilisation à long terme en plein air au Mexique.

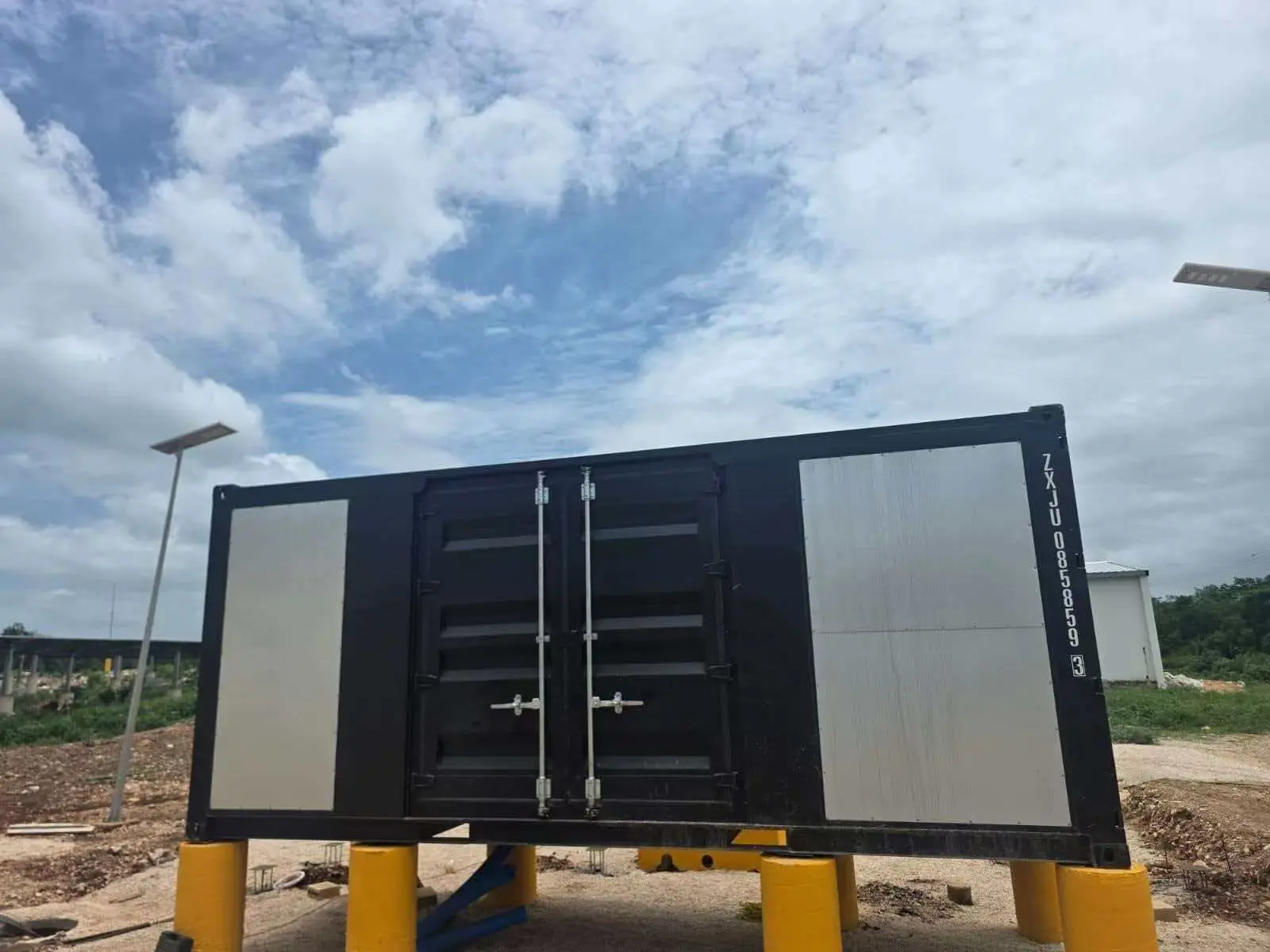

Figure 4 : La boîte conteneur transformée en apparence de produit

Conception d'unité conteneurisée standardisée avec canaux d'accès à double porte et panneaux de maintenance latéraux pour un entretien facile de l'équipement interne ; la structure de ventilation compartimentée assure une dissipation thermique optimale tout en offrant une protection étanche à l'eau et à la poussière, ce qui la rend adaptée aux applications centralisées d'augmentation de puissance et de connexion au réseau dans les centrales photovoltaïques à l'échelle du mégawatt.

Avantages du projet sur le marché

1. Livraison intégrée préfabriquée : tous les équipements sont pré-assemblés et testés en usine, ce qui réduit considérablement le temps de construction et de mise en service sur site à l'étranger, raccourcit le cycle global de livraison du projet et réduit les coûts totaux de main-d'œuvre pour l'entrepreneur général.

2. L'ensemble de la chaîne industrielle dispose de capacités d'approvisionnement complètes, avec des transformateurs, des armoires de commutation, des transformateurs de courant, des relais de protection et des armoires d'onduleurs, tous fabriqués en interne selon des normes techniques unifiées, garantissant un approvisionnement pratique en pièces de rechange et la maintenance des équipements.

3. Personnalisée pour les climats tropicaux, cette solution optimise spécifiquement la gestion thermique, la résistance à l'humidité et les structures résistantes à la corrosion adaptées aux conditions chaudes et pluvieuses de l'Amérique latine, répondant ainsi efficacement aux défis opérationnels courants tels que les arrêts d'équipements dus à des températures élevées et à la rouille dans les centrales électriques extérieures.

4.Conforme aux spécifications du réseau local, ses paramètres globaux répondent aux normes électriques mexicaines, permettant l'approbation directe de la connexion au réseau par les compagnies d'électricité locales et le rendant adapté à la réplication et au déploiement dans des projets de stockage d'énergie photovoltaïque à travers le Mexique, l'Amérique centrale et la région des Caraïbes.

Résumé du projet

Ce projet mexicain de sous-station préfabriquée photovoltaïque et de stockage d'énergie intégrée utilise une solution de distribution d'énergie modulaire et complète spécialement optimisée pour le climat tropical, chaud et pluvieux de la région, présentant des améliorations spécialisées en matière de résistance à l'humidité, de dissipation thermique et de protection contre la corrosion. Utilisant une approche de construction combinant préfabrication en usine et installation rapide sur site, il réalise l'intégration complète de l'inversion photovoltaïque, de la collecte et de la distribution du courant, ainsi que de l'augmentation de la tension pour la connexion au réseau. La solution démontre une standardisation élevée et sert de cas de référence pour les centrales électriques tropicales à énergies renouvelables en Amérique latine, pouvant être promues auprès des clients clés en main du photovoltaïque et du stockage d'énergie à l'étranger.
