Pourquoi les transformateurs immergés dans l’huile sont-ils le cheval de bataille des réseaux électriques à l’échelle des services publics ?

At the heart of every modern city, industrial complex, and regional power network, there is a silent, humming presence that makes modern life possible. C'est letransformateur immergé dans l'huile— un dispositif si fondamental pour le fonctionnement du réseau électrique que son omniprésence l'a rendu presque invisible au public. Pourtant, sans ces bêtes de somme, le transport de l’électricité de la centrale électrique jusqu’à votre domicile serait un exploit impossible. Le transformateur immergé dans l'huile remplit une fonction simple mais essentielle : il augmente la tension pour une transmission longue distance efficace et la diminue pour une consommation sûre. Mais la simplicité de sa fonction dissimule l’ingénierie extraordinaire requise pour le rendre fiable, efficace et durable pendant des décennies.

Les réseaux électriques à l’échelle des services publics s’appuient sur des transformateurs immergés dans l’huile pour un ensemble de raisons impérieuses : ils offrent une fiabilité supérieure, une gestion thermique efficace, une excellente rigidité diélectrique et un historique éprouvé de longévité. Contrairement aux transformateurs de type sec, dont la tension et la capacité sont limitées, les transformateurs immergés dans l'huile peuvent gérer les énormes niveaux de puissance requis par le réseau. Leur huile remplit une double fonction : elle est à la fois un isolant électrique et un liquide de refroidissement, garantissant que le transformateur peut fonctionner à pleine capacité sans surchauffe. Cet article examinera les facteurs techniques et économiques qui font du transformateur immergé dans l’huile le cheval de bataille incontesté des réseaux électriques à l’échelle des services publics, en analysant sa conception, ses systèmes de refroidissement, sa fiabilité et son cycle de vie.

Table des matières

• 1. Qu'est-ce qu'un transformateur immergé dans l'huile et comment fonctionne-t-il ?
• 2. Pourquoi le refroidissement par huile est-il supérieur pour les applications haute puissance ?
• 3. Qu'est-ce qui rend les transformateurs immergés dans l'huile exceptionnellement fiables ?
• 4. Comment le transformateur immergé dans l’huile offre-t-il 30 à 40 ans de durée de vie ?
• 5. Quels sont les avantages économiques des transformateurs immergés dans l’huile ?
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Qu'est-ce qu'un transformateur immergé dans l'huile et comment fonctionne-t-il ?

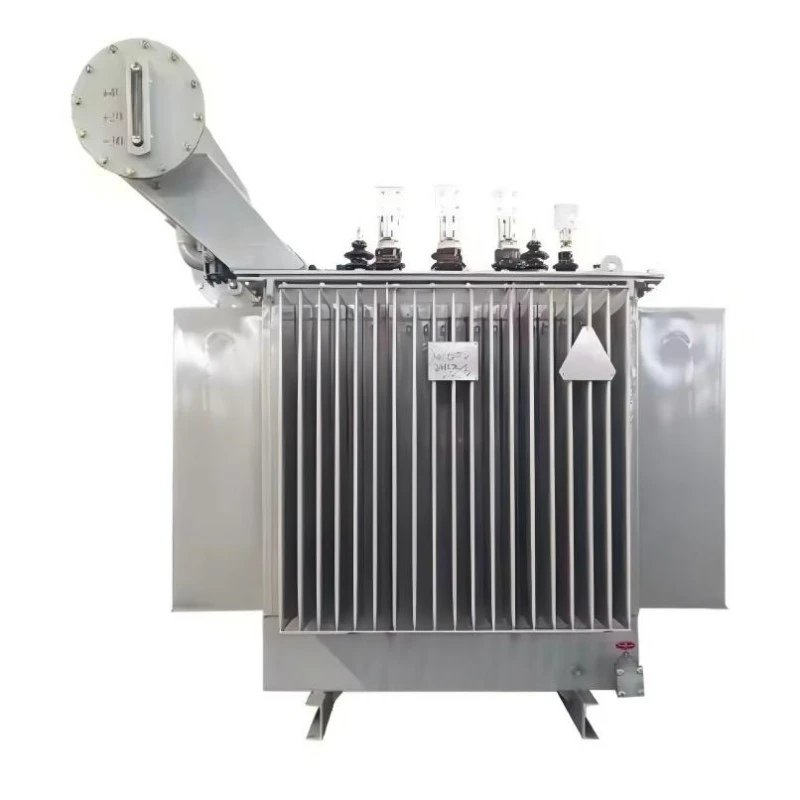

Un transformateur immergé dans l'huile est un type de transformateur dans lequel le noyau et les enroulements sont immergés dans un réservoir rempli d'huile de transformateur. L'huile est une huile minérale spécialement formulée qui est à la fois un isolant électrique et un agent de refroidissement. Le transformateur fonctionne sur le principe de l'induction électromagnétique : un courant alternatif dans l'enroulement primaire crée un flux magnétique changeant dans le noyau, qui induit une tension dans l'enroulement secondaire. Le rapport de tension est déterminé par le rapport de spires entre les enroulements primaire et secondaire. Dans un réseau électrique typique, un transformateur élévateur augmente la tension du niveau du générateur (généralement de 11 à 22 kV) aux niveaux de transmission (de 115 kV à 765 kV), et un transformateur abaisseur réduit la tension des niveaux de transmission aux niveaux de distribution (de 4 kV à 35 kV).

Le rôle de l’huile dans le transformateur est double. Premièrement, il assure une isolation électrique entre les enroulements et le réservoir, évitant ainsi les pannes électriques. La rigidité diélectrique élevée de l'huile permet au transformateur d'être plus compact qu'il ne le serait s'il était isolé dans l'air. Deuxièmement, l’huile agit comme un liquide de refroidissement. Pendant le fonctionnement du transformateur, de la chaleur est générée dans le noyau et les enroulements en raison des pertes I²R (pertes de cuivre) et des pertes par hystérésis et courants de Foucault (pertes de fer). L'huile absorbe cette chaleur et circule, la transférant vers les parois du réservoir où elle est dissipée dans l'air ambiant. Cet effet de refroidissement est essentiel pour que le transformateur fonctionne à sa pleine capacité nominale sans surchauffe.

Le transformateur immergé dans l’huile est la technologie dominante pour les applications haute tension et haute puissance. ÀLugao Power Co., Ltd., nous fabriquons des transformateurs immergés dans l’huile qui répondent aux normes internationales les plus strictes. Les composants typiques d'un transformateur immergé dans l'huile comprennent : le noyau (généralement en acier au silicium à grains orientés), les enroulements (généralement en cuivre ou en aluminium), le réservoir d'huile, les bagues (pour connecter les enroulements au circuit externe), le conservateur (un réservoir d'expansion pour permettre l'expansion de l'huile), le reniflard (pour permettre à l'air d'entrer et de sortir du conservateur) et le système de refroidissement (radiateurs ou ventilateurs). La conception et la construction de ces composants sont essentielles à la performance et à la longévité du transformateur. Notre usine a affiné ces éléments de conception au fil des décennies, garantissant que notre transformateur immergé dans l'huile offre des performances fiables dans les applications de réseau les plus exigeantes.

2. Pourquoi le refroidissement par huile est-il supérieur pour les applications haute puissance ?

Le système de refroidissement d'un transformateur est essentiel à son fonctionnement. Lorsque le transformateur convertit l’énergie électrique, une partie est perdue sous forme de chaleur. Cette chaleur doit être évacuée pour éviter que la température du transformateur ne dépasse ses limites de conception. Dans un transformateur immergé dans l’huile, l’huile sert de fluide de refroidissement primaire. La conductivité thermique supérieure et la capacité thermique spécifique de l'huile lui permettent d'absorber et de transférer efficacement la chaleur du noyau et des enroulements. Le processus de refroidissement est entraîné par convection naturelle : à mesure que l'huile est chauffée, elle devient moins dense et monte, tandis que l'huile plus froide descend pour prendre sa place. Cela crée une circulation naturelle qui distribue la chaleur dans tout le transformateur.

Il existe plusieurs types de systèmes de refroidissement utilisés pour les transformateurs immergés dans l’huile :

• ONAN (Huile Naturelle, Air Naturel) :Il s’agit du type de refroidissement le plus simple, reposant sur la convection naturelle de l’huile et la convection naturelle de l’air sur la surface du réservoir. La chaleur est transférée du fioul aux parois du réservoir puis à l’air ambiant. Le refroidissement ONAN convient aux petits transformateurs.
• ONAF (Huile Naturelle, Air Forcée) :Ce système utilise des ventilateurs pour forcer l'air sur la surface du réservoir et des radiateurs, augmentant ainsi le taux de transfert de chaleur. Le refroidissement ONAF est utilisé pour les transformateurs plus gros et peut augmenter la capacité du transformateur jusqu'à 33 %.
• OFAF (Oil Forced, Air Forced) :Ce système utilise des pompes à huile pour faire circuler l'huile dans les radiateurs et des ventilateurs pour forcer l'air sur les radiateurs. Le refroidissement OFAF est utilisé pour les plus grands transformateurs, offrant une capacité de refroidissement maximale.
• ODAF (dirigé par le pétrole, forcé par l'air) :Il s'agit du système de refroidissement le plus avancé, dans lequel l'huile est dirigée à travers les enroulements par des pompes pour fournir le refroidissement le plus efficace. Le refroidissement ODAF est utilisé pour les transformateurs les plus grands et les plus chargés.

Le choix du système de refroidissement dépend de la puissance nominale du transformateur, de la température ambiante et du profil de charge. L'efficacité du système de refroidissement est un facteur essentiel pour déterminer la capacité du transformateur et sa capacité à gérer les surcharges. Un transformateur doté d'un système de refroidissement à haut rendement peut fonctionner à un facteur de charge plus élevé sans dépasser ses limites de température. Chez Lugao Power Co., Ltd., nous concevons notre transformateur immergé dans l'huile avec des systèmes de refroidissement optimisés pour l'application spécifique, garantissant que le transformateur peut fournir sa pleine capacité nominale dans les conditions les plus exigeantes.

Le tableau suivant résume les principales caractéristiques des différents systèmes de refroidissement :

La capacité de l'huile à éliminer efficacement la chaleur du noyau et des enroulements du transformateur est l'une des principales raisons pour lesquelles le transformateur immergé dans l'huile est le choix préféré pour les applications à l'échelle des services publics. L’huile agit également comme un agent amortisseur, absorbant les vibrations mécaniques et réduisant le bruit.

3. Qu'est-ce qui rend les transformateurs immergés dans l'huile exceptionnellement fiables ?

La fiabilité du transformateur immergé dans l’huile est la pierre angulaire de sa domination sur le réseau électrique. Une panne de transformateur est un événement catastrophique, entraînant des pannes de courant, des réparations coûteuses et des risques potentiels pour la sécurité. La conception et la construction du transformateur immergé dans l'huile sont spécifiquement destinées à maximiser la fiabilité. L'huile fournit un environnement propre et inerte pour les enroulements, les protégeant de l'humidité, de la poussière et d'autres contaminants. L'huile agit également comme un système d'alerte précoce : l'analyse des gaz dissous (DGA) de l'huile peut détecter les défauts naissants, permettant ainsi une maintenance proactive avant qu'une panne ne se produise.

Plusieurs caractéristiques de conception clés contribuent à la fiabilité du transformateur immergé dans l’huile :

• Isolation robuste :L'huile offre une rigidité diélectrique élevée, empêchant les claquages ​​électriques entre les enroulements. L'isolation en papier des enroulements est également imprégnée d'huile, améliorant ainsi sa rigidité diélectrique. La combinaison d'isolation en papier et en huile est connue sous le nom de système d'isolation « papier-huile » et constitue le système d'isolation le plus fiable pour les transformateurs haute tension.
• Construction scellée :Le réservoir du transformateur est scellé pour empêcher la pénétration d’humidité et d’oxygène, ce qui pourrait dégrader l’isolation en huile et en papier. Le conservateur (un vase d'expansion) est relié au réservoir principal et est partiellement rempli d'huile, offrant ainsi un environnement étanche. Le reniflard permet à l'air d'entrer et de sortir du conservateur, mais il contient un déshydratant pour éliminer l'humidité de l'air.
• Capacité de surcharge :Les transformateurs immergés dans l’huile ont une capacité de surcharge importante. L'huile agit comme un tampon thermique, absorbant la chaleur pendant les périodes de charge élevée et la restituant lorsque la charge diminue. Cela permet au transformateur de gérer des surcharges à court terme sans dépasser ses limites de température. La capacité de surcharge est particulièrement importante dans un réseau où les charges peuvent varier de manière imprévisible.
• Surveillance de l'état :L'huile peut être échantillonnée et analysée pour évaluer l'état du transformateur. L'analyse des gaz dissous (DGA) est la technique de surveillance conditionnelle la plus importante. Les gaz dissous dans l’huile fournissent une indication du type et de la gravité de tout défaut. En surveillant régulièrement l'huile, les problèmes potentiels peuvent être identifiés rapidement, ce qui permet de prendre des mesures correctives avant qu'une panne ne se produise.

La fiabilité du transformateur immergé dans l’huile a été prouvée au fil des décennies de service. De nombreux transformateurs immergés dans l’huile fonctionnent depuis plus de 40 ans et ne nécessitent qu’un entretien de routine. La construction robuste du transformateur, associée à sa capacité à être entretenue sur le terrain, en fait un atout fiable pour tout service public. Chez Lugao, nous concevons nos transformateurs immergés dans l’huile pour les plus hauts niveaux de fiabilité. Nos transformateurs sont fabriqués avec des matériaux de haute qualité et sont soumis à des tests rigoureux, notamment des tests diélectriques, des tests de court-circuit et des tests thermiques, pour garantir leur fiabilité dans toutes les conditions de fonctionnement.

Le tableau ci-dessous montre la durée de vie typique des différents composants du transformateur et les facteurs qui affectent leur longévité.

La fiabilité du transformateur immergé dans l’huile est le résultat direct de sa conception robuste, des propriétés protectrices de l’huile et de la capacité de surveiller son état. Ces facteurs se combinent pour faire du transformateur immergé dans l’huile la technologie la plus fiable pour les réseaux électriques à l’échelle des services publics.

4. Comment le transformateur immergé dans l’huile offre-t-il 30 à 40 ans de durée de vie ?

La longue durée de vie du transformateur immergé dans l’huile témoigne de sa conception robuste et de la durabilité inhérente de ses composants. Un transformateur immergé dans l’huile bien conçu et correctement entretenu peut fonctionner de manière fiable pendant 30 à 40 ans, voire plus dans certains cas. La clé de cette longévité réside dans la protection apportée par l'huile et la capacité à maintenir l'état du transformateur tout au long de sa durée de vie. Le double rôle de l'huile en tant qu'isolant et liquide de refroidissement, combiné à la construction scellée, crée un environnement qui protège le noyau et les enroulements des effets dégradants de l'humidité, de l'oxygène et de la contamination.

La durée de vie d'un transformateur immergé dans l'huile est généralement déterminée par l'état de son système d'isolation, qui se compose de l'isolation en papier et de l'huile. L'isolation en papier se dégrade avec le temps en raison des contraintes thermiques, mécaniques et chimiques. Le taux de dégradation est régi par l'équation d'Arrhenius : la durée de vie de l'isolation est réduite de moitié pour chaque augmentation de 8 à 10°C de la température de fonctionnement. Par conséquent, contrôler la température du transformateur est essentiel pour maximiser sa durée de vie. Le système de refroidissement de l'huile est essentiel à la gestion de la température. L'huile dissipe la chaleur générée par le noyau et les enroulements, maintenant la température de l'isolation dans des limites acceptables.

Un autre facteur affectant la durée de vie d’un transformateur immergé dans l’huile est l’état de l’huile elle-même. L'huile peut être contaminée par l'humidité et l'oxygène au fil du temps. L'humidité réduit la rigidité diélectrique de l'huile et accélère le vieillissement de l'isolant en papier. L'oxygène provoque l'oxydation de l'huile, formant des acides et des boues qui peuvent dégrader davantage l'isolation. Des tests d’huile réguliers sont essentiels pour surveiller l’état de l’huile. La filtration et le traitement de l'huile peuvent éliminer l'humidité et les contaminants, restaurer les propriétés de l'huile et prolonger la durée de vie du transformateur. Dans de nombreux cas, l’huile peut être entièrement remplacée, rétablissant ainsi le transformateur dans un état proche du neuf.

En plus de l'huile et de l'isolation, les autres composants du transformateur peuvent également être entretenus ou remplacés pour prolonger sa durée de vie. Par exemple, les bagues, le système de refroidissement et le changeur de prises peuvent tous être remplacés ou remis à neuf. Cette modularité permet de prolonger considérablement la durée de vie du transformateur au-delà de la durée de vie de ses composants individuels. Chez Lugao, nous concevons notre transformateur immergé dans l’huile en gardant à l’esprit la maintenabilité. Nos transformateurs offrent un accès facile aux composants critiques et des interfaces standard pour les pièces de rechange. Cela garantit que nos clients peuvent maintenir leurs transformateurs en service pendant des décennies.

5. Quels sont les avantages économiques des transformateurs immergés dans l’huile ?

Bien que le coût initial d'un transformateur immergé dans l'huile soit plus élevé que celui d'un transformateur de type sec, le transformateur immergé dans l'huile offre des avantages économiques significatifs sur sa durée de vie. Les principaux avantages économiques sont les suivants : des pertes d'exploitation réduites, une capacité de surcharge plus élevée, une durée de vie plus longue et des coûts de maintenance réduits. Ces facteurs contribuent à réduire le coût total de possession (TCO) du transformateur immergé dans l’huile au cours de sa durée de vie de 30 à 40 ans.

Les pertes de fonctionnement d'un transformateur sont la somme des pertes à vide (pertes dans le noyau) et des pertes en charge (pertes dans le cuivre). Les pertes à vide sont constantes et dépendent du matériau et de la conception du noyau. Les pertes de charge varient avec le carré du courant de charge. Le coût de ces pertes sur la durée de vie du transformateur peut être important, en particulier dans les zones où les prix de l'électricité sont élevés. Les transformateurs immergés dans l'huile ont généralement des pertes de noyau inférieures à celles des transformateurs de type sec en raison de l'efficacité de refroidissement supérieure, permettant une conception de noyau plus compacte et plus efficace.

La capacité de surcharge plus élevée d’un transformateur immergé dans l’huile constitue un autre avantage économique important. Dans un réseau, la charge est rarement constante. Il y a des périodes de pointe et des périodes de faible demande. Un transformateur immergé dans l’huile peut gérer des surcharges à court terme, permettant au service public de différer l’investissement dans une nouvelle capacité. La capacité de surcharge permet également au transformateur de fonctionner à un facteur de charge moyen plus élevé, réduisant ainsi le besoin de transformateurs supplémentaires.

La longue durée de vie d’un transformateur immergé dans l’huile constitue un avantage économique majeur. Le coût de remplacement d'un transformateur est important, comprenant le coût du nouveau transformateur, le coût de l'installation et le coût des temps d'arrêt. En prolongeant la durée de vie, le service public peut reporter ces coûts.

Le tableau suivant résume les avantages économiques du transformateur immergé dans l’huile par rapport à un transformateur de type sec :

Le transformateur immergé dans l’huile offre la meilleure valeur économique pour les réseaux électriques à l’échelle des services publics. Les pertes d'exploitation plus faibles, la capacité de surcharge plus élevée et la durée de vie plus longue compensent largement le coût initial plus élevé. Chez Lugao, nous nous engageons à fournir à nos clients des transformateurs immergés dans l’huile offrant la meilleure valeur économique, alliant hautes performances et fiabilité à long terme.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la durée de vie typique d’un transformateur immergé dans l’huile ?

Réponse : Un transformateur immergé dans l’huile bien conçu et correctement entretenu peut avoir une durée de vie de 30 à 40 ans, et dans certains cas, même plus. La durée de vie est principalement déterminée par l'état de l'isolant en papier et de l'huile isolante. Un entretien régulier, y compris des tests d'huile et une filtration, peut prolonger considérablement la durée de vie du transformateur. Chez Lugao Power Co., Ltd., nous concevons notre transformateur immergé dans l'huile pour une fiabilité à long terme, avec une construction robuste et des matériaux de haute qualité.

Question 2 : Comment un transformateur immergé dans l'huile se compare-t-il à un transformateur de type sec en termes de sécurité incendie ?

Réponse : Les transformateurs immergés dans l’huile contiennent un liquide inflammable (l’huile), qui présente un risque d’incendie. Les transformateurs de type sec sont considérés comme plus sûrs en termes de risque d'incendie car ils sont construits avec des matériaux ininflammables. Cependant, le risque d'incendie d'un transformateur immergé dans l'huile peut être atténué grâce à des caractéristiques de conception telles que des murs coupe-feu, des systèmes d'extinction d'incendie et l'utilisation de fluides moins inflammables (tels que les esters synthétiques). De nombreux services publics choisissent les transformateurs immergés dans l'huile pour leurs performances et leur fiabilité supérieures, acceptant le risque d'incendie plus élevé en échange des avantages, et mettent en œuvre des mesures de sécurité appropriées. Le choix entre les deux types dépend de l'application spécifique et des exigences de sécurité du site.

Question 3 : A quoi sert l’huile dans un transformateur immergé dans l’huile ?

Réponse : L'huile contenue dans un transformateur immergé dans l'huile a deux fonctions essentielles : elle assure l'isolation électrique entre les enroulements et le réservoir, et elle agit comme liquide de refroidissement. La rigidité diélectrique élevée de l'huile empêche les pannes électriques et sa conductivité thermique lui permet d'absorber la chaleur du noyau et des enroulements et de la transférer aux parois du réservoir. L'huile fournit également un environnement propre et inerte pour les enroulements, les protégeant de l'humidité et de l'oxygène. L'état de l'huile est essentiel aux performances et à la longévité du transformateur.

Question 4 : Qu'est-ce que l'analyse des gaz dissous (DGA) et pourquoi est-elle importante ?

Réponse : L'analyse des gaz dissous (DGA) est une technique de diagnostic utilisée pour évaluer l'état d'un transformateur immergé dans l'huile. L'huile contient des gaz dissous générés par différents types de défauts au sein du transformateur. En analysant la composition et la concentration de ces gaz, il est possible d'identifier le type et la gravité d'un défaut. Le DGA est un outil essentiel pour prévenir les pannes et prolonger la durée de vie du transformateur. Il est recommandé que la DGA soit réalisée à intervalles réguliers, généralement une fois par an ou deux fois par an.

Question 5 : Quelles sont les considérations environnementales pour les transformateurs immergés dans l'huile ?

Réponse : La principale préoccupation environnementale liée aux transformateurs immergés dans l’huile est le risque de déversements d’hydrocarbures, qui peuvent contaminer le sol et l’eau. Pour atténuer ce risque, les transformateurs sont équipés de systèmes de confinement, tels que des fosses de collecte d'huile. De plus, on observe une tendance croissante à l’utilisation de fluides isolants biodégradables et moins inflammables, tels que les esters synthétiques, qui ont un impact environnemental moindre. L'élimination de l'huile de transformateur usagée doit être gérée conformément aux réglementations environnementales. Chez Lugao Power Co., Ltd., nous nous engageons à une fabrication respectueuse de l'environnement et proposons des transformateurs avec des fluides esters synthétiques et des conceptions robustes et étanches.

7. Conclusion

Le transformateur immergé dans l’huile est le cheval de bataille incontesté du réseau électrique à l’échelle des services publics. Sa fiabilité supérieure, sa gestion thermique efficace, sa longue durée de vie et ses caractéristiques économiques favorables en font le choix préféré des services publics du monde entier. L'huile fournit une isolation électrique et un refroidissement essentiels, permettant au transformateur de fonctionner de manière efficace et fiable dans les conditions les plus exigeantes. La capacité de surveiller l'état du transformateur grâce à des tests d'huile et de maintenir le transformateur tout au long de sa longue durée de vie en fait un atout fiable. Bien qu'il existe d'autres technologies, telles que les transformateurs de type sec, le transformateur immergé dans l'huile reste la technologie dominante pour les applications haute tension et haute puissance. Les performances éprouvées du transformateur, combinées à sa capacité à être entretenu et remis à neuf, garantissent qu'il continuera à être l'épine dorsale du réseau électrique pour les décennies à venir.

Chez Lugao Power Co., Ltd., nous fabriquons des transformateurs immergés dans l’huile de haute qualité depuis plus de deux décennies. Nos transformateurs sont conçus pour répondre aux normes les plus élevées de performance, de fiabilité et d’efficacité. Nous nous engageons à fournir à nos clients les meilleurs produits et services possibles, et nous vous invitons à nous contacter pour en savoir plus sur nos solutions de transformateurs immergés dans l’huile.

Contactez Lugao Power Co., Ltd. aujourd'huipour en savoir plus sur nos solutions de transformateurs immergés dans l’huile pour vos applications de réseau électrique à l’échelle des services publics.
