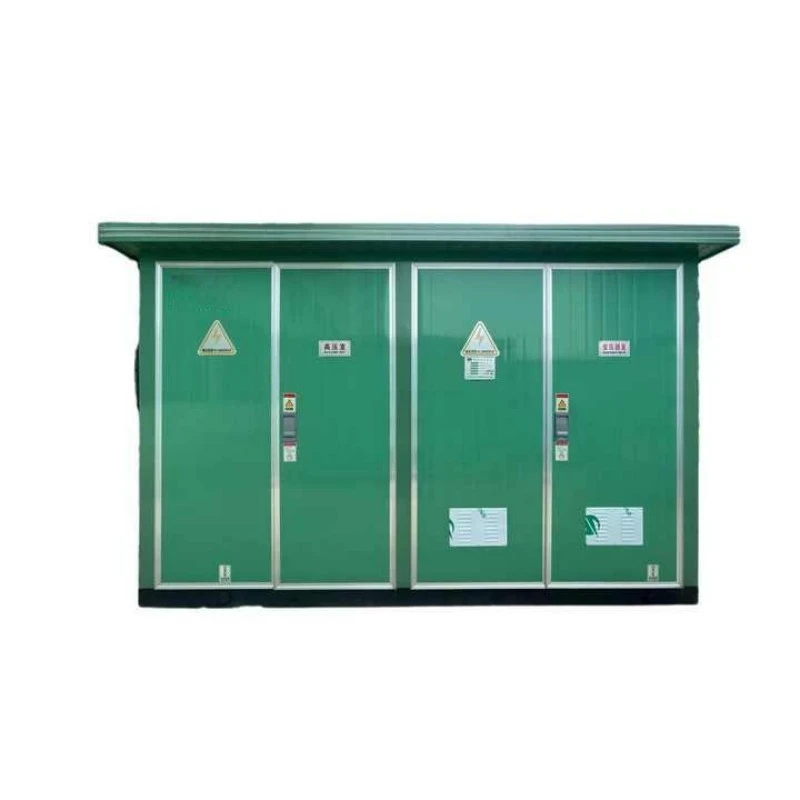

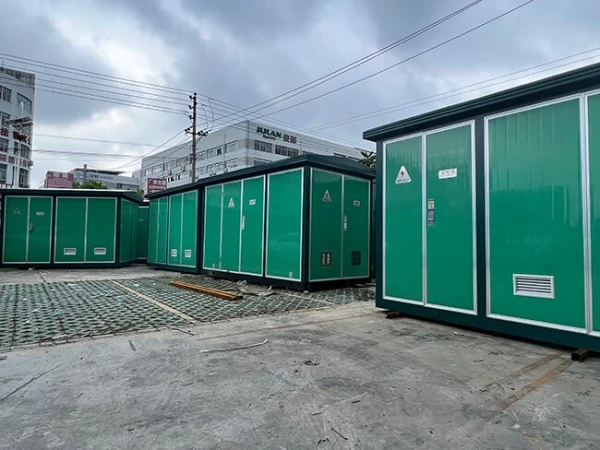

Sous-station compacte préfabriquée de type européen

Une sous-station préfabriquée compacte de type européen est une unité de distribution d'énergie fermée, assemblée en usine, à trois chambres, conçue pour recevoir, transformer et distribuer de l'électricité moyenne tension vers des charges basse tension. Contrairement aux sous-stations traditionnelles en béton qui nécessitent des semaines de construction sur site, cette unité arrive prête à être connectée.

Qu'est-ce que c'est?

La sous-station préfabriquée compacte de type européen (également connue sous le nom deSous-station à caissons européens) se compose de trois compartiments distincts et séparés :

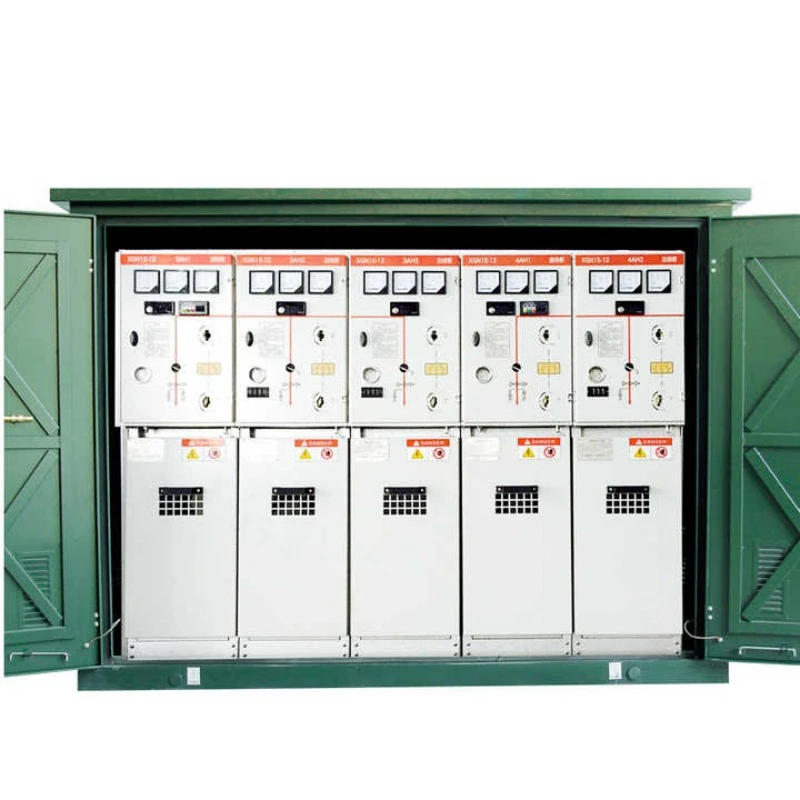

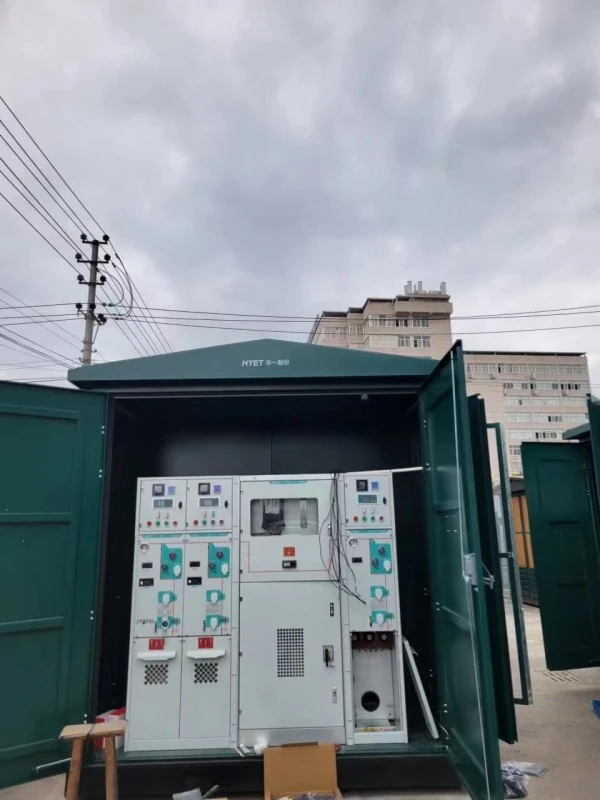

1. Compartiment haute tension (HT) : abrite l'appareillage de commutation, les relais de protection et les appareils de mesure.

2. Compartiment transformateur : contient un transformateur immergé dans l’huile ou de type sec.

3. Compartiment basse tension (BT) : contient les panneaux de distribution, les disjoncteurs et les départs.

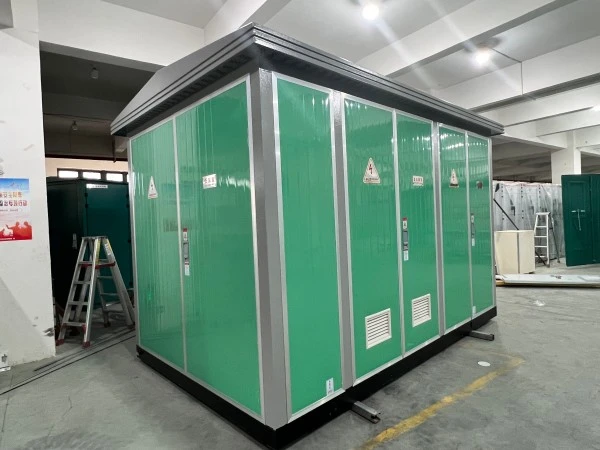

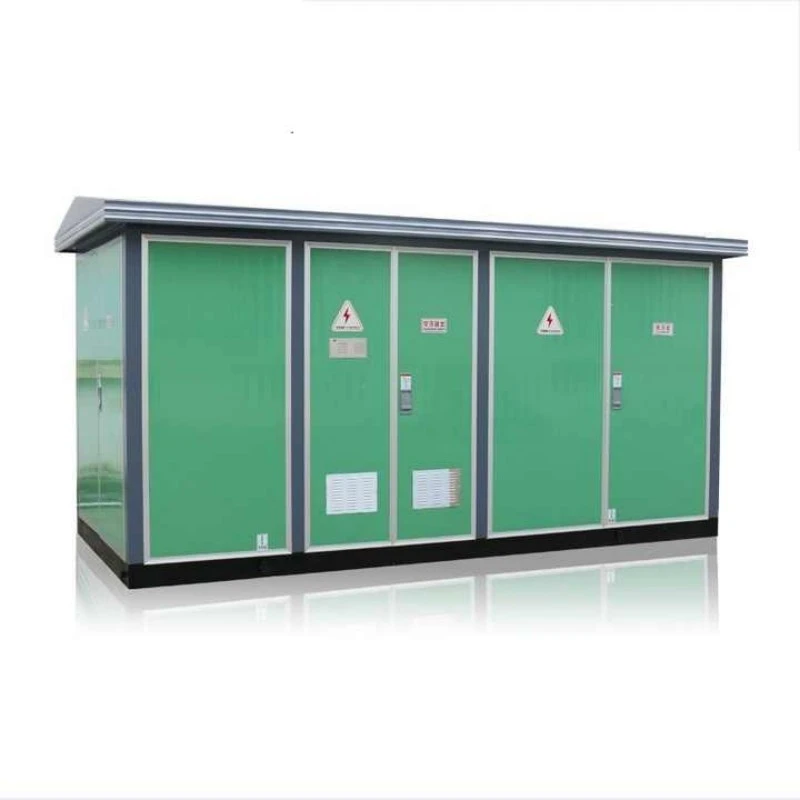

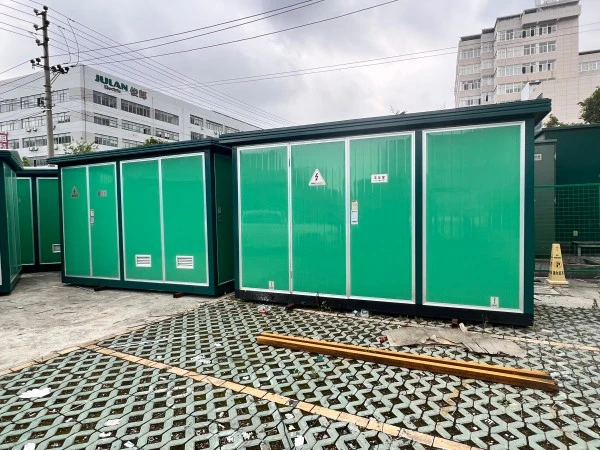

Ces trois chambres sont disposées en forme de « I » ou de « II » dans une seule enceinte en acier ou composite résistante aux intempéries. Chaque compartiment est physiquement séparé par des cloisons métalliques pour empêcher la propagation des pannes.

Que peut-il faire ?

Cet équipement remplit trois fonctions principales :

1. Conversion de tension abaisseur : convertit la moyenne tension entrante (6kV, 10kV, 20kV, 35kV) en basse tension utilisable (400V, 230V).

2. Protection et isolation : isole automatiquement les circuits défectueux via des fusibles ou des disjoncteurs, protégeant ainsi les actifs en aval.

3. Gestion de la charge : distribue l'alimentation à plusieurs circuits sortants, permettant une commutation, une mesure et une surveillance sélectives.

Étant donné que la sous-station préfabriquée compacte de type européen est pré-câblée et testée en usine, elle élimine les erreurs de câblage complexes sur site. Il sert de centre névralgique pour la distribution finale de l’énergie dans les immeubles résidentiels, les usines, les parcs solaires et les stations de recharge pour véhicules électriques.

Avantages du produit

Lorsque vous choisissez la sous-station préfabriquée compacte de type européen de Lugao Power, vous bénéficiez de cinq avantages concurrentiels distincts par rapport aux sous-stations conventionnelles et aux alternatives de type américain.

Avantage 1 : sécurité supérieure du personnel

La conception « compartimentée » à trois compartiments est la marque distinctive de toute véritable sous-station préfabriquée compacte de type européen. Chaque section est entièrement verrouillée par des verrouillages mécaniques et électriques. Par exemple, la porte BT ne peut s'ouvrir que si le disjoncteur principal est sur OFF ; la porte HT ne peut s'ouvrir que si le sectionneur de terre est FERMÉ. Cette logique de sécurité séquentielle empêche l'exposition au front sous tension, réduisant ainsi considérablement les risques d'arc électrique pour les opérateurs. En revanche, les sous-stations de type américain ont souvent des pièces sous tension exposées lors du remplacement des fusibles.

Avantage 2 : capacité d'alimentation électrique ininterrompue

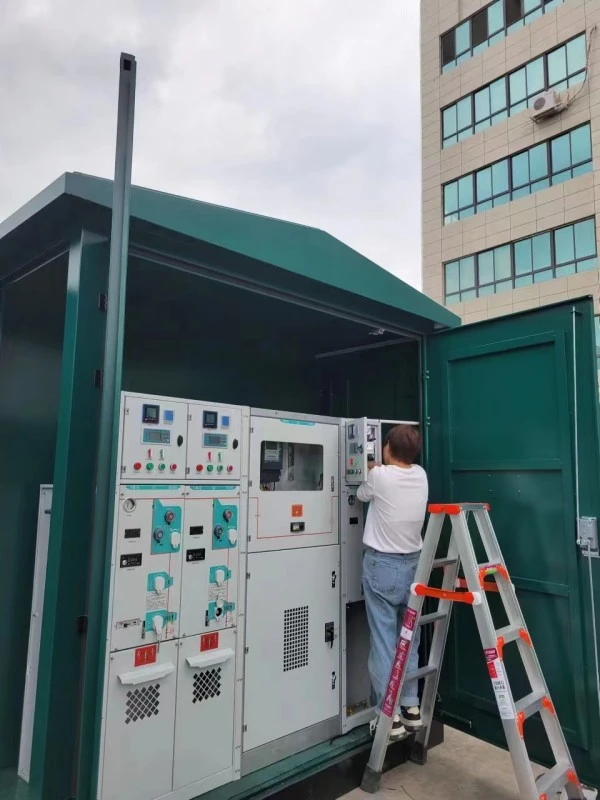

Contrairement aux unités de type américain où le remplacement d'un fusible nécessite la mise hors tension de l'ensemble du transformateur, notre sous-station préfabriquée compacte de type européen permet une maintenance indépendante. Vous pouvez ouvrir le compartiment BT pour la lecture des compteurs tandis que le côté HT reste sous tension. Les versions plus avancées peuvent accueillir une RMU (Ring Main Unit) à commutation de boucle, permettant une configuration « deux entrées, deux sorties » qui maintient l'alimentation des clients en aval, même en cas de pannes en amont. Cela le rend indispensable pour les hôpitaux et les centres de données.

Avantage 3 : Excellente gestion thermique

Chaque compartiment de transformateur est doté d'une ventilation forcée (ventilateurs automatiques à commande thermostatique) ainsi que de persiennes à convection naturelle. La séparation physique signifie que la chaleur générée par le transformateur n'affecte pas les relais électroniques sensibles du compartiment HT. Nos tests montrent que la température interne reste inférieure de 15 à 20 °C à celle des conceptions non segmentées pendant les charges de pointe en été, prolongeant ainsi directement la durée de vie de l'isolation.

Avantage 4 : Adaptabilité environnementale extrême

Construit selon IP54 minimum (étanche à la poussière et protégé contre les jets d'eau), le boîtier résiste aux brouillards salins, aux tempêtes de sable et aux fortes pluies. Un espace d'air de 40 mm et des radiateurs anti-condensation empêchent l'humidité interne. Plage de fonctionnement : -40°C à +55°C. Cette robustesse est la raison pour laquelle la sous-station préfabriquée compacte de type européen est le choix par défaut pour les parcs éoliens côtiers et les projets solaires dans le désert.

Avantage 5 : Coût total de possession (TCO) réduit

Le prix d’achat initial peut être de 15 à 20 % plus élevé que celui d’une unité comparable de type américain, mais le TCO sur 20 ans est inférieur de 30 %. Pourquoi? Les unités de type européen ont des composants modulaires remplaçables (vous ne changez qu'un fusible défectueux, pas l'ensemble du jeu de barres). Les puisards de confinement d'huile empêchent les fines de contamination du sol. Des travaux de génie civil minimes (juste une dalle de béton plate) par rapport à la construction d'une salle en béton permettent d'économiser entre 5 000 et 10 000 dollars par unité en main d'œuvre d'installation.

Caractéristiques du produit

Vous trouverez ci-dessous les caractéristiques techniques spécifiques de notre sous-station préfabriquée compacte de type européen :

Détails de production

Lugao Power fabrique chaque sous-station préfabriquée compacte de type européen dans notre usine de 25 000 m² certifiée ISO 9001. Vous trouverez ci-dessous les principaux détails de production qui différencient notre qualité.

Sélection des matériaux

Acier : Acier galvanisé DX51D+Z275 importé, cisaillé et plié sur un poinçon de tourelle CNC (tolérance ±0,2 mm).

GRP (Polyester renforcé de verre) : proposé pour les commandes côtières – zéro corrosion, mais coût plus élevé. Classe ignifuge VO (UL94).

Noyau du transformateur : métal amorphe ou acier au silicium CRGO (qualité M5, épaisseur 0,23 mm). Perte à vide réduite de 70 % par rapport à l'acier standard.

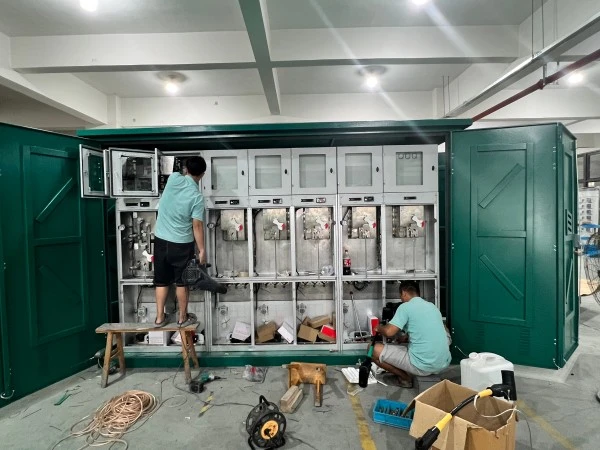

Processus d'assemblage

Fabrication des compartiments : gabarits de soudage séparés pour les sections HT, Transformateur et BT. Chaque compartiment est testé pour l'étanchéité avec une solution savonneuse (pour le confinement de l'huile).

Peinture : Prétraitement (dégraissage, phosphatation) → Primaire époxy (80μm) → Finition polyester (70μm). Test au brouillard salin : 720 heures sans ligne de fuite.

Câblage interne : Câbles en cuivre sans halogène, résistant à 90°C, sertis avec des matrices hexagonales (test d'arrachement >200N). Toutes les bornes sont étiquetées avec des marqueurs thermorétractables.

Installation du transformateur : Les transformateurs remplis d'huile subissent un séchage sous vide (humidité résiduelle <0,5%). Les transformateurs de type sec sont imprégnés deux fois sous vide (VPI).

Contrôles de qualité

1. Test diélectrique : 28kV/1min pour le côté HT ; 3kV/1min pour le côté BT.

2. Chauffage : Pleine charge à 40 °C ambiant pendant 8 heures ; échauffement surveillé par 12 capteurs PT100.

3. Test IP : Chambre à poussière pendant 8 heures, suivi d'un test au jet d'eau (buse de 12,5 mm à 100 litres/min).

4. Test de verrouillage fonctionnel : 50 cycles d'ouverture-fermeture sur chaque interrupteur.

Options de personnalisation

1. Couleur : norme RAL 7035 (gris clair) ; tout code RAL sur demande (+ délai 15 jours).

2. Entrée de câble : inférieure (à travers le socle) ou latérale (plaques passe-câbles).

3. Fonctionnalités intelligentes : surveillance à distance compatible IoT (courant, tension, température, état de la porte) via 4G/WiFi.

Emballage, expédition, garantie

Emballage et expédition

Chaque sous-station préfabriquée compacte de type européen est levée à l'aide de quatre pattes de levage intégrées (testées à 2 × poids brut). Procédure d'emballage :

● Intérieur : des sachets déshydratants de gel de silice (2 kg) placés à l'intérieur de chaque compartiment pour absorber l'humidité du transit.

● Entrées de câbles : scellées avec des capuchons en plastique et du ruban auto-vulcanisant.

● Extérieur : enveloppé sous film étirable avec un film VCI (Vapor Corrosion Inhibitor), puis recouvert d'une bâche imperméable robuste.

● Mise en caisse : boulonnée sur un châssis de transport en acier (hauteur 1 200 mm pour les passages de chariot élévateur). Protections d'angle et bandes de cerclage.

Délai de livraison : 25 jours ouvrables pour l’unité standard de 630 kVA ; 35 jours pour les commandes personnalisées (y compris les compteurs intelligents).

Garantie et après-vente

Période de garantie : 12 mois à compter de la date de mise en service ou 14 mois à compter de l'expédition (selon la première éventualité).

Couverture : Tous les défauts de fabrication liés aux matériaux ou à la fabrication. Ne couvre pas les dommages causés par la foudre, les inondations, la surcharge au-delà de la plaque signalétique ou les modifications non autorisées.
