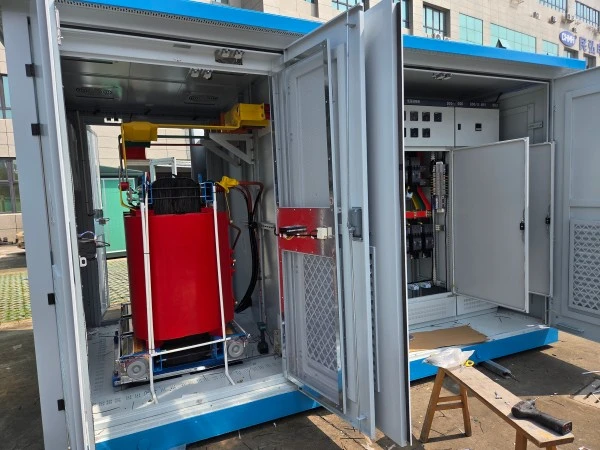

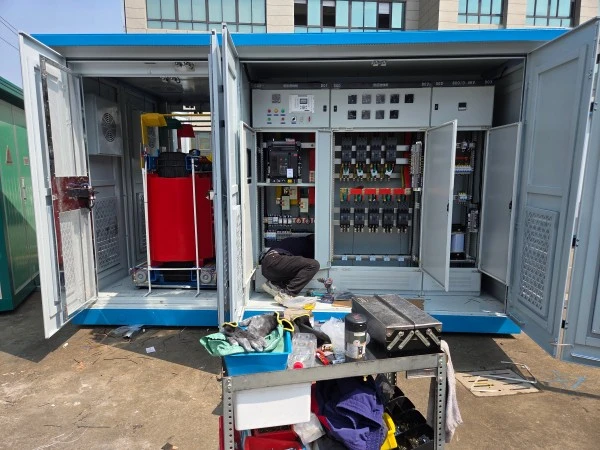

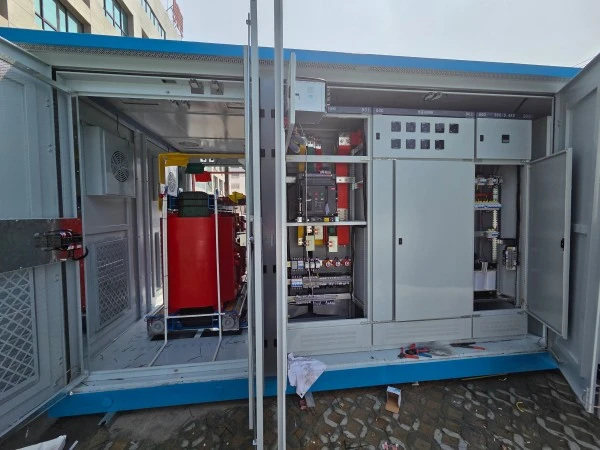

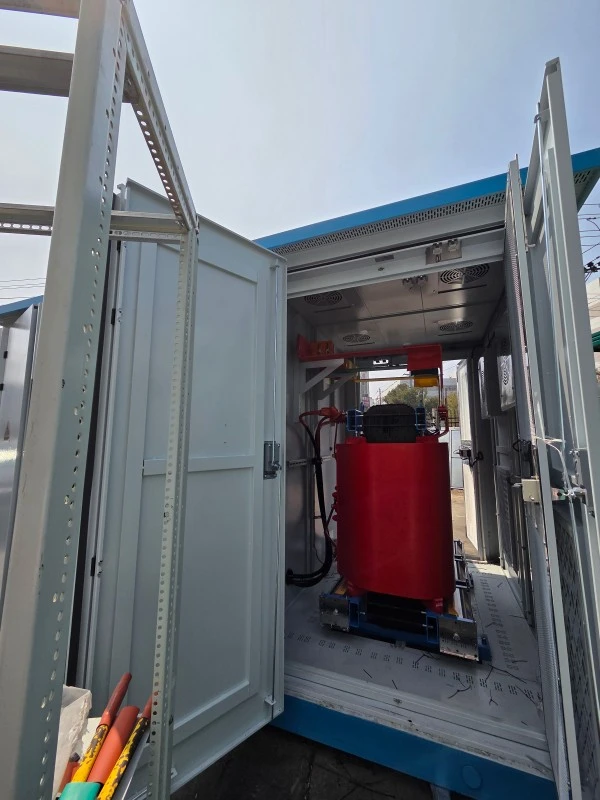

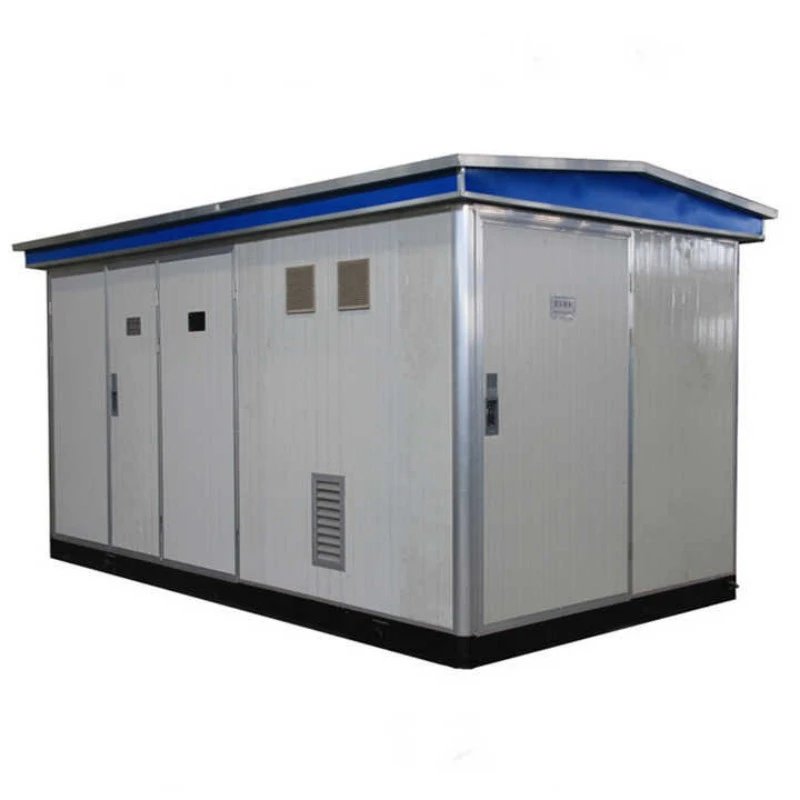

Sous-station de transformation intelligente de type européen préinstallée

Le poste de transformation de type européen préinstallé Smart est une unité de distribution d'énergie compacte, assemblée en usine, qui intègre unappareillage moyenne tension, un panneau de distribution basse tension et un transformateur immergé dans l'huile ou de type sec dans un seul boîtier fermé. Contrairement aux sous-stations de génie civil traditionnelles, cette unité de style européen est préfabriquée, testée et livrée sous forme de système prêt à installer.

Que fait-il ?

Il abaisse l'électricité moyenne tension (généralement 6 kV à 35 kV) à des niveaux basse tension (400 V à 690 V) pour une distribution sûre aux communautés résidentielles, aux bâtiments commerciaux, aux usines et aux centrales d'énergie renouvelable. La sous-station de transformation de type européen préinstallée Smart prend également en charge la surveillance intelligente de la charge, de la température et de la qualité de l'énergie, permettant un diagnostic de panne à distance et des fonctions d'alarme automatiques. Cela en fait un choix idéal pour les réseaux intelligents et les sous-stations sans surveillance.

Avantages du produit

1. Surveillance intelligente et télécommande

La sous-station de transformation de type européen préinstallée Smart est livrée avec une unité terminale intelligente (ITU) en option qui collecte des données en temps réel sur la tension, le courant, le facteur de puissance et la température de l'huile. Les données peuvent être transmises via 4G, Ethernet ou fibre optique vers une salle de contrôle centrale, réduisant ainsi les coûts d'inspection sur site.

2. Empreinte compacte et déploiement rapide

Parce qu'il est pré-assemblé en usine, le poste de transformation de type européen préinstallé Smart ne nécessite qu'une simple fondation sur site. L'installation prend 1 à 2 jours au lieu de semaines, ce qui permet d'économiser jusqu'à 60 % en travaux de génie civil et en occupation du sol.

3. Haute fiabilité dans des conditions difficiles

Avec un indice de protection IP54 (ou supérieur) pour le boîtier et les transformateurs immergés dans l'huile ou en résine époxy à l'intérieur, cette sous-station résiste à la poussière, à la pluie, au brouillard salin et aux températures extrêmes de -25°C à +40°C, garantissant un fonctionnement continu dans les déserts, les zones côtières ou les régions de haute altitude.

4. Efficacité énergétique et faibles pertes

Équipée de transformateurs à faibles pertes des séries S11 ou S13, la sous-station de transformation de type européen préinstallée Smart réduit les pertes à vide jusqu'à 30 % par rapport aux unités conventionnelles, réduisant ainsi directement les factures d'électricité et les émissions de carbone sur une durée de vie de 20 ans.

5. Entièrement personnalisable

Nous proposons des configurations flexibles : enroulements en cuivre ou en aluminium, changeurs de prises en charge, correction automatique du facteur de puissance (APFC) et parafoudres. Que vous ayez besoin d'une unité de 200 kVA pour une zone de villa ou d'une unité de 2 500 kVA pour un parc industriel, nous pouvons adapter la solution.

Caractéristique du produit

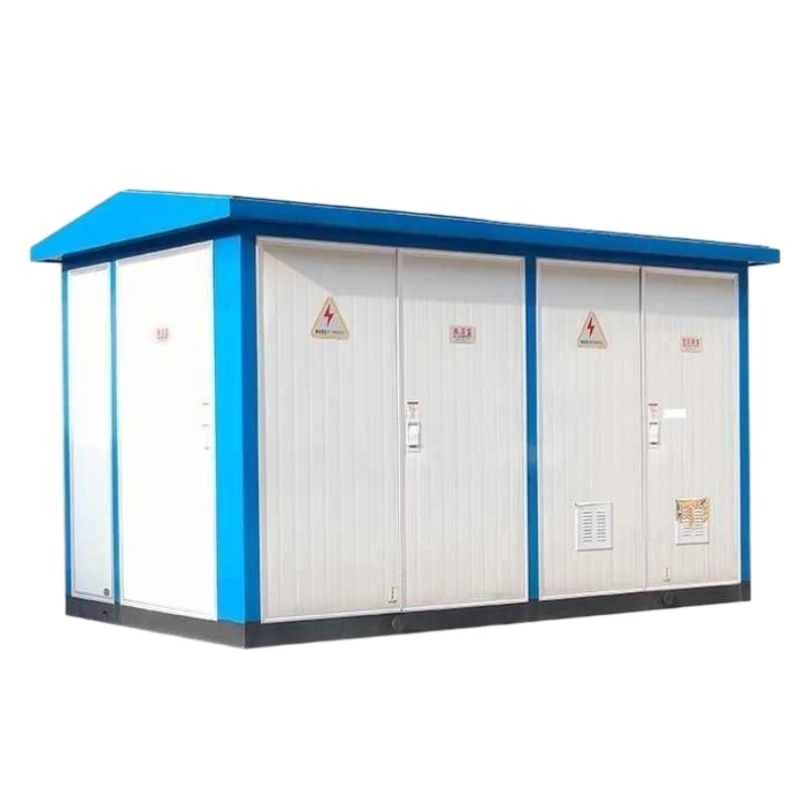

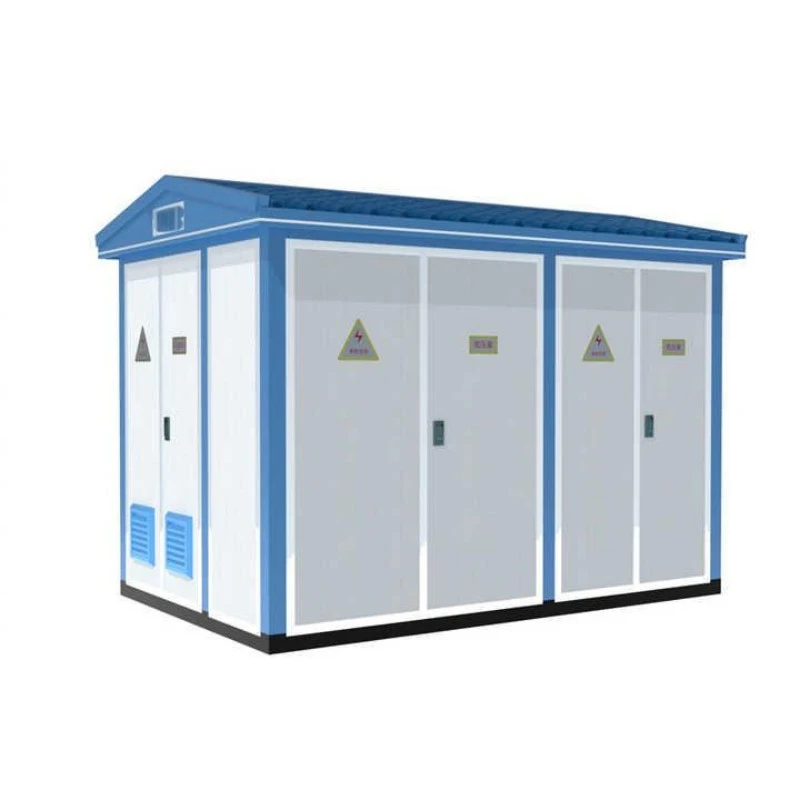

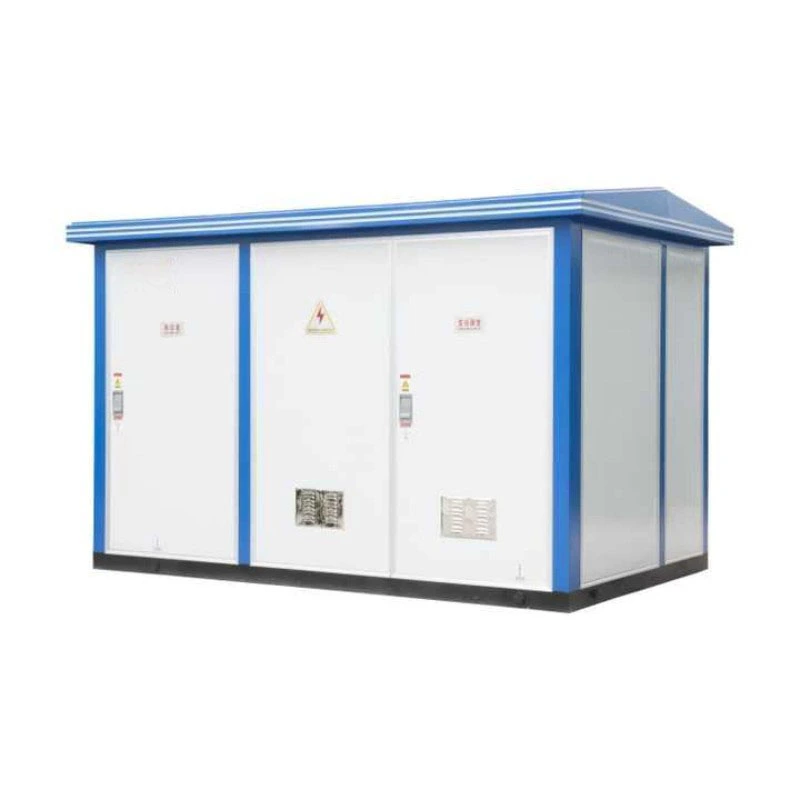

Boîtier entièrement fermé et résistant aux intempéries --- Fabriqué en acier galvanisé ou en alliage d'aluminium, recouvert d'une peinture anticorrosion, adapté à une installation en extérieur.

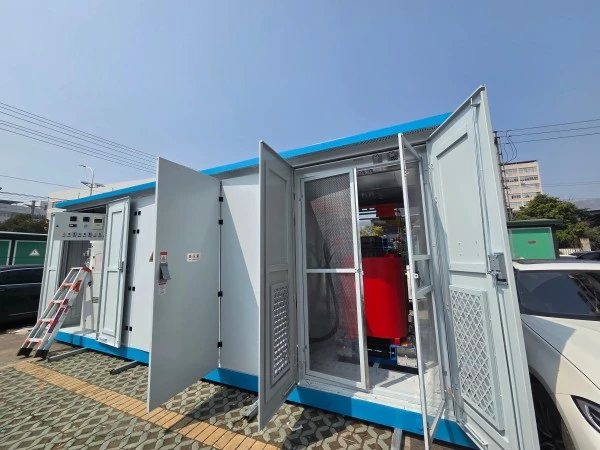

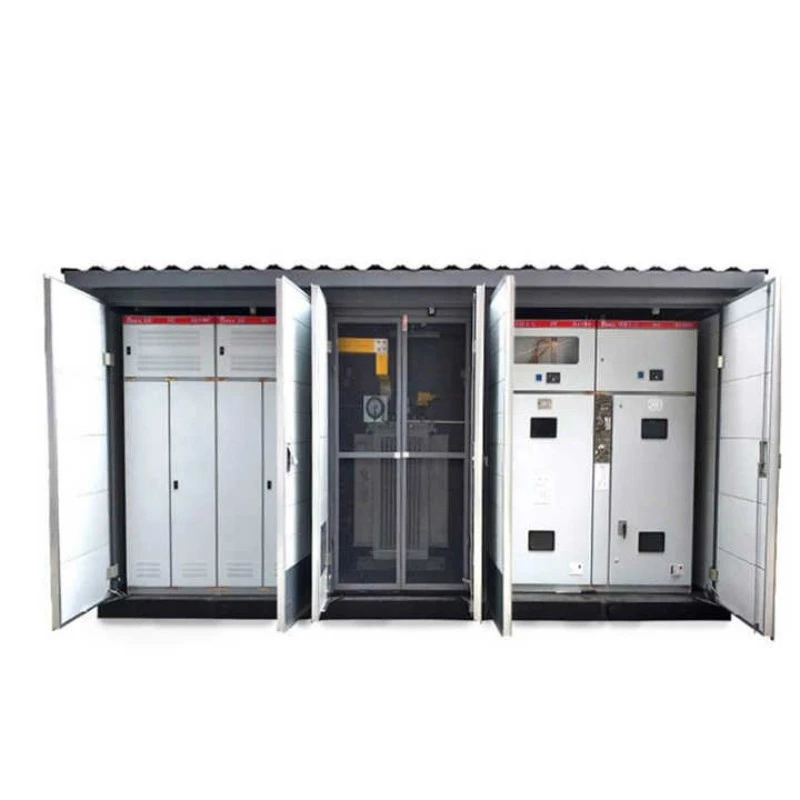

Disposition interne modulaire --- Compartiments séparés pour l'appareillage HT, le transformateur et la distribution BT, avec verrouillages mécaniques pour garantir la sécurité de l'opérateur.

Système de refroidissement intelligent : ventilateurs à température contrôlée pour transformateurs de type sec ou panneaux de radiateur ondulés pour unités immergées dans l'huile, s'activant automatiquement lorsque la température dépasse le point de consigne.

Protection contre les arcs électriques et les surcharges : équipé de disjoncteurs SF6 ou à vide, d'interrupteurs à fusible et de dispositifs de protection contre les surtensions (SPD) pour répondre aux normes CEI 62271-202.

Interface conviviale : l'écran tactile local (en option) affiche les données en temps réel et les enregistrements de défauts, tandis que l'accès à distance via l'application pour smartphone est disponible pour le personnel de maintenance.

Fonctionnement à faible bruit --- Niveau sonore ≤55 dB(A) pour les applications résidentielles, obtenu grâce à des supports amortisseurs de vibrations et des panneaux d'isolation acoustique.

Conception antivol et de sécurité --- Des serrures robustes, des capteurs de porte et une intégration de vidéosurveillance en option rendent la sous-station de transformation intelligente de type européen préinstallée adaptée aux sites distants et sans surveillance.

Application du produit

Le poste de transformation de type européen Smart préinstallé est largement utilisé dans :

Distribution d'énergie urbaine

Complexes résidentiels, centres commerciaux, hôtels et hôpitaux où l'espace est limité et où la sécurité incendie est essentielle.

Les parkings souterrains ou les installations sur les toits bénéficient de sa conception compacte et de confinement des hydrocarbures.

Projets d'énergie renouvelable

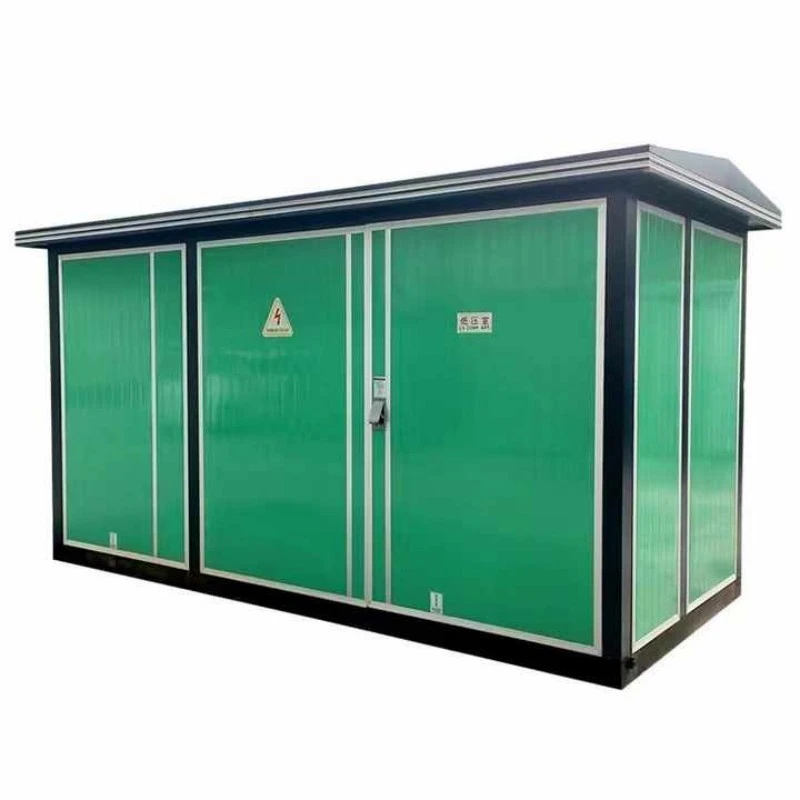

Les parcs solaires et les parcs éoliens terrestres nécessitent un déploiement rapide et une résistance aux intempéries. Cette sous-station s'intègre parfaitement aux onduleurs photovoltaïques et aux convertisseurs d'éoliennes.

Infrastructures et équipements publics

Les aéroports, les stations de métro, les tunnels et les ponts comptent sur sa haute fiabilité et sa surveillance à distance pour garantir un éclairage et une ventilation ininterrompus.

Sites industriels et miniers

Les usines, les usines chimiques et les mines utilisent le poste de transformation de type européen Smart préinstallé pour isoler les défauts du réseau et protéger les machines sensibles.

Alimentation temporaire et de secours

Les chantiers de construction, les zones de secours en cas de catastrophe et les événements en plein air bénéficient de sa nature plug-and-play et de sa facilité de déplacement.

Détails de production

Conception du boîtier et de la mécanique

L'enceinte extérieure du poste de transformation de type européen préinstallé Smart est fabriquée à partir de plaques d'acier découpées au laser, pliées et soudées. Après le soudage, l'ensemble du boîtier subit un grenaillage pour éliminer le tartre, suivi d'un revêtement en poudre électrostatique d'une épaisseur minimale de 80 µm. Cela offre une résistance à la corrosion C5-M (ISO 12944) pour les environnements côtiers ou industriels.

Les portes sont équipées de joints en polyuréthane, de loquets à compression et de charnières amovibles. Un toit en pente empêche l'accumulation d'eau et les canaux de base comprennent des passages pour chariot élévateur et des anneaux de levage pour faciliter le transport.

Noyau et enroulements du transformateur

Nous utilisons de l'acier au silicium à grains orientés laminé à froid à haute perméabilité (0,23 mm ou 0,27 mm) avec des joints à recouvrement pour réduire le courant à vide. Les enroulements sont constitués de cuivre sans oxygène ou de feuille d'aluminium (pour basse tension) et de fil de cuivre rond (pour haute tension). Pour les versions de type sec, la résine époxy de classe H est coulée sous vide pour éliminer les vides et obtenir une décharge partielle <10 pC. Pour les versions immergées dans l’huile, nous utilisons de l’huile minérale ou un fluide ester naturel avec un réservoir ondulé pour absorber l’expansion de l’huile.

Appareillage de commutation et jeux de barres

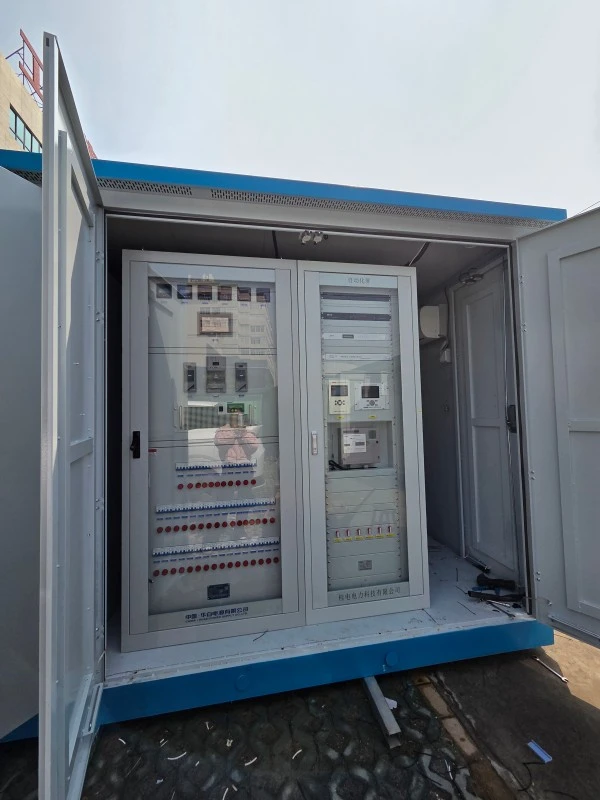

A l'intérieur du poste de transformation de type européen préinstallé Smart, le compartiment HT abrite un interrupteur-sectionneur ou un disjoncteur (type SF6 ou vide) avec contacts de coupure visibles. Le compartiment BT comprend un disjoncteur principal à boîtier moulé (MCCB), des disjoncteurs d'alimentation et un système de jeu de barres évalué jusqu'à 4 000 A. Toutes les barres omnibus sont en cuivre étamé avec isolation thermorétractable.

Système de surveillance intelligent (en option)

Nous intégrons un RTU (terminal à distance) intelligent qui mesure les tensions, les courants, la puissance active/réactive et les harmoniques triphasés jusqu'au 31ème ordre. Les données sont enregistrées toutes les 5 minutes et stockées pendant 90 jours. Les alarmes de surtension, de sous-tension, de surchauffe et d'ouverture de porte sont envoyées par SMS ou par e-mail.

Tests de qualité

Chaque poste de transformation de type européen Smart préinstallé est soumis à 100 % de tests en usine :

1. Test de tenue diélectrique (2,5 kV pendant 1 minute)

2. Test dynamique de court-circuit (simulé)

3. Test d'infiltration d'eau IP54

4. Test d'échauffement (8 heures à pleine charge)

5. Mesure de décharge partielle (≤10pC pour le type sec)

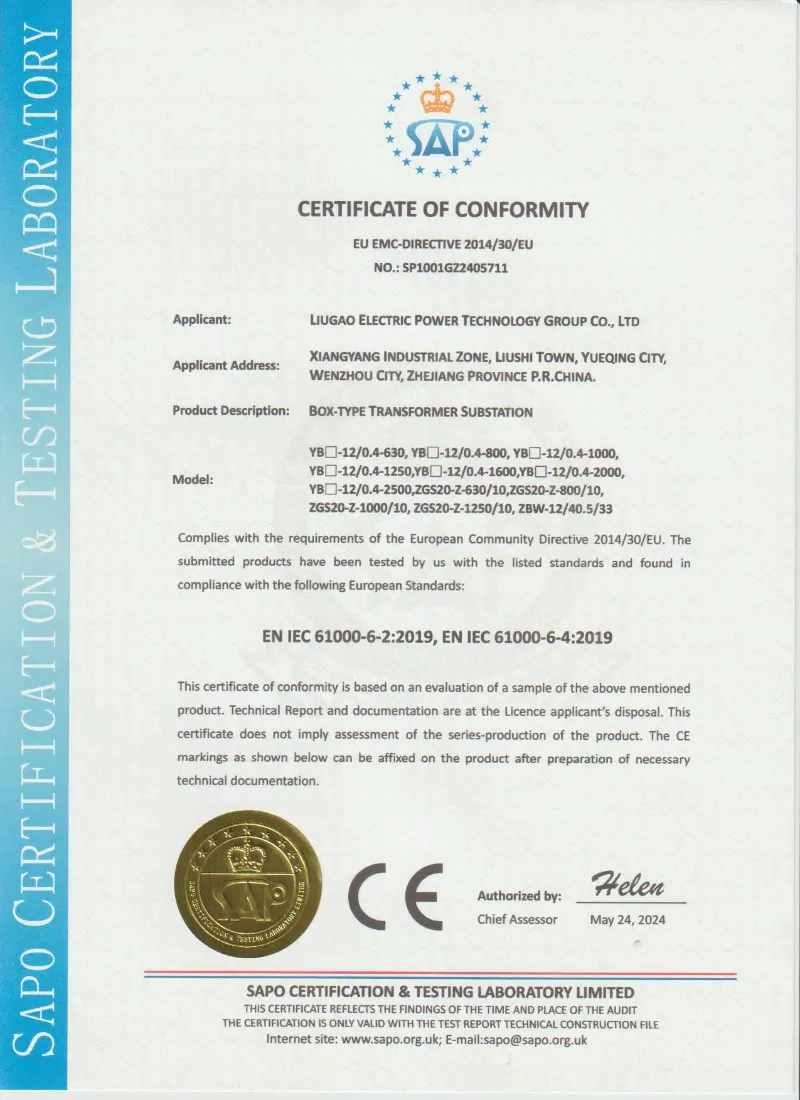

6. Des rapports de test sont fournis avec chaque expédition, conformes aux normes CEI 62271-202, GB/T 17467 et EN 61330.
