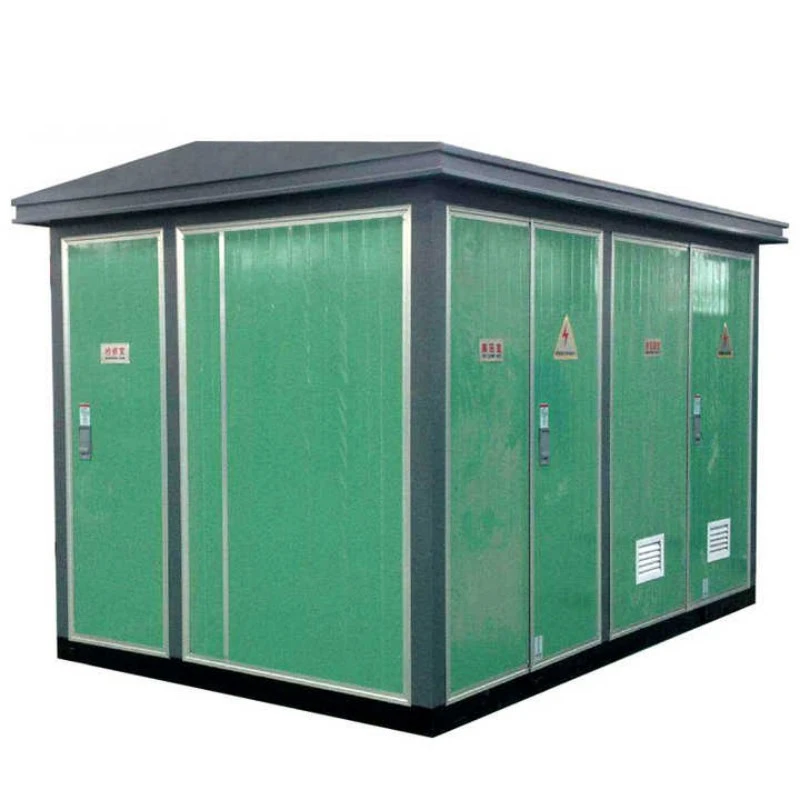

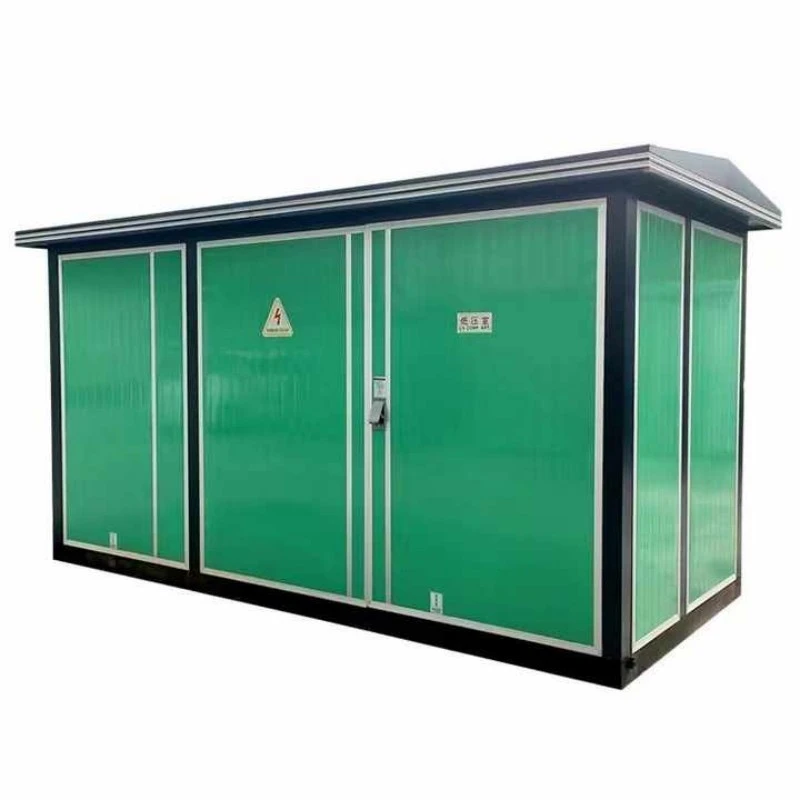

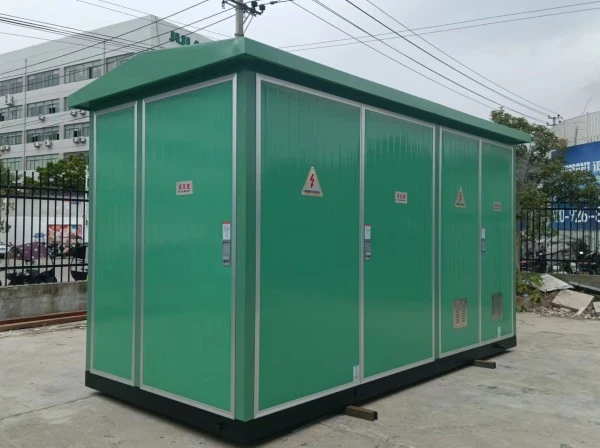

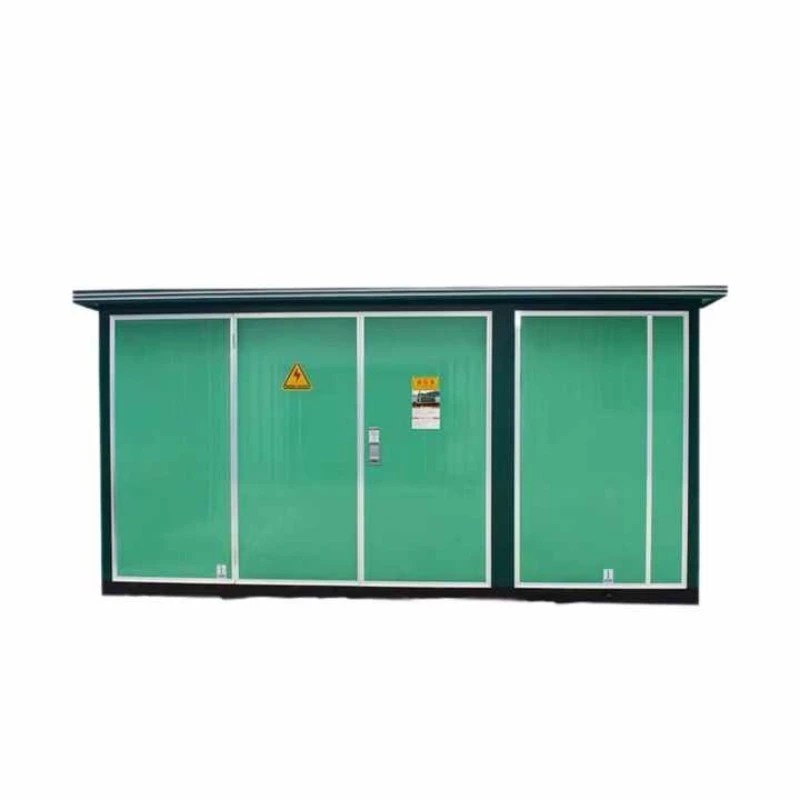

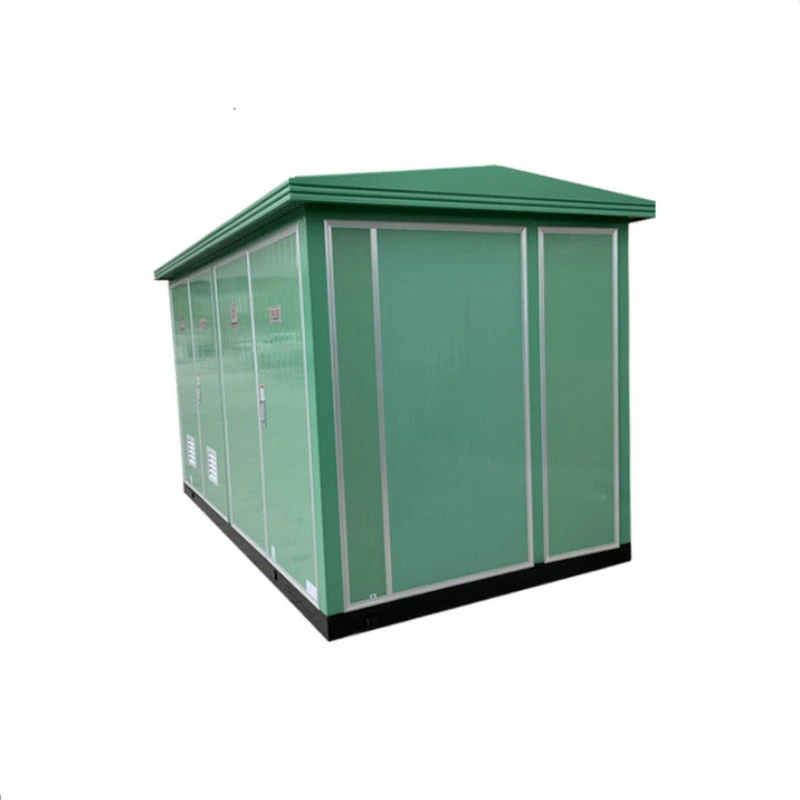

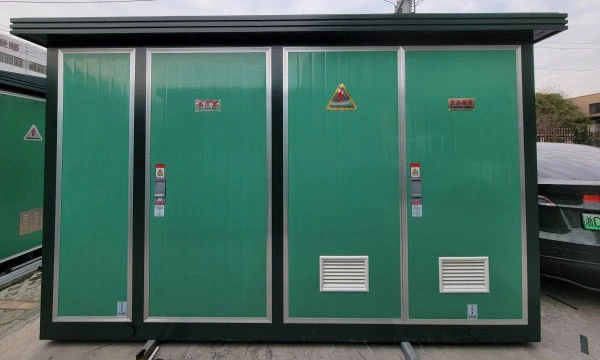

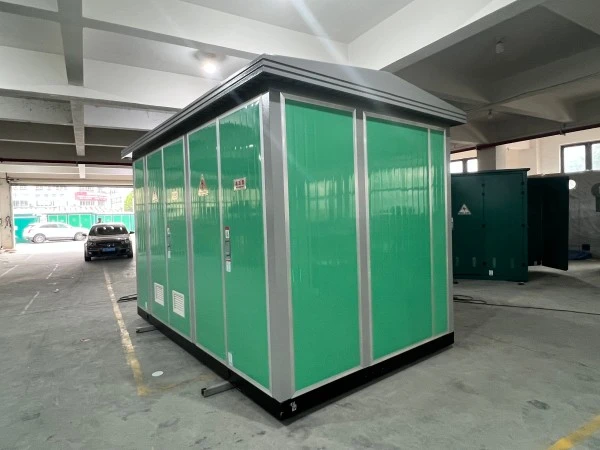

Sous-station de type européen emballée pour l'énergie éolienne

La sous-station de type européen emballée pour l'énergie éolienne est une unité de conversion d'énergie compacte, assemblée en usine, spécialement conçue pour collecter l'électricité moyenne tension d'une ou plusieurs éoliennes, la réduire (ou l'augmenter) à des niveaux compatibles avec le réseau et protéger à la fois l'éolienne et le réseau électrique contre les défauts électriques.

Contrairement aux sous-stations génériques, cette unité est spécialement conçue pour répondre aux exigences uniques de la production éolienne :

● Haute tolérance aux vibrations : jeux de barres internes renforcés et matériel anti-desserrage.

● Large adaptation à la tension : gère les fluctuations de sortie de 400 V (terminal de turbine) à 35 kV (réseau de collecte).

● Prêt pour la surveillance à distance : ports SCADA intégrés pour les salles de contrôle des turbines.

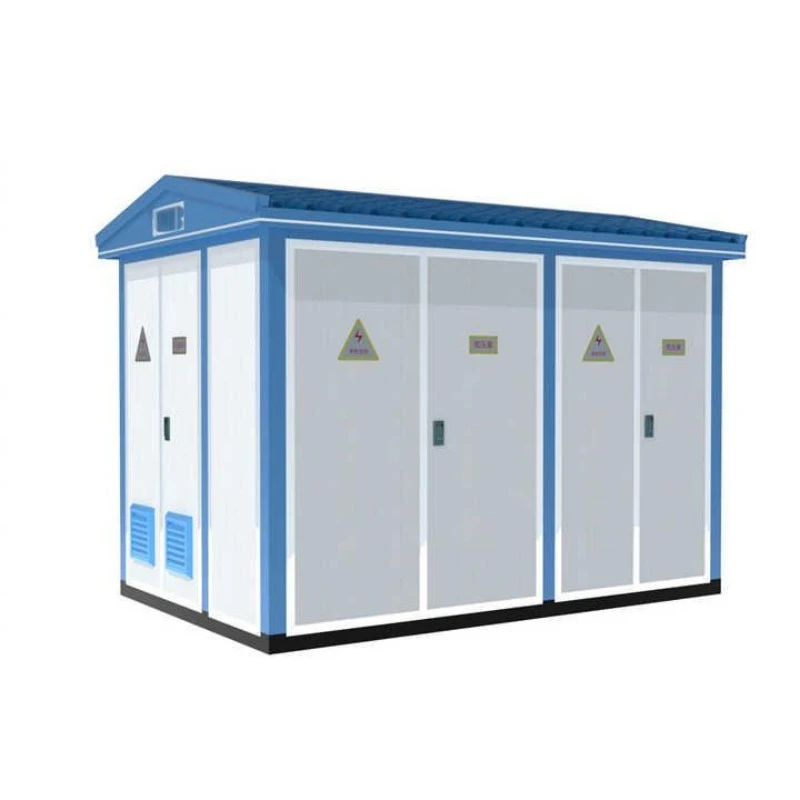

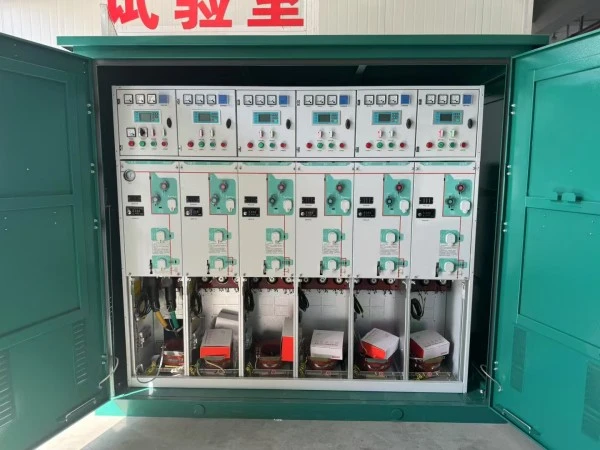

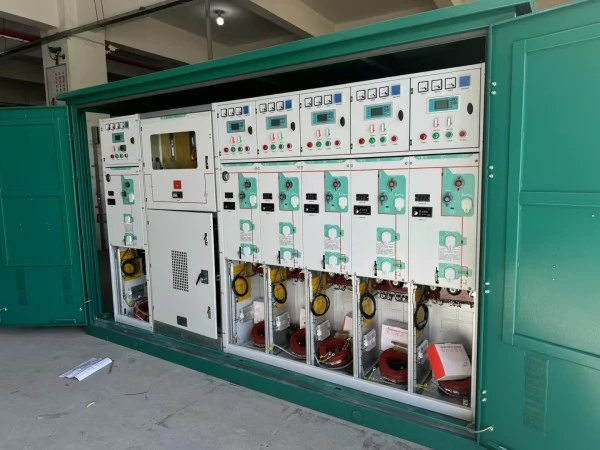

Physiquement, la sous-station de type européen emballée pour l'énergie éolienne conserve l'architecture européenne classique à trois compartiments (côté HT, transformateur, côté BT) mais ajoute des fonctionnalités spécifiques au vent : un relais de protection d'interface dédié, des bornes de filtrage des harmoniques et un boîtier résistant aux intempéries classé pour les embruns salins côtiers.

Que peut-il faire ?

Fonction principale : Agit comme interface électrique entre un générateur éolien et le réseau de collecte moyenne tension.

Quatre métiers principaux :

1. Transformation de tension :Convertit la tension de sortie de la turbine (généralement 690 V) en tension du réseau de collecte (10 kV à 35 kV) à l'aide d'un transformateur élévateur situé à l'intérieur de l'unité.

2. Isolation des défauts :Déconnecte automatiquement la turbine si les paramètres du réseau (tension, fréquence) dérivent en dehors des limites autorisées, protégeant ainsi les deux actifs.

3. Conditionnement de la qualité de l’énergie :Fournit une mise à la terre, des parafoudres et des points de filtrage pour atténuer les harmoniques générées par les entraînements à fréquence variable à l'intérieur de la turbine.

4. Mesure et surveillance de l'énergie :Il abrite des TC et des TP de qualité utilitaire pour la mesure des tarifs de rachat et le suivi des performances à distance.

Étant donné que la sous-station de type européen emballée pour l'énergie éolienne arrive entièrement pré-câblée et testée, les développeurs de parcs éoliens évitent des mois d'assemblage électrique sur site. Une unité dessert soit une seule grande turbine (2 MW à 6 MW), soit un petit groupe de turbines plus petites dans une configuration en « daisy chain ».

Paramètre du produit

Vous trouverez ci-dessous les spécifications techniques standard de la sous-station de type européen emballée pour l'énergie éolienne de Lugao Power. Évaluations personnalisées disponibles sur demande.

Caractéristique du produit et application

Q1 : Qu'est-ce qui différencie la sous-station de type européen emballée pour l'énergie éolienne d'une sous-station européenne standard ?

R : Trois caractéristiques spécifiques au vent. Premièrement, le transformateur à l'intérieur d'une sous-station de type européen emballé pour l'énergie éolienne est conçu pour un flux d'énergie bidirectionnel et des fluctuations de tension fréquentes : les turbines montent et descendent constamment. Deuxièmement, le compartiment BT comprend un relais de protection d'interface réseau dédié qui se déclenche dans un délai de 100 ms si la tension ou la fréquence du réseau dérive, comme l'exigent les normes d'interconnexion des services publics (par exemple, IEEE 1547, CEI 61727). Troisièmement, l'ensemble du boîtier utilise des supports antivibratoires sur tous les contacts électriques ; les unités standard verraient la vis se desserrer après six mois à proximité d'une turbine.

Q2 : Comment cette unité gère-t-elle les coups de foudre courants dans les parcs éoliens ouverts ?

R : Chaque sous-station de type européen emballée pour l'énergie éolienne est équipée de parafoudres de type 1+2 des côtés HT et BT (capacité de décharge de 25 kA par pôle). De plus, le réservoir du transformateur dispose d'une cosse de mise à la terre directe dimensionnée pour un câble en cuivre de 120 mm². Lors de notre test en usine, nous simulons des impulsions de foudre de 10/350 μs jusqu'à 100 kA sans contournement interne.

Q3 : Cette sous-station peut-elle être utilisée à la fois pour l’éolien terrestre et offshore ?

R : À terre, absolument. Pour l'offshore, nous proposons une version améliorée appelée « Offshore Package ». La sous-station standard de type européen emballée pour l'énergie éolienne est dotée d'un indice de protection IP54, adaptée aux zones côtières terrestres. Pour l'offshore (sur une plate-forme de turbine ou une fondation de chemise), nous passons à IP66, utilisons un revêtement de qualité marine C5-M (plus de 400 μm d'épaisseur) et remplaçons tous les boulons en acier standard par de l'acier inoxydable 316L. L'huile du transformateur est remplacée par de l'ester naturel (biodégradable) pour répondre aux réglementations environnementales.

Q4 : Quels sont les scénarios d’application les plus courants pour cette unité ?

R : Quatre applications principales :

Détails de production

Comment Lugao Power construit une meilleure sous-station de type européen conditionnée pour l'énergie éolienne

Détail 1 : Ingénierie anti-vibration

La plupart des pannes de sous-stations dans les parcs éoliens sont dues à des connexions desserrées dues à une oscillation constante de la turbine (0,5 à 2 Hz). Notre solution : chaque connexion de jeu de barres utilise des ressorts à disque Belleville sous la tête du boulon, maintenant la force de serrage même lorsque les composants vibrent. Les borniers sont de type à cage (et non à vis). Les serre-câbles internes sont remplacés par des sangles de verrouillage en acier inoxydable. Résultat : après 5 000 heures de vibrations simulées (balayage de 2 g, 5 à 200 Hz), la rétention du couple reste >90 % de la valeur initiale.

Détail 2 : Conception du transformateur pour le cycle de service du vent

Les transformateurs de distribution standard voient des charges constantes. Les transformateurs éoliens voient des variations rapides de 0 % à 110 % en moins de 10 secondes. NotreÉnergie éolienne Sous-station de type européen emballéeutilise un noyau à haute résistance aux courts-circuits avec une pression de serrage axiale de 4,5 MPa (par rapport à la norme industrielle de 2,5 MPa). Les enroulements sont des conducteurs à transposition continue (CTC) plutôt que plusieurs brins parallèles, éliminant ainsi les pertes de courant de circulation lors de charges déséquilibrées. Nous ajoutons également des capteurs de température à fibre optique intégrés directement dans l'enroulement BT (et pas seulement des thermomètres à huile supérieurs) qui fournissent des données de points chauds en temps réel au contrôleur de turbine.

Détail 3 : Protection contre la corrosion au-delà de la peinture

Les parcs éoliens se situent dans des environnements de classe C3 (intérieurs) à C5-M (offshore). Le revêtement en poudre standard échoue au niveau des bords coupés. Notre processus :

1. Scellement des bords : Chaque bord découpé au laser reçoit un cordon de scellant époxy avant de peindre.

2. Primaire riche en zinc : 80μm de primaire époxy à 95% de poussière de zinc (protection sacrificielle).

3. Couche intermédiaire : 100 μm d’époxy à haut pouvoir garnissant.

4. Finition : 80 µm de polyuréthane (gris clair RAL 7035 ou personnalisé).

DFT total (épaisseur du film sec) = 260 µm minimum. Testé au brouillard salin pendant 1 500 heures sans fluage (ASTM B117).

Notre avantage par rapport aux concurrents

Pourquoi choisir Lugao Power pour les sous-stations éoliennes ?

Plus de 10 ans de fabrication d'équipements électriques

Équipe d'ingénierie dédiée aux transformateurs et aux appareillages MT

Solutions de sous-stations éoliennes de 1MVA à 8MVA

Tests en usine avant expédition

Conceptions personnalisées pour les projets éoliens terrestres et côtiers

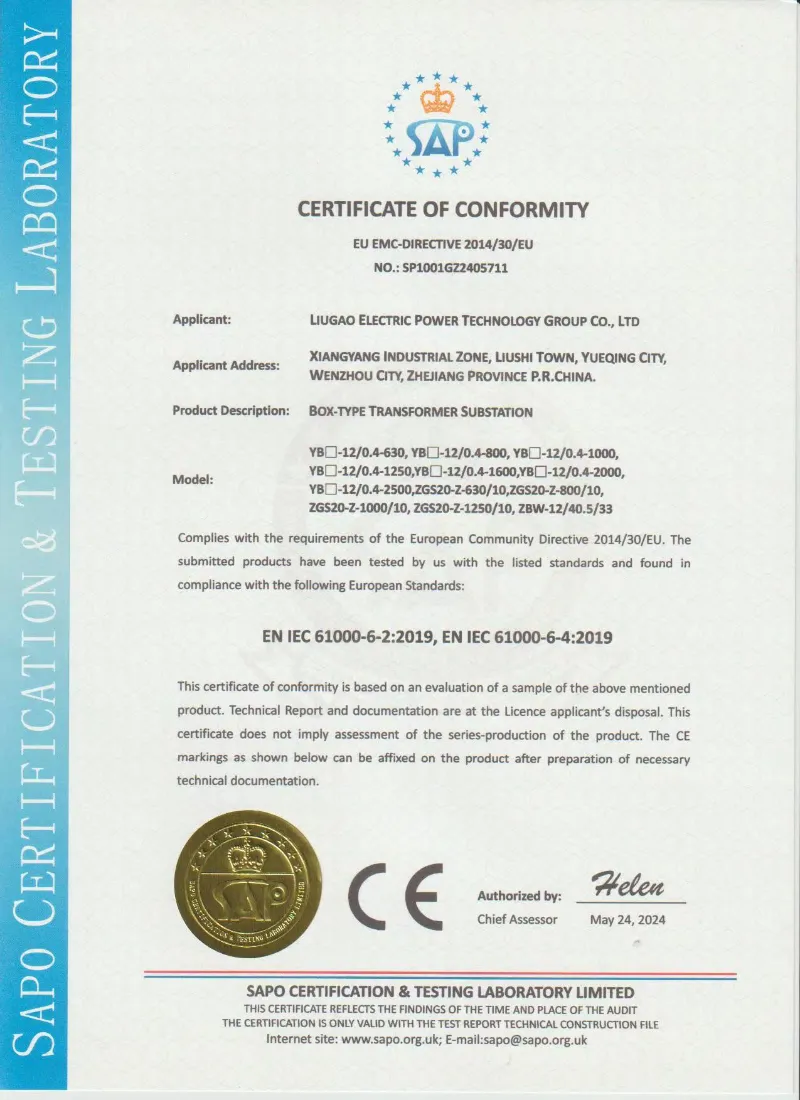

Fabrication et tests conformes à la CEI
