Pourquoi le contrôle des décharges partielles est-il essentiel dans les sous-stations de transformation de type boîte ?

Dans un poste de transformation compact de type caisson installé dans une zone résidentielle, un léger crépitement peut parfois être entendu à proximité du compartiment haute tension. La plupart des passants ne le remarqueraient pas. Mais pour un ingénieur de maintenance qualifié, ce son est un avertissement : décharge partielle. Une décharge partielle est une décharge électrique localisée qui ne comble pas complètement l'isolation entre les conducteurs. C’est un symptôme de dégradation de l’isolation, et si rien n’est fait, cela érodera progressivement l’isolation jusqu’à ce qu’une panne complète se produise. Dans unposte de transformation en forme de boîte, lorsque l'équipement est enfermé dans une enceinte compacte et étanche, les décharges partielles sont particulièrement dangereuses. L'espace confiné rend l'inspection difficile et les conséquences d'une panne sont graves : incendie, explosion et coupure de courant dans des quartiers entiers.

Cet article explique pourquoi le contrôle des décharges partielles est essentiel dans les sous-stations de transformation de type boîte. Nous examinerons les causes des décharges partielles, les conditions qui rendent les sous-stations de type boîte particulièrement vulnérables, les méthodes utilisées pour détecter et surveiller les décharges partielles, ainsi que les pratiques de conception et de fabrication qui les empêchent. Nous fournirons également des spécifications détaillées pour nos produits de sous-station de transformation de type boîte de notre usine àLugao Power Co., Ltd.,mettant en évidence les caractéristiques qui garantissent des performances d’isolation fiables. Que vous soyez ingénieur de services publics, gestionnaire d'installations ou spécialiste des achats, cet article vous fournira les connaissances techniques dont vous avez besoin pour comprendre et relever le défi des décharges partielles dans les environnements de sous-stations compactes.

Table des matières

• 1. Qu’est-ce qu’une décharge partielle et pourquoi se produit-elle ?
• 2. Pourquoi les sous-stations de transformation de type boîte sont-elles particulièrement vulnérables ?
• 3. Quelles sont les conséquences d’une décharge partielle incontrôlée ?
• 4. Comment les décharges partielles sont-elles détectées et surveillées ?
• 5. Quelles pratiques de conception et de fabrication empêchent les décharges partielles ?
• 6. Quelles sont les principales spécifications de notre sous-station de transformation de type boîte ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu’est-ce qu’une décharge partielle et pourquoi se produit-elle ?

Une décharge partielle est une décharge électrique localisée qui se produit dans un système d'isolation mais ne comble pas complètement l'écart entre deux conducteurs. Il s’agit d’une rupture partielle de l’isolation, survenant à un point de faiblesse. La décharge est généralement une petite étincelle ou une série d'étincelles qui se produisent dans un vide, une fissure ou le long d'une surface à l'intérieur de l'isolant. Une décharge partielle peut se produire dans une isolation solide, dans une isolation liquide ou dans une isolation gazeuse. C'est le symptôme d'un défaut ou d'une concentration de contraintes dans le système d'isolation. La décharge elle-même ne provoque pas immédiatement une défaillance, mais elle génère de la chaleur, des sous-produits chimiques et une érosion mécanique qui dégradent progressivement l'isolation. Au fil du temps, l’isolation s’affaiblit au point de provoquer une panne complète.

Les causes de décharge partielle peuvent être regroupées en trois catégories : les défauts du matériau isolant, les défauts du processus de fabrication et les défauts qui se développent pendant le fonctionnement. Les défauts du matériau isolant comprennent les vides, les contaminants et les incohérences dans les propriétés diélectriques. Les défauts du processus de fabrication comprennent une mauvaise imprégnation, un durcissement incomplet et des dommages lors de l'assemblage. Les défauts qui se développent pendant le fonctionnement comprennent le vieillissement thermique, les contraintes mécaniques et la pénétration d'humidité. Dans un poste de transformation de type boîte, les trois catégories de défauts peuvent survenir. La conception compacte, le boîtier étanche et les contraintes électriques élevées dans un espace réduit créent des conditions favorables aux décharges partielles. Le tableau ci-dessous résume les causes courantes de décharge partielle et les conditions qui la favorisent.

Chez Lugao Power Co., Ltd., nous comprenons les causes des décharges partielles et concevons nos produits de sous-stations de transformation de type boîte pour minimiser les risques. Nous utilisons des matériaux isolants de haute qualité, suivons des processus de fabrication rigoureux et testons chaque unité pour une décharge partielle avant qu'elle ne quitte notre usine.

2. Pourquoi les sous-stations de transformation de type boîte sont-elles particulièrement vulnérables ?

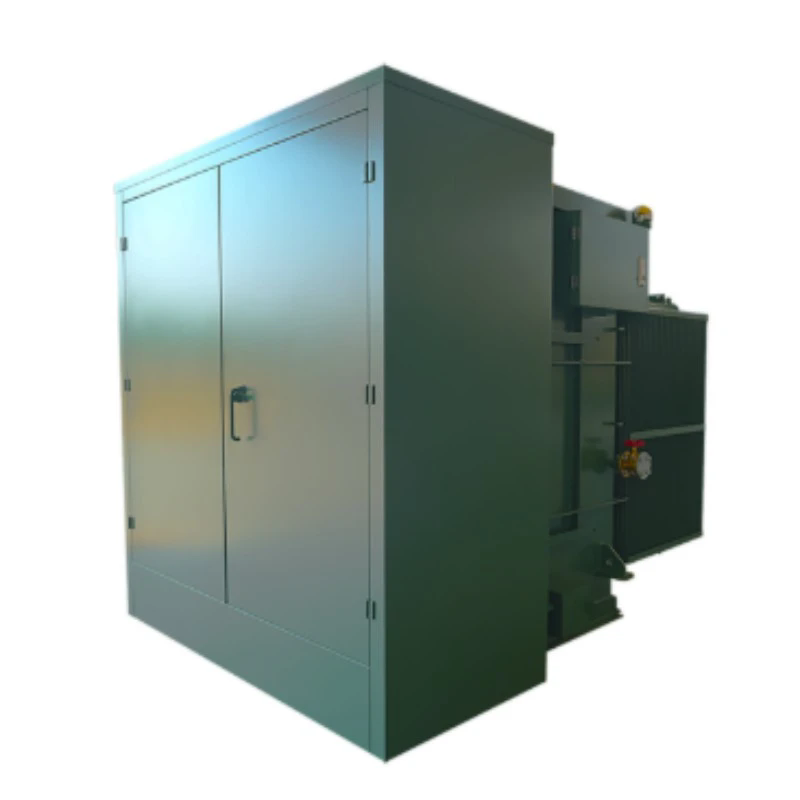

Les postes de transformation de type boîte sont des unités compactes et préfabriquées qui abritent un transformateur, un appareillage haute tension, un équipement de distribution basse tension et des systèmes de contrôle dans une seule enceinte. Ils sont largement utilisés dans les zones résidentielles, les développements commerciaux et les parcs industriels car ils sont compacts, faciles à installer et esthétiquement discrets. Cependant, leur conception compacte et leur construction étanche créent des défis spécifiques en matière de contrôle des décharges partielles. Le premier défi est la forte contrainte électrique. Dans une sous-station compacte, les distances entre les conducteurs et les parties mises à la terre sont réduites, ce qui augmente l'intensité du champ électrique. Une intensité de champ électrique plus élevée augmente la probabilité de décharge partielle, en particulier aux points de discontinuité géométrique, tels que les arêtes vives, les coins et les saillies. Le deuxième défi est l’environnement confiné. L'enceinte scellée emprisonne la chaleur et l'humidité, ce qui peut accélérer le vieillissement de l'isolation et favoriser les décharges partielles. Le troisième défi est la difficulté de l’inspection et de la maintenance. L’équipement étant fermé, il est difficile d’inspecter visuellement l’isolation pour déceler des signes de dégradation. Cela signifie qu'une décharge partielle peut passer inaperçue pendant de longues périodes, entraînant des pannes inattendues.

Le tableau ci-dessous résume les vulnérabilités spécifiques des postes de transformation de type caisson par rapport aux postes classiques à ciel ouvert.

Dans notre usine, nous abordons ces vulnérabilités grâce à une conception soignée. Nous utilisons une répartition optimisée du champ électrique, une gestion thermique efficace et un contrôle robuste de l'humidité pour minimiser le risque de décharge partielle. Nous intégrons également des systèmes de surveillance des décharges partielles dans nos sous-stations pour fournir une alerte précoce en cas de dégradation de l'isolation.

3. Quelles sont les conséquences d’une décharge partielle incontrôlée ?

Les conséquences d’une décharge partielle incontrôlée dans un poste de transformation de type caisson peuvent être graves. La décharge partielle est un phénomène progressif. Cela commence par une petite décharge localisée et érode progressivement l’isolation. L'érosion crée un chemin conducteur qui conduit finalement à une panne complète, connue sous le nom de contournement éclair. Un contournement dans un poste de transformation peut provoquer une explosion, un incendie et une perte totale de l'équipement. Les conséquences s'étendent au-delà de la sous-station elle-même. Une panne peut provoquer une panne de courant dans toute la zone desservie par la sous-station, affectant les habitations, les entreprises et les infrastructures critiques. Le coût de réparation ou de remplacement peut être substantiel, et le coût de la perte de revenus et de productivité peut être encore plus élevé. Le tableau ci-dessous résume l'évolution des décharges partielles et les conséquences à chaque étape.

Chez Lugao Power Co., Ltd., nous prenons au sérieux la menace de décharge partielle. Nos produits de sous-stations de transformation de type boîte sont conçus et testés pour minimiser le risque de décharge partielle et pour fournir des performances fiables sur toute leur durée de vie. Nous proposons également des systèmes de surveillance des décharges partielles qui fournissent une alerte précoce en cas de dégradation de l'isolation, permettant ainsi de planifier la maintenance avant qu'une panne ne se produise.

4. Comment les décharges partielles sont-elles détectées et surveillées ?

Les décharges partielles peuvent être détectées à l’aide de diverses méthodes, chacune ayant ses propres avantages et limites. Les méthodes les plus courantes sont la détection électrique, la détection acoustique et la détection chimique. La détection électrique mesure les impulsions de courant haute fréquence générées par une décharge partielle. Cette méthode est très sensible et peut détecter de très petites décharges. Il est généralement utilisé pour la surveillance en ligne, où des capteurs sont installés en permanence sur l'équipement. La détection acoustique utilise des capteurs à ultrasons pour détecter les ondes sonores générées par les décharges partielles. Cette méthode est utile pour localiser la source du rejet. La détection chimique analyse les sous-produits des décharges partielles, tels que l'ozone ou les oxydes d'azote, dans le gaz entourant l'équipement. Cette méthode est moins sensible mais peut fournir une indication simple de l'activité de décharge. Le tableau ci-dessous compare les différentes méthodes de détection.

Dans notre usine, nous utilisons des méthodes de détection électrique pour tester nos produits de sous-stations de transformation de type boîte pendant la fabrication. Nous proposons également des systèmes de surveillance en ligne en option qui peuvent être intégrés à la sous-station pour fournir une surveillance continue des décharges partielles. Ces systèmes utilisent des capteurs HFCT pour détecter l'activité de décharge et déclencher une alarme si le niveau dépasse un seuil prédéfini. Cela permet à l'opérateur de prendre des mesures correctives avant qu'une panne ne se produise.

5. Quelles pratiques de conception et de fabrication empêchent les décharges partielles ?

La prévention des décharges partielles dans un poste de transformation de type boîte nécessite une combinaison de conception soignée, de matériaux de haute qualité et de processus de fabrication rigoureux. La conception doit garantir que le champ électrique est uniformément réparti et qu’il n’y a pas de points de fortes contraintes. Ceci est réalisé en utilisant des conducteurs arrondis, en évitant les arêtes vives et en maintenant des dégagements adéquats. Les matériaux isolants doivent être exempts de vides et de contaminants. Le processus de fabrication doit garantir que l’isolant est correctement imprégné et durci. Le tableau ci-dessous résume les principales pratiques de conception et de fabrication qui empêchent les décharges partielles.

Dans notre usine, nous mettons en œuvre toutes ces pratiques dans la production de nos produits de sous-stations de transformation de type boîte. Nous utilisons le moulage sous vide pour nos composants époxy afin d'éliminer les vides et d'assurer une structure d'isolation homogène. Nous contrôlons l’humidité dans notre zone de production pour éviter que l’humidité ne soit emprisonnée dans l’isolation. Et nous testons chaque sous-station pour détecter les décharges partielles avant qu'elle ne quitte notre usine. Nos tests sont effectués conformément à la norme CEI 62271-200 et à d'autres normes pertinentes, et nous fournissons des rapports de test avec chaque unité.

6. Quelles sont les principales spécifications de notre sous-station de transformation de type boîte ?

Le tableau suivant fournit les principales spécifications de nos produits de sous-stations de transformation de type boîte. Ces spécifications sont conçues pour garantir des performances fiables et un risque minimal de décharge partielle dans les applications les plus exigeantes.

Chez Lugao Power Co., Ltd., nous fabriquons des produits de sous-stations de transformation de type boîte pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la sous-station pour répondre aux exigences spécifiques du projet, notamment des tensions spéciales, des niveaux de protection spéciaux et des systèmes de surveillance spéciaux. Notre usine possède l'expertise et l'équipement nécessaires pour produire des sous-stations de haute qualité pour les applications les plus exigeantes.

7. Foire aux questions (FAQ)

Question 1 : Quel est le niveau de décharge partielle acceptable pour un poste de transformation de type caisson ?

Réponse : Le niveau de décharge partielle acceptable dépend de la classe de tension et des normes applicables. Pour une sous-station de type boîte de 12 kV, l'exigence typique est inférieure à 5 PC à 1,1 fois la tension nominale. Pour des tensions plus élevées, la valeur requise peut être inférieure à 10 pC. Chez Lugao Power Co., Ltd., nos sous-stations sont testées pour satisfaire ou dépasser ces exigences, et nous fournissons des rapports de test avec chaque unité.

Question 2 : À quelle fréquence les tests de décharge partielle doivent-ils être effectués ?

Réponse : Des tests de décharge partielle doivent être effectués pendant la fabrication, pendant la mise en service et périodiquement pendant le fonctionnement. Pour la surveillance en ligne, une surveillance continue est recommandée pour les sous-stations critiques. Pour les tests périodiques, nous recommandons un test annuel pour la plupart des applications. La fréquence peut être augmentée pour les sous-stations plus anciennes ou celles ayant des antécédents de problèmes de décharges partielles.

Question 3 : Qu'est-ce qui cause les décharges partielles dans un poste de transformation de type caisson ?

Réponse : Une décharge partielle est causée par des défauts du système d'isolation, tels que des vides, des contaminants ou des dommages. Ces défauts peuvent être introduits lors de la fabrication ou se développer pendant le fonctionnement en raison du vieillissement thermique, des contraintes mécaniques ou de la pénétration d'humidité. La conception compacte et l'enceinte étanche d'une sous-station de type boîte peuvent augmenter le risque de décharge partielle en augmentant la contrainte électrique et en emprisonnant l'humidité.

Question 4 : Les décharges partielles peuvent-elles être réparées ou la sous-station doit-elle être remplacée ?

Réponse : Dans certains cas, une décharge partielle peut être réparée en remplaçant le composant isolant concerné. Cependant, si le rejet a provoqué une dégradation importante, la sous-station entière devra peut-être être remplacée. La meilleure approche consiste à détecter rapidement les décharges partielles, avant que des dommages importants ne surviennent, et à prendre des mesures correctives. Dans notre usine, nous proposons des services de réparation et de remplacement pour nos produits de sous-stations de transformation de type boîte.

Question 5 : Quelle est la différence entre une décharge partielle et une décharge corona ?

Réponse : Les décharges partielles et les décharges corona sont des phénomènes liés. La décharge corona est un type de décharge partielle qui se produit à la surface d'un conducteur dans un gaz ou un liquide. Il se caractérise par une lueur visible et un sifflement. La décharge partielle est un terme plus large qui inclut la décharge corona ainsi que la décharge qui se produit dans les vides ou le long des surfaces d'une isolation solide. Dans le contexte d'un poste de transformation de type caisson, la décharge partielle est le terme le plus pertinent car elle inclut la décharge dans l'isolation solide, qui constitue la principale préoccupation.

8. Conclusion

Le contrôle des décharges partielles est essentiel dans les postes de transformation de type boîte, car la conception compacte et l'enceinte étanche créent des conditions favorables à la dégradation de l'isolation. Une décharge partielle incontrôlée peut entraîner une panne complète, provoquant un incendie, une explosion et des pannes de courant. La prévention des décharges partielles nécessite une combinaison de conception soignée, de matériaux de haute qualité et de processus de fabrication rigoureux. Cela nécessite également une détection et une surveillance efficaces pour identifier les premiers signes de dégradation et prendre des mesures correctives avant qu’une panne ne se produise. Chez Lugao Power Co., Ltd., notre usine s'engage à fabriquer des produits de sous-stations de transformation de type boîte qui répondent aux normes les plus élevées en matière de fiabilité d'isolation. Nous utilisons une isolation époxy moulée sous vide, une conception de champ électrique optimisée et des tests rigoureux de décharge partielle pour garantir que nos sous-stations offrent des performances fiables pendant toute leur durée de vie.

Que vous conceviez une nouvelle sous-station, modernisiez une sous-station existante ou recherchiez un partenaire fiable pour votre prochain projet, nous vous invitons à contacter notre équipe technique pour discuter de vos besoins. Nous pouvons fournir des spécifications détaillées du produit, des rapports de tests de décharge partielle et une assistance aux applications. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les projets de distribution d'électricité dans le monde entier.

Contactez Lugao Power Co., Ltd. aujourd'huipour discuter de vos besoins en matière de sous-station de transformation de type boîte et découvrir comment nos produits peuvent garantir un fonctionnement fiable et sans décharge partielle pour votre système de distribution d'énergie.
