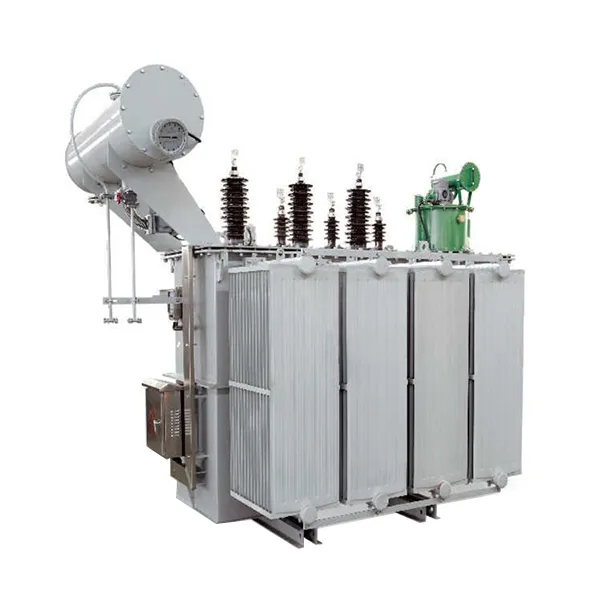

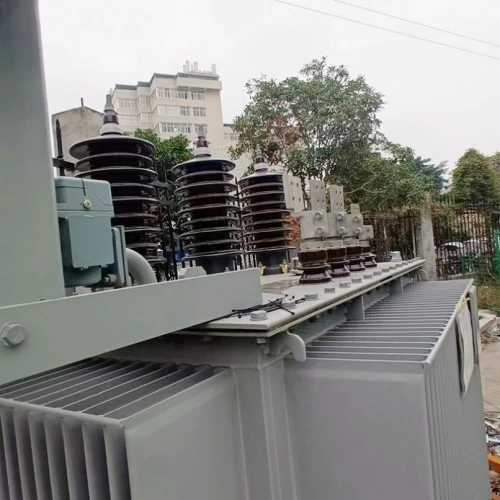

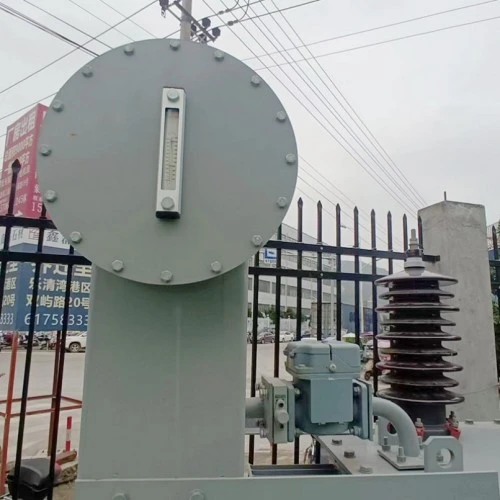

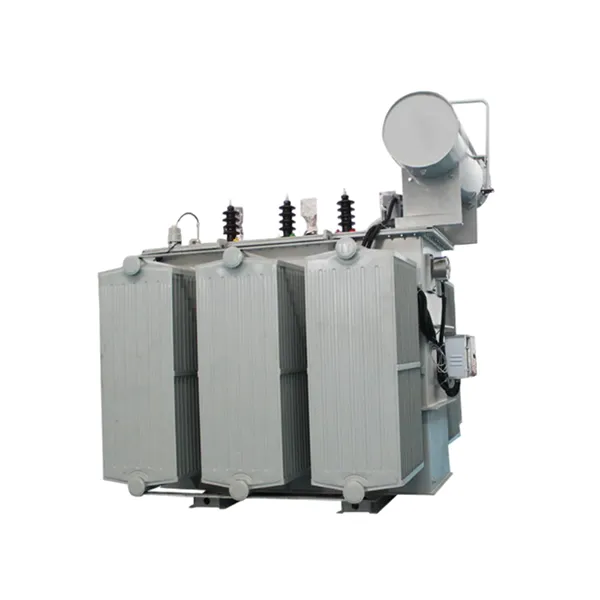

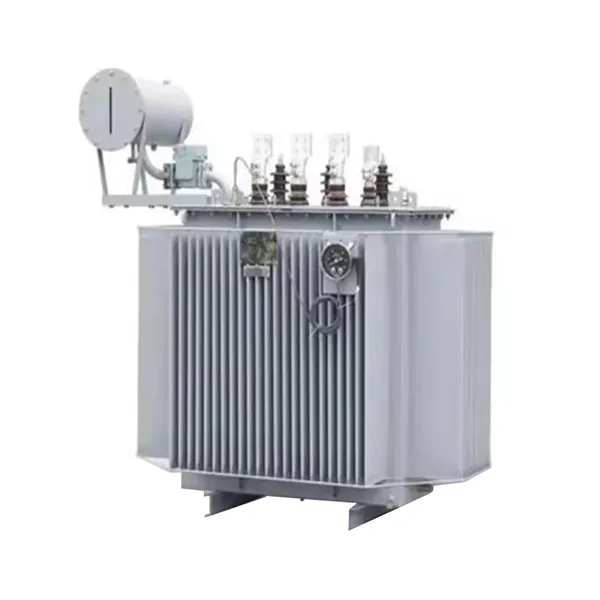

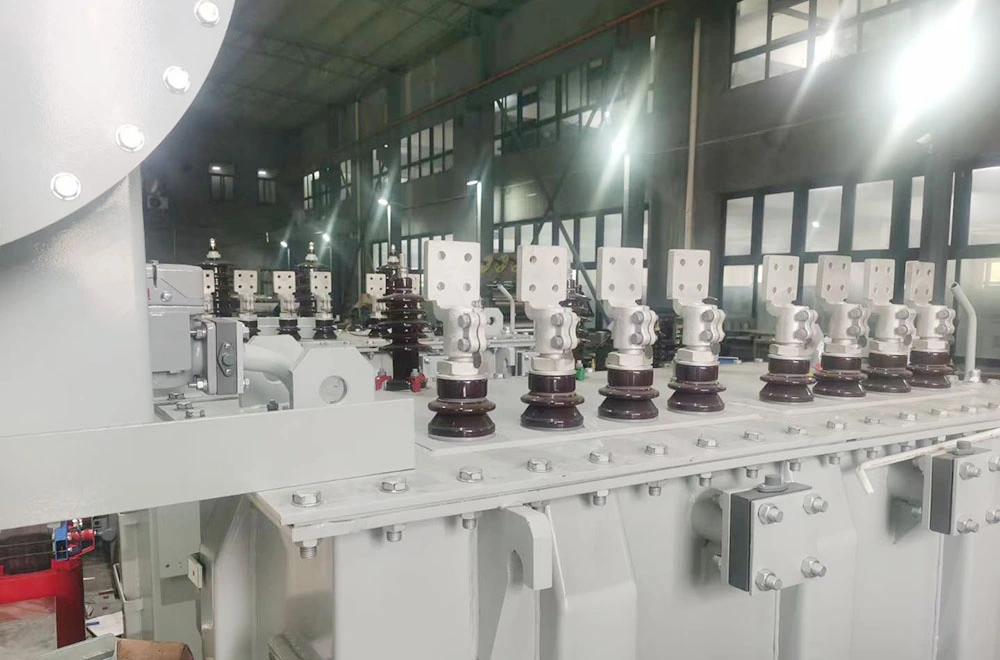

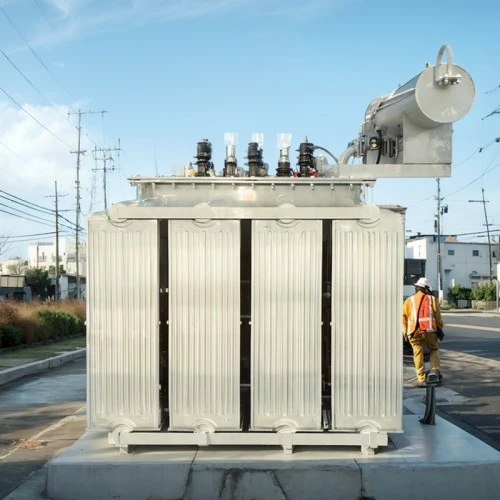

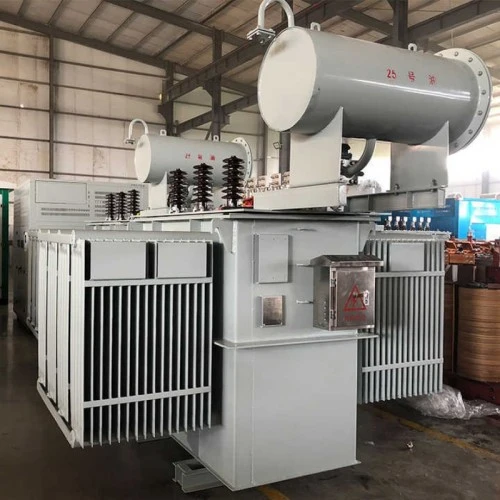

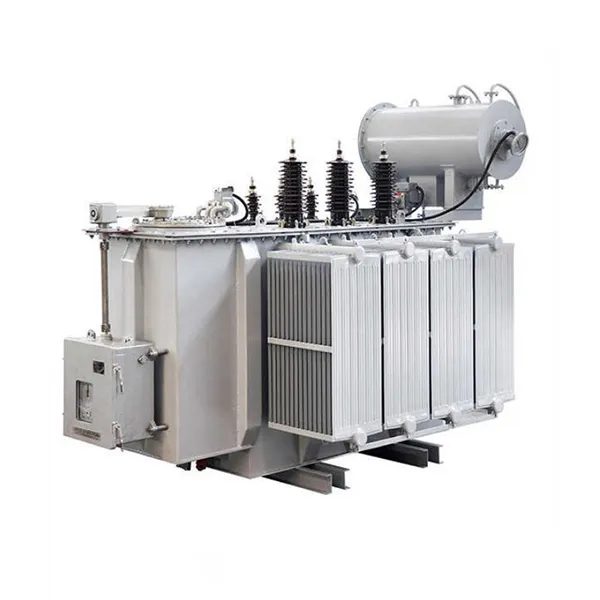

Transformateur haute tension extérieur immergé dans l'huile 500kva

Ce transformateur haute tension extérieur triphasé immergé dans l'huile, évalué à 500 kVA, est conçu pour abaisser les hautes tensions telles que 10 kV ou 35 kV jusqu'à des niveaux de tension faibles comme 0,4 kV, ce qui le rend idéal pour les systèmes de distribution de terminaux. Le transformateur est doté d'un noyau construit à partir d'acier au silicium à grains orientés laminé à froid à haute perméabilité avec une conception de joint à recouvrement étagé, réduisant efficacement l'hystérésis et les pertes par courants de Foucault. Les valeurs de perte à vide dépassent largement les normes nationales.

Les enroulements haute et basse tension sont constitués de conducteurs en cuivre sans oxygène. L'enroulement basse tension adopte une configuration enroulée en feuille avec des conduits d'huile longitudinaux, améliorant considérablement la résistance mécanique et la capacité de tenue aux courts-circuits. La conception du réservoir ondulé entièrement scellé offre une excellente dissipation de la chaleur tout en compensant automatiquement les changements de volume d'huile. Cette conception empêche le contact entre l’huile isolante et l’air ambiant, éliminant ainsi l’oxydation de l’huile et la pénétration d’humidité, prolongeant ainsi la durée de vie.

Le transformateur immergé dans l'huile prend en charge plusieurs plages de prises (± 5 %, ± 2 × 2,5 %) pour s'adapter aux fluctuations de tension du réseau. Sa construction compacte et robuste convient aux installations extérieures montées sur poteau, sur plate-forme ou au niveau du sol, garantissant des performances fiables dans diverses conditions climatiques.

Paramètre de produit (spécification)

Caractéristique du produit et application

Principales fonctionnalités

Haute efficacité énergétique : utilise un acier au silicium à haute perméabilité et une structure de base optimisée, réduisant les pertes à vide de plus de 15 % par rapport aux produits conventionnels, offrant ainsi des économies d'énergie mesurables sur la durée de vie de l'équipement.

Construction entièrement scellée : la conception du réservoir ondulé élimine le besoin d'un conservateur, empêchant l'oxydation de l'huile et l'absorption de l'humidité, permettant un fonctionnement sans entretien.

Résistance supérieure aux intempéries : fonctionne de manière fiable à des températures ambiantes allant de -25°C à +40°C et à des altitudes allant jusqu'à 1 000 mètres. La protection IP54 assure une résistance à la poussière et à la pluie.

Capacité élevée de résistance aux courts-circuits : les enroulements sont mécaniquement renforcés avec un système de serrage robuste, ayant passé avec succès les tests d'impact sur les courts-circuits pour garantir la sécurité en cas de défauts du réseau.

Installation flexible : les dimensions compactes permettent une installation sur poteau, sur plate-forme ou au niveau du sol, s'adaptant aux contraintes des sites urbains et ruraux.

Principaux scénarios d'application

Réseaux de distribution d'énergie urbains : adaptés aux zones résidentielles, aux quartiers commerciaux et aux parcs industriels où une distribution de terminaux fiable est requise.

Installations industrielles : fournit une alimentation basse tension stable aux usines de fabrication, aux lignes de traitement et aux machines lourdes, gérant facilement les charges fluctuantes.

Projets d'énergie renouvelable : largement utilisé dans les systèmes de production d'énergie photovoltaïque et éolienne pour des applications d'augmentation ou de distribution, avec une forte adaptabilité aux environnements extérieurs.

Construction d'infrastructures : déployé dans les aéroports, les systèmes de métro, les hôpitaux et les centres de données où une fiabilité élevée de l'alimentation électrique est essentielle.

Alimentation électrique temporaire et de secours : sa conception compacte et transportable la rend idéale pour les sous-stations temporaires ou les scénarios de réparation d'urgence.

Détails de production

Matériau de base et processus de fabrication

Le noyau est fabriqué en acier au silicium à grains orientés laminé à froid à haute perméabilité avec une conception de joint à recouvrement étagé à 45°. Les tôles de noyau sont cisaillées avec précision et automatiquement empilées pour garantir des joints serrés et des chemins magnétiques uniformes. Le noyau est solidement lié avec du ruban de verre semi-sec, minimisant les vibrations et le bruit tout en réduisant les pertes à vide.

Structure d'enroulement

Les enroulements haute et basse tension sont enroulés à l'aide de conducteurs en cuivre sans oxygène, offrant une conductivité électrique élevée et de faibles pertes résistives. L'enroulement basse tension adopte une configuration enroulée en feuille avec une isolation intercouche uniforme et des conduits d'huile longitudinaux, améliorant considérablement la résistance mécanique et la capacité de tenue aux courts-circuits.

Système d'isolation et de refroidissement

L'huile isolante minérale de haute qualité sert à la fois de milieu diélectrique et de liquide de refroidissement, offrant une excellente stabilité chimique et une excellente résistance diélectrique. Le système d'isolation en papier huilé est soumis à des processus stricts de séchage sous vide et de remplissage d'huile pour éliminer l'humidité résiduelle et les bulles d'air, garantissant ainsi une tension d'amorçage de décharge partielle bien supérieure aux exigences standard.

Réservoir et structure d'étanchéité

Le réservoir présente une conception en panneau ondulé qui assure à la fois la dissipation thermique et la compensation de la dilatation thermique, éliminant ainsi le besoin d'un conservateur externe. La structure entièrement scellée empêche l'oxydation de l'huile et la pénétration de l'humidité, garantissant un fonctionnement sans entretien tout au long de la durée de vie du transformateur. Une soupape de surpression et une jauge de niveau d'huile sont fournies en tant que dispositifs de sécurité standard.

Assurance qualité et tests

Chaque transformateur haute tension extérieur immergé dans l'huile subit des tests de routine et de type complets avant la livraison, y compris des mesures de perte à vide et de perte de charge, des tests d'impédance de court-circuit, des tests de tenue aux surtensions induites, des tests de décharge partielle et des tests de choc de foudre. Tous les indicateurs de performance clés dépassent les exigences des normes nationales et des spécifications CEI, garantissant ainsi un fonctionnement stable à long terme dans des conditions de terrain complexes.

Questions et réponses : informations clés sur les produits

Q1 : Qu'est-ce qu'un transformateur haute tension extérieur immergé dans l'huile de 500 kVA et où est-il utilisé ?

R : Ce transformateur abaisse les hautes tensions telles que 10 kV ou 35 kV jusqu'à des niveaux de basse tension tels que 0,4 kV, avec une capacité de 500 kVA. Il est largement utilisé dans les réseaux de distribution urbains, les parcs industriels, les projets d'énergie renouvelable et les applications d'infrastructure où l'installation extérieure et la fiabilité à long terme sont essentielles.

Q2 : Qu’est-ce qui rend ce transformateur économe en énergie ?

R : L'efficacité énergétique est obtenue grâce à l'utilisation d'acier au silicium à grains orientés à haute perméabilité et à une conception de joint de noyau optimisée. Ces caractéristiques réduisent les pertes à vide de plus de 15 % par rapport aux produits conventionnels, conduisant à des économies d'électricité substantielles sur la durée de vie du transformateur.

Q3 : Quels sont les avantages de la construction entièrement scellée ?

R : Le réservoir ondulé entièrement scellé élimine le besoin d’un conservateur et d’un système de reniflard. Il empêche l'huile isolante d'entrer en contact avec l'air atmosphérique, évitant ainsi l'oxydation et l'absorption d'humidité. Cela réduit les besoins de maintenance et prolonge la durée de vie de l'huile et du transformateur.

Q4 : Comment ce transformateur se comporte-t-il dans des conditions de court-circuit ?

R : Le transformateur haute tension extérieur immergé dans l'huile de 500 kVA est conçu avec une structure d'enroulement renforcée mécaniquement et un système de serrage robuste. Il a passé avec succès les tests d'impact sur court-circuit dans des laboratoires d'essais reconnus au niveau national, garantissant des performances fiables et une sécurité en cas de défauts du réseau.

Q5 : Quelle garantie et quel support après-vente sont fournis ?

R : Nous offrons une garantie de 5 ans couvrant les défauts de fabrication dans des conditions normales d'utilisation. Une assistance technique à vie et la disponibilité des pièces de rechange sont fournies. En cas de panne, nous répondons dans l'heure suivant la notification et envoyons du personnel technique dans les 24 heures au niveau national. Le transformateur est conçu pour une durée de vie d'au moins 30 ans.

Pourquoi choisir Lugao Power ?

Certification et assurance qualité

Certifié système de gestion de la qualité ISO 9001 : 2008

Marqué CE

Rapports d'essais de type du Centre national de surveillance et d'essais de la qualité des transformateurs

Tests de routine à 100 % avant livraison : perte à vide, perte de charge, impédance de court-circuit, surtension induite, décharge partielle, impulsion de foudre, etc.

Emballage et livraison

Emballage : Caisse en bois ou emballage emballé résistant aux intempéries, adapté au transport maritime, terrestre ou ferroviaire

État d'expédition : rempli d'huile, scellé, accompagné de rapports de tests en usine, de manuels d'instructions et de dessins d'installation.

Accessoires standard : jauge de niveau d'huile, soupape de surpression, thermomètre à cadran, bagues, boulons de mise à la terre et jeu de matériel complet

Engagement de service après-vente

Garantie de 5 ans : réparation ou remplacement gratuit pour les problèmes de qualité survenant dans le cadre d'une utilisation normale après la mise en service.

Support de service à vie : assistance technique et disponibilité des pièces de rechange tout au long du cycle de vie du produit.

Durée de vie de 30 ans : construit avec des matériaux de haute qualité pour garantir une fiabilité à long terme.

Réponse d'urgence : réponse dans l'heure suivant la notification du défaut ; service domestique sur site dans les 24 heures.
