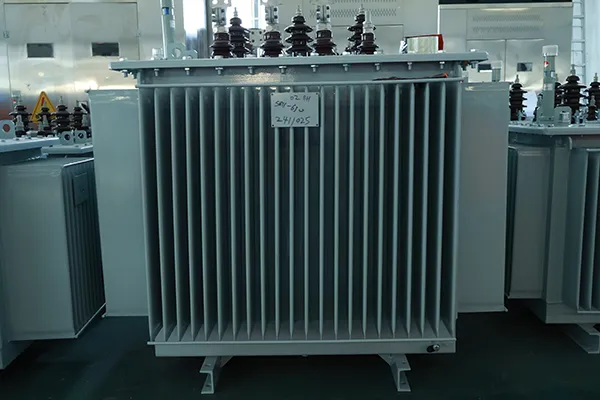

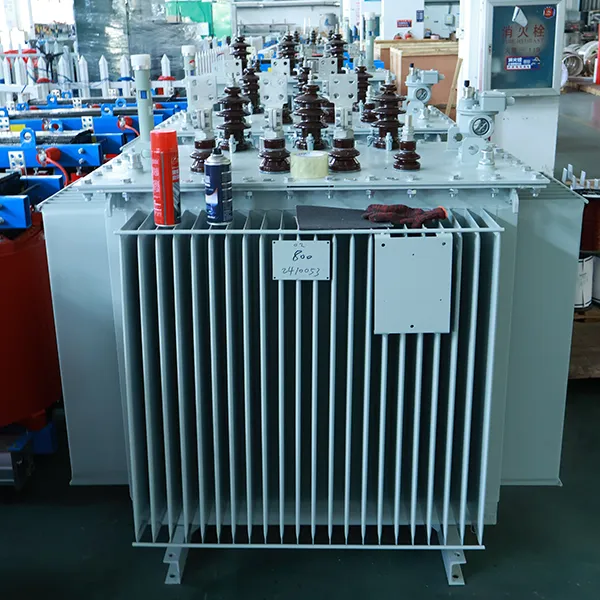

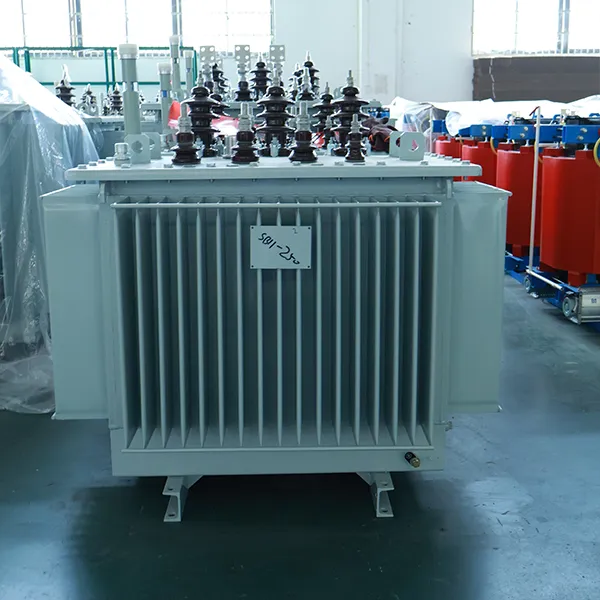

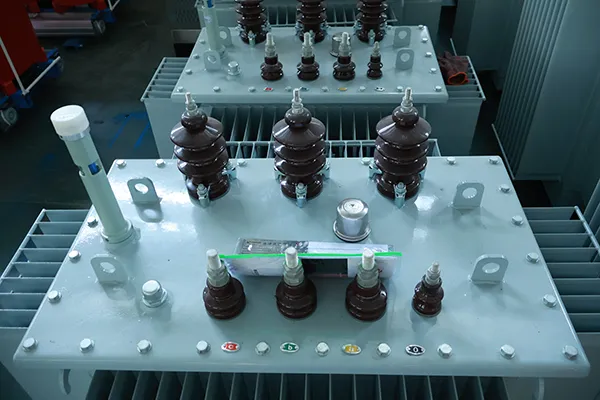

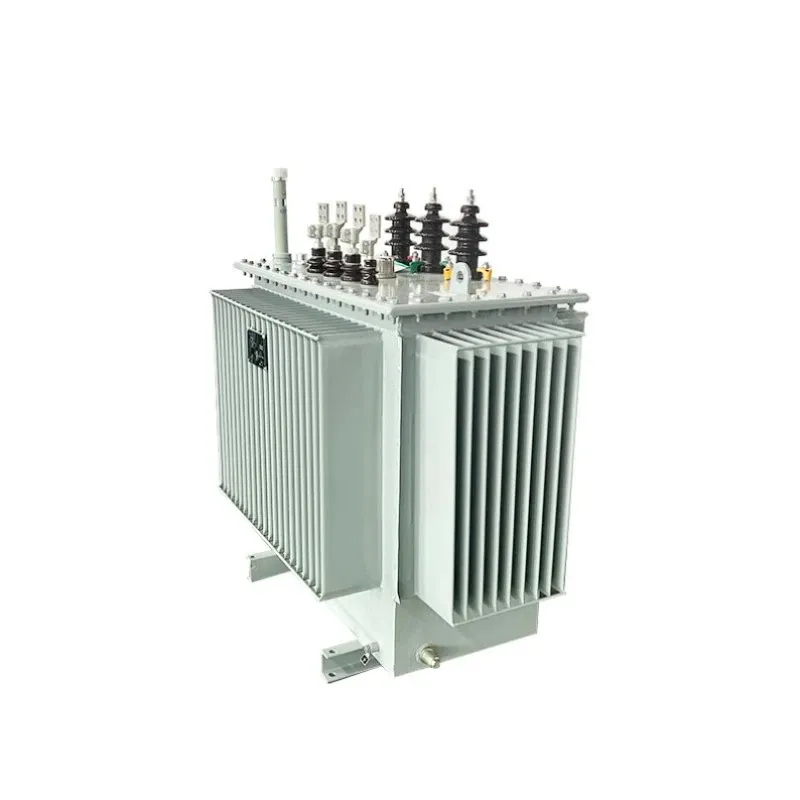

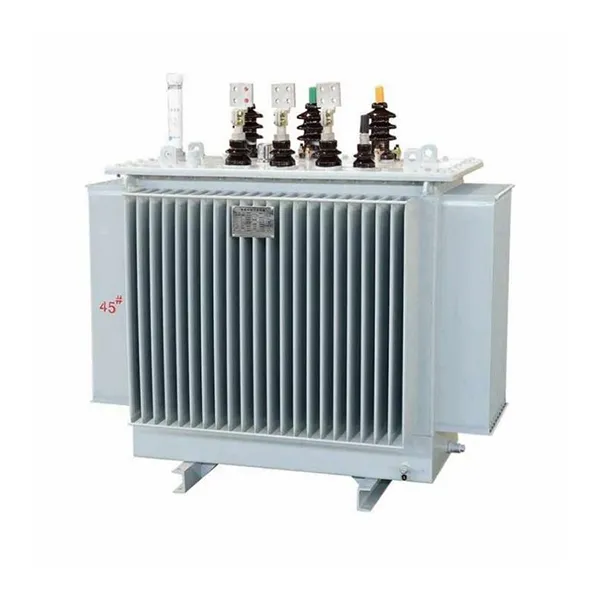

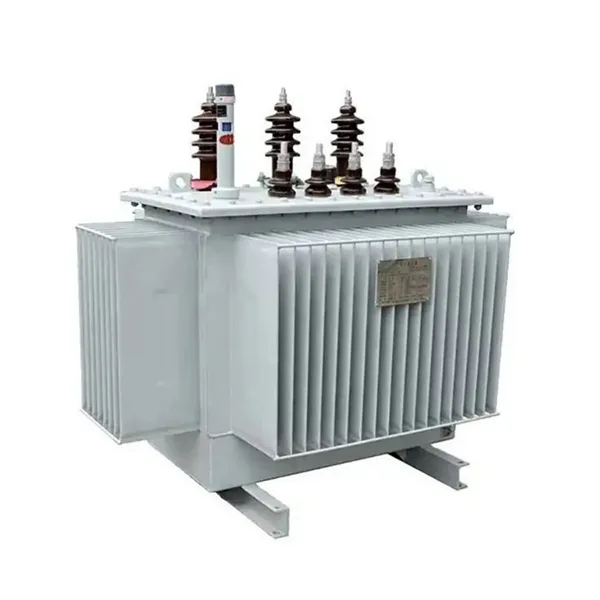

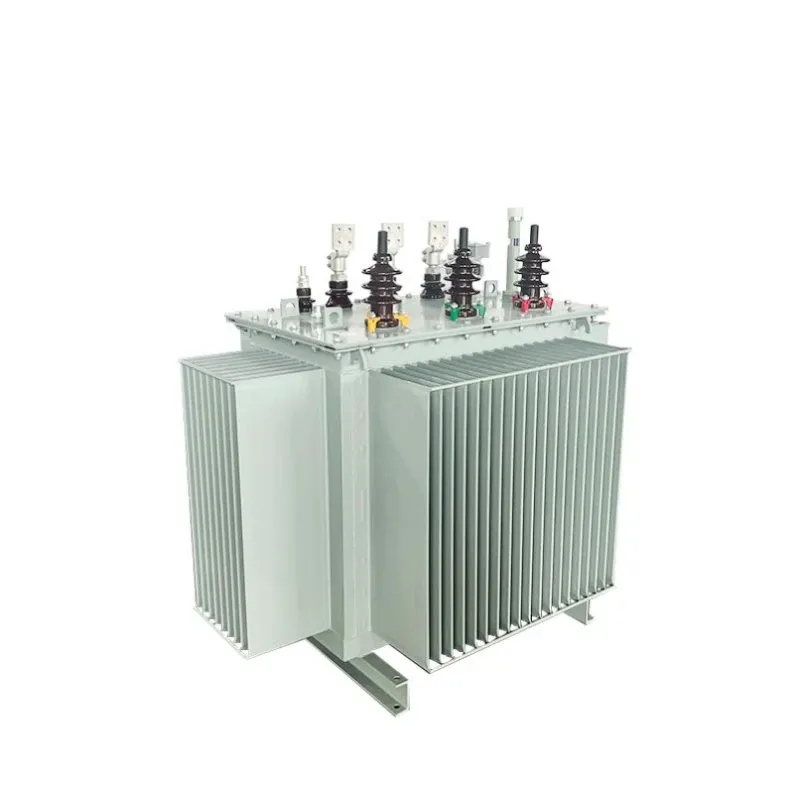

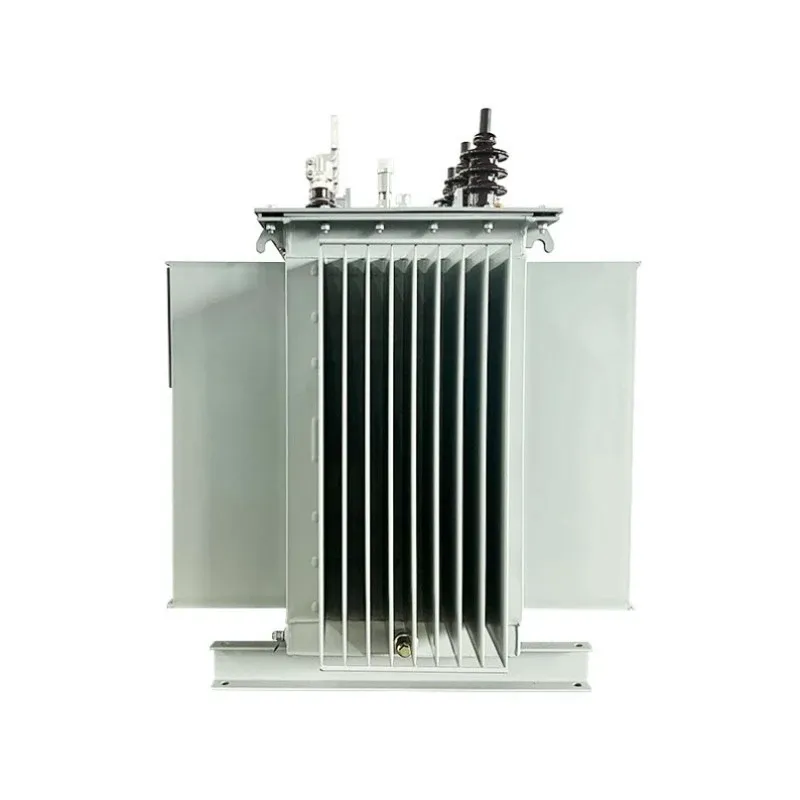

Transformateur électrique refroidi à l'huile haute fréquence

Le transformateur électrique haute fréquence refroidi à l'huile de Lugao Power est spécialement conçu pour fonctionner à des fréquences allant de 1 kHz à 20 kHz, une exigence essentielle pour les onduleurs PWM modernes, les équipements de chauffage par induction et les stations de recharge de véhicules électriques. Contrairement aux transformateurs standard 50/60 Hz qui souffrent de pertes de noyau excessives à des fréquences plus élevées, nos unités utilisent des noyaux avancés en alliage amorphe ou en acier au silicium à grains orientés combinés à un système de refroidissement spécialisé immergé dans l'huile.

Cette conception gère efficacement « l’effet de peau » et les pertes par effet de proximité courantes dans le fonctionnement à haute fréquence. L'huile agit non seulement comme un isolant diélectrique supérieur, offrant une capacité de tenue aux hautes tensions, mais dissipe également efficacement la chaleur du noyau et des enroulements. Cela se traduit par un encombrement compact, un rapport puissance/poids plus élevé et une fiabilité exceptionnelle dans des conditions environnementales difficiles.

Paramètres du produit (spécification)

Notre équipe technique peut personnaliser en fonction de vos besoins spécifiques. Vous trouverez ci-dessous les gammes standard pour le transformateur électrique haute fréquence refroidi à l’huile :

Caractéristiques et application du produit (format questions-réponses)

Q : Pourquoi choisir le refroidissement par huile plutôt que par air pour les applications haute fréquence ?

R : Le fonctionnement à haute fréquence crée un « effet de peau », dans lequel le courant circule à la surface du conducteur, générant une chaleur localisée intense. Le refroidissement par air est souvent insuffisant pour les conceptions compactes. Notre solution refroidie à l'huile entoure les enroulements d'un fluide hautement diélectrique qui extrait la chaleur 10 fois plus efficacement que l'air. Cela évite les points chauds, prolonge la durée de vie de l'isolation et permet au transformateur électrique haute fréquence refroidi à l'huile de maintenir un cycle de fonctionnement à 100 %, même dans des environnements ambiants à 50 °C.

Q : Comment Lugao Power résout-il le problème de la « capacité parasite » aux hautes fréquences ?

R : Il s’agit d’un problème critique. La haute fréquence augmente la capacité parasite, entraînant un bruit EMI et une défaillance du pilote. Chez Lugao Power Co., Ltd., nous utilisons une technique spécialisée d'enroulement entrelacé combinée à une barrière isolante DMD (Dacron Mylar Dacron) spécifique à l'immersion dans l'huile. Cela réduit la capacité parasite d'environ 30 % par rapport aux conceptions standard à enroulement en couches, garantissant ainsi des formes d'onde de commutation propres.

Q : Dans quelles industries ce modèle haute fréquence spécifique refroidi à l’huile est-il utilisé ?

R : Le transformateur électrique haute fréquence refroidi à l’huile excelle dans les conditions difficiles.

1. Énergie renouvelable : convertisseurs éoliens et onduleurs solaires photovoltaïques (isolation du réseau).

2. Marine et haute mer : ROV et puissance à bord des navires (où le brouillard salin et les vibrations sont constants).

3. Recharge EV : chargeurs rapides hors carte haute puissance nécessitant un encombrement réduit.

4. Chemins de fer : Alimentations auxiliaires pour trains à grande vitesse.

Q : Quel est le programme d’entretien de l’huile ?

R : Minime. Contrairement aux transformateurs de puissance standard qui dégradent l'huile en raison des arcs électriques, nos unités haute fréquence fonctionnent avec un flux stable plus faible. Nous recommandons un test de rigidité diélectrique chaque année, mais l'huile dure généralement plus de 10 ans en raison de sa construction scellée et sans oxygène.

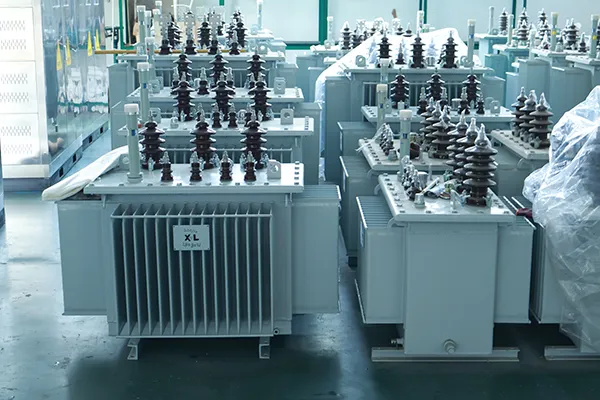

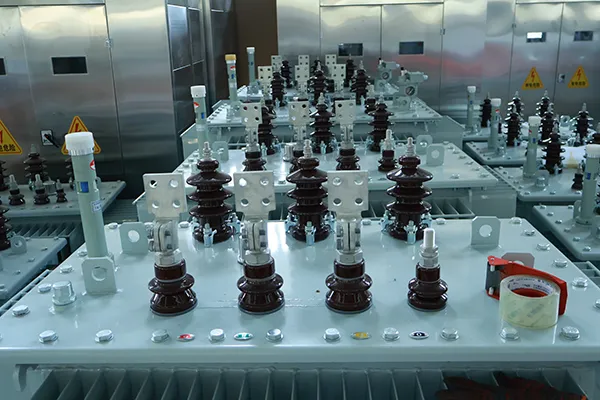

Détails de production et assurance qualité

Fabrication de base

Nous utilisons des lignes de refendage à grande vitesse ZDKH-75 pour garantir que les bavures sur l'acier au silicium sont < 0,02 mm. Pour le transformateur électrique haute fréquence refroidi à l’huile, cette précision est essentielle pour réduire les pertes par courants de Foucault à des vitesses de commutation élevées.

Bobinage et assemblage

Les bobinages sont produits sur des machines contrôlées par CNC pour assurer une tension précise. Après le bobinage, chaque unité subit un processus d'imprégnation sous vide et sous pression (VPI) avant l'introduction de l'huile. Cela élimine toute l'humidité de l'isolation cellulosique, empêchant ainsi le dégazage d'hydrogène pendant le fonctionnement.

L'avantage comparatif "Lugao"

Pourquoi choisir Lugao Power Co., Ltd.?

Nous ne sommes pas seulement une usine ; nous sommes un fournisseur de solutions. Alors que de nombreux fournisseurs proposent des unités « haute tension » ou « type sec », rares sont ceux qui maîtrisent la physique de la conception des transformateurs électriques haute fréquence refroidis par huile. Nous fournissons des rapports complets d’essais de type, y compris des essais de court-circuit et de chauffage. Notre équipe logistique assure un emballage professionnel (bois certifié ISO 6583 + amortisseurs) pour le fret maritime/aérien mondial.

FAQ sur les achats des clients

Q1 : Pouvez-vous personnaliser l'impédance pour qu'elle corresponde à mon circuit de commutation IGBT ?

R : Oui. Nous ajustons précisément l’inductance de fuite. Fournissez simplement votre fréquence de commutation (par exemple, 16 kHz) et votre topologie (pont complet/LLC), et nous concevrons le transformateur électrique haute fréquence refroidi à l'huile correspondant.

Q2 : Quel est le MOQ ?

R : Une seule pièce. Nous soutenons le développement de prototypes et des projets pilotes en petits lots avant la production en série.

Q3 : Comment évitez-vous les fuites d’huile pendant le transport ?

R : Nous expédions les unités « sèches » (huile séparée) ou « remplies » selon vos préférences. S'il est rempli, nous pressurisons le réservoir avec de l'air sec à 0,03 MPa pendant 12 heures pour vérifier l'absence de chute de pression avant l'expédition.

Q4 : Fournissez-vous des échantillons pour les tests ?

R : Absolument. Nous encourageons nos clients à tester nos mesures d'efficacité par rapport à leurs fournisseurs actuels. Nous sommes convaincus que le transformateur électrique haute fréquence refroidi à l’huile surpassera les unités standard lors des tests d’imagerie thermique.

La conception et les essais des transformateurs doivent être conformes aux normes suivantes :

GB1094.1 ~ 2-1996, GB1094.3-2003, GB1094.5-2008 《Transformateurs de puissance》

GB/T6451-2015 《Spécifications et exigences techniques pour les transformateurs de puissance immergés dans l'huile》

JB/T3837-2010 《Méthode de compilation des désignations de type pour les produits de transformateur》

GB/T311.1-3.11-97 《Techniques de coordination d'isolation et de test haute tension pour les équipements de transmission et de transformation haute tension》

GB10237-88 《Niveaux d'isolation et tests diélectriques pour les transformateurs de puissance - Dégagements dans l'air pour l'isolation externe》

GB7595-87 《Norme de qualité pour l'huile de transformateur en service》

GB7328-87 《Mesure du niveau sonore pour les transformateurs》

GB7534-87 《Mesure de décharge partielle》

GB/T15164-94 《Guide de chargement pour les transformateurs de puissance immergés dans l'huile》

DL/T586-95 《Guide technique pour la supervision de la fabrication des utilisateurs d'équipements électriques》

GB/T311.1-3.11-97 《Techniques de coordination d'isolation et de test haute tension pour les équipements de transmission et de transformation haute tension》

GB2536-1990 《Huile de transformateur》

JB/T56011-92 《Classification de la qualité des produits pour les transformateurs de puissance immergés dans l'huile》

ZBK41005-89 《Niveau sonore des transformateurs 6-220KV》
