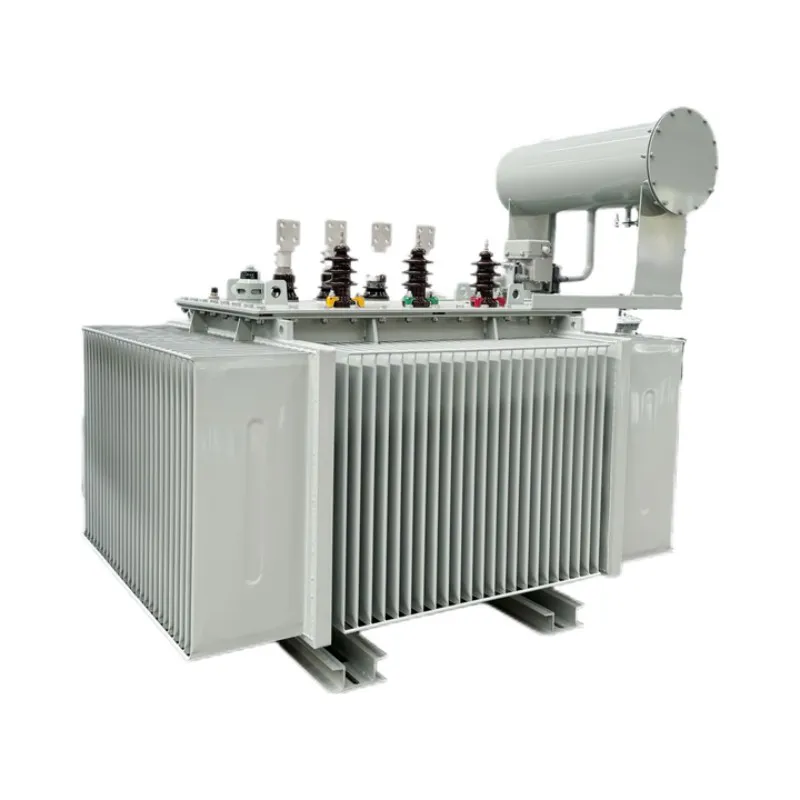

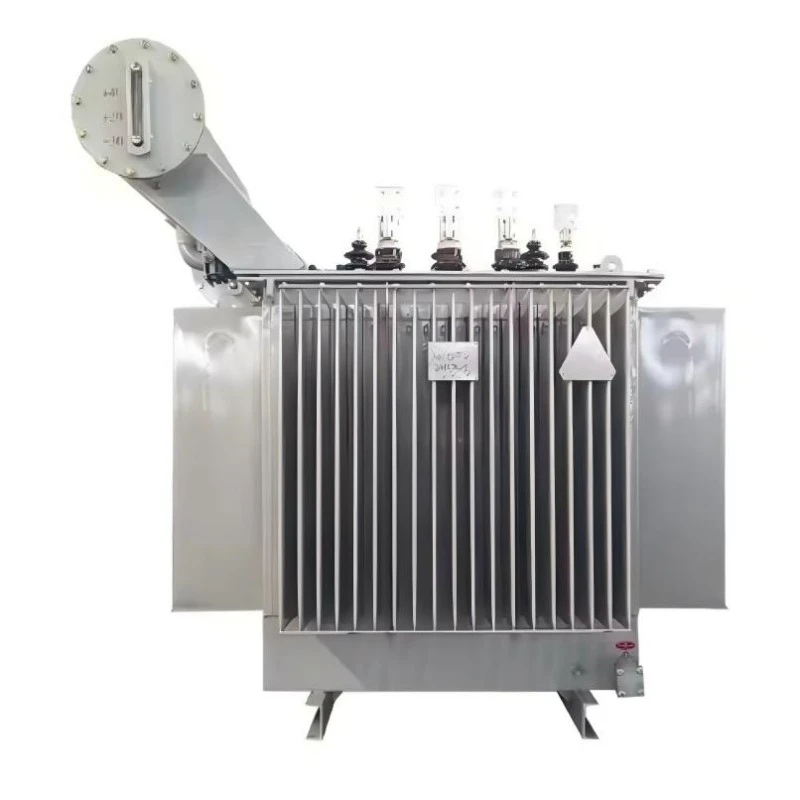

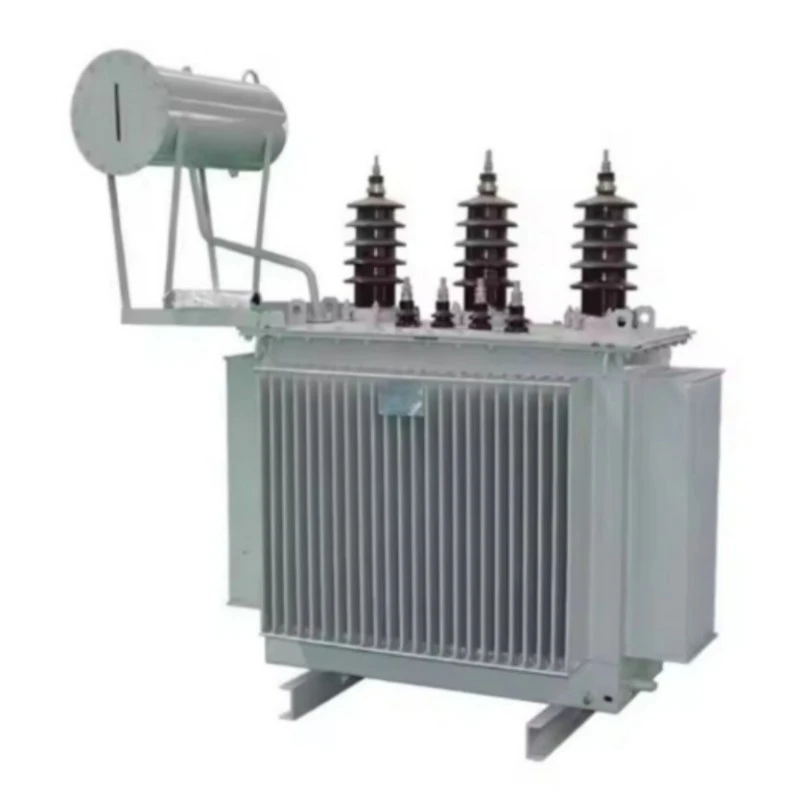

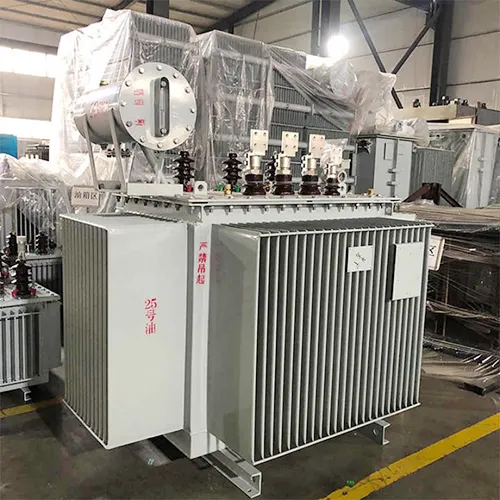

Transformateur à économie d'énergie extérieur triphasé entièrement scellé

Le transformateur à économie d'énergie extérieur triphasé entièrement scellé est un dispositif de distribution de nouvelle génération méticuleusement conçu pour convertir l'électricité moyenne tension (telle que 10 kV ou 35 kV) en énergie basse tension sûre (400 V/230 V) pour les applications industrielles, commerciales et résidentielles. Contrairement aux transformateurs traditionnels qui nécessitent un échantillonnage et un entretien réguliers de l'huile, cette unité est dotée d'un réservoir robuste et hermétique qui isole complètement l'huile isolante de l'atmosphère. Cette conception empêche l’oxydation de l’huile et la pénétration de l’humidité, principales causes de dégradation et de défaillance de l’isolation.

À la base, ce transformateur utilise de l'acier au silicium à grains orientés laminé à froid à haute perméabilité avec une conception avancée de joint à recouvrement étagé. Cette technologie minimise l'hystérésis magnétique et les pertes par courants de Foucault, atteignant des valeurs de perte à vide qui dépassent largement les normes nationales d'efficacité énergétique. L'unité est optimisée pour une installation en extérieur, offrant une résistance supérieure aux températures extrêmes, à la poussière et à l'humidité, ce qui en fait la pierre angulaire d'un réseau de distribution d'énergie moderne nécessitant peu d'entretien.

Caractéristique du produit et application

Principales fonctionnalités

Fonctionnement sans entretien : Le réservoir ondulé entièrement scellé élimine le besoin d’un conservateur et d’un reniflard, empêchant ainsi le vieillissement de l’huile et réduisant les coûts de maintenance.

Efficacité énergétique exceptionnelle : réduit les pertes à vide jusqu'à 20 % par rapport aux transformateurs standard de la série S11 grâce à un noyau optimisé et des enroulements en cuivre à haute conductivité.

Capacité de surcharge supérieure : lesystème de refroidissement immergé dans l'huile(ONAN) garantit un fonctionnement stable sous des charges élevées et soutenues et des pics de demande.

Durabilité robuste en extérieur : construit avec des revêtements résistants aux intempéries et une protection IP54, il résiste aux températures extrêmes (-25°C à +40°C), à l'humidité et à l'exposition aux UV.

Résistance élevée aux courts-circuits : des enroulements renforcés mécaniquement avec un système de serrage robuste assurent la sécurité et la fiabilité en cas de défauts du réseau.

Principaux scénarios d'application

Réseaux électriques urbains et ruraux : Idéal pour les sous-stations compactes dans les communautés résidentielles, les centres commerciaux et les projets d'électrification rurale où un équipement fiable et nécessitant peu d'entretien est essentiel. Le transformateur à économie d'énergie extérieur triphasé entièrement scellé excelle dans ces environnements.

Parcs industriels et usines : fournit une puissance stable pour les machines lourdes, les lignes de traitement et les usines de fabrication, manipulant facilement des charges variables.

Intégration des énergies renouvelables : parfait pour les parcs solaires et les centrales éoliennes, où la durabilité extérieure et le rendement élevé sont essentiels pour augmenter la tension pour la connexion au réseau.

Projets d'infrastructure : déployés dans les aéroports, les métros, les centres de données et les hôpitaux où la fiabilité de l'alimentation électrique n'est pas négociable.

Alimentation temporaire et de secours : son encombrement compact et sa construction robuste le rendent idéal pour les sous-stations temporaires ou les sites de réparation d'urgence.

Paramètre de produit (spécification)

Détails de production

Matériau de base et processus de fabrication

Le noyau de ce transformateur est fabriqué en acier au silicium à grains orientés laminé à froid à haute perméabilité. Les stratifications sont cisaillées avec précision et empilées à l'aide d'un processus de joint à recouvrement étagé à 45°, garantissant un circuit magnétique étroitement intégré. Cette technique minimise les pertes par courants de Foucault et réduit le courant magnétisant, constituant ainsi la base de sa capacité d'économie d'énergie. Le noyau est fixé avec du ruban de verre semi-sec pour réduire les vibrations et garantir un fonctionnement silencieux.

Structure d'enroulement

Les enroulements haute et basse tension sont construits à partir de conducteurs en cuivre sans oxygène, choisis pour leur conductivité élevée et leurs faibles pertes résistives. L'enroulement basse tension adopte une configuration enroulée en feuille avec des conduits d'huile longitudinaux, ce qui non seulement améliore la dissipation thermique mais offre également une résistance mécanique supérieure pour résister aux forces de court-circuit.

Technologie de réservoir et d'étanchéité

La caractéristique déterminante de ce transformateur est son réservoir ondulé entièrement scellé. Contrairement aux conceptions conventionnelles, les panneaux ondulés se dilatent et se contractent pour s'adapter aux changements de volume d'huile dus aux fluctuations de température, éliminant ainsi le besoin d'un conservateur traditionnel. Cela crée un système complètement fermé, empêchant l’huile isolante d’entrer en contact avec l’air extérieur, éliminant ainsi l’oxydation, l’absorption d’humidité et la formation de boues. Une soupape de surpression et une jauge de niveau d'huile de haute précision sont des éléments de sécurité standard.

Système d'isolation

Le transformateur à économie d'énergie extérieur triphasé entièrement scellé utilise une huile isolante minérale de haute qualité qui est soumise à un processus rigoureux de séchage sous vide et de remplissage d'huile. Cela garantit qu'aucun air ou humidité résiduel ne reste dans le réservoir, fournissant une tension de démarrage de décharge partielle élevée et garantissant une fiabilité diélectrique à long terme.

Assurance qualité et certification

Certifications : ISO 9001 : 2008, CE et rapports d’essais de type complets des centres nationaux d’essais de transformateurs.

Tests de routine : chaque unité est soumise à 100 % de tests en usine, y compris des tests de perte à vide, de perte de charge, d'impédance de court-circuit, de tenue aux surtensions induites et de décharge partielle.

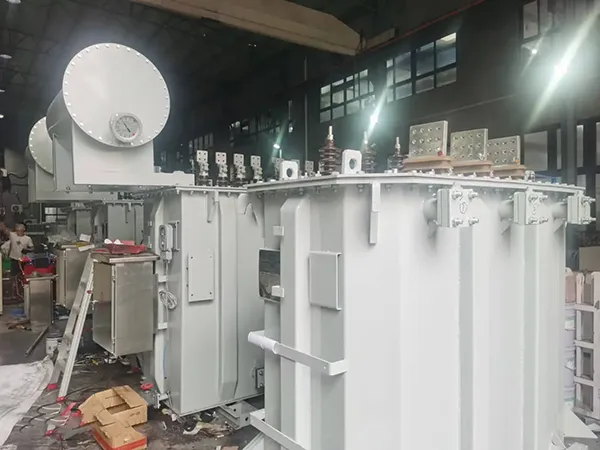

Contrôle qualité : notre processus de fabrication comprend une surveillance en temps réel de l'assemblage du noyau, de l'enroulement et de l'assemblage final pour garantir que chaque transformateur répond à nos normes de qualité strictes.

Pourquoi choisir Lugao Power ?

Choisir Lugao Power, c'est investir dans un produit conçu pour la longévité. Notre expertise dans la fabrication du transformateur à économie d'énergie extérieur triphasé entièrement scellé vous garantit de recevoir une unité qui non seulement répond à vos demandes électriques, mais contribue également à réduire les émissions de carbone et les budgets de fonctionnement.

Service après-vente

Garantie 5 ans : nous garantissons un fonctionnement sans fuite et sans écaillage de la peinture. Tout défaut de fabrication dans des conditions normales d’utilisation est couvert pour une réparation ou un remplacement gratuit.

Assistance à vie : les pièces de rechange et l'assistance technique sont disponibles pendant toute la durée de vie du transformateur.

Durée de vie de 30 ans : conçu avec des matériaux de haute qualité pour garantir trois décennies de performances fiables.

Réponse rapide : En cas de panne d'équipement, notre équipe répond dans l'heure suivant la notification et envoie du personnel technique sur le site dans les 24 heures au niveau national.

Emballage et livraison

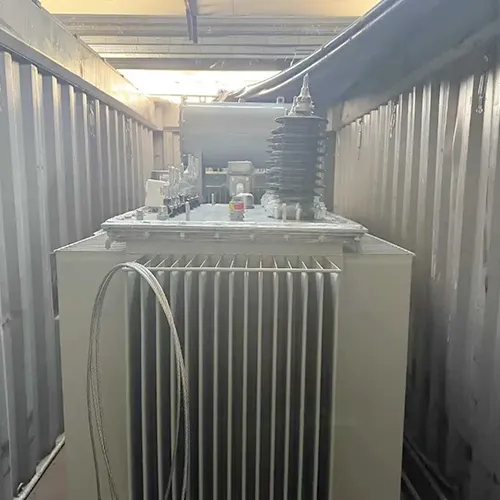

Emballage : le transformateur à économie d'énergie extérieur triphasé entièrement scellé est solidement emballé dans une caisse en bois résistante aux intempéries ou enveloppé pour une protection optimale pendant le transport.

État d'expédition : Livré rempli d'huile avec le réservoir entièrement scellé, accompagné de rapports de tests en usine, de manuels d'installation et de dessins dimensionnels détaillés.

Accessoires standard : chaque unité comprend une jauge de niveau d'huile, une soupape de surpression, un thermomètre à cadran, des bagues haute et basse tension, des boulons de mise à la terre et un ensemble complet de matériel pour l'installation.

Questions et réponses : questions fréquemment posées

Q1 : Qu'est-ce qu'un transformateur à économie d'énergie extérieur triphasé entièrement scellé ?

A1 : Il s’agit d’un transformateur de distribution conçu pour une utilisation en extérieur avec un réservoir hermétiquement fermé. Contrairement aux unités traditionnelles dotées d'un conservateur d'huile, cette conception empêche l'huile isolante d'entrer en contact avec l'air, éliminant ainsi le risque d'oxydation et d'absorption d'humidité, ce qui réduit considérablement l'entretien et prolonge sa durée de vie.

Q2 : Comment ce transformateur permet-il d'économiser de l'énergie par rapport aux anciens modèles ?

A2 : Les économies d'énergie sont réalisées grâce à l'utilisation d'acier au silicium à grains orientés à haute perméabilité et à une structure de joint de noyau optimisée. Cela réduit les pertes à vide (hystérésis et courants de Foucault) de plus de 15 à 20 % par rapport aux transformateurs conventionnels des séries S9 ou S11, ce qui entraîne des réductions substantielles de la facture d'électricité tout au long de la durée de vie de l'unité.

Q3 : Ce transformateur ne nécessite-t-il vraiment aucun entretien ?

A3 : Oui, dans des conditions normales de fonctionnement. Étant donné que le transformateur à économie d'énergie extérieur triphasé entièrement scellé utilise un réservoir ondulé sans reniflard, l'huile ne se dégrade jamais sous l'effet de l'exposition à l'air ou à l'humidité. Cela élimine le besoin de tests périodiques d’huile, de filtrage ou de remplacement requis pour les transformateurs conventionnels.

Q4 : Ce transformateur peut-il gérer les conditions de court-circuit en toute sécurité ?

A4 : Absolument. Il est conçu avec des enroulements mécaniquement renforcés utilisant des bobines basse tension enroulées en feuille et un système de serrage robuste. Toutes les unités sont soumises à des tests rigoureux d'impact en court-circuit pendant la phase d'essai de type pour garantir qu'elles peuvent résister aux défauts du réseau sans dommage.
