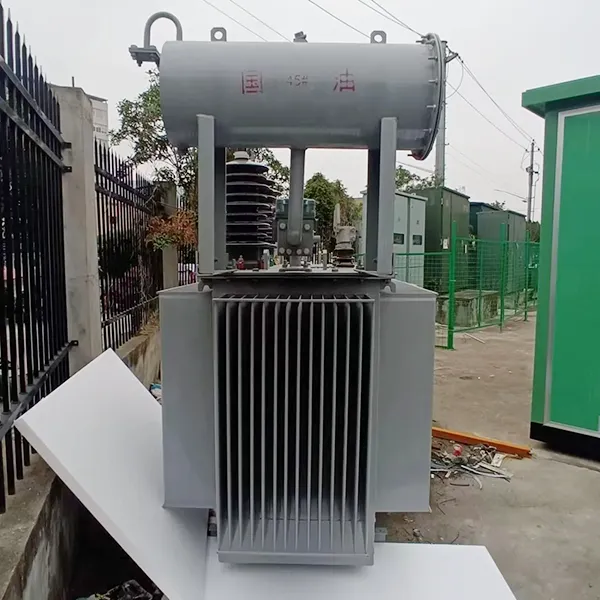

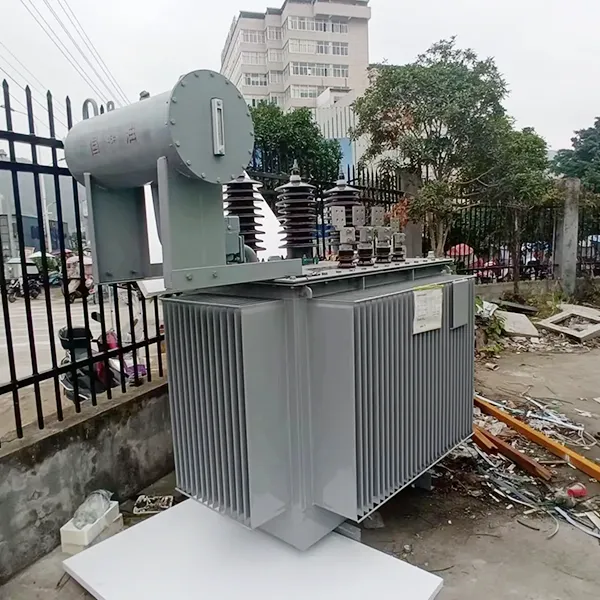

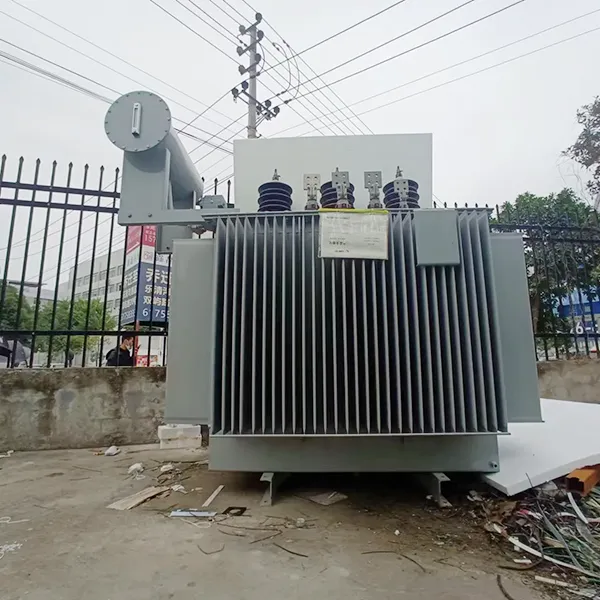

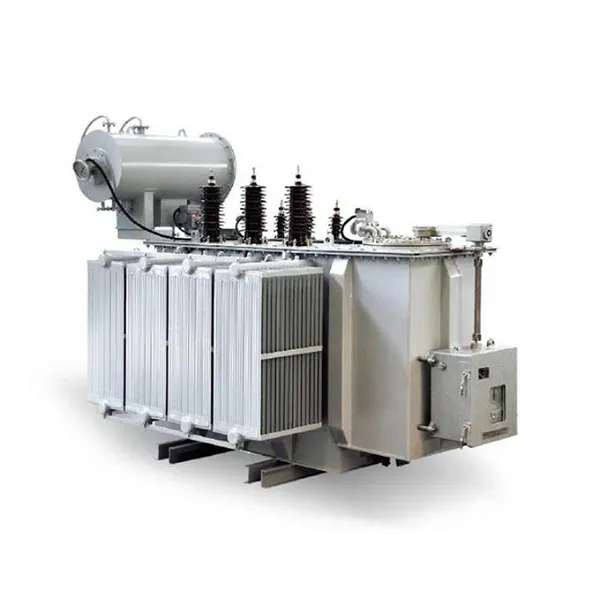

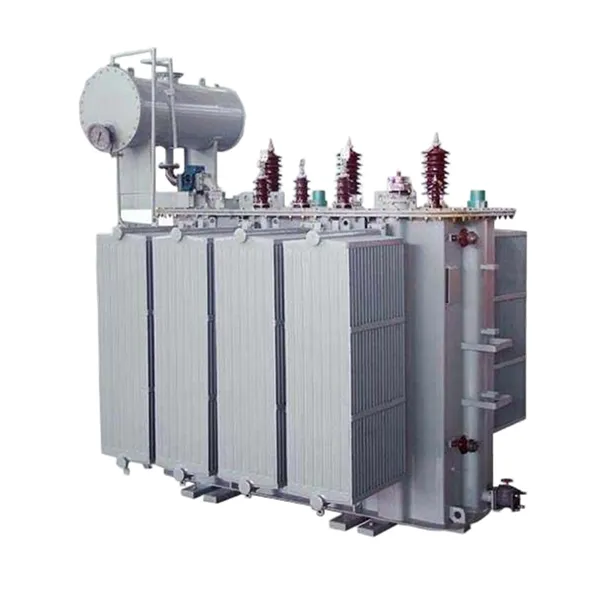

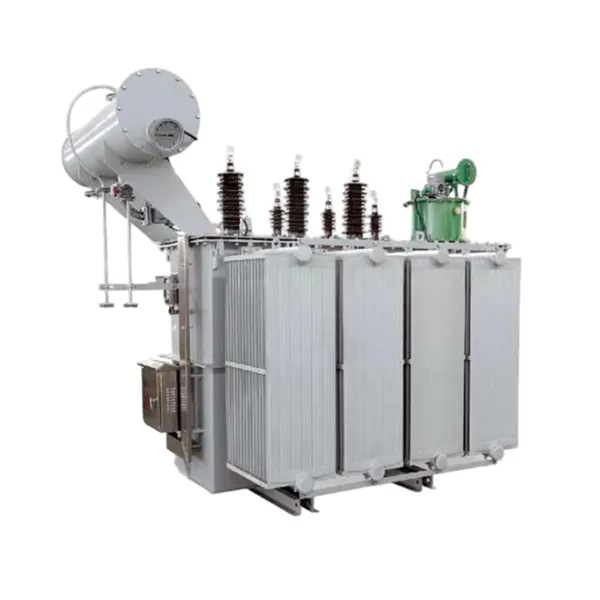

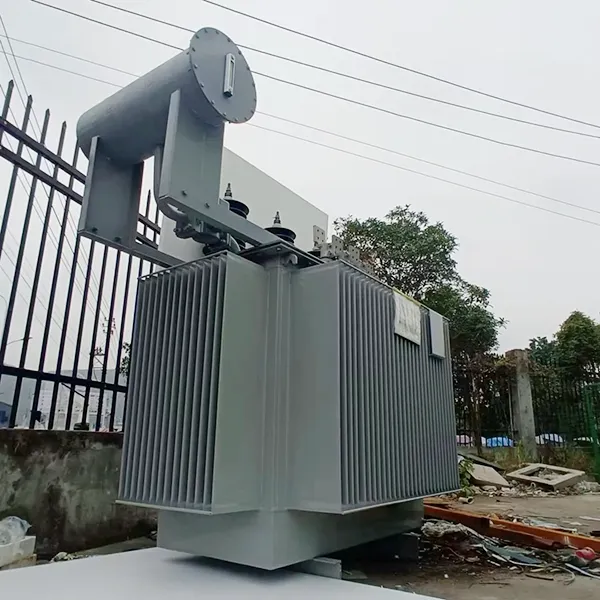

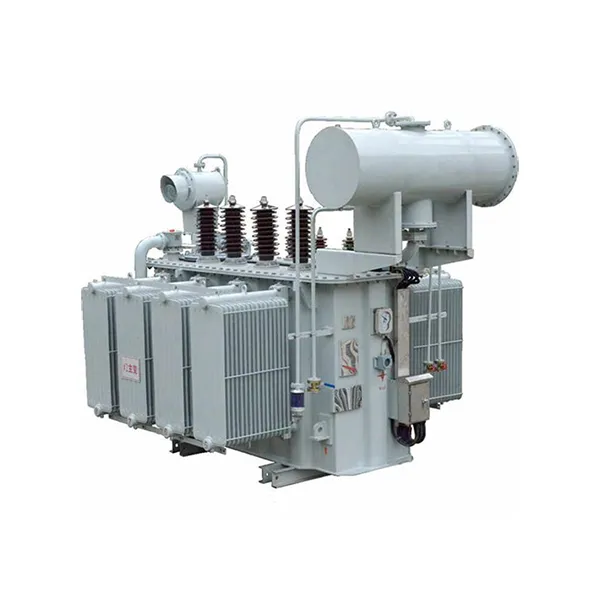

Transformateur électrique triphasé moyenne tension

Notre transformateur électrique triphasé moyenne tension est conçu pour convertir l'énergie basse tension (telle que 0,4 kV) en sortie moyenne tension (telle que 11 kV, 22 kV ou 33 kV), permettant une transmission efficace sur de longues distances ou une intégration dans les réseaux de distribution. Ce produit est essentiel pour les projets d'énergie renouvelable, les installations industrielles et les centrales électriques nécessitant une élévation de tension fiable.

Le transformateur est doté d'un noyau en acier au silicium à grains orientés à haute perméabilité et d'enroulements en cuivre sans oxygène, garantissant des pertes minimales et une stabilité thermique élevée. Lesystème de refroidissement immergé dans l'huileoffre une dissipation thermique supérieure, tandis que la structure entièrement scellée protège contre les contaminants environnementaux, réduisant ainsi les besoins de maintenance et prolongeant la durée de vie.

Paramètre de produit (spécification)

Transformateur triphasé immergé dans l'huile - Spécifications typiques (0,4 kV/11 kV)

L'équipement standard comprend

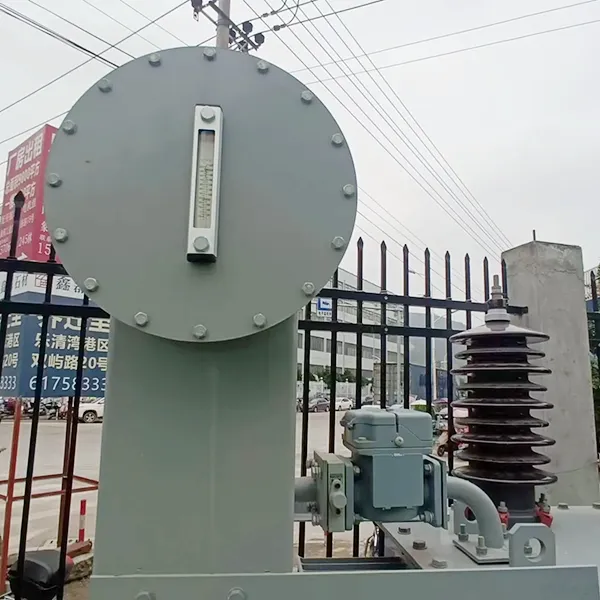

1. Jauge de niveau d'huile avec alarme de niveau bas

2. Soupape de surpression

3. Thermomètre à cadran avec contacts d'alarme

4. Relais de gaz en option pour la détection des défauts

Caractéristique du produit et application

Caractéristiques

Les transformateurs électriques triphasés moyenne tension répondent ou dépassent les normes internationales - Conformes aux normes CEI 60076, ANSI C57.12, GB1094 et SANS 780, garantissant une applicabilité et une fiabilité mondiales.

Conception de réservoir ondulé entièrement scellé : élimine le besoin d'un conservateur, empêche l'oxydation de l'huile et la pénétration d'humidité, permettant un fonctionnement sans entretien sur de longues périodes.

Capacité de surcharge élevée et stabilité thermique : le système de refroidissement immergé dans l'huile garantit des performances stables même dans des conditions de charge élevée soutenues ou des tensions d'entrée fluctuantes.

Fonctionnement à faible bruit : la structure de joint de noyau optimisée et la conception d'amortissement des vibrations réduisent le bruit de fonctionnement, adapté aux environnements résidentiels ou sensibles au bruit.

Structure compacte pour une installation flexible : la conception modulaire permet des configurations montées sur poteau, sur socle ou sous-station, s'adaptant aux sites extérieurs ou à espace limité.

Capacité robuste de tenue aux courts-circuits : des enroulements basse tension de type feuille et des structures de support de bobine rigides garantissent l'intégrité mécanique dans des conditions de panne soudaine.

Installation facile et faible entretien : les pattes de levage standardisées, les trous de montage de la base et les options d'entrée de câble simplifient l'installation sur site ; la conception entièrement scellée minimise l’entretien de routine.

Longue durée de vie avec assistance à vie - Conçu pour une durée de vie opérationnelle minimale de 30 ans, soutenu par une assistance technique à vie et la disponibilité des pièces de rechange.

Plusieurs plages de prises pour la régulation de tension - Fournit des options de prises de ± 5 %, ± 2 × 2,5 %, permettant un réglage précis de la tension pour répondre aux variations du réseau ou de la charge.

Options de fluides isolants respectueux de l'environnement - Disponibles avec des fluides isolants à base d'ester naturel (huile végétale) ou à point d'inflammabilité élevé pour des applications respectueuses de l'environnement.

Questions et réponses : informations clés sur les transformateurs intensifiés

Q : Qu’est-ce qu’un transformateur élévateur ?

R : Un transformateur élévateur augmente la faible tension d’entrée jusqu’à une tension de sortie plus élevée. Il y a moins de spires sur l'enroulement primaire et plus de spires sur l'enroulement secondaire. Ce type de transformateur est essentiel pour les systèmes d'énergie renouvelable, tels que les parcs solaires et les centrales éoliennes, où l'énergie basse tension générée doit être augmentée pour le transport sur le réseau.

Q : Comment ce transformateur élévateur améliore-t-il l’efficacité énergétique ?

R : Notre transformateur utilise de l'acier au silicium à grains orientés laminé à froid à haute perméabilité avec une conception à noyau à joint à recouvrement étagé. Cela réduit considérablement les pertes par hystérésis et par courants de Foucault, réduisant ainsi les pertes à vide et en charge par rapport aux transformateurs conventionnels, ce qui réduit directement les coûts d'exploitation.

Q : Pourquoi le système de refroidissement immergé dans l'huile est-il important pour les applications intensifiées ?

R : L’huile isolante offre à la fois une résistance diélectrique et une dissipation thermique efficace. Il transfère la chaleur du noyau et des enroulements vers la surface du réservoir, garantissant un fonctionnement stable même dans des conditions continues de charge élevée ou de température élevée typiques des applications intensifiées.

Q : Ce transformateur électrique triphasé moyenne tension peut-il être utilisé à l’extérieur ?

R : Oui. La conception du réservoir ondulé entièrement scellé protège les composants internes de l'humidité, de la poussière et des environnements corrosifs, ce qui le rend idéal pour les installations extérieures telles que les centrales solaires, les parcs éoliens et les sous-stations industrielles.

Avantages des fonctionnalités

Coûts d'exploitation considérablement réduits : le circuit magnétique optimisé et les matériaux à faibles pertes réduisent les pertes d'énergie, réduisant ainsi les coûts d'électricité tout au long de la durée de vie du transformateur.

Fiabilité opérationnelle élevée : une conception avancée de résistance aux courts-circuits et des systèmes d'isolation améliorés garantissent un fonctionnement stable même dans des conditions de fluctuations du réseau ou de défauts.

Faibles besoins d'entretien : La structure entièrement scellée élimine le besoin de remplacement d'huile et réduit la fréquence d'inspection, minimisant ainsi les temps d'arrêt et les dépenses de maintenance.

Conception compacte et adaptable : la structure modulaire permet une installation flexible dans des environnements restreints, tandis que les interfaces standardisées simplifient l'intégration avec l'appareillage de commutation et les systèmes de contrôle.

Les produits s'adaptent à l'environnement

Scénarios d'application

Systèmes d'énergie renouvelable : idéal pour les parcs solaires et les centrales éoliennes afin d'augmenter l'énergie basse tension générée jusqu'aux niveaux moyenne tension pour la connexion au réseau.

Installations industrielles : Utilisé dans les usines de fabrication et les industries lourdes où l'énergie basse tension provenant de générateurs ou d'onduleurs doit être élevée pour être distribuée.

Projets d'infrastructure : convient aux aéroports, aux chemins de fer et aux centres de données nécessitant une élévation de tension fiable pour les systèmes d'alimentation de secours ou principaux.

Centrales électriques : appliquées aux centrales électriques à petite échelle où la tension doit être augmentée pour la transmission sur de longues distances.

Détails de production

Matériau et processus de base

Le noyau du transformateur élévateur est construit en acier au silicium à grains orientés laminé à froid à haute perméabilité avec une conception de joint à recouvrement étagé. Le noyau est découpé avec précision et automatiquement empilé pour assurer une distribution uniforme du flux magnétique, minimisant ainsi les pertes à vide et le courant magnétisant.

Structure d'enroulement

Les enroulements haute et basse tension sont enroulés avec des conducteurs en cuivre sans oxygène. Les enroulements basse tension utilisent une structure en feuille ou hélicoïdale avec des conduits d'huile longitudinaux, améliorant ainsi la résistance mécanique et la capacité de tenue aux courts-circuits.

Système d'isolation et de refroidissement

De l'huile minérale de haute qualité ou un fluide isolant à point d'incendie élevé respectueux de l'environnement est utilisé. Le système d'isolation en papier huilé est soumis à des processus de séchage sous vide et de remplissage d'huile pour éliminer l'humidité et l'air résiduels, garantissant ainsi une rigidité diélectrique élevée et une fiabilité à long terme.

Réservoir et étanchéité

La conception du réservoir ondulé permet de compenser la dilatation thermique sans avoir recours à un conservateur. La structure entièrement scellée empêche l'oxydation de l'huile et la pénétration de l'humidité, réduisant ainsi la fréquence de maintenance et prolongeant la durée de vie de l'huile.

Questions et réponses : Production et assurance qualité

Q : Comment garantissez-vous la capacité de tenue aux courts-circuits du transformateur triphasé immergé dans l'huile ?

R : Nos transformateurs sont soumis à des tests de court-circuit dans des laboratoires reconnus à l'échelle nationale. La combinaison d'enroulements de feuille, de supports de bobine rigides et de fixations autobloquantes garantit que la structure reste intacte dans des conditions de panne soudaine.

Q : Quelles normes de qualité suivez-vous ?

R : Tous les produits sont conçus, fabriqués et testés conformément aux normes CEI 60076, GB1094 et ISO 9001:2015. Chaque unité est soumise à des tests de routine et de type complets avant la livraison.

La conception et les essais des transformateurs doivent être conformes aux normes suivantes :

GB1094.1 ~ 2-1996, GB1094.3-2003, GB1094.5-2008 《Transformateurs de puissance》

GB/T6451-2015 《Spécifications et exigences techniques pour les transformateurs de puissance immergés dans l'huile》

JB/T3837-2010 《Méthode de compilation des désignations de type pour les produits de transformateur》

GB/T311.1-3.11-97 《Techniques de coordination d'isolation et de test haute tension pour les équipements de transmission et de transformation haute tension》

GB10237-88 《Niveaux d'isolation et tests diélectriques pour les transformateurs de puissance - Dégagements dans l'air pour l'isolation externe》

GB7595-87 《Norme de qualité pour l'huile de transformateur en service》

GB7328-87 《Mesure du niveau sonore pour les transformateurs》

GB7534-87 《Mesure de décharge partielle》

GB/T15164-94 《Guide de chargement pour les transformateurs de puissance immergés dans l'huile》

DL/T586-95 《Guide technique pour la supervision de la fabrication des utilisateurs d'équipements électriques》

GB/T311.1-3.11-97 《Techniques de coordination d'isolation et de test haute tension pour les équipements de transmission et de transformation haute tension》

GB2536-1990 《Huile de transformateur》

JB/T56011-92 《Classification de la qualité des produits pour les transformateurs de puissance immergés dans l'huile》

ZBK41005-89 《Niveau sonore des transformateurs 6-220KV》
