Que révèlent les inspections post-test sur la robustesse des postes de transformation de type boîte ?

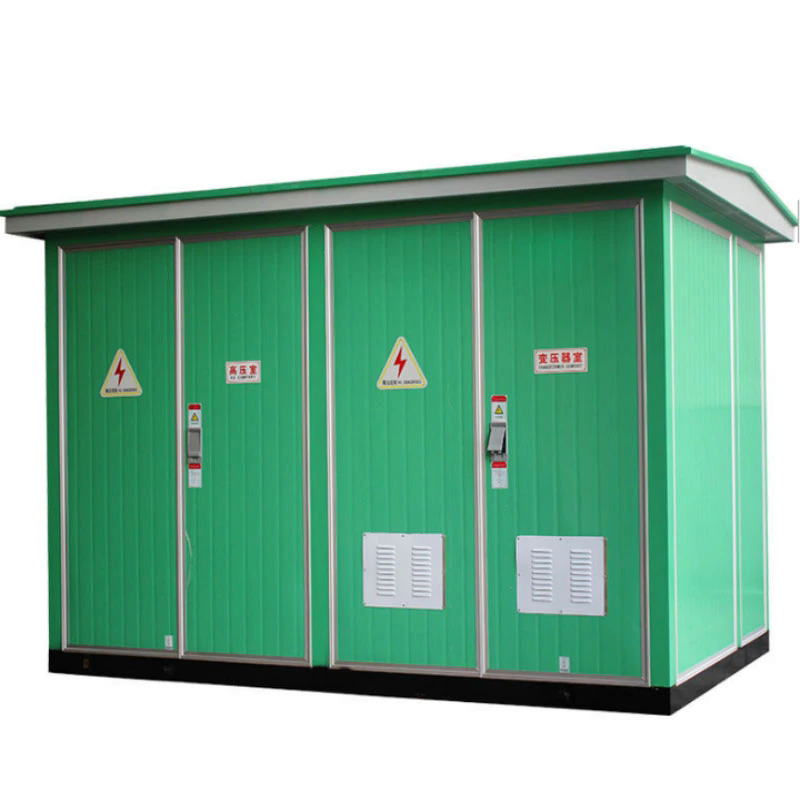

Une sous-station de transformation de type boîte est une unité de distribution d'énergie compacte et pré-assemblée qui abrite un transformateur, un appareillage de commutation et des dispositifs de protection dans une enceinte résistante aux intempéries. Il est conçu pour être installé dans des environnements à espace restreint : rues urbaines, parcs industriels, sites d'énergie renouvelable et emplacements éloignés. Contrairement à une sous-station traditionnelle, qui est construite sur site et testée sur place, une sous-station de type boîte est assemblée et testée en usine avant d'être expédiée. Les tests effectués en usine (tests diélectriques, tests de cyclage thermique, tests d'endurance mécanique) sont conçus pour simuler des décennies de service en quelques semaines. Mais que révèlent réellement ces tests sur la robustesse de l’unité ? La réponse ne réside pas seulement dans la réussite des tests, mais aussi dans ce que les inspections post-tests révèlent sur son état une fois les tests terminés.

L'inspection post-test est l'étape finale et la plus révélatrice du processus d'assurance qualité d'un poste de transformation de type boîte. Une fois que l’unité a été soumise aux conditions les plus extrêmes qu’elle est susceptible de rencontrer en service, elle est démontée et inspectée en détail. L'inspection recherche des signes de contrainte, de déformation, d'usure ou de dégradation qui n'ont peut-être pas provoqué de défaillance lors du test, mais pourraient conduire à une défaillance sur le terrain. C'est cette inspection post-test qui distingue une sous-station véritablement robuste d'une sous-station qui répond simplement aux exigences minimales. Cet article examinera ce que les inspections post-test révèlent sur la robustesse d'unPoste de transformation de type boîte, couvrant les types de tests effectués, les critères d'inspection et les résultats indiquant un niveau élevé de robustesse. Nous fournirons également des spécifications détaillées et des données de test pour nos produits de sous-station de transformation de type boîte de notre usine àLugao Power Co., Ltd.

Table des matières

• 1. Quels types de tests sont effectués sur un poste de transformation de type boîte ?
• 2. Que révèle l’inspection post-test du système diélectrique ?
• 3. Que révèle l’inspection post-test du système thermique ?
• 4. Que révèle l’inspection post-test du système mécanique ?
• 5. Que révèle l'inspection post-test du boîtier ?
• 6. Quelles sont les principales spécifications et données de test ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Quels types de tests sont effectués sur un poste de transformation de type boîte ?

Le programme d'essais d'un poste de transformation de type boîte est conçu pour vérifier que l'unité peut résister aux contraintes électriques, thermiques et mécaniques qu'elle rencontrera tout au long de sa durée de vie. Les tests sont effectués conformément aux normes internationales, notamment CEI 62271, CEI 60076 et IEEE C57.12.00. Les tests se répartissent en trois catégories principales : les tests diélectriques, les tests thermiques et les tests mécaniques. Chaque catégorie est conçue pour mettre l'accent sur un aspect différent de la conception et de la construction de la sous-station. Les tests diélectriques vérifient la capacité du système d'isolation à supporter des tensions élevées. Les tests thermiques vérifient la capacité du système de refroidissement à gérer la chaleur générée par le transformateur et l'appareillage. Les tests mécaniques vérifient l'intégrité structurelle du boîtier et la fiabilité opérationnelle des appareils de commutation.

La séquence de tests commence généralement par les tests diélectriques, suivis des tests thermiques et se termine par les tests mécaniques. Après chaque test, l'unité est inspectée pour détecter tout signe de dommage ou de dégradation. L'inspection post-test est aussi importante que le test lui-même, car elle fournit les données nécessaires pour évaluer la robustesse de la conception. Le tableau ci-dessous résume les principaux tests effectués sur un poste de transformation de type boîte et les aspects de robustesse qu'ils évaluent.

Chez Lugao Power Co., Ltd, notre usine effectue tous ces tests sur chaque sous-station de transformation de type boîte avant son expédition. L'inspection post-test est effectuée par notre équipe d'assurance qualité et les résultats sont documentés dans un rapport de test complet. Ce rapport est fourni au client comme preuve de la robustesse et de la fiabilité du poste.

2. Que révèle l’inspection post-test du système diélectrique ?

Le système diélectrique est le cœur de la sous-station de transformation de type boîte. Il comprend les enroulements du transformateur, l'isolation de l'appareillage, les traversées et les terminaisons des câbles. Les tests diélectriques ont pour but de solliciter l'isolation jusqu'à ses limites et de révéler d'éventuelles faiblesses pouvant conduire à une défaillance en service. L'inspection post-test du système diélectrique se concentre sur trois domaines principaux : les enroulements du transformateur, l'isolation de l'appareillage de commutation et les traversées. L'inspection recherche des signes de dommages à l'isolation, tels que des traces, des fissures ou une décoloration. Il recherche également des signes de décharge partielle, qui peuvent indiquer la présence de vides ou de contaminants dans l'isolant.

L'inspection post-test des enroulements du transformateur implique généralement une inspection visuelle des enroulements et des barrières d'isolation, ainsi qu'une mesure de la résistance d'isolement et du facteur de dissipation. Un changement significatif de ces paramètres après le test diélectrique indiquerait que l'isolation a été dégradée. L'inspection de l'isolation de l'appareillage se concentre sur les jeux de barres, les isolants et les surfaces de contact. L'inspection des traversées se concentre sur le boîtier en porcelaine ou en polymère et le système d'étanchéité. Le tableau ci-dessous résume les principaux critères d'inspection du système diélectrique.

Dans notre usine, l'inspection post-test du système diélectrique est effectuée par des ingénieurs expérimentés utilisant un équipement de diagnostic avancé. Les résultats sont comparés aux mesures pré-test pour identifier tout changement. Une sous-station qui ne présente aucun changement significatif après les tests diélectriques est considérée comme disposant d'un système diélectrique robuste. Nos postes de transformation de type boîte sont conçus pour réussir ces tests avec marge, garantissant un fonctionnement fiable dans les environnements électriques les plus exigeants.

3. Que révèle l’inspection post-test du système thermique ?

Le système thermique d'un poste de transformation de type boîte comprend le système de refroidissement du transformateur, le système de ventilation de l'enceinte et la gestion thermique de l'appareillage. Les tests thermiques sont conçus pour vérifier que le système de refroidissement peut dissiper la chaleur générée par le transformateur et l'appareillage de commutation dans les conditions de charge les plus exigeantes. L'inspection post-test du système thermique se concentre sur l'état des composants de refroidissement, la répartition de la température dans le transformateur et l'état de l'isolation après exposition à des températures élevées. L'inspection recherche des signes de surchauffe, tels qu'une décoloration, une déformation ou une dégradation des matériaux isolants.

L'inspection post-test du système de refroidissement du transformateur comprend une inspection visuelle des radiateurs, des ventilateurs de refroidissement et des pompes à huile. L'inspection recherche des fuites, de la corrosion ou des dommages aux ailettes de refroidissement. La répartition de la température à travers le transformateur est mesurée à l'aide de l'imagerie thermique pour identifier tout point chaud susceptible d'indiquer un problème avec le système de refroidissement. L'état de l'isolant est évalué en mesurant le degré de polymérisation (DP) de l'isolant en papier, qui indique l'ampleur du vieillissement thermique. Le tableau ci-dessous résume les principaux critères d’inspection du système thermique.

Chez Lugao Power Co., Ltd, nos sous-stations de transformation de type boîte sont conçues avec des systèmes de refroidissement surdimensionnés pour fournir une marge thermique. L'inspection post-test de nos sous-stations montre systématiquement une répartition uniforme de la température et un vieillissement minimal de l'isolation, confirmant la robustesse de notre conception thermique. Notre usine utilise uniquement des matériaux d'isolation et des composants de refroidissement de haute qualité pour garantir que nos sous-stations peuvent résister aux conditions thermiques les plus exigeantes.

4. Que révèle l’inspection post-test du système mécanique ?

Le système mécanique d'une sous-station de transformation de type boîte comprend la structure de l'enceinte, les mécanismes de fonctionnement de l'appareillage de commutation et les systèmes de montage et de support. Les essais mécaniques visent à vérifier que le poste peut résister aux contraintes mécaniques de transport, d'installation et d'exploitation. L'inspection post-test du système mécanique se concentre sur l'état de l'enceinte, le fonctionnement de l'appareillage et l'intégrité des systèmes de montage et de support. L'inspection recherche des signes de déformation, de fissuration ou de desserrage des composants.

L'inspection post-test de l'enceinte comprend une inspection visuelle des murs, du toit et des portes, ainsi qu'une vérification du système d'étanchéité. L'inspection recherche des bosses, de la corrosion ou des dommages à la peinture ou au revêtement. Le fonctionnement de l'appareillage est testé en actionnant chaque interrupteur plusieurs fois et en mesurant le couple de fonctionnement et la résistance de contact. L'inspection des systèmes de montage et de support comprend une vérification des boulons, des supports et des fondations. Le tableau ci-dessous résume les principaux critères d’inspection du système mécanique.

À notre usine, l’inspection post-test du système mécanique est effectuée par des techniciens expérimentés à l’aide d’instruments calibrés. Les résultats sont comparés aux mesures pré-test pour identifier tout changement. Une sous-station qui ne présente aucun changement significatif après les essais mécaniques est considérée comme disposant d’un système mécanique robuste. Nos postes de transformation de type boîte sont conçus pour réussir ces tests avec marge, garantissant un fonctionnement fiable dans les environnements mécaniques les plus exigeants.

5. Que révèle l'inspection post-test du boîtier ?

L'enceinte d'un poste de transformation de type boîte constitue la première ligne de défense contre l'environnement. Il doit protéger les composants internes de la pluie, de la neige, de la poussière et des atmosphères corrosives. Il doit également assurer la sécurité physique et résister aux contraintes mécaniques du transport et de l'installation. L'inspection post-test de l'enceinte porte sur l'état de la peinture ou du revêtement, l'intégrité du système d'étanchéité et le fonctionnement des portes et des systèmes de ventilation. L'inspection recherche des signes de corrosion, d'infiltration d'eau ou de dommages à la structure de l'enceinte.

L'inspection post-test de l'enceinte comprend une inspection visuelle des surfaces extérieures et intérieures, une vérification des joints de porte et un test du système de ventilation. L’inspection recherche la présence de rouille, de cloques ou d’écaillage de la peinture. Il recherche également des signes d'infiltration d'eau, tels que des taches d'eau ou de l'humidité à l'intérieur de l'enceinte. Les joints de porte sont vérifiés pour leur flexibilité et leur compression. Le système de ventilation est vérifié pour assurer une bonne circulation de l'air et l'état des filtres. Le tableau ci-dessous résume les principaux critères d’inspection de l’enceinte.

Chez Lugao Power Co., Ltd, nos sous-stations de transformation de type boîte sont conçues avec un système de boîtier de haute qualité qui est testé pour résister aux conditions environnementales les plus exigeantes. L'inspection post-test de nos sous-stations ne montre systématiquement aucun signe de corrosion ou de pénétration d'eau, confirmant la robustesse de la conception de notre enceinte. Notre usine utilise uniquement des matériaux et des revêtements de haute qualité pour garantir que nos sous-stations peuvent résister aux conditions environnementales les plus exigeantes.

6. Quelles sont les principales spécifications et données de test ?

Le tableau suivant fournit les principales spécifications et données de test de nos produits de sous-stations de transformation de type boîte. Ces spécifications sont basées sur les résultats d'inspection post-test de notre usine et représentent les performances typiques de nos sous-stations.

Dans notre usine, chaque sous-station de transformation de type boîte est testée et inspectée avant expédition. Le rapport de test comprend les résultats de toutes les inspections pré-test et post-test, fournissant au client un enregistrement complet des performances et de la robustesse de la sous-station. Notre engagement envers la qualité et les tests garantit que nos clients reçoivent un produit qui fonctionnera de manière fiable pendant des décennies.

7. Foire aux questions (FAQ)

Question 1 : Quel est le test le plus important pour un poste de transformation de type boîte ?

Réponse : Tous les tests sont importants, mais les tests diélectriques sont souvent considérés comme les plus critiques car ils vérifient l'intégrité du système d'isolation, qui est la cause la plus courante de défaillance des transformateurs. L'inspection post-test du système diélectrique constitue la preuve la plus directe de la robustesse de la sous-station. Chez Lugao Power Co., Ltd, nous effectuons tous les tests diélectriques conformément à la norme CEI 60076 et fournissons des rapports de tests détaillés.

Question 2 : En quoi les inspections post-test diffèrent-elles des tests de routine ?

Réponse : Des tests de routine sont effectués sur chaque unité pour vérifier qu'elle répond aux exigences de base de la norme. Les inspections post-test sont effectuées après que l'unité a été soumise aux conditions les plus extrêmes qu'elle est susceptible de rencontrer en service. Les inspections post-test recherchent des signes de contrainte, de déformation ou de dégradation qui n'ont peut-être pas provoqué de défaillance pendant le test, mais pourraient conduire à une défaillance sur le terrain. Les inspections post-test fournissent une évaluation plus complète de la robustesse.

Question 3 : Quel est le délai de livraison typique pour une sous-station de transformation de type boîte ?

Réponse : Le délai de livraison dépend de la taille et de la complexité de la sous-station. Pour les unités standards, le délai de livraison est généralement de 6 à 8 semaines. Pour les unités personnalisées ayant des exigences particulières, le délai de livraison peut être plus long. Chez Lugao Power Co., Ltd, nous fournissons à nos clients un calendrier réaliste et les tenons informés des progrès tout au long du processus de fabrication et de test.

Question 4 : Une sous-station de transformation de type boîte peut-elle être utilisée dans des environnements extrêmes ?

Réponse : Oui, les sous-stations de transformation de type boîte sont conçues pour être utilisées dans un large éventail d'environnements, notamment des températures extrêmes, une humidité élevée et des atmosphères corrosives. Le boîtier peut être spécifié avec une protection supplémentaire, telle qu'un indice IP plus élevé, un revêtement résistant à la corrosion ou un système de refroidissement pour les environnements à haute température. Dans notre usine, nous pouvons personnaliser la sous-station pour répondre aux exigences environnementales spécifiques de votre projet.

Question 5 : Quelle est la durée de vie prévue d'un poste de transformation de type boîte ?

Réponse : La durée de vie prévue d'un poste de transformation de type boîte est de 25 à 30 ans, en fonction des conditions d'exploitation et de la qualité de la maintenance. Les résultats de l'inspection post-test indiquent que nos sous-stations sont conçues pour fournir un service fiable pendant cette période. Avec un entretien approprié, y compris des inspections et des tests périodiques, la durée de vie peut être prolongée.

8. Conclusion

Les inspections post-test révèlent beaucoup de choses sur la robustesse d'un poste de transformation de type boîte. Ils montrent si le système d'isolation peut résister aux contraintes d'un défaut sans se dégrader. Ils montrent si le système de refroidissement peut gérer la chaleur générée par le transformateur et l'appareillage. Ils montrent si le système mécanique peut résister aux contraintes de transport, d'installation et d'exploitation. Ils montrent si le boîtier peut protéger les composants internes de l'environnement. Chez Lugao Power Co., Ltd, notre usine effectue des inspections post-test complètes sur chaque sous-station de transformation de type boîte que nous fabriquons. Les résultats de ces inspections confirment la robustesse de notre conception et donnent à nos clients l'assurance que leur sous-station fonctionnera de manière fiable pendant des décennies. Nous utilisons des matériaux de haute qualité, des processus de fabrication de précision et des tests rigoureux pour garantir que chaque sous-station que nous produisons répond aux normes de qualité et de fiabilité les plus élevées.

Que vous conceviez un nouveau système de distribution ou modernisiez un système existant, nous vous invitons à contacter notre équipe technique pour discuter de vos besoins. Nous pouvons fournir des spécifications détaillées du produit, des données de test et une assistance aux applications. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les projets énergétiques du monde entier.

Contactez Lugao Power Co., Ltd aujourd'huipour discuter de vos besoins en matière de sous-stations de transformation de type boîte et découvrir comment nos sous-stations peuvent répondre aux demandes de votre système électrique.
