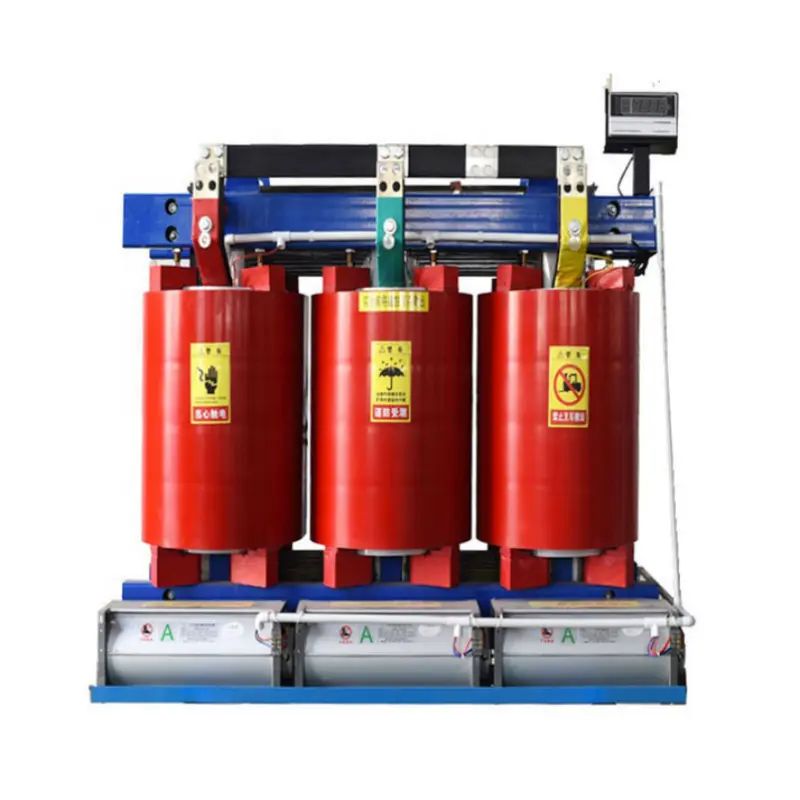

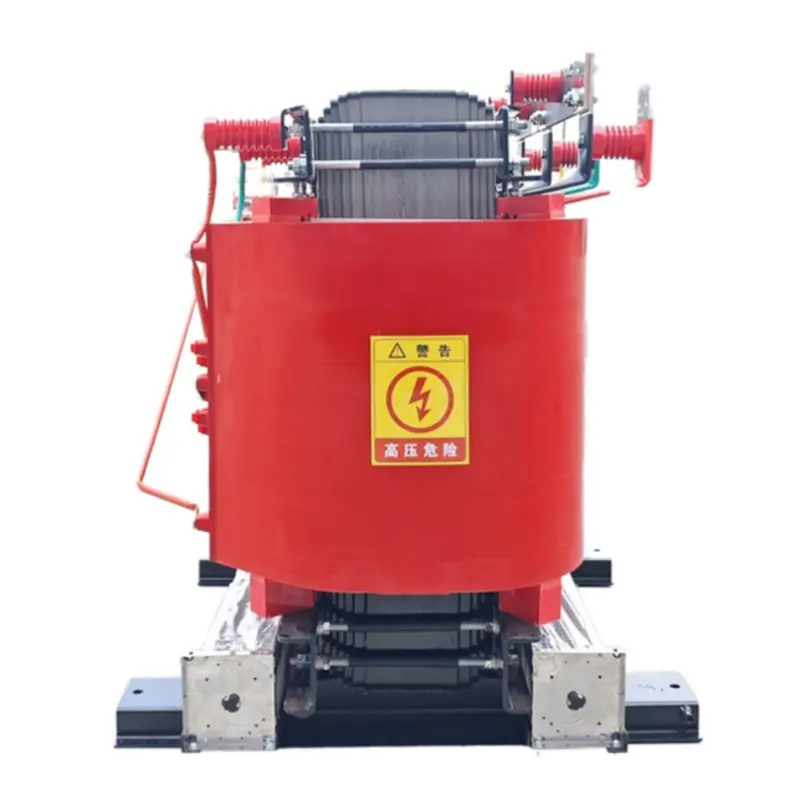

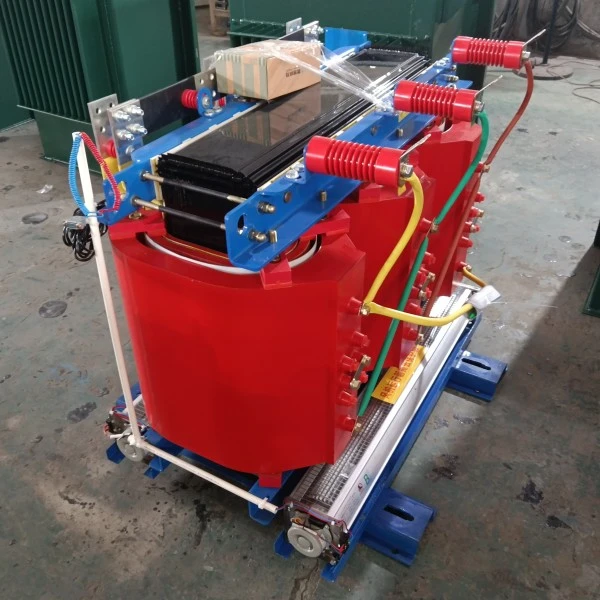

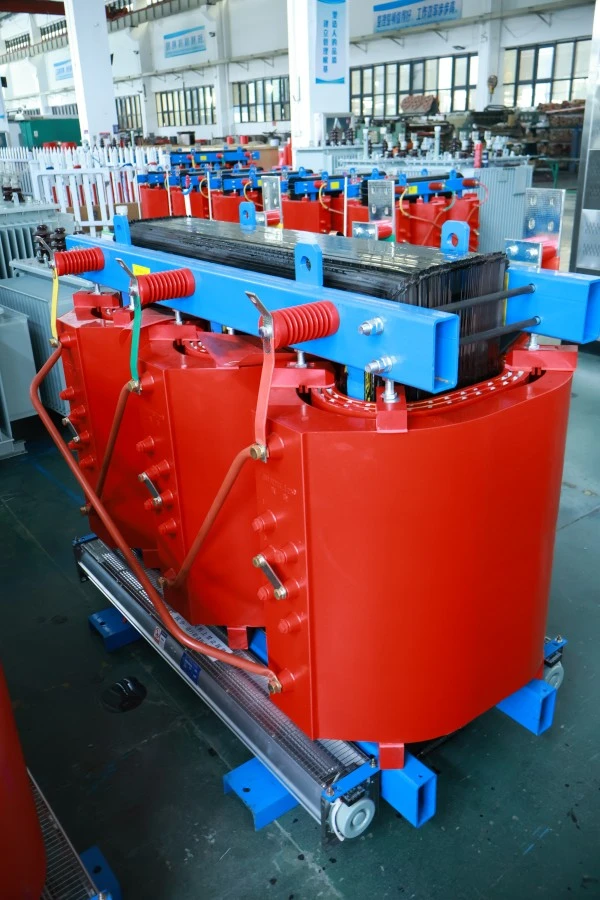

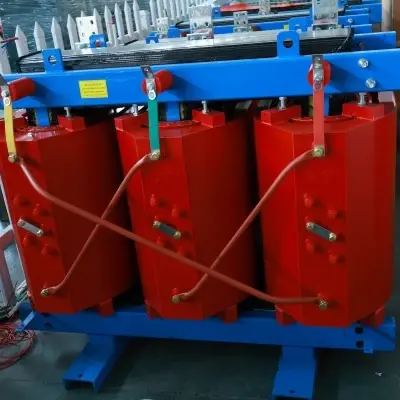

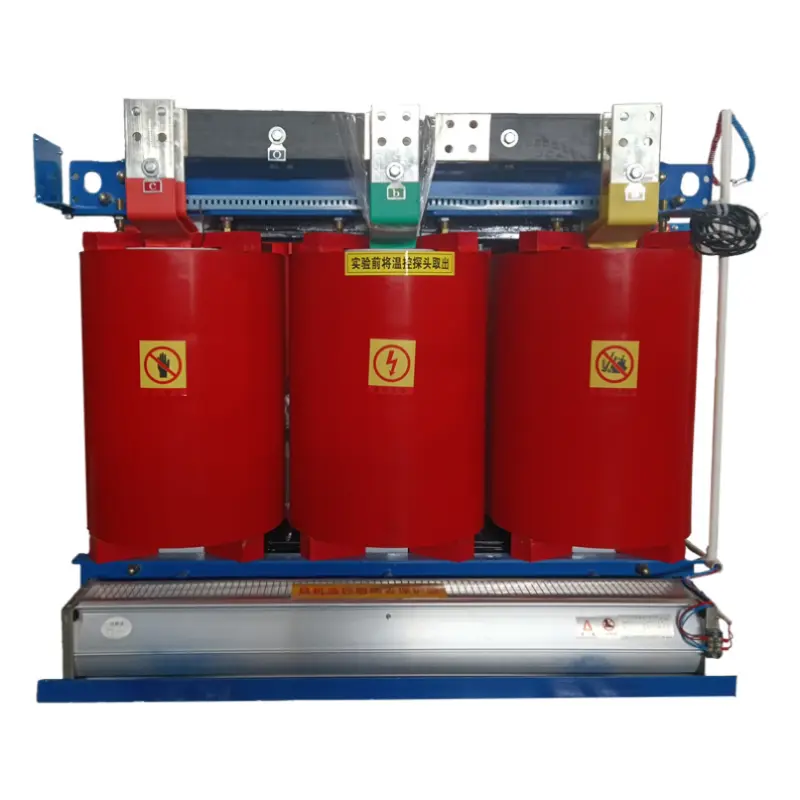

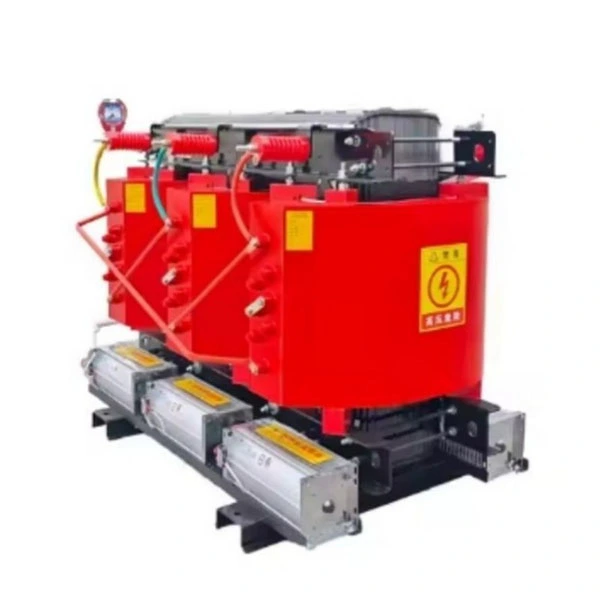

Transformateur de type sec à haute fréquence et à faible perte en résine moulée 500kva

Qu'est-ce que le transformateur de type sec haute fréquence à faible perte en résine moulée de 500 kva ?

Ce transformateur est une unité de conversion de puissance triphasée avancée qui utilise de la résine époxy pour encapsuler entièrement ses enroulements haute et basse tension. Contrairement aux transformateurs immergés dans l'huile traditionnels, ceunité de type secrepose sur l'air pour le refroidissement et une isolation solide pour la rigidité diélectrique.

Que fait-il ?

Il réduit efficacement l'énergie moyenne tension (généralement 10 kV/11 kV) jusqu'à des niveaux d'utilisation basse tension (0,4 kV) pour une distribution sûre. Ce transformateur de type sec haute fréquence à faible perte en résine moulée de 500 kva est conçu pour éliminer les risques d'incendie et les fuites d'huile, ce qui en fait le premier choix pour les installations intérieures, souterraines et sensibles à l'environnement. Sa conception « à faible perte » minimise le gaspillage d'énergie, tandis que sa construction robuste garantit une alimentation fiable pour les hôpitaux, les centres de données, les installations industrielles et les infrastructures de grande hauteur.

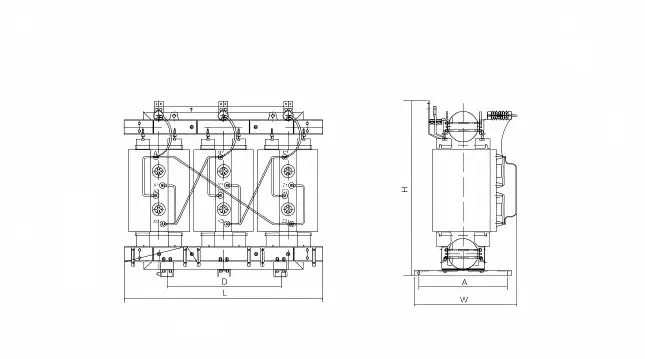

Paramètre de produit (spécification)

Caractéristique du produit et application

Questions et réponses : Caractéristiques du produit

Q1 : Pourquoi ce transformateur est-il considéré comme « faible perte » et « haute efficacité » ?

R : Notre transformateur de type sec à haute fréquence et à faible perte en résine moulée de 500 kva utilise un noyau construit à partir d'acier au silicium à grains orientés (CRGO) laminé à froid à haute perméabilité avec une conception à recouvrement étagé. Cela minimise l'hystérésis et les pertes par courants de Foucault (perte à vide ≤ 1 150 W), réduisant ainsi considérablement les coûts totaux de possession et la production de chaleur sur une durée de vie de plus de 20 ans.

Q2 : Ce transformateur est-il sûr pour une installation intérieure à proximité de personnes ?

R : Absolument. Les bobinages sont encapsulés sous vide avec une résine époxy ignifuge. Ce processus garantit que l'unité est auto-extinguible et produit un minimum de fumée, même sous des contraintes thermiques extrêmes. Il n'y a aucun risque de fuite d'huile ou d'explosion, ce qui rend le transformateur de type sec haute fréquence à faible perte et à faible perte en résine moulée de 500 kva conforme aux codes de sécurité incendie les plus stricts (IEC 60076-11).

Q3 : Comment gère-t-il les environnements difficiles comme l’humidité ou la poussière ?

R : Le processus de coulée sous vide élimine les vides d’air internes, empêchant ainsi les décharges partielles et la pénétration d’humidité. La résine constitue une barrière robuste contre la poussière, les produits chimiques et une humidité de 100 %, permettant à ce transformateur de fonctionner de manière fiable dans les zones côtières, les climats tropicaux et les zones industrielles polluées sans déclassement.

Q4 : Que signifie la compatibilité « Haute Fréquence » dans un transformateur de puissance ?

R : Bien qu'il soit principalement conçu pour la distribution secteur 50/60 Hz, le matériau du noyau à faibles pertes et la géométrie de l'enroulement de ce transformateur de type sec haute fréquence à faible perte et à faible perte en résine moulée de 500 kva sont optimisés pour gérer le contenu harmonique et les fréquences de commutation plus élevées souvent générées par les variateurs, onduleurs et sources d'énergie renouvelables modernes sans chauffage excessif.

Scénarios d'application

Ce transformateur de type sec haute fréquence à faible perte en résine moulée de 500 kva est idéal pour :

Complexes commerciaux et résidentiels : bureaux de grande hauteur, centres commerciaux et appartements de luxe où la sécurité incendie est primordiale.

Centres de santé et centres de données : fournit une alimentation propre et fiable pour les équipements d’imagerie sensibles et les racks de serveurs où les temps d’arrêt ne sont pas une option.

Intégration des énergies renouvelables : parfait comme transformateur élévateur pour les onduleurs solaires photovoltaïques ou l'alimentation auxiliaire des éoliennes en raison de son rendement élevé et de sa conception nécessitant peu d'entretien.

Industrie lourde et exploitation minière : résiste aux contraintes mécaniques et aux vibrations élevées dans les usines, les usines chimiques et les opérations minières souterraines.

Infrastructure publique : les aéroports, les métros et les tunnels bénéficient de l'empreinte compacte et de l'élimination des bassins de récupération des hydrocarbures.

Détails de production et avantages concurrentiels

Chez Lugao Power Co., Ltd., nous n'assemblons pas simplement des pièces ; nous fabriquons une fiabilité d'ingénierie de précision. Notre transformateur de type sec haute fréquence à faible perte et à faible perte en résine moulée de 500 kva se distingue des alternatives génériques grâce à une fabrication méticuleuse et une sélection de matériaux de qualité supérieure.

1. Technologie avancée de coulée sous vide

Contrairement à ses concurrents qui peuvent utiliser une coulée atmosphérique standard, Lugao Power utilise une chambre à vide poussé pour imprégner les enroulements de résine époxy de classe H. Ce processus garantit l’absence de microbulles ou de vides dans l’isolation. Le résultat est un niveau de décharge partielle (PD) exceptionnellement faible (<10 pC), qui prolonge considérablement la durée de vie diélectrique du transformateur par rapport aux unités de type sec classiques.

2. Efficacité de base supérieure

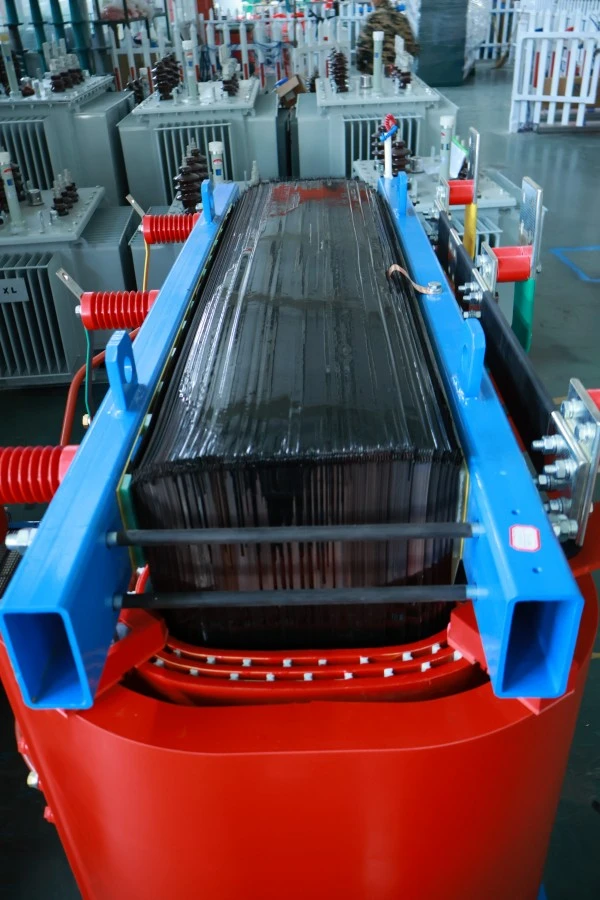

Nous nous approvisionnons uniquement en acier au silicium à grains orientés de première qualité avec une faible perte spécifique. Notre technique de stratification du noyau par étapes réduit les pertes dans les coins et la magnétostriction, la principale source de bourdonnement des transformateurs. Par rapport aux offres standard du marché, le transformateur de type sec haute fréquence à faible perte et à faible perte en résine moulée Lugao de 500 kva fonctionne avec des pertes à vide jusqu'à 10 % inférieures et des performances acoustiques nettement plus silencieuses, ce qui le rend idéal pour les environnements intérieurs sensibles au bruit.

3. Résistance robuste aux courts-circuits

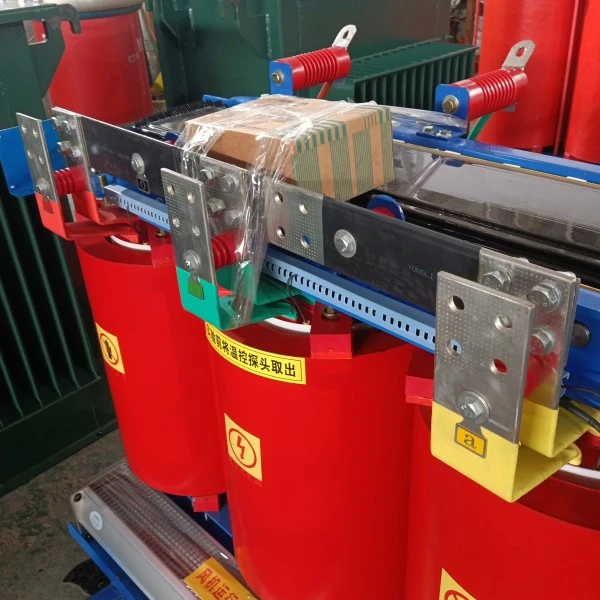

Nos enroulements basse tension utilisent une technologie de feuille de cuivre ou d'aluminium avec une isolation de classe H entrelacée. Cette construction à enroulement plat élimine les forces axiales trouvées dans les bobines traditionnelles à enroulement filaire. En cas de défaut en aval, le transformateur de type sec haute fréquence à faible perte et à faible perte en résine moulée de 500 kva maintient l'intégrité structurelle et la stabilité dynamique, empêchant ainsi la déformation de la bobine, un point de défaillance courant dans les unités de type sec de moindre qualité.

4. Fiabilité à long terme

L'encapsulation en résine renforcée de fibre de verre garantit que le transformateur de type sec reste imperméable aux contraintes des cycles thermiques. Cela évite les fissures et garantit que l'appareil peut être allumé instantanément après de longues périodes de stockage, même dans des conditions d'humidité élevée, sans nécessiter de pré-séchage.

Emballage, expédition et service après-vente

Emballage et logistique

Conditionnement:Puissance de Lugaoutilise des caisses en bois robustes de qualité export avec un rembourrage interne en mousse et une barrière d'étanchéité contre l'humidité. Cela garantit que le transformateur de type sec haute fréquence à faible perte et à faible perte en résine moulée de 500 kva arrive sur votre site sans dommage dû aux vibrations ou aux embruns marins.

Expédition : nous nous coordonnons avec les principaux transporteurs mondiaux pour proposer des conditions flexibles, notamment FOB, CIF et DAP. La nature compacte et sans huile de cette unité de type sec réduit le poids d'expédition et les suppléments liés aux matières dangereuses par rapport aux équivalents remplis d'huile.

Garantie et service

Période de garantie : 12 mois (1 an) à compter de la date de mise en service ou 18 mois à compter de l'expédition, selon la première éventualité.

Engagement de service : Lugao Power Co., Ltd. fournit une assistance technique gratuite pour l'installation et la mise en service. Dans les rares cas de défaut de fabrication, nous fournissons des pièces de rechange ou des unités complètes à notre discrétion. Nos ingénieurs sont disponibles à distance ou sur site pour garantir que votre transformateur de type sec haute fréquence en résine coulée à faible perte et à faible perte de 500 kva fonctionne parfaitement.
