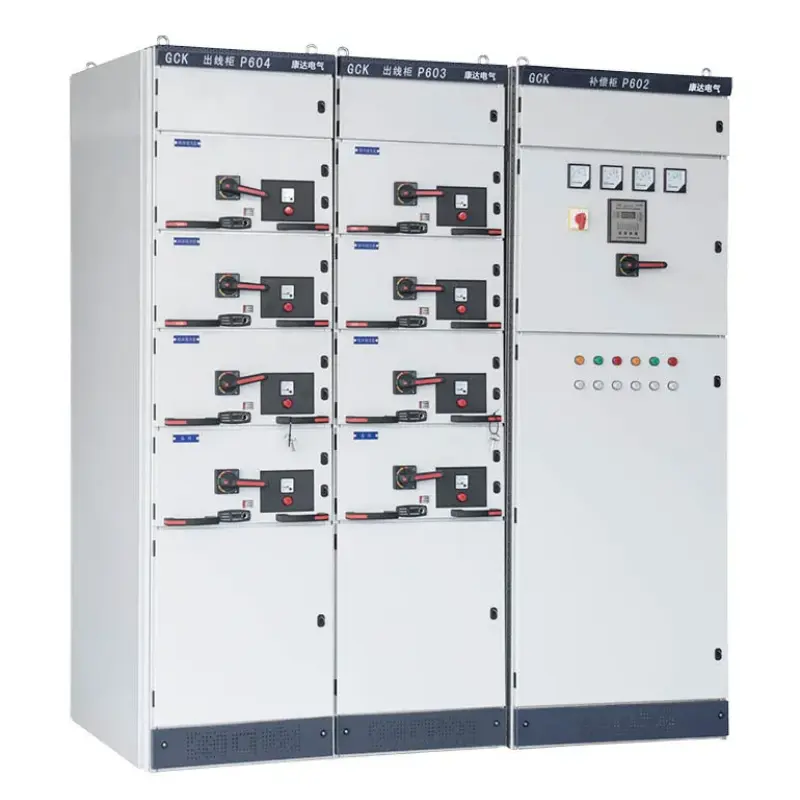

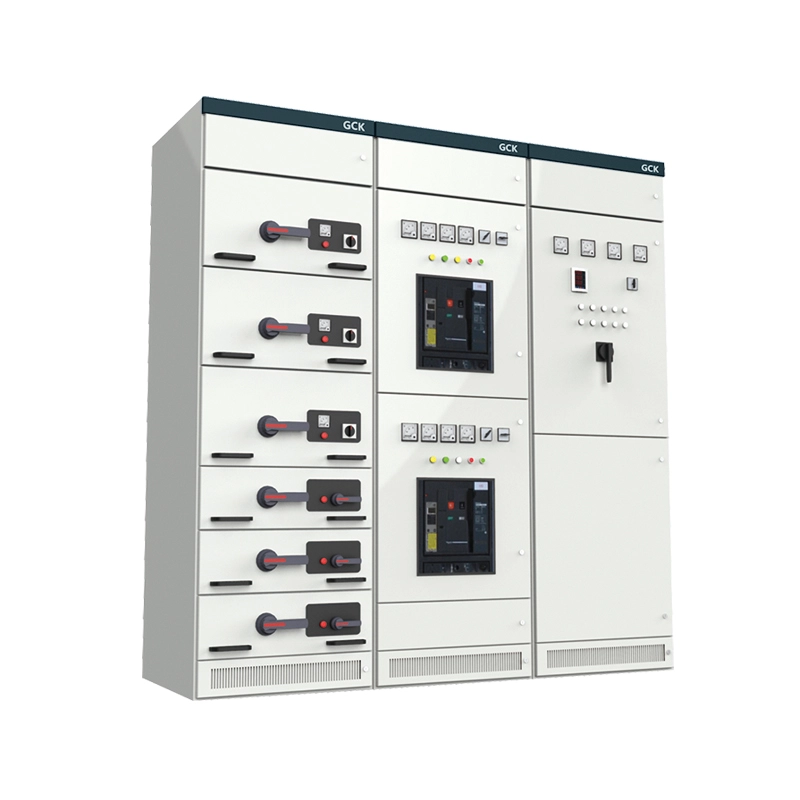

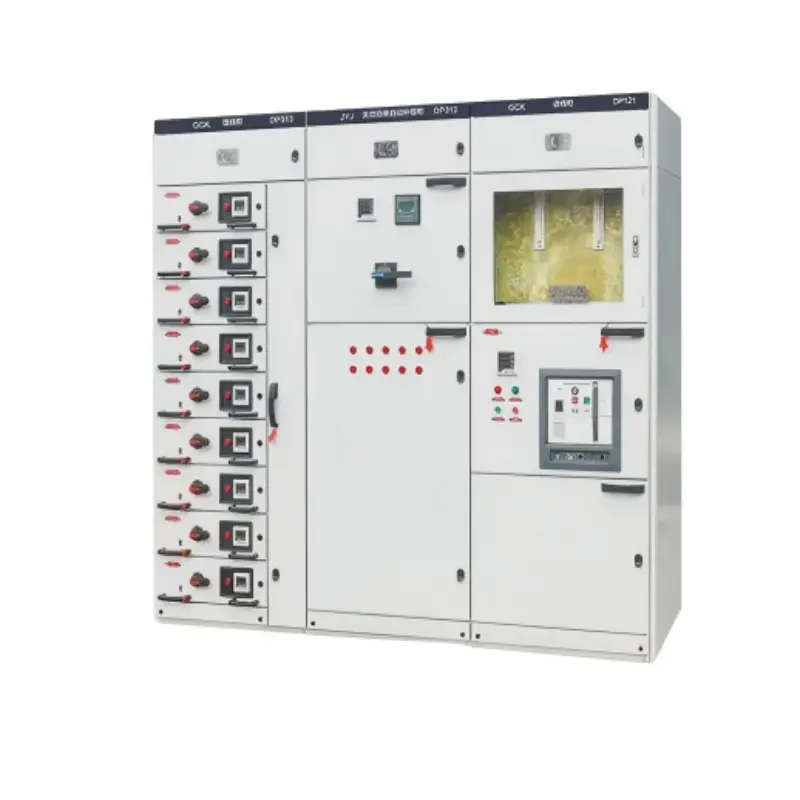

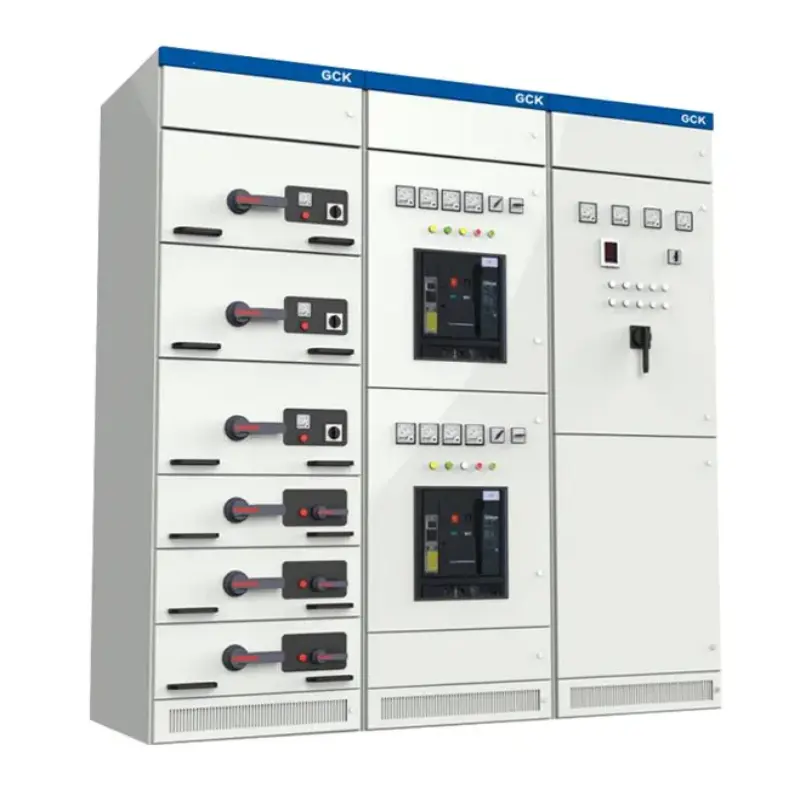

Armoire de commande économique à assemblage à profil C GCK

L'armoire de commande économique à assemblage à profil C GCK est unappareillage fermé basse tension (jusqu'à 690 V)à l'aide d'un cadre en acier boulonné à profil C. Les profilés en C sont des canaux en acier galvanisé laminés à froid et pré-poinçonnés avec une grille de trous modulaire de 25 mm, permettant un assemblage sans soudure ni outils spéciaux.

A quoi sert ce produit ?

● Distribution d'énergie – Fournit en toute sécurité l'énergie de la source principale entrante aux alimentations, moteurs, panneaux d'éclairage et autres charges.

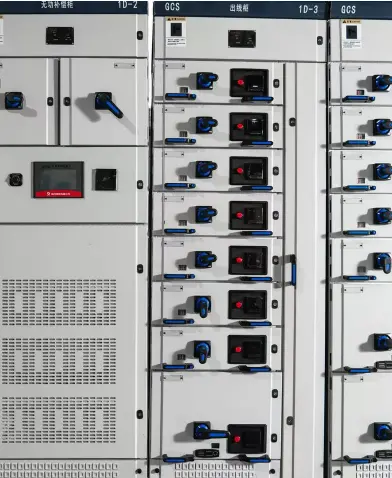

● Fonctionnalité des tiroirs – Contient des tiroirs débrochables (disjoncteurs, contacteurs, démarreurs progressifs) qui peuvent être échangés pendant que le jeu de barres principal reste sous tension, minimisant ainsi les temps d'arrêt.

● Reconfiguration sur site – Ajoutez ou déplacez facilement des sections en déboulonnant les plaques d'extrémité, en boulonnant de nouvelles cellules et en étendant les jeux de barres avec des kits simples.

● Protection et isolation – Fournit des verrouillages mécaniques, des volets et une forme de séparation configurable (Forme 2b, 3b ou 4b).

Options de personnalisation

Essentiellement, cette armoire offre un tiroir moderneappareillage de commutationfonctionnalité — maintenance sûre, haute densité et modularité — à un prix d'entrée de gamme. Il est idéal pour les petites et moyennes installations industrielles, les bâtiments commerciaux, les projets d'infrastructure et les rénovations soucieuses du budget où la qualité ne peut être compromise.

Paramètres du produit (spécification)

Vous trouverez ci-dessous les principales spécifications techniques de l'armoire de commande économique à assemblage à profil C GCK. Les valeurs sont basées sur des configurations standard et peuvent être personnalisées pour les exigences spécifiques du projet.

Caractéristiques et applications du produit (format questions-réponses)

L'armoire de commande économique à assemblage à profil C GCK se distingue par sa combinaison unique d'économie, de flexibilité et de performances éprouvées. Nous répondons ci-dessous aux questions les plus fréquemment posées par les clients sur ses fonctionnalités et ses applications adaptées.

Q1 : Qu'est-ce qui rend la conception à profil C plus économique que l'appareillage de commutation soudé ?

R : Trois raisons : (1) Le cadre boulonné élimine les appareils de soudage coûteux. (2) La grille pré-perforée de 25 mm supprime le perçage personnalisé. (3) Les profils endommagés peuvent être remplacés individuellement et non l'ensemble du cadre. Lorsque vous achetez l'armoire de commande économique à assemblage à profil C GCK, vous payez pour la valeur, et non pour une ingénierie excessive.

Q2 : La structure boulonnée est-elle suffisamment solide pour les environnements industriels ?

R : Oui. Correctement serré (M8 : 18 Nm, M10 : 35 Nm), il est conforme à la norme CEI 61439-2 et résiste à des forces de court-circuit de 50 kA sans déformation permanente. Pour les vibrations extrêmes (par exemple, presses à estamper ou navires), nous recommandons nos produits soudéssérie MNS. Pour 95 % des sites industriels/commerciaux, le profil C GCK est plus que suffisant.

Q3 : Comment la finition galvanisée se compare-t-elle au revêtement en poudre ?

R : La galvanisation à chaud après poinçonnage couvre toutes les surfaces – bords coupés et trous inclus – avec une couche de zinc uniforme ≥ 65 μm. Il ne s'écaille pas et ne se corrode pas lorsque l'humidité s'infiltre derrière lui, surpassant ainsi le revêtement en poudre dans les environnements humides (par exemple, traitement de l'eau, usines textiles). Si de la couleur est requise, un revêtement en poudre peut être appliqué sur la couche galvanisée.

Q4 : Quels sont les scénarios d’application les plus courants ?

R : Sur la base de milliers d'installations dans le monde, l'armoire de commande économique à assemblage à profil C GCK est le plus fréquemment déployée dans :

Petites et moyennes installations industrielles : transformation des aliments, moulage de plastique, fabrication de métaux et usines textiles

Bâtiments commerciaux : centres commerciaux, hôtels et immeubles de bureaux

Traitement de l’eau et des eaux usées : stations de pompage, systèmes d’irrigation et de dessalement

Projets de rénovation : remplacement d'anciens tableaux fixes par des appareillages débrochables modernes

Installations électriques temporaires : chantiers de construction, camps miniers et systèmes électriques événementiels

Détails de production et avantages concurrentiels

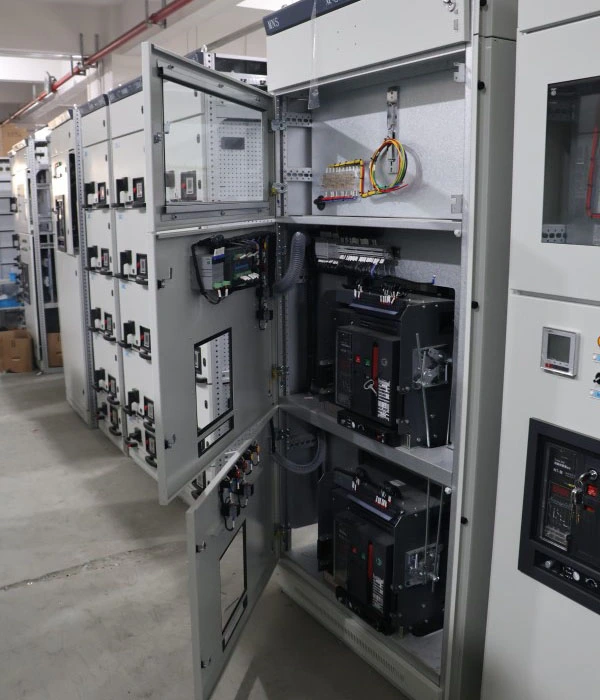

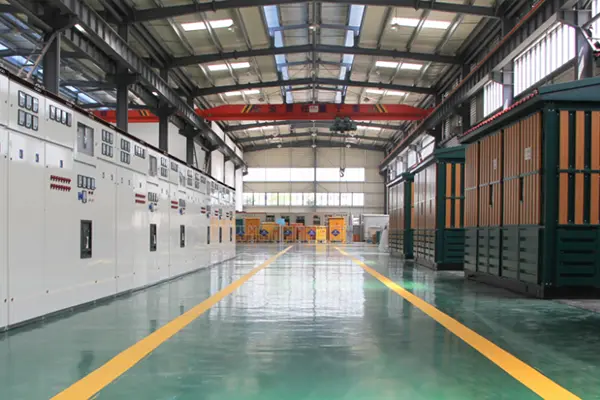

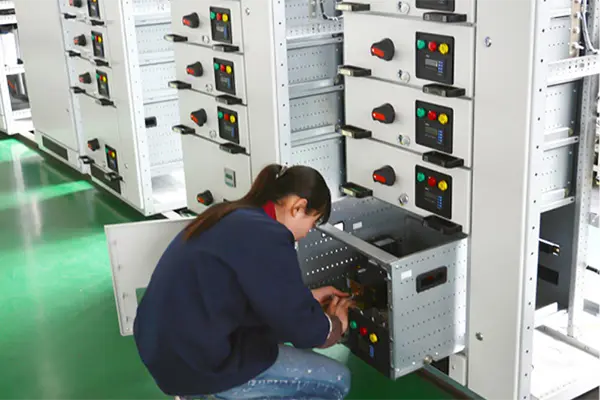

Détails de production - Comment nous construisons l'armoire de commande économique à assemblage de profil C GCK

Chez Lugao Power Co., Ltd., nous fabriquons chaque armoire de commande économique à assemblage de profil C GCK avec cohérence, durabilité et facilité d'assemblage.

1. Fabrication du profil C :Bobine d'acier Q235B de 2,0 mm de norme japonaise → grille de 25 mm de poinçon CNC → forme en C formée à froid (précision de ± 0,3 mm) → coupée à la longueur → galvanisée à chaud (≥65 μm, ASTM A123).

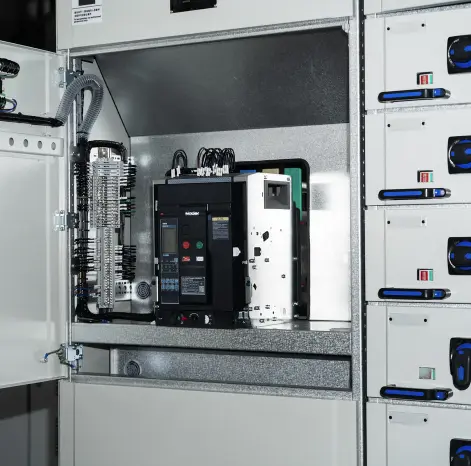

2. Berceau à tiroirs :Acier galvanisé de 2,5 mm avec alvéoles de positionnement et rouleaux en nylon. Accepte les tiroirs 8E/2 à 24E via une plaque d'adaptation. Verrouillage mécanique à trois positions (connecté/test/isolé) avec moraillon pour cadenas.

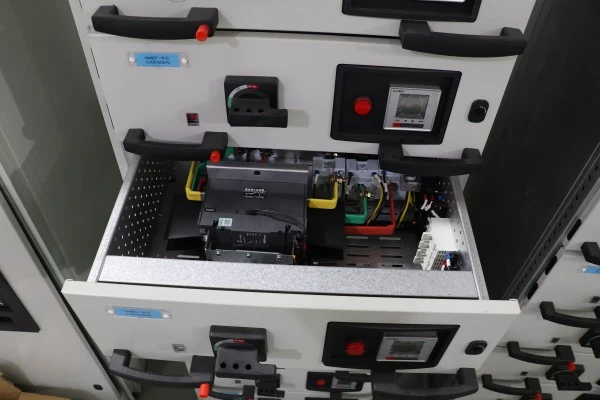

3. Bloc-tiroirs :Façade en acier de 1,5 mm, revêtement poudre RAL 7035, étiquette gravée au laser. Poignée avec indicateur O/I. Contacts primaires : cuivre plaqué argent (≥10 μm), conception tulipe à ressort. Câblage secondaire : fil de cuivre PVC 2,5 mm² avec embouts numérotés. Testé en usine pour la continuité, l’isolation et le fonctionnement mécanique.

4. Système de jeu de barres :Cuivre ETP (98 % IACS), joints plaqués argent serrés à 35–40 Nm. Barres omnibus prises en charge tous les 500 mm (plus serrées que les 800 mm typiques). Les jeux de barres verticaux se connectent via des liaisons en cuivre boulonnées.

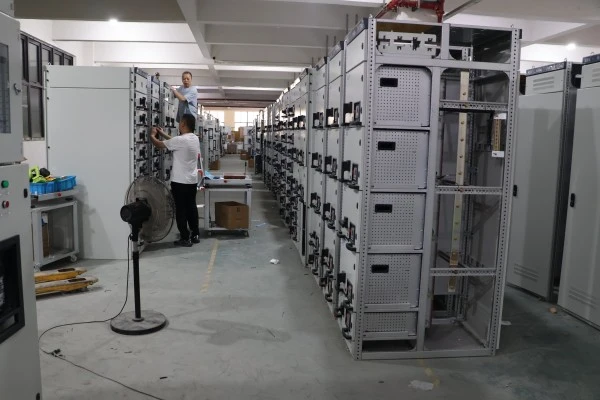

5. Assemblage et tests :Assemblage à couple contrôlé. Chaque unité testée : diélectrique (2,5 kV/1 min), continuité, verrouillage mécanique et élévation de température à 1,1x le courant nominal. Rapport de test en usine inclus.

Service après-vente – Garantie d'un an

Période de garantie :12 mois à compter de la date de mise en service, mais ne dépassant pas 18 mois à compter de la date d'expédition.

Ce qui est couvert : Tous les défauts de fabrication, notamment :

● Déformation du profil C sous charge mécanique nominale

● Dysfonctionnement du verrouillage du tiroir (impossibilité d'empêcher une insertion ou un retrait incorrect)

● Usure du contact primaire supérieure à 0,5 mm pendant la période de garantie

● Erreurs de câblage secondaire ou terminaisons desserrées causées par l'assemblage en usine

● Écaillage du revêtement galvanisé (à condition qu'aucune abrasion externe ne soit présente)

Ce qui n'est pas couvert : Les dommages résultant d'une mauvaise installation, d'une modification non autorisée, d'un fonctionnement au-delà des valeurs nominales indiquées sur la plaque signalétique, d'un impact physique, d'une corrosion due à une exposition à des produits chimiques non spécifiés lors de la commande ou d'un cas de force majeure (foudre, inondation, incendie, etc.).

Engagement de réponse :

● Assistance technique à distance :dans les 8 heures ouvrables par e-mail, WhatsApp ou appel vidéo.

● Expédition de pièces de rechange :dans les 48 heures pour les réclamations au titre de la garantie (courrier standard).

Documentation fournie avec chaque expédition :

1. Rapport de test en usine (diélectrique, continuité, échauffement)

2. Plan d'assemblage et schéma unifilaire

3. Tableau des tiroirs répertoriant la classification et la fonction de chaque tiroir

4. Fiche de spécification de couple pour le remontage sur site (commandes KD)

5. Manuel d'utilisation et d'entretien
