Appareillage de commutation haute tension de type fixe de type boîte XGN

Quel est cet équipement ?

L'appareillage de commutation haute tension de type fixe de type boîte XGN (XGN signifie « type fixe de type boîte ») est un appareillage sous enveloppe métallique,appareillage haute tension d'intérieurassemblée. Il est principalement utilisé dans les systèmes d'alimentation CA triphasés avec des tensions nominales de 6 kV, 10 kV, 20 kV ou 35 kV et une fréquence nominale de 50/60 Hz.

Qu'est-ce que ça fait ?

Cet équipement est utilisé pour recevoir et distribuer de l’énergie électrique, ainsi que pour contrôler, protéger et surveiller les lignes électriques et les transformateurs. Contrairement à l'appareillage de commutation de type débrochable, l'appareillage de commutation haute tension de type fixe de type boîte XGN utilise des disjoncteurs et des sectionneurs montés fixes avec des espaces d'isolation visibles, ce qui le rend plus rigide, plus rentable et plus facile à entretenir dans de nombreuses applications industrielles et commerciales de moyenne échelle.

Répartition du code du modèle :

XGN – Type de boîte Type fixe Intérieur Boîtier métallique

Type de boîte – Boîtier métallique entièrement fermé

Type fixe – Installation fixe des principaux composants de commutation

Applications typiques :

Salles de distribution d'énergie dans les usines, les complexes résidentiels, les centres commerciaux, les hôpitaux, les centres de données et les stations d'énergie renouvelable.

Description du produit

L'appareillage de commutation haute tension de type fixe de type boîte XGN est une solution d'appareillage de commutation standardisée, économique et hautement fiable. Sa structure de base comprend un disjoncteur à vide à montage fixe, un interrupteur d'isolement à trois positions, des transformateurs de courant, des transformateurs de tension et un mécanisme de verrouillage complet. Le boîtier est en acier laminé à froid ou en acier inoxydable de haute qualité, recouvert de poudre électrostatique pour une excellente résistance à la corrosion.

Paramètres électriques clés : tension nominale 12 kV (24 kV/40,5 kV en option), courant nominal jusqu'à 3 150 A, courant de tenue aux courts-circuits jusqu'à 40 kA. Leappareillage de commutationest entièrement conforme aux normes GB3906 et IEC62271‑200.

Sa conception compacte (largeur typique 800 mm, profondeur 900 mm, hauteur 2 200 mm) permet d'économiser un espace au sol précieux. Tous les compartiments haute tension sont entièrement fermés et verrouillés, garantissant un fonctionnement sûr. Le panneau avant comprend des schémas synoptiques clairs, des voyants lumineux et des boutons de déclenchement d'urgence.

L'appareillage de commutation haute tension de type fixe de type boîte XGN est particulièrement adapté aux projets dans lesquels un fonctionnement simple, un faible coût initial et une maintenance facile sont prioritaires par rapport à la configurabilité débrochable.

Paramètre de produit (spécification)

Caractéristique du produit et application

Principales fonctionnalités

1. Simplicité de type fixe – Taux de défaillance inférieur

Pas de structures ferroviaires mobiles compliquées. L'appareillage de commutation haute tension de type fixe de type boîte XGN utilise des connexions boulonnées ou à contact direct, réduisant considérablement les risques de défaillance mécanique.

2. Contacts de déconnexion visibles – Coffre-fort pour le verrouillage/étiquetage

L'interrupteur d'isolement fournit des positions de contact clairement visibles. Les opérateurs peuvent confirmer visuellement la séparation des circuits avant la maintenance – un avantage de sécurité essentiel par rapport aux anciens engrenages à huile ou de type mini.

3. Compact et peu encombrant

Largeur aussi faible que 600 mm pour les versions 12 kV. Idéal pour la mise à niveau dans des sous-stations à espace limité.

4. Entièrement verrouillé – évite les erreurs de fonctionnement

Les verrouillages mécaniques et électriques entre le disjoncteur, le sectionneur et le capot avant sont conformes aux exigences des « cinq préventions ».

5. Adaptable aux environnements difficiles

Les radiateurs anti-condensation et le boîtier avant IP4X garantissent un fonctionnement fiable dans des environnements humides ou poussiéreux.

Domaines d'application

● Installations industrielles – alimentation électrique des lignes de production

● Complexes commerciaux – salle de distribution principale

● Centres de données – commutation d'alimentation de secours

● Centrales éoliennes/solaires – captage moyenne tension

● Hôpitaux – commutation double puissance avec équipement fixe

Questions et réponses

Q : Quelle est la différence entre votre appareillage haute tension de type fixe de type boîte XGN et un appareillage débrochable (comme KYN) ?

R : Excellente question. L'appareillage haute tension de type fixe de type boîte XGN est doté de disjoncteurs montés fixes. Vous ne pouvez pas « déployer » le disjoncteur, mais vous obtenez une structure plus rigide, un coût initial inférieur et une maintenance plus simple. Pour les applications où la redondance à haute disponibilité n'est pas critique (par exemple, moins de 500 opérations par an), le type fixe est plus économique et plus fiable.

la porte.

Détails de production

1. Fabrication de boîtiers

Tôle d'acier laminée à froid (≥2 mm d'épaisseur) ou acier inoxydable 304

Pliage, soudage et traitement de surface en interne

Revêtement en poudre électrostatique (épaisseur ≥60μm, test au brouillard salin ≥240h)

2. Composants de base

Disjoncteur à vide à montage fixe (marque : Lugao / en option Siemens, ABB)

Sectionneur à trois positions avec coupure visible

Jeux de barres en cuivre (étamé ou argenté)

Transformateurs courant/tension (classe de précision 0,5 / 0,2S)

3. Câblage interne

Numéros de fil, borniers et conduits en plastique clairement marqués

Câblage secondaire testé à 2kV pendant 1 minute

Tous les fils sont ignifuges et classés 105 °C

4. Tests en usine

Test de tension de tenue à fréquence industrielle

Mesure de résistance du circuit principal

Test de fonctionnement mécanique (≥200 fois)

Vérification de la fonction de verrouillage

Mesure de décharge partielle (≤10pC)

Appareillage de commutation XGN et KYN

Choisir entre un appareillage de commutation de type fixe XGN etAppareillage de commutation débrochable KYN dépend des exigences de votre projet, de votre stratégie de maintenance et de votre budget. L'appareillage XGN est conçu pour les applications qui privilégient la fiabilité, la simplicité d'utilisation et des coûts d'investissement réduits, tandis que l'appareillage KYN est mieux adapté aux systèmes nécessitant une maintenance fréquente ou une grande flexibilité opérationnelle.

Certification et assurance qualité

● Conforme à la norme CEI 62271‑200

● Certifié GB 3906

● Test de défaut d'arc interne (IAC A-FL) – en option

● Système de gestion d'usine ISO 9001 : 2015

● Rapports d'essais de type de la station nationale d'essais d'appareils à haute tension (Xi'an / Pékin)

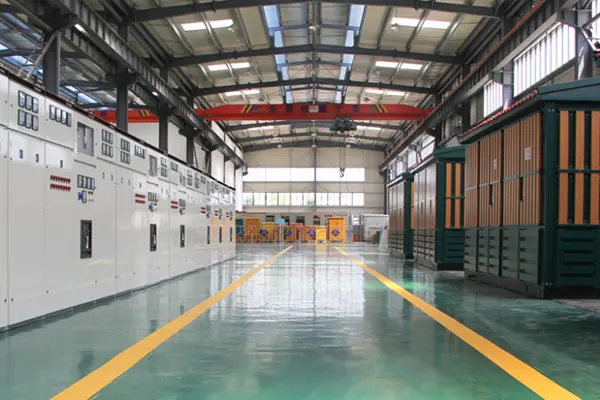

Notre appareillage de commutation XGN est fabriqué dans une installation de production moderne équipée de machines de découpe laser CNC, de centres de pliage CNC, de systèmes de soudage robotisés, de lignes de traitement de barres omnibus en cuivre et de laboratoires d'essais haute tension complets. Votre appareillage haute tension de type fixe de type boîte XGN sera expédié avec un ensemble complet de rapports de test, de schémas de câblage et de manuels d'utilisation en anglais et en chinois.

Avantages par rapport aux concurrents – Pourquoi choisir Lugao ?

Emballage et livraison

Norme d'emballage

● Caisses individuelles en contreplaqué haute résistance avec film résistant à l'humidité

● Rembourrage interne en mousse pour les composants

● Toutes les bornes de sortie recouvertes de capuchons isolants

● Sections de jeu de barres emballées séparément avec étiquettes

Marques d'expédition

● Numéro de commande, destination, poids, panneaux « Fragile » et « No Stack »

Options de livraison

● FOB Ningbo/Shanghai

● Délai : 15 à 25 jours pour une configuration standard

Engagement de service après-vente

● Période de garantie – 12 mois à compter de la date d'expédition (extensible à 24 ou 36 mois dans le cadre d'un contrat de service)

● Support technique – Consultation gratuite à vie ; dépannage à distance dans les 2 heures pendant les jours ouvrables

● Service sur site – Guide d'installation disponible ; Traitement des défauts sur site selon les besoins (gratuit pendant la garantie)

● Fourniture de pièces de rechange – Pièces communes stockées ; livraison par coursier le lendemain pour les commandes urgentes
