Comment la résine coulée garantit-elle des performances ignifuges dans les transformateurs de type sec ?

Dans un immeuble de bureaux de grande hauteur, un hôpital ou un centre de données, le transformateur électrique est souvent situé à proximité des espaces occupés. Contrairement aux sous-stations extérieures où les transformateurs à huile peuvent être installés derrière des murs coupe-feu et un confinement des explosions, les installations intérieures nécessitent un transformateur qui ne contribuera pas à un incendie. C'est le domaine du transformateur de type sec. La question de savoir comment la résine coulée garantit les performances ignifuges de ces transformateurs n’est pas seulement une question académique ; il s'agit d'une considération de sécurité essentielle qui détermine si un transformateur peut être installé à l'intérieur d'un bâtiment sans systèmes d'extinction d'incendie coûteux ni enceintes dédiées coupe-feu.

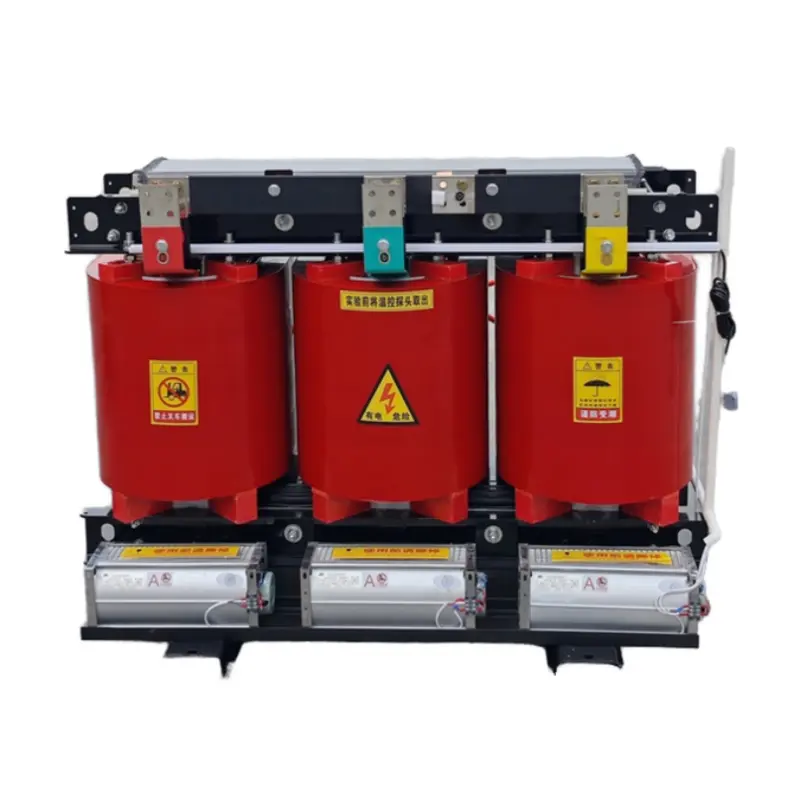

Les performances ignifuges d’une résine couléeTransformateur de type secest le résultat d’un système de matériaux soigneusement conçu. La formulation de résine époxy, les charges inorganiques et les additifs ignifuges travaillent ensemble pour créer un matériau isolant auto-extinguible qui résiste à l'inflammation et limite la propagation du feu. Cet article examinera la chimie du retardateur de flamme de la résine coulée, la physique du dégagement de chaleur et de la génération de fumée, ainsi que les normes de test internationales qui vérifient ces propriétés. Nous discuterons également de la façon dont notre usine de Lugao Power Co., Ltd. conçoit et fabrique des transformateurs secs en résine coulée pour répondre aux exigences de sécurité incendie les plus exigeantes.

Table des matières

• 1. Qu'est-ce qui rend un matériau ignifuge ?
• 2. La chimie de la résine coulée : comment les additifs modifient le comportement de combustion
• 3. Pourquoi un faible dégagement de chaleur est important pour une installation intérieure
• 4. Comment les tests CEI 60076-11 vérifient les performances ignifuges
• 5. Équilibrer la conductivité thermique et l’ignifugation
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Qu'est-ce qui rend un matériau ignifuge ?

L’ignifugation n’est pas une propriété unique ; c'est un ensemble de comportements qu'un matériau présente lorsqu'il est exposé au feu. Un matériau ignifuge résiste à l’inflammation, limite la propagation des flammes et s’éteint automatiquement lorsque la source d’inflammation externe est supprimée. Ces comportements sont obtenus grâce à des mécanismes chimiques et physiques qui interfèrent avec le processus de combustion. La combustion d'un polymère nécessite trois éléments : du carburant, de l'oxygène et de la chaleur. Les retardateurs de flamme agissent en perturbant un ou plusieurs de ces éléments. Certains retardateurs de flamme libèrent des gaz inertes qui diluent la concentration d'oxygène autour du matériau. D'autres absorbent la chaleur par décomposition endothermique, refroidissant le matériau en dessous de sa température d'inflammation. D'autres encore favorisent la formation d'une couche protectrice de charbon qui isole le matériau sous-jacent de la chaleur et de l'oxygène.

L'efficacité d'un retardateur de flamme se mesure par plusieurs paramètres. L'indice limite d'oxygène (LOI) est la concentration minimale d'oxygène dans un mélange azote-oxygène qui favorisera la combustion du matériau. Un matériau avec une LOI plus élevée est plus difficile à brûler. Pour référence, la concentration en oxygène dans l'air est d'environ 21 %. Un matériau avec une LOI inférieure à 21 % brûlera facilement à l'air. Un matériau avec un LOI supérieur à 28 % est généralement considéré comme ignifuge. Le test UL 94 est une autre méthode courante pour évaluer l'inflammabilité des plastiques. Il évalue le comportement du matériau dans une orientation verticale ou horizontale, y compris le temps d'auto-extinction et l'apparition éventuelle de gouttes. Le tableau ci-dessous résume les principaux paramètres d'inflammabilité des matériaux d'isolation de transformateur courants.

ÀLugao Power Co., Ltd., notre usine formule des systèmes de résine coulée qui atteignent un LOI de 30 % ou plus, combinés à une classification UL 94 V-0. Cela signifie que la résine ne favorisera pas la combustion dans des conditions atmosphériques normales et s'éteindra rapidement si elle est enflammée. Ces propriétés sont essentielles pour un transformateur de type sec installé à l'intérieur, où la sécurité incendie est une préoccupation majeure.

2. La chimie de la résine coulée : comment les additifs modifient le comportement de combustion

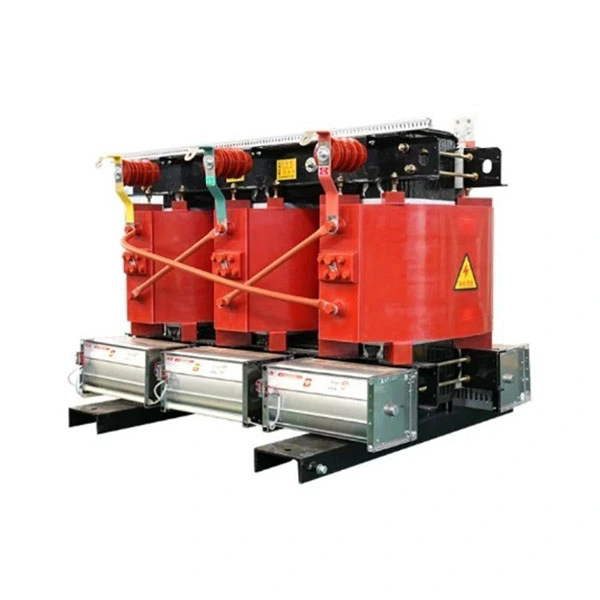

La résine époxy de base utilisée dans les transformateurs en résine coulée est un polymère thermodurcissable qui offre une excellente isolation électrique, une résistance mécanique et une stabilité thermique. Cependant, la résine époxy non modifiée a un indice d'oxygène limite d'environ 19 à 21 %, ce qui signifie qu'elle brûlera dans l'air. Pour transformer ce matériau en système isolant ignifuge, la résine est formulée avec des charges et des additifs qui modifient son comportement à la combustion. Les deux approches les plus courantes sont l’utilisation de charges d’hydroxyde inorganiques et de retardateurs de flamme à base de phosphore. Le choix de l'additif et sa concentration déterminent les performances finales de la résine coulée.

Le trihydrate d'aluminium (ATH), également connu sous le nom d'hydroxyde d'aluminium, est la charge ignifuge la plus largement utilisée dans les transformateurs en résine coulée. Lorsque la résine est exposée à des températures supérieures à environ 200°C, l'ATH subit une réaction de décomposition endothermique. Cette réaction absorbe une quantité importante de chaleur, refroidissant le matériau environnant. Il libère également de la vapeur d’eau, qui dilue la concentration d’oxygène à proximité de la flamme. Le résidu de la réaction est l’oxyde d’aluminium, qui forme une couche protectrice semblable à de la céramique à la surface de la résine. Cette couche agit comme une barrière thermique, ralentissant le transfert de chaleur vers le matériau sous-jacent. Le tableau ci-dessous résume les caractéristiques de décomposition de l'ATH et d'autres charges ignifuges courantes.

Dans notre usine de Lugao, nous utilisons une combinaison d'ATH et de charges de silice dans nos formulations de résine coulée. L'ATH assure la fonction ignifuge principale, tandis que la silice améliore la conductivité thermique et la résistance mécanique de la résine. La teneur totale en charges peut atteindre 60 à 70 % en poids, ce qui réduit considérablement la quantité de matière organique combustible dans le transformateur. Nous proposons également des options ignifuges à base de phosphore pour les applications nécessitant des performances de sécurité incendie encore plus élevées. Ces formulations atteignent une LOI plus élevée et un comportement auto-extinguible plus rapide.

3. Pourquoi un faible dégagement de chaleur est important pour une installation intérieure

Les performances ignifuges d'un transformateur de type sec en résine coulée ne dépendent pas seulement de sa combustion ; il s'agit également de la quantité de chaleur et de fumée qu'il dégage s'il brûle. Le taux de dégagement de chaleur (HRR) est un paramètre critique pour l'ingénierie de la sécurité incendie. Il mesure la vitesse à laquelle un matériau libère de l'énergie lors de sa combustion. Un matériau avec un faible HRR contribuera moins à la croissance d'un incendie, donnant aux occupants plus de temps pour évacuer et aux pompiers plus de temps pour contrôler la situation. Le taux de production de fumée est tout aussi important, car la fumée est la principale cause de décès en cas d'incendie et peut obscurcir les issues de secours.

Les transformateurs en résine coulée sont conçus pour avoir un faible taux de dégagement de chaleur. La teneur élevée en charges et la décomposition endothermique de l’ATH y contribuent toutes deux. Lorsque la résine est exposée au feu, l’ATH absorbe la chaleur plutôt que de la restituer. La vapeur d'eau dégagée par la décomposition dilue les gaz combustibles, réduisant ainsi l'intensité de la flamme. Les résidus d'oxyde d'aluminium forment une couche protectrice qui isole la résine restante. L’effet net est un matériau qui brûle lentement, voire pas du tout, et ne dégage qu’un minimum de chaleur. Le tableau ci-dessous compare les caractéristiques de dégagement de chaleur de la résine coulée et d'autres matériaux isolants pour transformateurs.

Le faible dégagement de chaleur et la faible production de fumée des transformateurs de type sec en résine coulée leur permettent d'être installés dans des espaces intérieurs sans avoir besoin de systèmes d'extinction d'incendie étendus. Cela réduit le coût de l'installation électrique et simplifie la conception de la sécurité incendie du bâtiment. Pour les projets où le transformateur est situé à proximité de zones occupées, comme dans un hôpital ou un centre commercial, le faible risque d'incendie des transformateurs en résine coulée constitue un avantage essentiel. Chez Lugao Power Co., Ltd., notre usine conçoit nos transformateurs en résine moulée pour répondre aux normes de sécurité incendie les plus strictes, y compris la classification CEI 60076-11 F1.

4. Comment les tests CEI 60076-11 vérifient les performances ignifuges

La CEI 60076-11 est la norme internationale qui définit les exigences relatives aux transformateurs secs. La norme précise la classification du comportement au feu, qui est déterminée par une série d'essais simulant l'exposition du transformateur à un incendie extérieur. La classification de comportement au feu comporte deux niveaux : F0 et F1. F0 est le niveau de base et F1 est le niveau supérieur, qui nécessite que le transformateur s'auto-éteigne et limite le dégagement de chaleur et la production de fumée pendant l'essai.

Le test de comportement au feu est effectué en allumant une quantité spécifiée de combustible (généralement de l'alcool) à une distance définie du transformateur. Le test mesure la température et le flux thermique autour du transformateur, ainsi que le temps nécessaire à l'auto-extinction du transformateur après la consommation du combustible. Le test surveille également la production de fumée et de gaz toxiques. Pour obtenir la classification F1, le transformateur doit répondre aux critères suivants :

• La température maximale de la surface du transformateur doit rester inférieure à une limite spécifiée.
• Le transformateur doit s'auto-éteindre dans un délai spécifié après l'épuisement du combustible.
• Le débit de chaleur et la production de fumée doivent rester inférieurs aux seuils spécifiés.
• Le transformateur ne doit pas produire de gouttelettes brûlantes qui pourraient enflammer les matériaux adjacents.
• Le transformateur doit conserver sa rigidité diélectrique après l'essai au feu.

Le tableau ci-dessous résume les paramètres clés de l'essai de comportement au feu CEI 60076-11 et les performances typiques des transformateurs en résine coulée de Lugao Power Co., Ltd.

Notre usine de Lugao teste nos transformateurs secs en résine coulée conformément à la norme CEI 60076-11. Nous conservons des rapports de tests pour tous nos produits, qui sont disponibles pour nos clients sur demande. Ces rapports fournissent des preuves documentées des performances ignifuges de nos transformateurs, donnant à nos clients l'assurance que le produit répond aux normes de sécurité incendie les plus élevées.

5. Équilibrer la conductivité thermique et l’ignifugation

La conception d'une formulation de résine coulée pour un transformateur de type sec nécessite d'équilibrer deux exigences concurrentes : l'ignifugation et la conductivité thermique. L'ignifugation est obtenue en ajoutant des charges inorganiques telles que l'ATH, qui réduisent la teneur combustible de la résine. La conductivité thermique est importante pour dissiper la chaleur générée par les enroulements du transformateur. Une conductivité thermique plus élevée permet au transformateur de fonctionner à une température plus basse, ce qui augmente son efficacité et sa durée de vie. Cependant, certaines charges ignifuges ont une conductivité thermique relativement faible, et l'augmentation de leur concentration peut dégrader les performances thermiques de la résine.

La solution réside dans la sélection de charges à haute conductivité thermique et l’optimisation de la répartition granulométrique des charges. La silice (SiO₂) et l'oxyde d'aluminium (Al₂O₃) sont couramment utilisés comme charges dans les transformateurs en résine coulée car ils combinent une bonne conductivité thermique avec des propriétés ignifuges acceptables. Lorsqu'elles sont combinées avec l'ATH, ces charges peuvent fournir à la fois un retardateur de flamme et une conductivité thermique. La distribution granulométrique est également importante : un mélange bien calibré de particules grossières et fines peut atteindre une densité de tassement plus élevée, ce qui améliore à la fois la conductivité thermique et la résistance mécanique. Le tableau ci-dessous résume la conductivité thermique des charges de résine coulée courantes.

Dans notre usine, nous utilisons un mélange exclusif de silice et de charges ATH pour atteindre un équilibre entre ignifuge et conductivité thermique. Notre formulation de résine coulée atteint une conductivité thermique de 1,1 à 1,5 W/m·K, tout en maintenant une LOI de 30 % ou plus. Cela permet à nos transformateurs de type sec de fonctionner à des charges élevées sans dépasser les limites de température, tout en offrant les performances de sécurité incendie requises pour une installation en intérieur.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre les classements de comportement au feu F0 et F1 pour les transformateurs de type sec ?

Réponse : F0 est la classification de base du comportement au feu et F1 est la classification la plus élevée. F0 exige que le transformateur soit auto-extinguible mais impose des limites moins strictes en matière de dégagement de chaleur et de production de fumée. F1 exige que le transformateur respecte des limites plus strictes en matière de température de pointe, de temps d'auto-extinction, de taux de dégagement de chaleur et de production de fumée. Pour les installations intérieures dans des bâtiments avec des espaces occupés, la classification F1 est généralement requise. Chez Lugao Power Co., Ltd., nos transformateurs de type sec en résine coulée sont conçus pour répondre à la classification F1.

Question 2 : La résine coulée produit-elle des gaz toxiques lorsqu’elle est brûlée ?

Réponse : La formulation de résine coulée utilisée dans nos transformateurs secs est sans halogène, ce qui signifie qu'elle ne contient pas de composés de chlore ou de brome pouvant produire des gaz toxiques et corrosifs tels que le chlorure d'hydrogène ou le bromure d'hydrogène. Les principaux produits de décomposition de notre résine coulée sont la vapeur d'eau, le dioxyde de carbone et l'oxyde d'aluminium. Cela rend la fumée d'un transformateur en résine coulée moins toxique que la fumée d'un transformateur à huile, qui peut contenir un mélange complexe de produits de combustion toxiques.

Question 3 : Comment les performances ignifuges de la résine coulée se comparent-elles à celles d'un transformateur rempli de liquide ?

Réponse : Les transformateurs en résine coulée présentent un avantage significatif par rapport aux transformateurs à liquide en termes de sécurité incendie. Les transformateurs remplis de liquide contiennent un grand volume d’huile combustible, qui peut fuir et créer un feu en nappe. Le taux de dégagement de chaleur et la production de fumée du fioul brûlant sont beaucoup plus élevés que ceux de la résine coulée. Les transformateurs en résine coulée ne contiennent aucun combustible liquide et sont auto-extinguibles, ce qui les rend beaucoup plus sûrs pour une installation en intérieur.

Question 4 : Un transformateur en résine coulée peut-il être installé dans une pièce sans extinction d'incendie ?

Réponse : Oui, un transformateur de type sec en résine coulée répondant à la classification F1 peut être installé dans une pièce sans système d'extinction d'incendie dédié, à condition que la pièce réponde aux exigences générales de sécurité incendie du code du bâtiment. Le faible risque d'incendie du transformateur en résine coulée signifie qu'il ne nécessite pas le même niveau de protection incendie qu'un transformateur à huile. Cependant, les exigences spécifiques dépendent des codes du bâtiment locaux et de l'autorité compétente. Notre équipe technique peut vous fournir des conseils sur les exigences d’installation de votre projet.

Question 5 : Quel entretien est requis pour maintenir les performances ignifuges d'un transformateur en résine coulée ?

Réponse : Les performances ignifuges d'un transformateur en résine coulée sont inhérentes au matériau et ne se dégradent pas de manière significative avec le temps. Cependant, un entretien régulier reste nécessaire pour garantir la fiabilité globale du transformateur. Cela comprend une inspection visuelle des fissures ou des dommages à la résine coulée, le nettoyage des enroulements et des conduits de refroidissement pour éviter l'accumulation de poussière, ainsi que des tests périodiques de la résistance d'isolation et des décharges partielles. Chez Lugao Power Co., Ltd., nous fournissons des directives de maintenance et des services d'assistance pour nos transformateurs de type sec.

7. Conclusion

Les performances ignifuges d'un transformateur de type sec en résine coulée sont le résultat d'un système de matériaux sophistiqué. La résine époxy assure l'isolation structurelle et électrique, tandis que la charge ATH assure le mécanisme ignifuge endothermique. La charge de silice améliore la conductivité thermique et la résistance mécanique. Ensemble, ces composants créent un matériau isolant pour transformateur qui résiste à l'inflammation, s'éteint rapidement et libère un minimum de chaleur et de fumée. Ces propriétés sont essentielles pour les installations intérieures où la sécurité incendie est une préoccupation majeure.

Chez Lugao Power Co., Ltd., notre usine conçoit et fabrique des transformateurs de type sec en résine coulée qui répondent aux normes les plus élevées en matière de sécurité incendie. Nos produits sont testés selon la norme CEI 60076-11 et obtiennent la classification F1. Nous nous engageons à fournir à nos clients des solutions de transformateurs fiables, sûres et efficaces. Que vous conceviez un nouveau bâtiment ou modernisiez un système électrique existant, nous vous invitons à contacter notre équipe technique pour discuter de vos besoins.

Contactez Lugao Power Co., Ltd. aujourd'huipour en savoir plus sur nos transformateurs secs en résine coulée et sur la manière dont ils peuvent répondre à vos exigences en matière de sécurité incendie.
