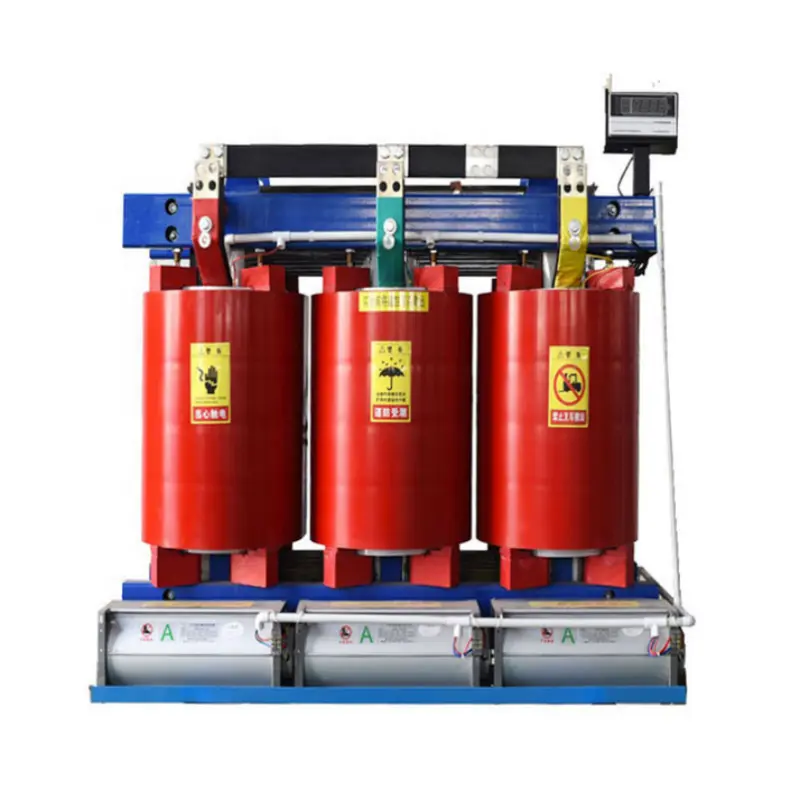

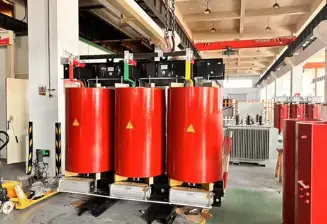

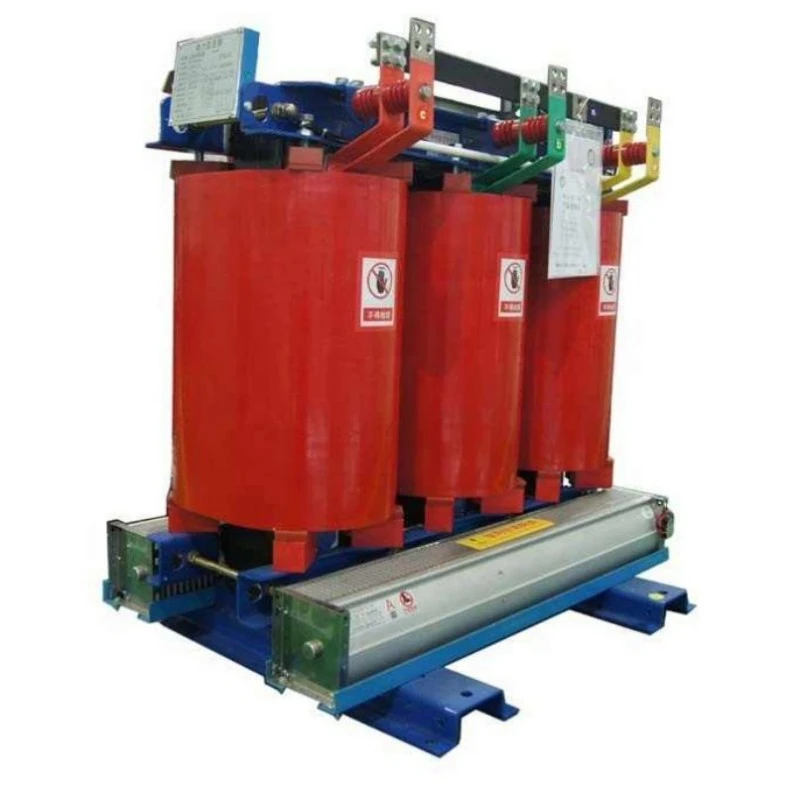

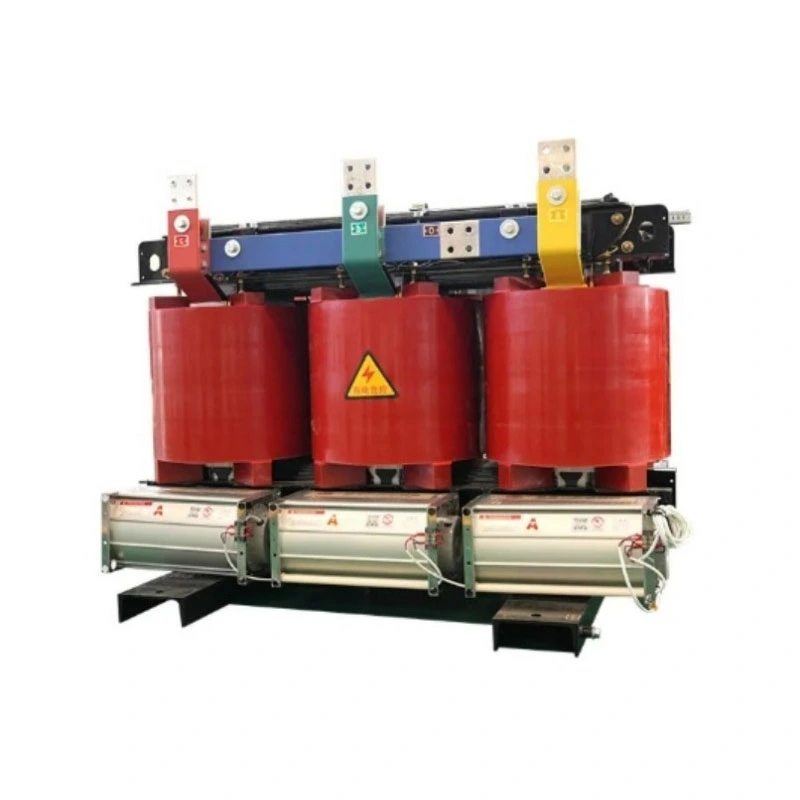

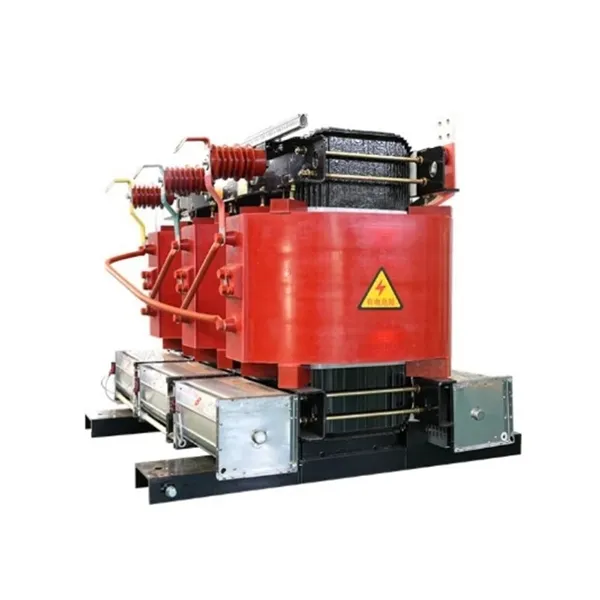

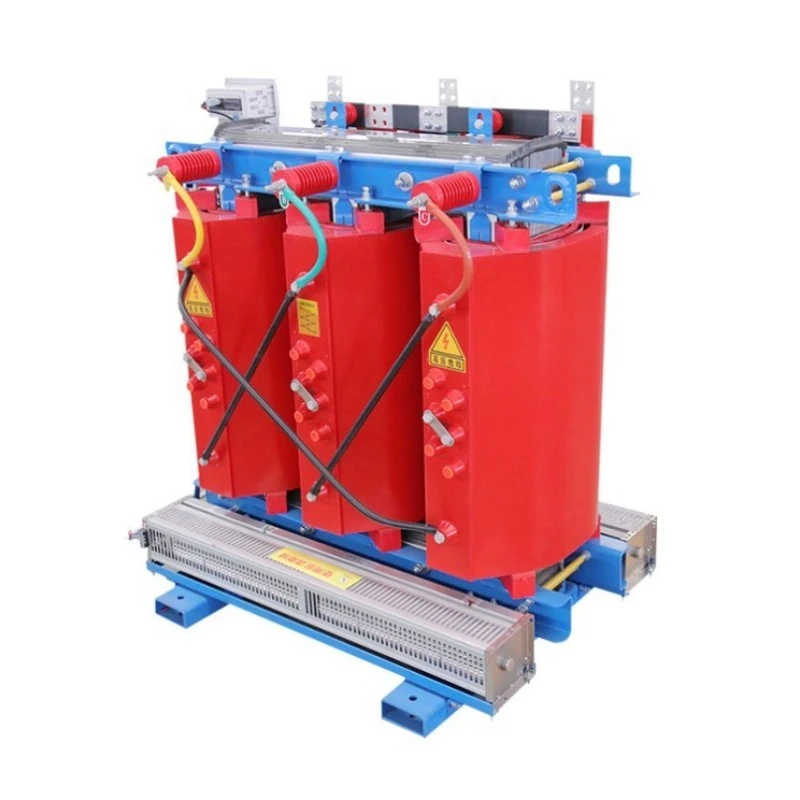

Transformateur de type sec d'isolation extérieure de refroidissement par air

Ce produit est de type extérieur, de type isolant,transformateur secutilisant le refroidissement par air (ANAN). Il ne repose sur aucun milieu liquide pour l’isolation ou la dissipation de la chaleur, mais utilise plutôt la convection naturelle ou le refroidissement par air forcé pour contrôler l’augmentation de la température.

Qu'est-ce que ça fait ?

1. Isolation électrique : crée une barrière électrique physique entre les enroulements primaires et secondaires, interrompant efficacement les boucles de terre, supprimant les harmoniques et filtrant les interférences haute fréquence et les surtensions du réseau, fournissant ainsi une énergie « propre » aux charges sensibles.

2. Transformation de tension : augmente ou diminue la tension alternative selon les besoins, en s'adaptant aux besoins d'alimentation électrique de divers équipements.

3. Protection de sécurité : grâce à la conception d'isolation, empêche le contact direct du personnel avec le côté haute tension, réduisant considérablement le risque de choc électrique.

4. Adaptation extérieure : Un boîtier robuste conçu pour un indice de protection IP54 ou supérieur lui permet de résister au vent, à la pluie, à la poussière, aux brouillards salins et à une exposition prolongée aux UV.

En bref, lorsque vous avez besoin d'une solution d'isolation et de conversion de puissance sûre, propre et sans entretien dans des environnements extérieurs difficiles, ce transformateur de type sec d'isolation extérieure pour refroidissement par air est la solution de base.

Avantages du produit

Par rapport aux transformateurs traditionnels immergés dans l’huile ou de type sec d’intérieur standard, ce produit offre cinq avantages fondamentaux :

1. Zéro pollution, sans entretien : La conception sans huile élimine complètement le risque de contamination du sol ou de l'eau dû à des fuites, ainsi que les coûts de maintenance et les temps d'arrêt associés aux tests et remplacements annuels de l'huile. Pour les projets extérieurs soumis à des réglementations environnementales strictes, il s’agit d’un avantage décisif.

2. Tolérance environnementale extérieure supérieure : utilise un processus d'imprégnation sous pression sous vide (VPI) et un système d'isolation de classe H (180 °C), combinés à une enceinte extérieure soudée entièrement scellée en acier inoxydable ou en acier Aluzinc. Fonctionne de manière stable à des températures ambiantes de -25°C à 50°C et une humidité relative jusqu'à 95 %. Résistant au brouillard salin, aux champignons et à la corrosion.

3. Sécurité ultime avec isolation électrique : L'isolation renforcée entre les enroulements primaire et secondaire permet d'obtenir une tension de tenue diélectrique de 3 kV à 5 kV (selon le modèle). Isole efficacement les composants CC, les troisièmes harmoniques et divers impacts de surtension du réseau, protégeant ainsi les instruments de précision en aval.

4. Refroidissement naturel par air, silencieux et fiable : repose sur la convection de l'air pour la dissipation de la chaleur sans ventilateurs (en option). Le bruit de fonctionnement est nettement inférieur à celui des transformateurs immergés dans l’huile. Sans pièces mécaniques rotatives dans les composants principaux, le temps moyen entre pannes (MTBF) est considérablement amélioré.

5. Capacité de surcharge élevée, utilisable en cas d'urgence : Capacité de surcharge d'urgence jusqu'à 120 % pour un fonctionnement continu, 150 % pour un fonctionnement à court terme. Lors de pics de charge extérieurs inattendus (par exemple, plusieurs moteurs démarrant simultanément), aucune augmentation immédiate de la capacité n'est nécessaire, ce qui fait gagner un temps précieux à l'utilisateur.

Caractéristiques du produit

Noyau : Acier au silicium à grains orientés laminé à froid à haute perméabilité, processus de joint par étapes, perte à vide considérablement réduite et courant d'excitation.

Enroulements : les enroulements haute et basse tension utilisent des conducteurs entièrement en cuivre (aluminium en option), enveloppés de Nomex® ou d'un papier isolant en aramide similaire, traités par imprégnation sous vide VPI avec un vernis sans solvant, formant une structure isolante solide robuste, résistante à l'humidité et tolérante aux hautes températures.

Structure d'isolation : les enroulements primaires et secondaires sont enroulés sur des bobines séparées ou des pattes de noyau indépendantes, avec un blindage électrostatique en option entre eux, minimisant la capacité de couplage et offrant une excellente suppression des interférences haute fréquence.

Boîtier de protection : Protection IP54 standard (étanche à la poussière, aux éclaboussures), IP65 en option. Boîtier en acier inoxydable de 2,0 mm d'épaisseur ou en acier Galvalume, doté d'un toit imperméable, de persiennes ventilées en acier inoxydable et de serrures anti-levier.

Système de contrôle de la température : capteurs de température PTC ou PT100 RTD intégrés, connectables à un contrôleur de température intelligent pour une alarme de surchauffe, une protection contre les déclenchements et l'activation automatique du ventilateur (si des ventilateurs en option sont installés).

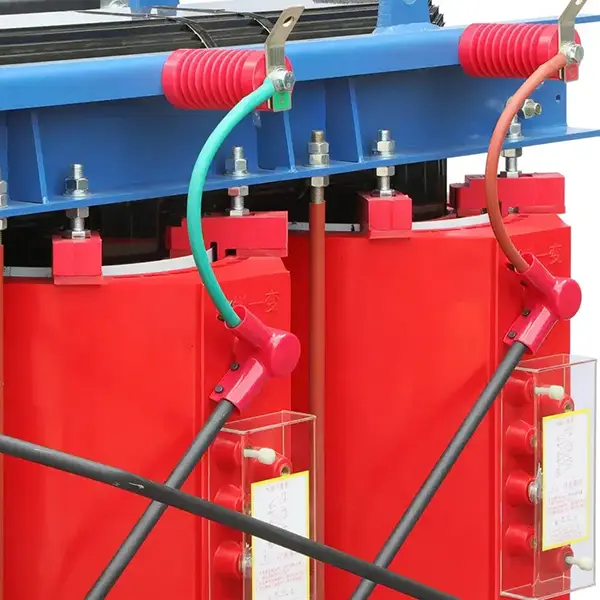

Bornes : Boîte de jonction haute tension extérieure avec joints en caoutchouc silicone et entrées presse-étoupes. Le côté basse tension utilise des barres omnibus en cuivre étamé ou des connecteurs étanches.

Application du produit

Ce transformateur de type sec d'isolation extérieure de refroidissement par air est largement utilisé dans les scénarios suivants :

Production d'énergie renouvelable : isolation du côté basse tension des sous-stations montées sur châssis des centrales photovoltaïques et des parcs éoliens, isolant la tension de sortie de l'onduleur avant la connexion au réseau ou l'alimentation électrique locale.

Équipement industriel extérieur : isolation de l'alimentation électrique pour les plates-formes de forage pétrolier, les concasseurs de mines à ciel ouvert, les systèmes électriques portuaires à quai, les tunneliers (machines de bouclier), empêchant les surtensions du réseau d'endommager l'équipement.

Alimentation temporaire et de secours : isolation de sortie du générateur pour les événements en plein air, les compétitions sportives et les sites de secours en cas de catastrophe, fournissant une alimentation propre pour les équipements audio, vidéo et de contrôle.

Infrastructure de charge : transformateur d'isolement d'entrée pour chargeurs rapides CC extérieurs, empêchant le retour d'harmoniques dans le réseau tout en protégeant les modules de charge.

Réseaux et distribution intelligents : stationnez des transformateurs de service ou d'isolement dans les unités principales de l'anneau extérieur et les sous-stations compactes, fournissant une alimentation sûre et fiable aux terminaux d'automatisation (DTU/FTU).

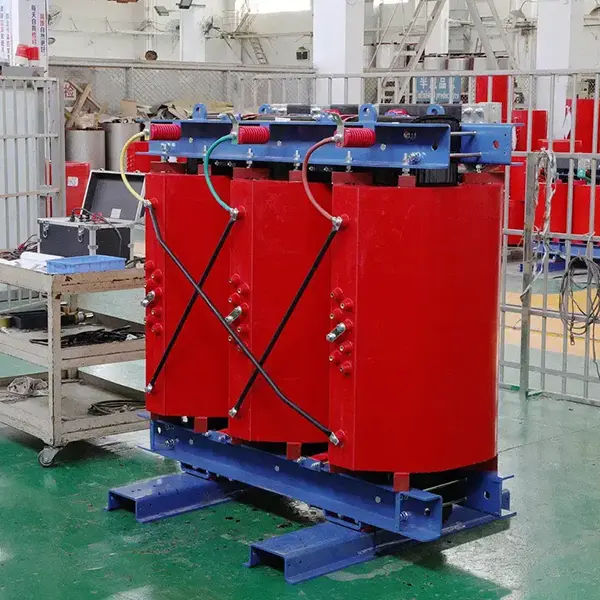

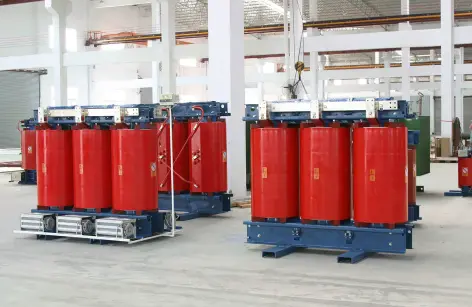

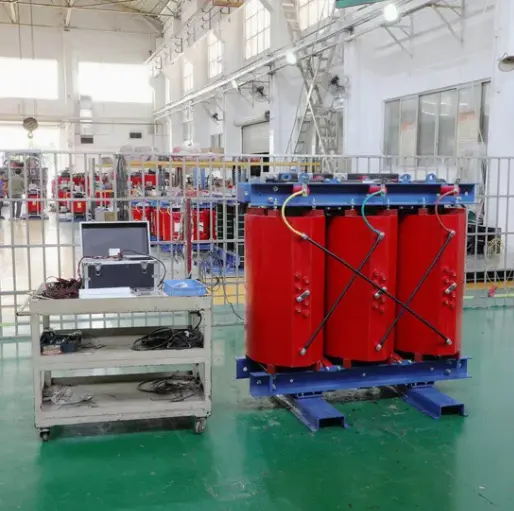

Détails de production

Processus d'imprégnation sous pression sous vide VPI

Tous les enroulements sont imprégnés de vernis isolant sans solvant sous vide, éliminant l'air interne et permettant au vernis de pénétrer complètement entre les spires, les couches et jusqu'à la masse. Après durcissement, il forme une structure monolithique « solide » dont la conductivité thermique, la résistance mécanique et la résistance à l'humidité dépassent de loin les processus d'imprégnation standards.

Boîte de jonction spécifique à l'extérieur

Le boîtier de prise basse tension est doté d'un panneau de support isolant ignifuge, avec un espace électrique suffisant (> 20 mm) entre les barres omnibus en cuivre. Les entrées de câbles utilisent des joints multi-joints et des presse-étoupes, compatibles avec divers câbles armés ou gainés de caoutchouc, empêchant l'humidité de pénétrer le long du câble dans le boîtier.

Boîtier robuste en acier inoxydable

Le boîtier est fabriqué par découpe laser, pliage CNC et soudage robotisé, toutes les coutures étant scellées en permanence. Les portes sont dotées de poignées de verrouillage à trois points et de joints d'étanchéité résistants aux intempéries. Le capot supérieur est conçu comme un pare-pluie incliné et comprend des boulons à œil de levage pour un levage pratique en extérieur.

Emballage, livraison et service après-vente

Méthode d'emballage

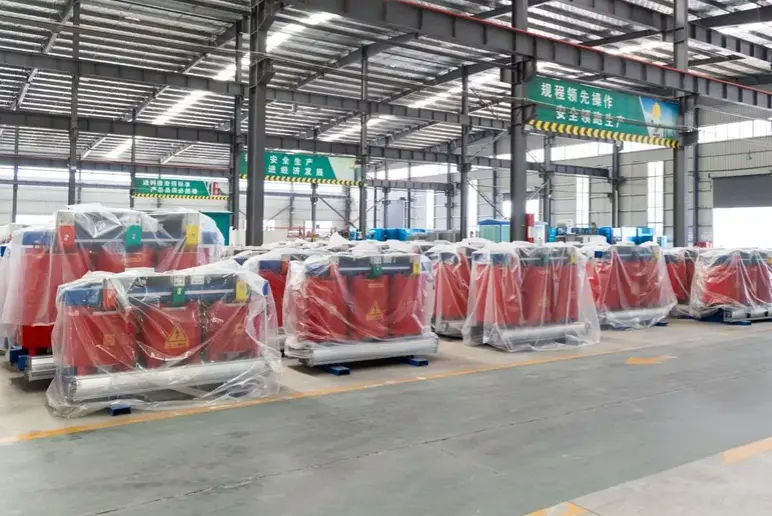

1. Corps du transformateur enveloppé d'un film PE résistant à l'humidité, déshydratant placé à l'intérieur.

2. Emballé dans des caisses en bois robustes ou des boîtes en contreplaqué sans fumigation (répondant aux normes d'exportation), entourées de mousse haute densité ou de sacs remplis d'air pour le rembourrage.

3. Des étiquettes telles que « Moisture Proof », « Fragile » et « This Way Up » apposées à l'extérieur de la boîte.

Mode de livraison

1. Domestique : camion logistique dédié (les petites capacités peuvent être expédiées via des marchandises lourdes Deppon/SF Express).

2. Exportation : dispositions relatives au fret maritime, ferroviaire ou aérien, y compris les documents douaniers.

Service après-vente

1. Période de garantie : 12 mois à compter de la date de réception.

2. Réparation ou remplacement gratuit pour les défauts de fabrication pendant la période de garantie.

Foire aux questions (Q&R)

Q1 : Ce transformateur de type sec à isolation extérieure pour refroidissement par air n'est-il pas plus sujet à la surchauffe et à l'épuisement par rapport à un transformateur immergé dans l'huile ordinaire ?

R : Bien au contraire. Bien que l'air ait une conductivité thermique inférieure à celle de l'huile, notre produit utilise une isolation de classe H (évaluée pour 180°C) et le processus d'imprégnation sous vide VPI. La chaleur des enroulements est efficacement évacuée et dissipée à travers le boîtier. Pour la même capacité, notre conception présente une plus grande marge d'échauffement, ce qui la rend moins susceptible de souffrir de pannes causées par une fuite d'huile et les faibles niveaux d'huile qui en résultent dans les unités traditionnelles. NotreTransformateur de type sec d'isolation extérieure de refroidissement par airfonctionne avec des températures de point chaud bien inférieures à la limite d'isolation, même à pleine charge dans des conditions extérieures de 40 °C.

Q2 : Les jours de pluie à l'extérieur, l'eau de pluie ne pénètre-t-elle pas par les persiennes de refroidissement et ne provoque-t-elle pas un court-circuit à l'intérieur ?

R : Non. L’indice de protection de notre boîtier est IP54. Les persiennes comportent un canal interne de style labyrinthe et un grillage métallique. Les tests montrent que même avec une pulvérisation directe depuis l'avant avec une intensité de pluie de 10 mm par minute, l'intérieur reste complètement sec. Tous les ports d'entrée de câbles utilisent des presse-étoupes étanches antidéflagrants, bloquant complètement toute voie de pénétration de l'humidité.
