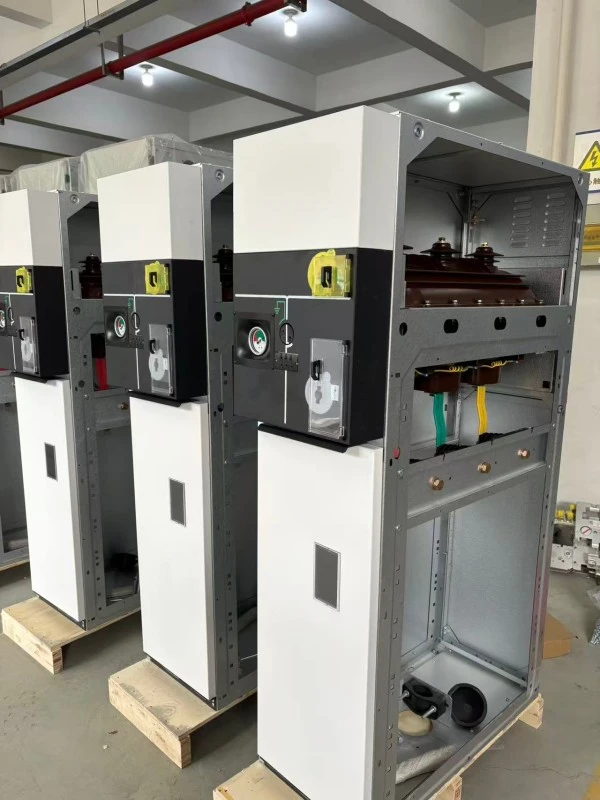

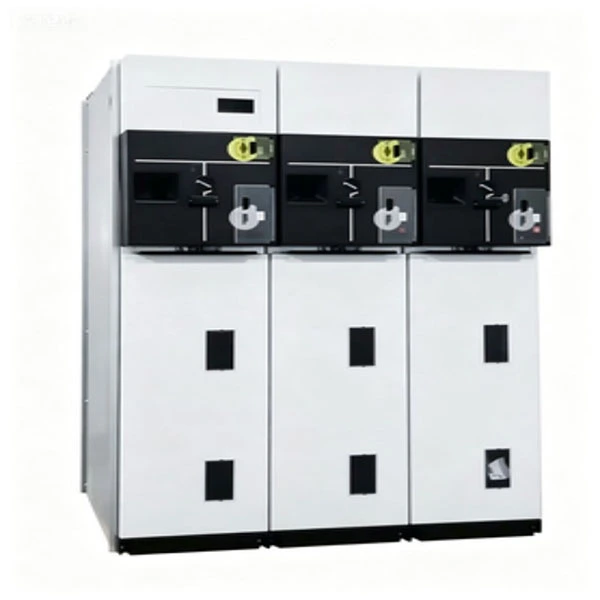

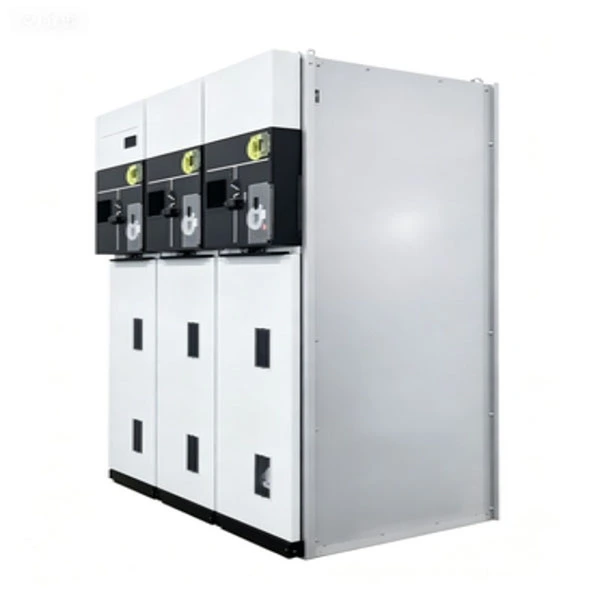

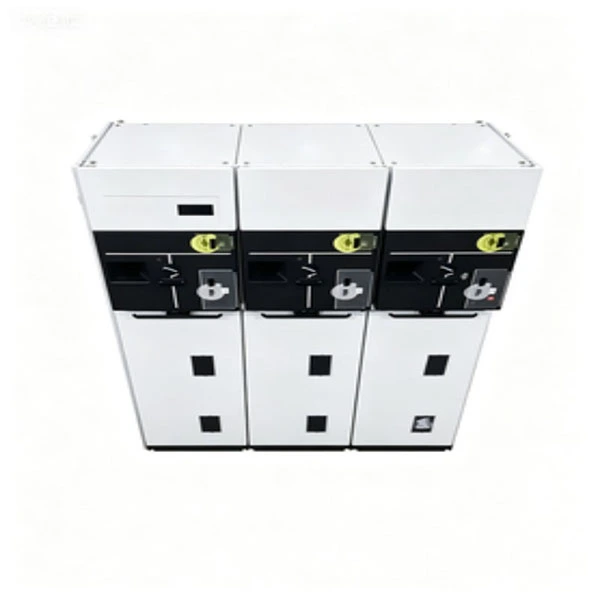

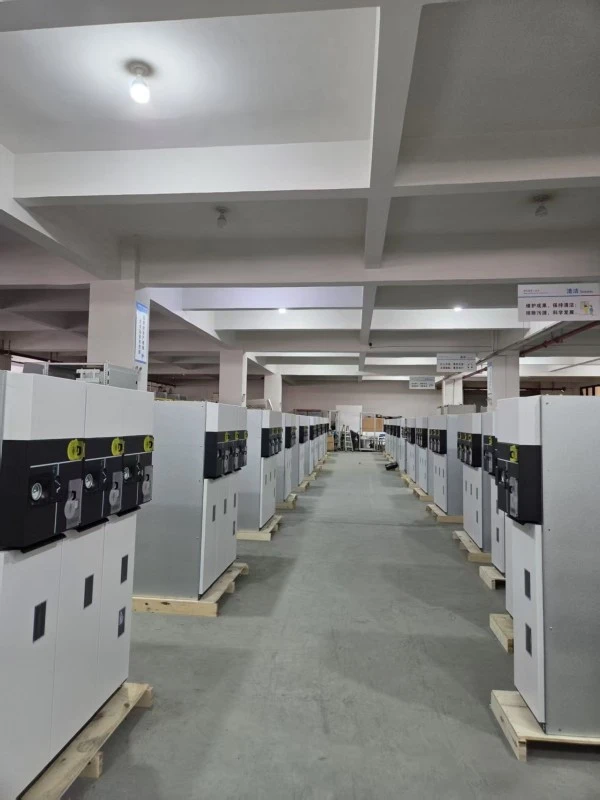

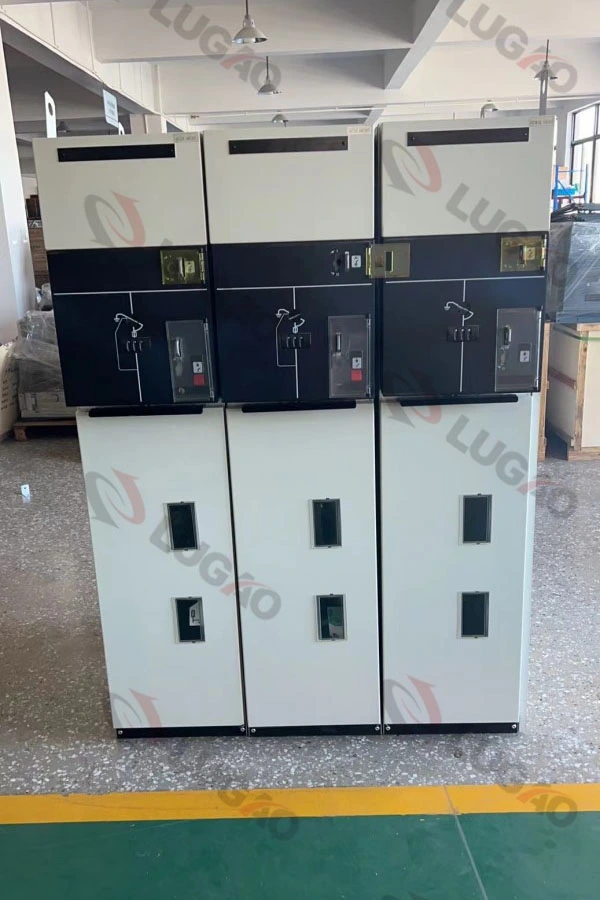

RMU compacte, scellée et entièrement isolée

Le RMU compact, scellé et entièrement isolé (Unité principale en anneau) est un appareillage sous enveloppe métallique, assemblé en usine et dont le type a été testé. Il intègre des interrupteurs-sectionneurs, des disjoncteurs à vide, des fusibles et des sectionneurs de terre dans un seul réservoir en acier inoxydable entièrement scellé et entièrement isolé.

Qu'est-ce que ça fait ?

Connecte et isole les boucles électriques dans les réseaux de distribution secondaire (6kV-24kV)

Fournit une isolation des défauts et une commutation de boucle pour les réseaux électriques de haute fiabilité

Contrairement aux RMU traditionnelles isolées par l'air, cette RMU compacte et entièrement isolée utilise du SF6 ou du gaz isolant respectueux de l'environnement comme moyen d'isolation principal, éliminant la pénétration d'humidité, l'accumulation de poussière et l'intrusion d'animaux, ce qui la rend idéale pour les zones côtières, désertiques, de haute altitude et fortement polluées.

Description du produit

Notre RMU compacte, scellée et entièrement isolée est une unité principale en anneau de nouvelle génération développée pour la distribution d'énergie urbaine, les parcs industriels, les centrales éoliennes/solaires et les projets d'infrastructure tels que les aéroports et les centres de données. La tension nominale varie de 12 kV à 24 kV, avec un courant nominal de 630 A pour les jeux de barres principaux et de 125 A pour les circuits protégés par fusible.

Caractéristiques techniques de base :

1. Réservoir en acier inoxydable entièrement scellé (indice de protection IP67)

2. Isolation au gaz SF6 (ou gaz alternatif écologique)

3. Classification de l'arc interne IAC AFLR 20kA/1s

4. Durée de vie mécanique : jusqu'à 5 000 manœuvres pour les interrupteurs-sectionneurs

5. Compartiments de connexion de câbles intégrés avec décharge de traction

6. Télécommande en option et intégration SCADA

7. Le RMU compact, scellé et entièrement isolé ne nécessite aucun nettoyage interne ni chauffage anti-condensation, ce qui réduit considérablement les coûts de maintenance par rapport aux appareillages de commutation de type ouvert.

Paramètre de produit (spécification)

Caractéristique du produit et application

Principales fonctionnalités

1. Entièrement scellé, entièrement isolé --- Aucune influence de l'humidité, du brouillard salin, de la poussière ou des petits animaux.

2. Structure compacte --- Largeur généralement de 350 à 450 mm par unité, économisant jusqu'à 50 % d'espace au sol.

3. Conception résistante aux arcs --- Conforme à la norme IAC AFLR 20kA/1s, garantissant la sécurité de l'opérateur.

4. Sans entretien pendant plus de 20 ans --- Pas besoin de nettoyage, de séchage ou de remplissage de gaz dans des conditions normales.

5. Rupture visible ---Fenêtre d'observation en option pour la position de l'interrupteur-sectionneur.

6. Haute fiabilité mécanique --- Mécanisme en acier inoxydable avec roulements scellés.

7. Prêt pour l'intelligence --- Peut être équipé de mécanismes de commande PT, CT et motorisés pour l'automatisation.

Scénarios d'application

● Réseaux urbains de distribution d'énergie --- Complexes résidentiels, bâtiments commerciaux, hôpitaux, centres de données.

● Projets d'énergie renouvelable --- Stations d'amplification d'éoliennes, lignes de collecte de fermes solaires.

● Construction d'infrastructures --- Aéroports, métros, tunnels, ports.

● Alimentation électrique temporaire et de secours --- Sous-stations mobiles, chantiers de construction.

● Zones industrielles --- Usines nécessitant une fiabilité élevée et une maintenance réduite.

Questions et réponses

Q1 : Comment la RMU compacte, scellée et entièrement isolée fonctionne-t-elle dans des environnements côtiers à forte humidité ?

R : Excellent. Étant donné que le RMU entièrement isolé utilise un réservoir en acier inoxydable entièrement scellé avec une protection IP67, l'humidité ne peut pas pénétrer dans le compartiment d'isolation. Aucun chauffage anti-condensation n'est requis. Il s'agit d'un avantage majeur par rapport aux appareillages de type ouvert, qui souffrent souvent de contournements internes dans les régions très humides.

Q2 : Quel est le taux de fuite de gaz ? Dois-je recharger pendant sa durée de vie ?

R : Notre processus de fabrication comprend des tests de fuite à l'hélium pour garantir un taux de fuite inférieur à 0,1 % par an. En fonctionnement normal, aucun remplissage de gaz n’est nécessaire dans un délai de 30 ans. Une alarme de basse pression est incluse en option pour une alerte précoce.

Q3 : Le RMU compact, scellé et entièrement isolé est-il résistant au feu ?

R : Oui. Le réservoir est en acier inoxydable de 2 mm d'épaisseur et le test d'arc interne garantit que dans les rares cas de défaut interne, l'arc est contenu sans éjecter de gaz chauds vers l'avant ou sur les côtés. Pour les applications sensibles au feu (par exemple, hôpitaux, centres de données), nous proposons également un revêtement de protection incendie passif en option.

Q4 : Puis-je intégrer cette RMU à mon système SCADA existant ?

R : Absolument. Le Compact RMU prend en charge les mécanismes de commande motorisés, les contacts auxiliaires et les modules de communication (RS485, Modbus, IEC 61850 en option). La position en temps réel, les défauts et l'état de la pression peuvent être surveillés à distance.

Q5 : Quelle est la différence entre votreRMUet les armoires traditionnelles isolées par l'air ?

R : Les armoires traditionnelles isolées par air nécessitent un nettoyage régulier, de grandes distances de dégagement et un chauffage anti-condensation. Notre RMU compacte, scellée et entièrement isolée élimine toutes ces exigences : un encombrement réduit, une fiabilité plus élevée et un coût total de possession inférieur sur 10 à 20 ans.

Q6 : Offrez-vous une garantie de 12 mois ?

R : Oui, nous offrons une garantie standard de 12 mois à compter de la date d'expédition, avec une option d'extension à 24 ou 36 mois dans le cadre d'un contrat de service payant. Pendant la période de garantie, tout défaut de fabrication est réparé ou remplacé gratuitement.

Détails de production

Réservoir et processus d'étanchéité

Le réservoir du RMU Compact Sealed Fully Insulated est fabriqué en acier inoxydable AISI 304 de 2 mm d'épaisseur, soudé au laser et testé contre les fuites à l'hélium. L'étanchéité utilise des joints toriques doubles en caoutchouc nitrile hydrogéné (HNBR), qui conservent leur élasticité pendant plus de 30 ans sans vieillissement ni fissuration. Toutes les bagues sont moulées en époxy avec des boucliers intégrés pour éliminer les décharges partielles.

Isolation et interruption d'arc

L'interrupteur-sectionneur fonctionne dans le gaz SF6 à une pression relative de 0,04 à 0,05 MPa. La conception d'extinction d'arc de type souffleur garantit l'interruption d'un courant de charge jusqu'à 630 A et l'établissement/coupure des courants de charge des câbles. Des modules de disjoncteurs à vide en option sont disponibles pour la protection des transformateurs, intégrés à des fusibles limiteurs de courant pour former une unité « combo ».

Mécanisme de fonctionnement

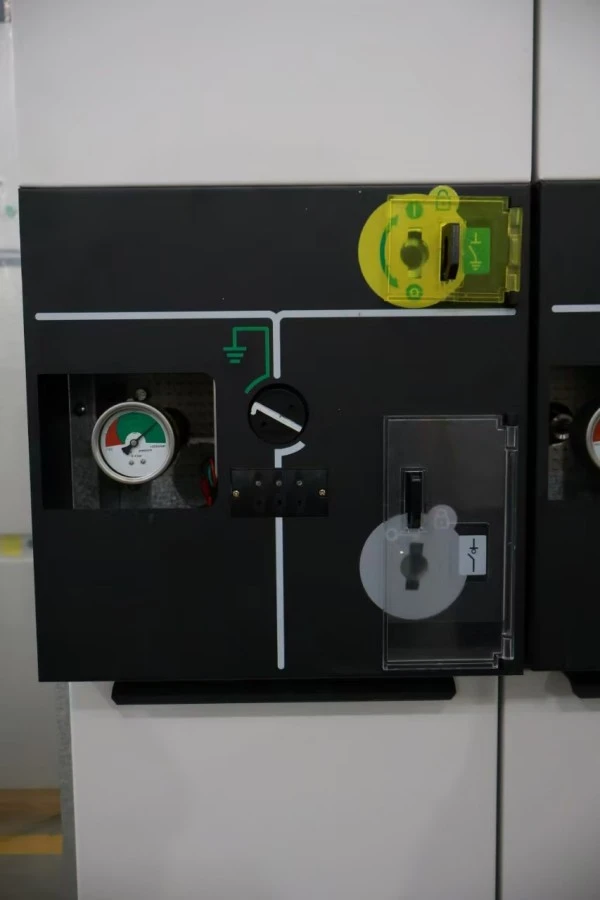

L'interrupteur à trois positions (fermé/ouvert/mis à la terre) est entraîné par un mécanisme mécanique assisté par ressort avec un indicateur de position clair. Toutes les pièces mobiles sont scellées à l’intérieur du réservoir, éliminant ainsi l’oxydation et l’accumulation de poussière. Le panneau avant comprend des verrouillages mécaniques empêchant :

1. Fermeture du sectionneur de terre lorsque l'interrupteur de charge est fermé

2. Ouverture du couvercle du compartiment câbles lorsque le sectionneur de terre est ouvert

Connexion des câbles et mise à la terre

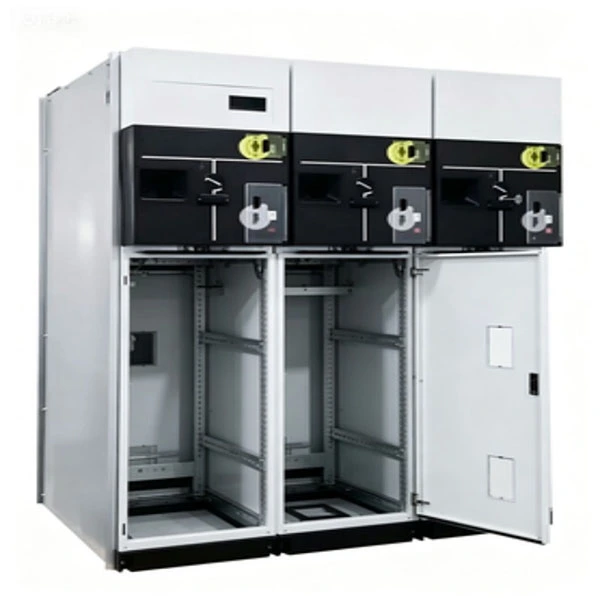

Les compartiments à câbles sont conçus pour les câbles simples ou parallèles avec support de cône de contrainte. Les boîtes de câbles standard acceptent les terminaisons thermorétractables ou rétractables à froid. Une barre de terre en cuivre intégrée traverse toutes les unités, avec deux points de mise à la terre pour des raisons de sécurité.

Assurance qualité et tests

Chaque RMU compacte, scellée et entièrement isolée est soumise à des tests de routine avant expédition :

● Mesure de la résistance du circuit principal

● Test de tension de tenue à fréquence industrielle (42 kV/1 min pour 12 kV ; 65 kV/1 min pour 24 kV)

● Test d'impulsion de foudre (crête de 75 kV pour 12 kV ; crête de 125 kV pour 24 kV)

● Test de fuite de gaz (spectrométrie de masse à l'hélium)

● Test de fonctionnement mécanique (200 cycles)

● Mesure de décharge partielle (<5 pC)

● Vérification de l'arc interne (test de type, réalisé par un laboratoire tiers)

● Tous les produits sont conformes aux normes CEI 62271-200, GB 3906, GB/T 11022 et GB/T 3804.

Emballage et livraison

Emballage : Caisses d'exportation en bois avec mousse antichoc et barrière contre l'humidité. Chaque unité est emballée individuellement dans du plastique scellé sous vide avec des sacs déshydratants.

Accessoires : poignée de commande, kit de mise à la terre, joints toriques de rechange, cosses de câble et manuel d'installation.

Livraison : FOB Shanghai ou Ningbo. Livraison standard 25 à 35 jours après confirmation de commande. Fret aérien disponible pour les projets urgents.
