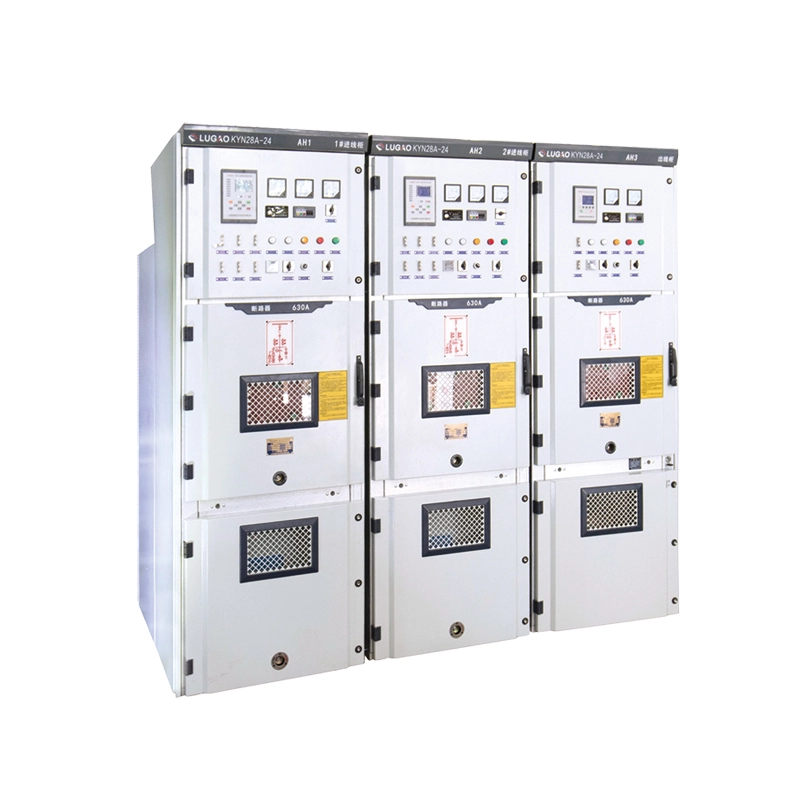

Appareillage de commutation blindé de type débrochable de sous-station KYN de 35 kV

Quel est cet équipement ?

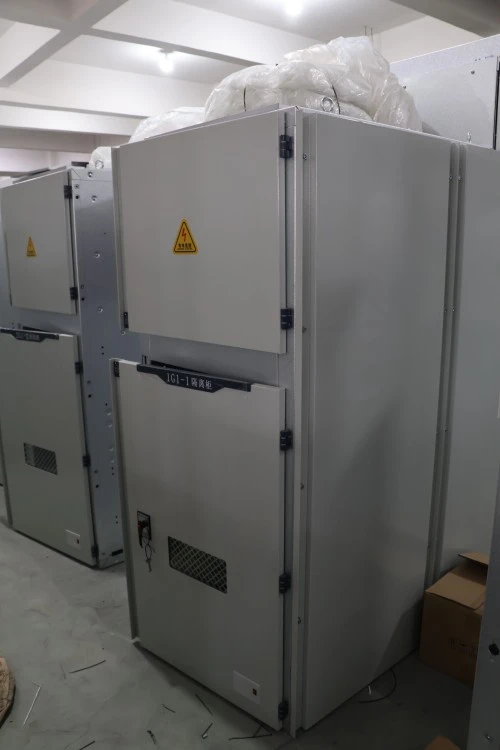

L'appareillage de commutation blindé de type débrochable de la sous-station KYN de 35 kV est un appareil assemblé en usine, sous enveloppe métallique,appareillage haute tension d'intérieurconçu pour les systèmes d'alimentation CA triphasés de 40,5 kV (35 kV nominal). Il appartient à la série KYN et est utilisé dans les sous-stations électriques, les centrales électriques industrielles, les grands complexes commerciaux et les stations de collecte d'énergie renouvelable.

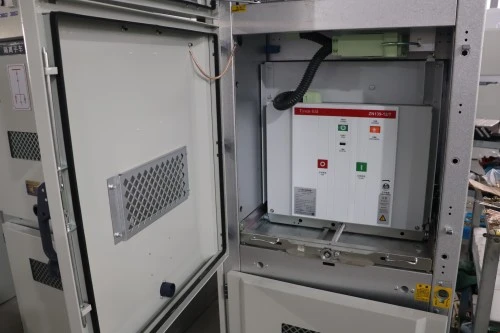

Contrairement aux appareillages de type fixe dans lesquels les disjoncteurs sont boulonnés en place, ce type blindé débrochable est doté d'un chariot de disjoncteur mobile qui peut être roulé dans trois positions distinctes : fonctionnement, test/isolement et retrait. Cette conception permet de remplacer un disjoncteur défectueux en quelques minutes sans mettre l'ensemble du jeu de barres hors tension – un avantage essentiel pour une alimentation électrique continue.

Que fait-il ?

La fonction principale de cet équipement est de recevoir une puissance entrante de 35 kV provenant d'un transformateur ou d'une ligne aérienne, de protéger le réseau en aval avec des disjoncteurs et de distribuer l'électricité aux départs tels que les moteurs moyenne tension, les transformateurs secondaires, les batteries de condensateurs ou les grandes charges industrielles. L'appareillage de commutation blindé de type débrochable du poste KYN de 35 kV fournit également :

● Isolation – Déconnexion visible pour une maintenance sûre

● Protection – Déclenchement contre les surintensités, les défauts à la terre et les courts-circuits via des relais ou des IED

● Comptage – Mesure de tension et de courant pour sous-station SCADA

● Verrouillage – Système mécanique à cinq préventions pour éliminer les erreurs humaines

Répartition du code modèle

Caractéristique du produit et application

Caractéristique du produit

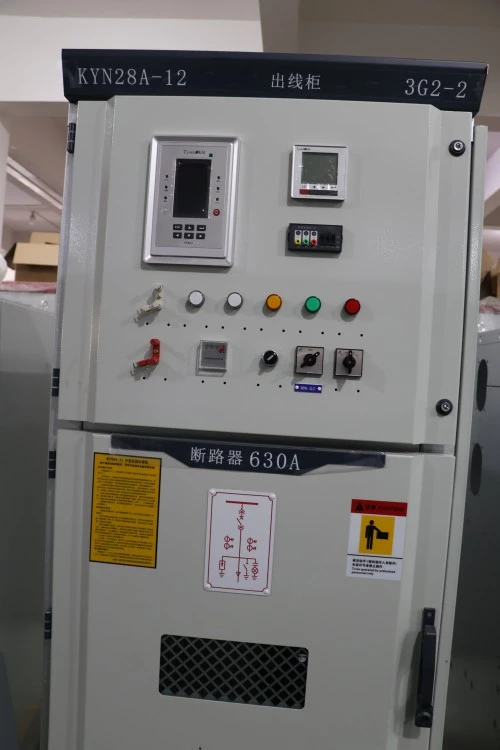

Caractéristique 1 : véritable construction blindée amovible.

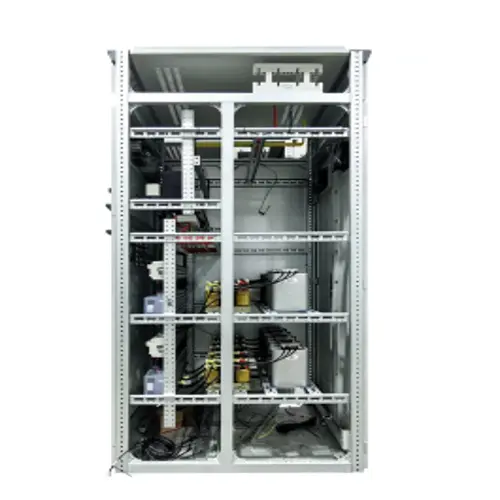

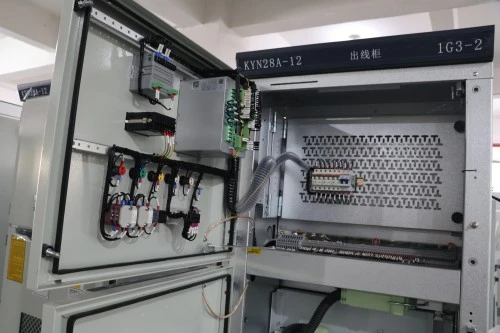

L'appareillage de commutation sous enveloppe métallique débrochable comprend des compartiments séparés en tôle d'acier pour le disjoncteur, le jeu de barres, la terminaison des câbles et la commande basse tension. Chaque compartiment est mis à la terre et isolé de la propagation des arcs électriques.

Caractéristique 2 : Verrouillage mécanique à cinq préventions

Le système à cinq préventions est entièrement mécanique et ne dépend pas d’un logiciel. Il empêche physiquement :

1. Fermeture du disjoncteur avec l'interrupteur de mise à la terre fermé

2. Ouverture du capot avant avec disjoncteur fermé

3. Déplacer le disjoncteur entre les positions lorsqu'il est sous tension

4. Fonctionnement du sectionneur de terre avec conducteurs sous tension

5. Fermeture du disjoncteur sans alimentation de commande

Caractéristique 3 : Confinement des défauts d'arc élevé

Classification de l'arc interne (IAC) testée à 31,5 kA pendant 1 seconde. Les volets en arc dirigent la pression vers le haut et loin des opérateurs.

Caractéristique 4 : Fiabilité de l’isolation haute tension

Les dégagements entre phases et entre phases dépassent les minimums de la norme CEI 62271-200. Toutes les barres omnibus sont isolées thermorétractables ou recouvertes d'un blindage anti-corona.

Caractéristique 5 : Surveillance intelligente et fonctionnement à distance

IED standard (appareil électronique intelligent) avec messagerie RS485/Modbus ou IEC 61850 GOOSE. Surveillance en temps réel de la position du disjoncteur, de l'état de charge du ressort, du SF6 (si utilisé), de la température et de la décharge partielle.

Spécifications du produit

Pourquoi choisir Lugao Power Co., Ltd. plutôt que ses concurrents ?

Pourquoi les clients nous choisissent à plusieurs reprises :

Nous ne lésinons pas sur le dégagement d'isolation, le matériau des barres omnibus ou la robustesse du verrouillage. Chaque appareillage KYN quittant notre usine est soumis à un test de résistance complet à 95 kV – et non à un test « de routine » à tension réduite. Nous fournissons également des schémas de câblage spécifiques aux panneaux en CAO et PDF, et non des modèles génériques.

Emballage, livraison et service après-vente

Conditionnement

Chaque panneau d'appareillage de commutation blindé de type débrochable de sous-station KYN de 35 kV est enveloppé dans du papier antirouille VCI + un film plastique

1. Puis enfermé dans une caisse en contreplaqué certifiée par fumigation avec un rembourrage en mousse sur tous les coins et bords.

2. Le chariot du marteau est expédié en position retirée, verrouillé avec des supports de transport

3. Les jeux de barres sont démontés, emballés individuellement, étiquetés par phase et numéro de panneau

4. Fiches secondaires, poignées d'embrochage, clés de mise à la terre et fusibles de rechange emballés dans une boîte d'accessoires résistante aux intempéries à l'intérieur du compartiment BT

5. Ajout de sacs déshydratants en gel de silice pour les expéditions sensibles à l'humidité (fret maritime)

Expédition

1. Fret maritime : le conteneur HC de 40 pieds peut contenir 6 à 8 panneaux (selon les dimensions)

2. Fret terrestre : Camion plateau avec airbags anti-vibrations et cerclage

3. Incoterms : EXW (usine), FOB ningbo

4. Documentation incluse avec l'expédition

5. Plan d'ensemble (tel que construit)

6. Schéma unifilaire avec numérotation des panneaux

7. Schéma de câblage (format A3, plastifié)

8. Nomenclature (disjoncteurs, TC, VT, relais)

9. Rapport de test de routine (signé par QA)

10. Manuel d'instructions (anglais ou langue locale)

11. Matrice de verrouillage et programme de clés (si le verrouillage à clé est utilisé)

Engagement de service après-vente

1. Période de garantie : 12 mois à compter de la date d'expédition (extensible à 24 ou 36 mois avec contrat de service payant)

2. Support technique : consultation à distance gratuite à vie. Nos ingénieurs examinent votre schéma unifilaire et les paramètres de vos relais avant la livraison.

3. Service sur site : supervision de l'installation, assistance à la mise en service, diagnostic des pannes. Gratuit pendant la période de garantie (déplacement et hébergement facturés au prix coûtant). Après garantie, facturé au tarif journalier + pièces.

4. Fourniture de pièces de rechange : chariots à disjoncteurs, contacts primaires, fiches secondaires, poignées de rayonnage, interrupteurs de mise à la terre, contrôleurs de température et composants de verrouillage conservés en stock. Expédition le jour suivant via DHL/FedEx pour les pièces de rechange critiques.

Foire aux questions

Q1 : L'appareillage de commutation blindé de type débrochable de la sous-station KYN de 35 kV peut-il être utilisé à l'extérieur dans une sous-station compacte ?

R : Standard : IP4X (intérieur uniquement).

Option : enceinte extérieure IP54 avec toit résistant aux intempéries et ventilation forcée, abritant plusieurs panneaux.

Action : Précisez « extérieur » lors de la demande de devis.

Q2 : Comment vérifier le verrouillage à cinq préventions avant la mise sous tension ?

R : Suivez le test étape par étape dans le manuel (test de base : 10 min).

Vérifications clés : Disjoncteur ouvert + mise à la terre fermée → doit bloquer l'embrochage. Disjoncteur fermé → la porte d'entrée doit rester verrouillée.

Recommandation : Test lors de la mise en service et tous les 6 mois.

Q3 : Durée de vie des contacts de déconnexion primaires et indicateur de remplacement ?

R : Contacts en cuivre plaqué argent : évalués pour 5 000 opérations.

Indicateur d'usure : trait rouge visible sur le doigt de contact → remplacer.

Sous-station typique (racking une fois/an) : dure plus de 30 ans. Fonctionnement fréquent (fours à arc) : mesurer annuellement la résistance de contact.
