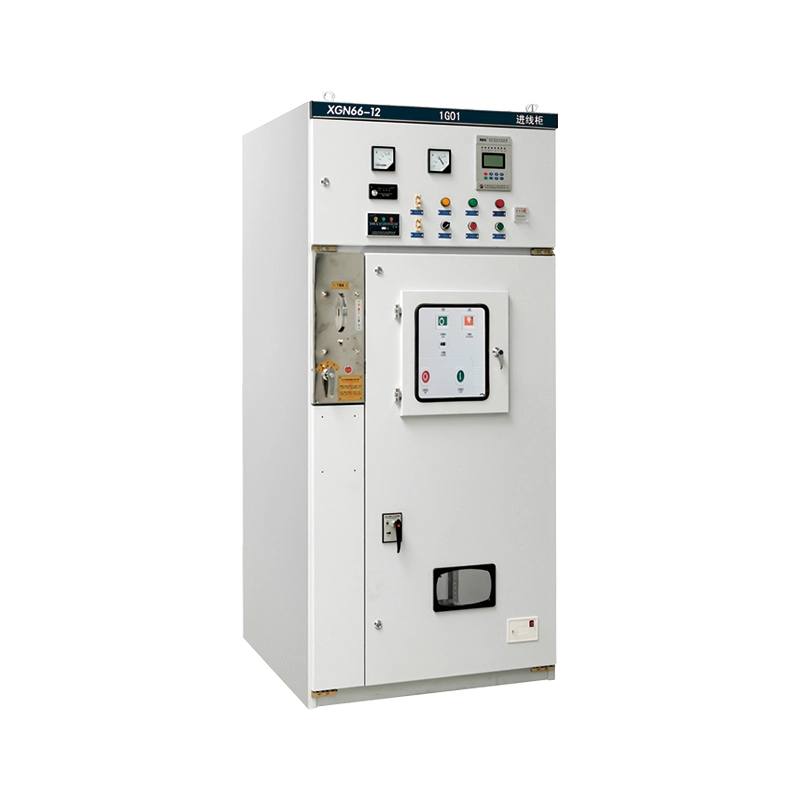

Appareillage de commutation sous boîtier métallique à courant alternatif fixe haute tension

L'appareillage de commutation sous boîtier métallique CA fixe haute tension (modèle : XGN66-12) est un ensemble complet d'appareillages de commutation intérieur isolé dans l'air. Il est conçu pour les systèmes d'alimentation triphasés AC 50/60 Hz fonctionnant à des tensions nominales de 3,6 kV, 7,2 kV et 12 kV.

Contrairement aux variantes débrochables, cet appareillage de commutation fixe CA sous boîtier métallique utilise un disjoncteur à vide monté fixe et un système d'isolation structuré. Cette philosophie de conception simplifie les connexions du circuit principal, améliore la stabilité mécanique et offre une solution rentable sans compromettre la sécurité. L'enceinte est fabriquée à partir de plaques d'acier laminées à froid à haute résistance, soudées et boulonnées pour former une structure robuste qui résiste à la déformation pendant le transport et le fonctionnement. Il sert d'interface essentielle pour recevoir l'énergie électrique du réseau et la distribuer aux transformateurs, moteurs et autres charges haute tension, offrant des fonctions intégrées de contrôle, de mesure et de protection dans un encombrement unique et compact.

Caractéristique du produit et application

Principales fonctionnalités (style questions-réponses)

Q : Qu'est-ce qui rend la conception « fixe » de cet appareillage de commutation sous boîtier métallique CA fixe haute tension meilleure que les types débrochables ?

R : Simplicité et force. Étant donné que les composants principaux sont fixes, les connexions du circuit primaire sont plus robustes et moins sujettes aux problèmes d'usure des contacts associés aux chariots à bras en mouvement. Cette conception permet un volume d'armoire plus petit (près de 50 % plus petit que les conceptions traditionnelles), ce qui la rend parfaite pour les sous-stations intérieures à espace limité. Il offre également généralement un coût d'achat initial inférieur tout en conservant un mécanisme de verrouillage « à cinq épreuves » pour éviter tout mauvais fonctionnement.

Q : Comment Lugao Power assure-t-elle la sécurité du personnel d'exploitation ?

R : La sécurité est intégrée à la mécanique. Leappareillage de commutationest équipé d'un système de verrouillage mécanique obligatoire entre l'interrupteur principal, le sectionneur et les portes de l'armoire. L'appareillage de commutation sous boîtier métallique CA fixe haute tension comporte un point de rupture visible (interrupteur d'isolement), permettant aux opérateurs de confirmer visuellement que l'alimentation est coupée avant la maintenance, conformément aux normes mondiales de sécurité électrique. De plus, les composants tels que le sectionneur GN30-12 sont entièrement enfermés pour éviter toute exposition aux arcs électriques.

Q : Dans quels environnements ce produit peut-il être utilisé ?

R : Ce produit est conçu pour les environnements industriels difficiles. Il fonctionne de manière fiable à des températures allant de -25°C à +40°C et à des altitudes allant jusqu'à 1 000 m (personnalisable pour des altitudes plus élevées). Il est largement utilisé dans :

1. Centrales électriques et sous-stations : en tant qu'unité principale entrante/sortante.

2. Entreprises industrielles et minières : pour contrôler les machines lourdes et les transformateurs.

3. Immeubles de grande hauteur : Pour les salles de distribution électrique dans les sous-sols ou les étages techniques.

4. Énergie renouvelable : Comme point de synchronisation pour les parcs éoliens ou solaires.

Q : Cet appareillage de commutation sous boîtier métallique CA fixe haute tension prend-il en charge une maintenance facile ?

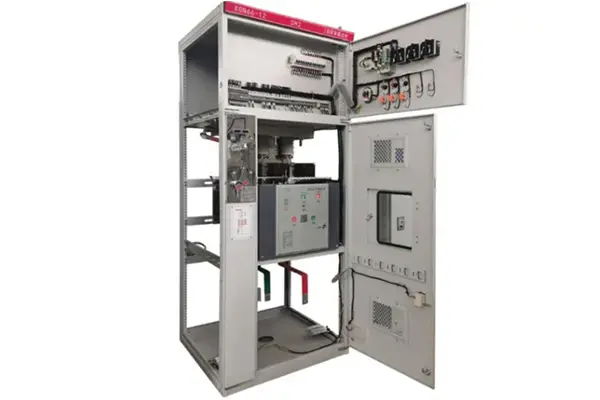

R : Absolument. Bien qu'elle soit « réparée », la maintenance est simple. Le panneau avant permet un accès facile au compartiment disjoncteur et la chambre du jeu de barres est isolée en haut. Le remplacement des fusibles (dans les combinaisons de fusibles) est simple et sûr.

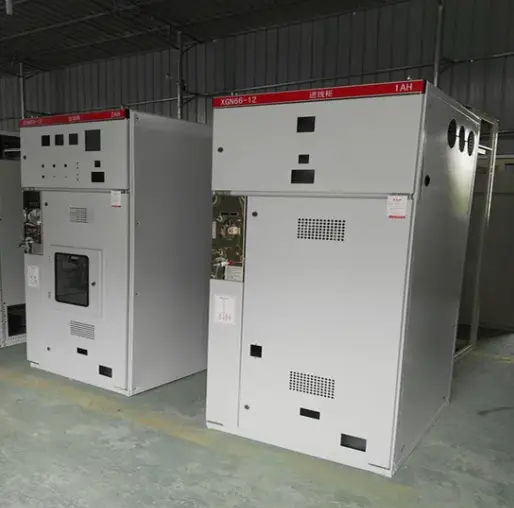

Détails de production et assurance qualité

Savoir-faire technique

● Fabrication avancée : le boîtier métallique est traité à l'aide de machines de poinçonnage, de pliage et de cisaillement CNC, garantissant une haute précision et interchangeabilité. Le cadre est assemblé avec des boulons à haute résistance, éliminant la déformation due au soudage.

● Performance d'isolation : le système utilise l'air comme moyen isolant principal. Cependant, grâce à l'espacement optimisé des phases des jeux de barres et à l'utilisation d'isolateurs à grande ligne de fuite, l'appareillage de commutation sous enveloppe métallique CA fixe haute tension réussit facilement le test de tension de tenue à fréquence industrielle de 42 kV.

● Mécanisme de verrouillage : Nous utilisons un système de verrouillage fiable à « cinq préventions » :

1. Empêche la fermeture du disjoncteur si le sectionneur de terre est fermé.

2. Empêche la fermeture du sectionneur de terre si le disjoncteur est fermé.

3. Empêche l'ouverture des panneaux avant/arrière si le disjoncteur est sous tension.

Certifications

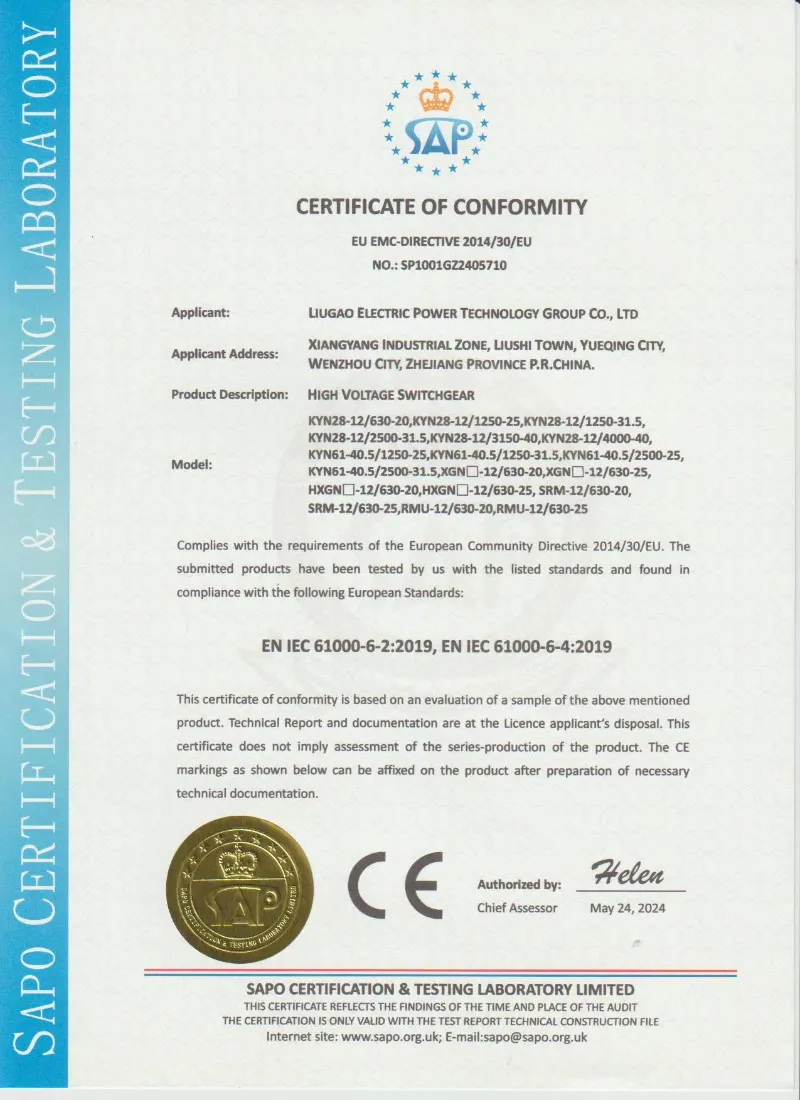

● Lugao Power Co., Ltd.adhère à des directives internationales strictes. Notre série XGN66-12 est entièrement testée et est conforme à la norme CEI 62271-200 (appareillage de commutation et de contrôle sous enveloppe métallique CA). Nous détenons également les certifications ISO 9001 pour notre site de production, garantissant une qualité constante.

Paramètre de produit (spécification)

Il est essentiel de sélectionner la bonne note. Pour un transformateur de 1 000 kVA à 12 kV, nous recommandons un courant nominal de 630 A avec une capacité de tenue de courte durée de 25 kA pour gérer efficacement les courants de défaut potentiels. Consultez nos ingénieurs pour les calculs spécifiques à la charge.

Pourquoi choisir Lugao Power Co., Ltd.?

Une expertise avérée en export :Avec plus de 500 unités déployées avec succès aux Philippines, au Vietnam, en Arabie Saoudite et au Nigeria au cours des 5 dernières années, nos solutions d'emballage (y compris des caisses en acier renforcé et un film anticorrosion VCI) sont testées pour le fret maritime longue distance et le stockage portuaire humide.

Véritable personnalisation :Au-delà de la correspondance des couleurs RAL, nous proposons des rapports CT/VT et des configurations de contacts auxiliaires sur mesure pour s'adapter à vos schémas de relais de protection existants (compatibles ABB/Siemens/Schneider).

Chaîne d'approvisionnement agile :En tirant parti de notre écosystème de composants local, nous garantissons un délai de livraison de 15 à 20 jours, nettement plus rapide que nos homologues européens, sans sacrifier la qualité des composants clés (ampoules sous vide VS1/ZN63).

Réponse après-vente

Ligne d'assistance :Questions techniques répondues dans les 2 heures (24h/24 et 7j/7).

Logistique des pièces de rechange :Pièces de rechange critiques expédiées via DHL/FedEx dans les 48 heures.

Documentation numérique :Nous fournissons des schémas de câblage en anglais complet, des SLD et des manuels d'utilisation via un lien cloud avant le départ du navire, permettant à votre équipe de site de se préparer à l'avance.
