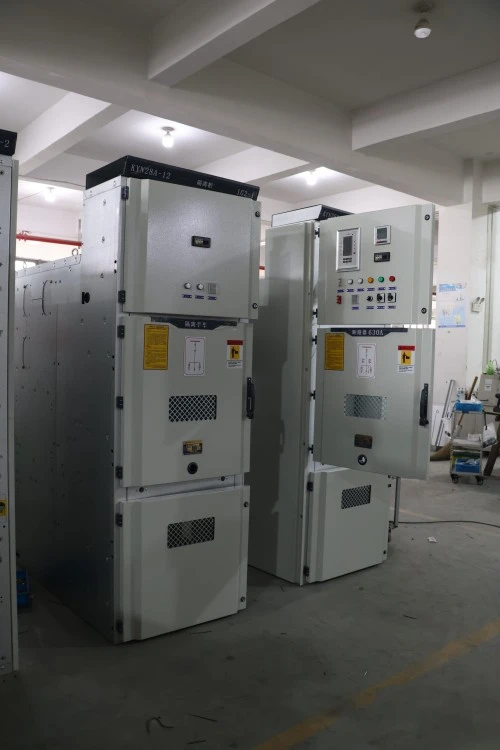

Appareillage de commutation haute tension à verrouillage à cinq préventions de type central KYN

L'appareillage de commutation haute tension à verrouillage à cinq préventions de type KYN Center est un appareillage de commutation de type débrochable entièrement assemblé, sous boîtier métallique, principalement utilisé dans les systèmes d'alimentation CA triphasés de 3,6 kV à 12 kV. Il est conçu pour les configurations à jeu de barres simple ou double avec des applications de départ de dérivation.

Quel est cet équipement ?

Cet équipement est une armoire de distribution d'énergie haute tension qui abrite des disjoncteurs, des sectionneurs, des interrupteurs de mise à la terre, des transformateurs de courant, des transformateurs de tension et des relais de protection. Sa caractéristique déterminante est le mécanisme de « verrouillage à cinq préventions », qui empêche physiquement :

1. Fermeture avec interrupteur de mise à la terre fermé

2. Ouverture du capot avant avec le disjoncteur fermé

3. Insertion ou retrait du disjoncteur lorsque l'interrupteur est fermé

4. Fonctionnement de l'interrupteur de mise à la terre lorsqu'il est sous tension

5. Fermeture du disjoncteur sans alimentation de commande

Qu'est-ce que ça fait ?

Il reçoit en toute sécurité l'énergie électrique d'un transformateur ou d'une ligne entrante et la distribue aux lignes sortantes telles que les moteurs, les transformateurs, les batteries de condensateurs ou les sous-stations secondaires. L'appareillage de commutation haute tension à verrouillage à cinq préventions de type KYN Center constitue l'épine dorsale des réseaux industriels et utilitaires moyenne tension.

Répartition du code du modèle :

● KYN – K : blindé Y : type débrochable N : intérieur

● Type de centre – Configuration modulaire du disjoncteur central

● Verrouillage à cinq préventions – Protection contre les erreurs mécaniques et électriques

● Appareillage haute tension – Jusqu'à 12 kV

Paramètre de produit (spécification)

Caractéristique du produit et application

1. Haute sécurité – Verrouillage à cinq préventions

L'appareillage de commutation haute tension à verrouillage à cinq préventions de type KYN Center comprend des verrouillages mécaniques obligatoires entre le disjoncteur, les contacts d'isolement, l'interrupteur de mise à la terre et les panneaux avant. Cela élimine le risque d’erreur de l’opérateur – la cause n°1 des incidents d’arc électrique.

2. Construction modulaire compacte

Le chariot du disjoncteur débrochable coulisse en douceur sur des rails avec trois positions distinctes : fonctionnement, test/isolement et retrait. Cela permet la maintenance sans mettre hors tension l’ensemble du jeu de barres – un avantage essentiel pour les centres de données et les hôpitaux.

3. Surveillance et contrôle intelligents

Les IED intelligents (relais) en option fournissent :

● Surveillance du courant, de la tension et de la puissance en temps réel

● Protection contre les surintensités, les défauts à la terre et directionnelle

● Communication RS485/Modbus ou CEI 61850

● Ouverture/fermeture à distance via SCADA

● Des capteurs de température et d'humidité standard à l'intérieur du compartiment du disjoncteur empêchent la condensation.

4. Fiabilité mécanique élevée

● Durée de vie du mécanisme du disjoncteur : 30 000 opérations (sans entretien)

● Contacts auxiliaires : Alliage argent-nickel pour plus de 10 000 opérations électriques

● Contacts de sectionnement primaires : Cuivre argenté avec pression à ressort

Domaines d'application

Détails de production

1. Fabrication du boîtier

● Acier laminé à froid de 2,0 mm (revêtu de zinc) ou acier inoxydable de 1,5 mm

● Découpé au laser et plié CNC pour plus de précision

● Châssis soudé avec revêtement en poudre résistant à la corrosion (norme RAL 7035)

2. Mécanisme de verrouillage à cinq préventions

● Plaques à came en acier et tiges de verrouillage (pas de pièces en plastique)

● Testé pendant 10 000 cycles de verrouillage sans défaillance

● Comprend un verrouillage à clé pour les panneaux entrants/sortants et de liaison

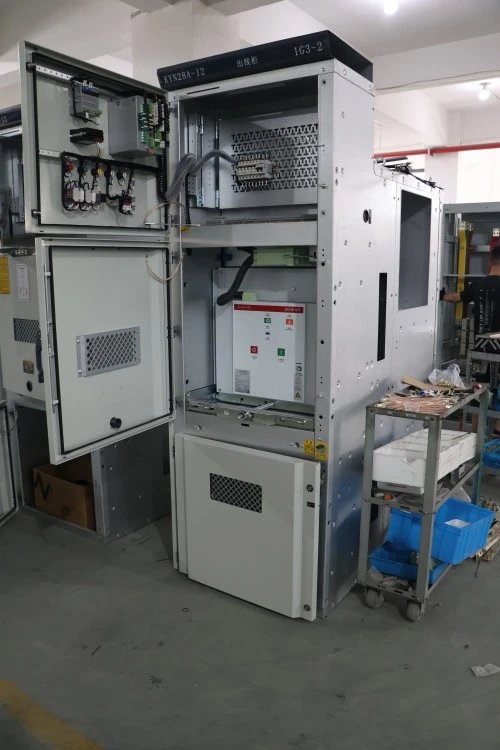

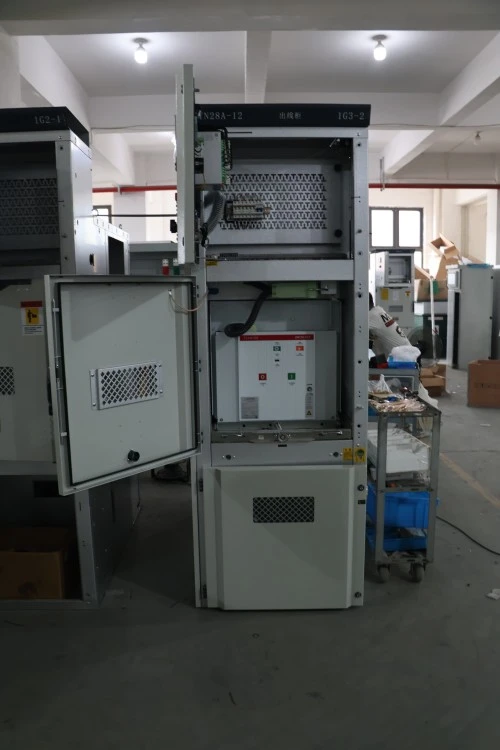

3. Chariot disjoncteur

● Châssis débrochable avec verrouillage trois positions

● Sectionneurs primaires à alignement automatique

● Prise secondaire avec 16 à 32 circuits de commande

4. Système de jeu de barres

● Cuivre E-Cu à haute conductivité (qualité ETP)

● Joints argentés avec rondelles Belleville

● Isolation thermorétractable pour l'isolation des phases

5. Compartiment pour câbles

● Espace généreux pour jusqu'à 4 câbles de 240 mm² par phase

● Support de serrage de câble amovible

● Disposition pour TC homopolaire

6. Tests en usine

● Test de tenue diélectrique à 100 %

● Test de fonctionnement mécanique (50 cycles minimum)

● Mesure de décharge partielle (≤5 pC à 1,2× tension nominale)

● Mesure de résistance de contact (micro-ohmmètre)

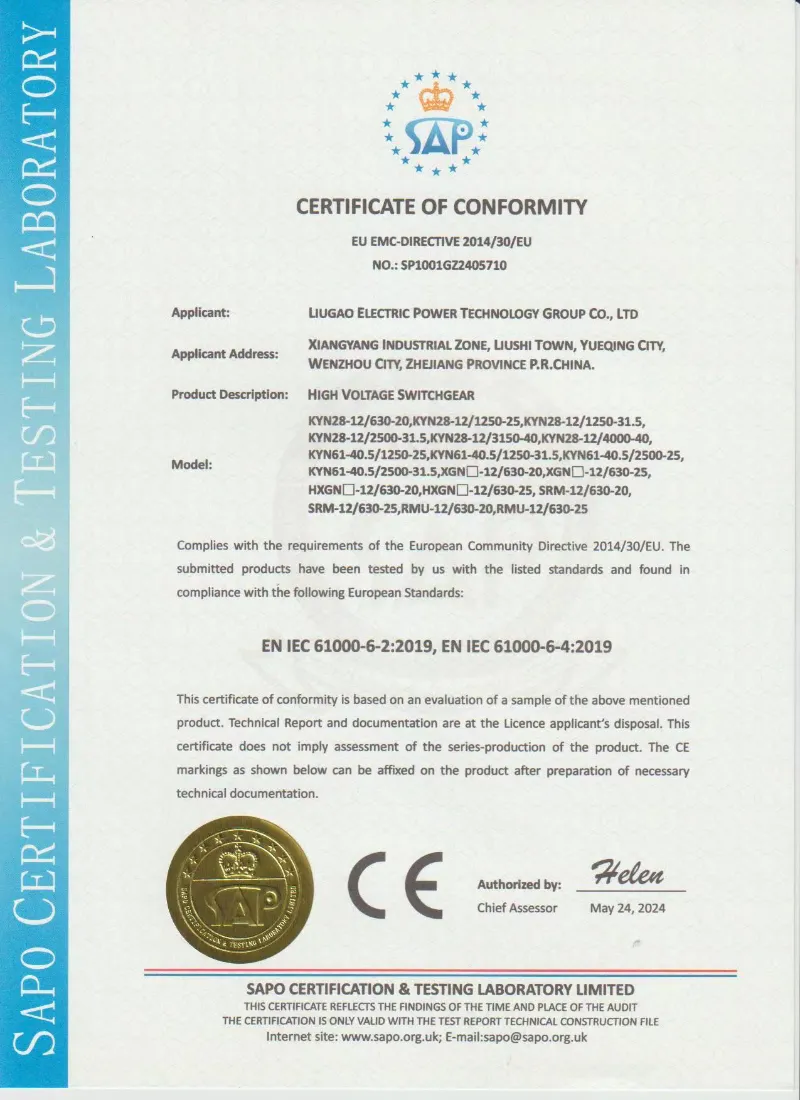

7. Certification et assurance qualité

● Testé de type conformément aux normes GB/T 3906, CEI 62271-200 et DL/T 404

● Test d'arc interne (IAC AFLR 40kA/1s)

● Fabrication certifiée ISO 9001 : 2015

● Rapport de test de routine inclus avec chaque panneau

Pourquoi choisir Lugao Power Co., Ltd. plutôt que ses concurrents ?

Questions courantes des clients

Q1 : Cet appareillage de commutation haute tension à verrouillage à cinq préventions de type KYN Center peut-il être utilisé pour les systèmes 24 kV ?

R : Non, le KYN standard est évalué jusqu'à 12 kV. Pour 24 kV, nous proposons la variante KYN28-24 avec un dégagement d'isolation accru. Veuillez préciser la tension de votre système lors de la demande de devis.

Q2 : Fournissez-vous le disjoncteur à vide dans le cadre de l'appareillage de commutation à revêtement métallique KYN ?

R : Oui, chaque panneau est livré entièrement assemblé avec un disjoncteur à vide testé en usine (type VS1). Nous proposons également des alternatives compatibles telles que ABB VD4, Siemens 3AH ou Schneider HVX si vous préférez.

Q5 : Pouvez-vous fournir une gamme complète d'appareillages de commutation, comprenant des panneaux d'arrivée, de mesure, d'alimentation et de condensateurs, le tout en tant qu'appareillage de commutation sous enveloppe métallique KYN ?

R : Absolument. Nous concevons et fabriquons des gammes complètes avec tous les compartiments auxiliaires, connexions de jeux de barres et verrouillages inter-panneaux requis. Envoyez simplement votre schéma unifilaire.

Q6 : Quelle documentation fournissez-vous ?

R : Pour chaque appareillage KYN, nous fournissons : un plan d'agencement général, un schéma de câblage, une nomenclature, un rapport de test, un manuel d'instructions et une matrice de verrouillage, le tout en anglais (ou dans votre langue locale).

Q7 : Le champ de verrouillage à cinq préventions est-il réglable ?

R : Non – et c’est intentionnel. Le verrouillage est réglé et scellé en usine pour empêcher toute altération. Cependant, nous fournissons des dessins mécaniques clairs afin que votre équipe comprenne la logique. Si vous avez besoin de modifications, contactez notre service d’ingénierie.

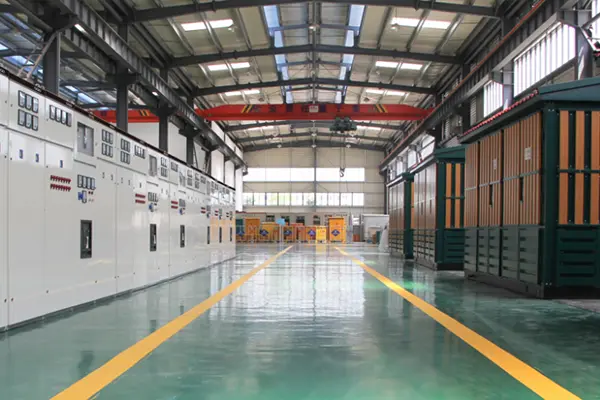

Capacité de fabrication

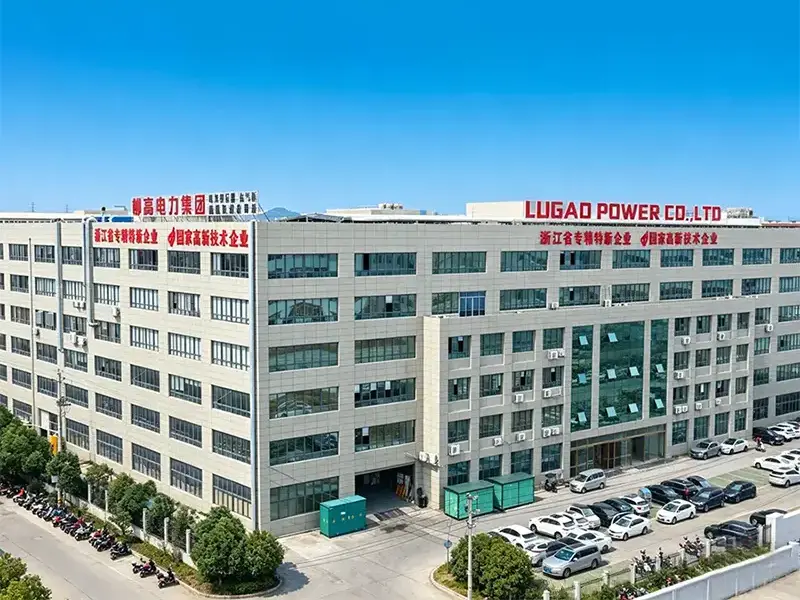

Lugao Power Co., Ltd.fabrique des appareils de commutation haute tension à verrouillage à cinq préventions de type centre KYN dans une installation de production moderne équipée d'équipements avancés de fabrication, d'assemblage et de test haute tension. Chaquepanneau d'appareillageest produit selon un système de gestion de la qualité ISO 9001 strict, garantissant une qualité constante, des performances fiables et une conformité totale aux normes internationales.
