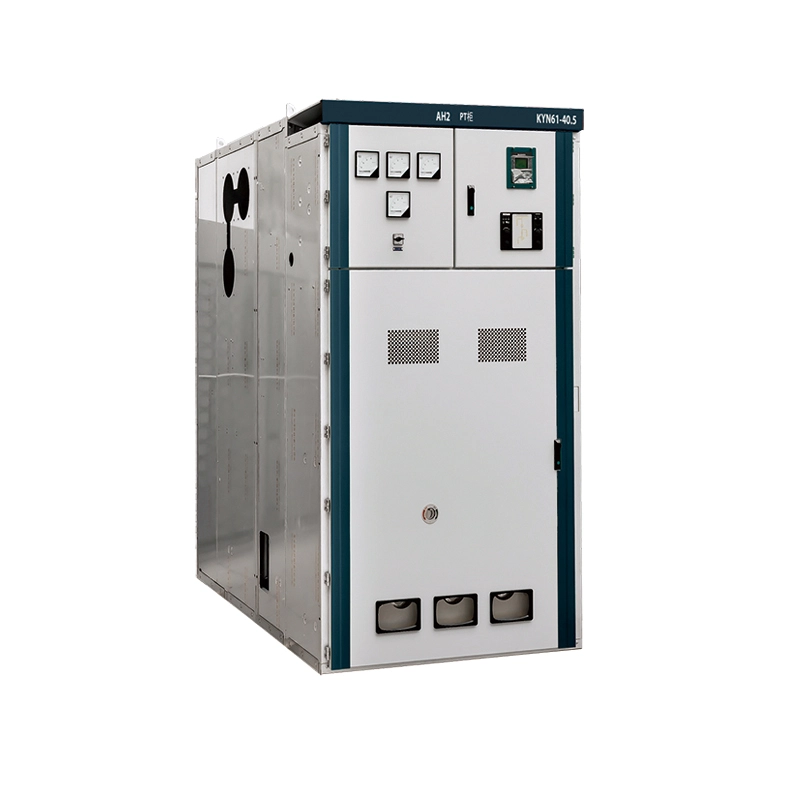

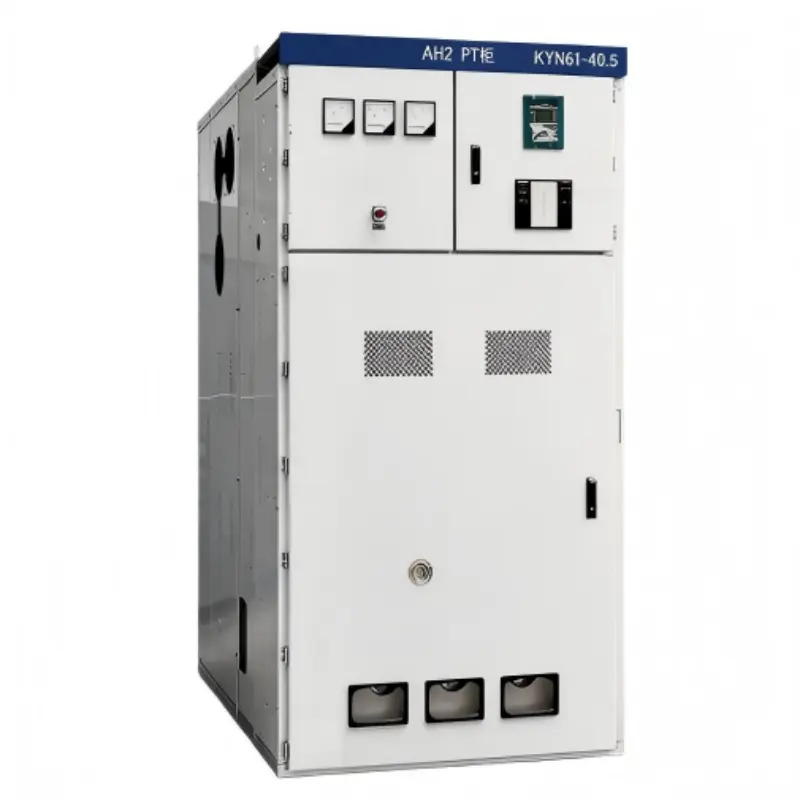

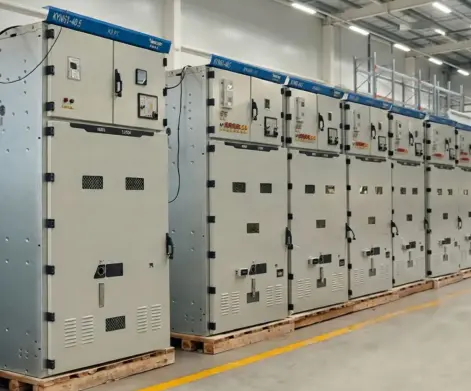

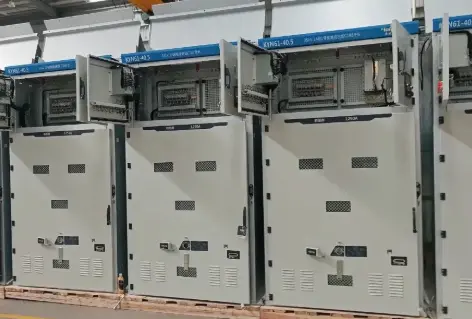

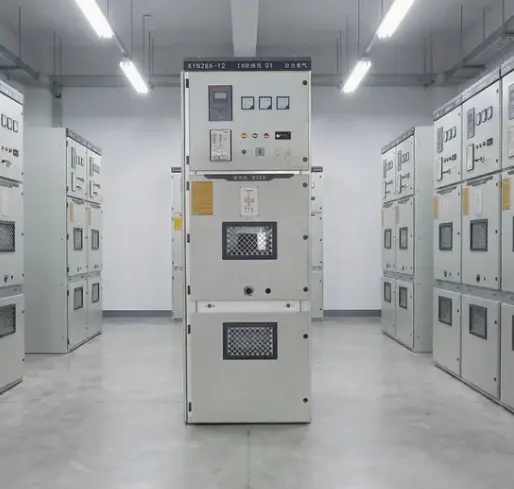

Appareillage de commutation à panneau isolé dans l'air haute tension KYN

Qu'est-ce que l'appareillage de commutation à panneau isolé dans l'air haute tension KYN ?

L'appareillage de commutation est un ensemble d'appareillage de commutation moyenne tension d'intérieur, gainé de métal et isolé dans l'air, conçu pour les systèmes d'alimentation CA triphasés fonctionnant entre 3,6 kV et 40,5 kV, 50 Hz ou 60 Hz.

La désignation « KYN » suit la dénomination standard nationale chinoise

K – recouvert de métal

Y – type de charrette à bras

N – intérieur

Contrairement aux appareillages à isolation gazeuse (GIS) qui utilisent du SF6, la série KYN s'appuie sur l'air atmosphérique comme milieu diélectrique principal entre les pièces sous tension et la terre.

Que peut-il faire ?

Cet appareillage de commutation à panneau isolé dans l'air haute tension KYN sert de centre central pour contrôler, protéger et isoler les équipements électriques haute tension. Ses fonctions principales comprennent :

1. Recevoir et distribuer l'énergie électrique – Le jeu de barres principal reçoit l'énergie entrante d'un transformateur ou d'un générateur, puis la distribue à plusieurs départs. Chaque chargeur peut être commuté indépendamment.

2. Protégez-vous contre les défauts électriques – Les disjoncteurs à vide intégrés (logés dans un chariot à bras amovible) se déclenchent automatiquement en quelques millisecondes lors de la détection de conditions de surcharge, de court-circuit ou de défaut à la terre. Les transformateurs de courant détectent le défaut ; les relais de protection déclenchent la commande de déclenchement.

3. Isoler l'équipement pour la maintenance – Le chariot à bras peut être débroché vers une position « déconnectée », créant un espace d'air visible entre le disjoncteur et les contacts primaires fixes. Les volets se ferment automatiquement sur les contacts fixes sous tension, permettant une inspection sûre du disjoncteur sans mettre hors tension l'ensemble du jeu de barres.

4. Assurer une mesure et une surveillance en temps réel – Les transformateurs de courant (CT) et les transformateurs de tension (VT) montés dans le compartiment des câbles alimentent les ampèremètres, les voltmètres, les analyseurs de qualité de l'énergie et les unités terminales distantes (RTU).

5. Permettre une mise à la terre sûre – Un sectionneur de terre à commande manuelle, mécaniquement verrouillé avec la position du chariot à bras, permet de mettre à la terre le côté câble en toute sécurité avant le début des travaux de maintenance.

6. Coordonner avec les relais de protection – Les relais modernes basés sur un microprocesseur (en option) fournissent une protection directionnelle contre les surintensités, un différentiel, un défaut de terre restreint et une protection contre les pannes de disjoncteur. La communication via Modbus ou IEC 61850 permet l'intégration dans les systèmes SCADA.

Essentiellement, l'appareillage de commutation à panneaux isolés dans l'air haute tension KYN est le cheval de bataille des réseaux moyenne tension : robuste, transparent (isolé par l'air pour que vous puissiez voir ce qui se passe) et économique pour les installations intérieures.

Paramètres du produit

Avantages du produit

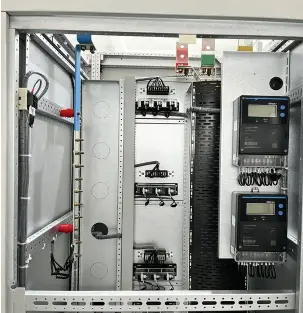

1. Véritable construction revêtue de métal avec compartimentation

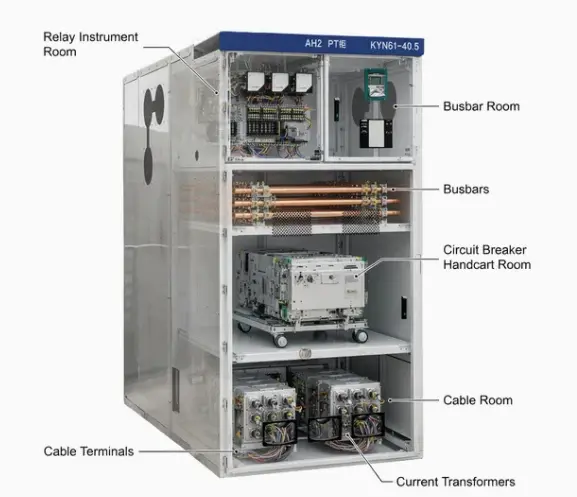

Notre appareillage KYN divise le panneau en quatre compartiments entièrement séparés :

● Compartiment jeu de barres (haut arrière)

● Compartiment pour chariot à bras (milieu avant)

● Compartiment pour câbles (en bas à l'arrière)

● Compartiment à instruments basse tension (en haut à l'avant)

Chaque compartiment est séparé par des barrières en acier galvanisé de 3 mm d'épaisseur avec couvercles d'accès boulonnés. Cette ségrégation permet :

● Confinement des défauts – Si un arc interne se produit dans un compartiment, il ne peut pas se propager aux compartiments adjacents. Notre conception a réussi les tests IAC AFLR jusqu'à 40 kA pendant 1 seconde.

● Sécurité du personnel – Les opérateurs peuvent ouvrir la porte du compartiment disjoncteur pour accéder aux chariots à bras tandis que les jeux de barres restent sous tension mais entièrement enfermés derrière des barrières en acier fixes.

● Maintenance parallèle – Les travaux de terminaison de câble peuvent se poursuivre pendant que le compartiment du disjoncteur est en cours d'entretien.

2. Obturateurs automatiques pour la protection contre les contacts en direct

Lorsque le chariot passe de la position connectée à la position test, les volets en acier inoxydable glissent automatiquement sur les contacts primaires fixes (côtés ligne et charge). Principales caractéristiques :

● Matériau – acier inoxydable de 3 mm d'épaisseur (pas d'aluminium ni de plastique)

● Fonctionnement – ​​Entraînement par ressort, sécurité intégrée (les volets se ferment même si le ressort du mécanisme se brise – assistance par gravité)

● Verrouillage – Les volets ne peuvent pas être ouverts manuellement à moins que le chariot à bras soit retiré et qu'un outil de déverrouillage spécial soit utilisé (empêche tout accès non autorisé)

● Isolation – Les volets sont recouverts de 2 mm d'époxy isolant sur la face arrière pour éviter les tensions induites.

3. Isolation de l’air – Pas de gaz SF6

Contrairement à l'appareillage à isolation gazeuse (GIS), l'appareillage à panneaux isolés dans l'air haute tension KYN utilise uniquement l'air atmosphérique comme moyen isolant. Cela offre de multiples avantages :

● Zéro émission de gaz à effet de serre – le SF6 a un potentiel de réchauffement climatique 23 500 fois supérieur à celui du CO2. Les régulateurs de l’UE et de nombreux États américains restreignent l’utilisation du SF6. KYN isolé à l’air est le choix évolutif.

● Aucun équipement de manipulation de gaz requis : GIS a besoin de chariots à gaz coûteux, de manomètres, de détecteurs de fuites et de techniciens certifiés pour le remplissage. KYN n’a besoin de rien de tout cela.

● Entrefers visuellement vérifiables – Les opérateurs peuvent voir les contacts ouverts ou l'espace entre le chariot à bras et les contacts fixes. Les équipements SF6 cachent tout derrière des enceintes étanches.

● Coût du cycle de vie réduit – Pas de recharges de gaz, pas de tests d'humidité périodiques, pas de remplacement de joint. L'air est gratuit.

5. Capacité élevée de tenue aux courts-circuits

NotreAppareillage KYNréalise :

● Courant de tenue de courte durée nominal – jusqu'à 50 kA pendant 3 secondes

● Courant de tenue de crête nominal – jusqu'à 125 kA

● Classification de l'arc interne – IAC AFLR 40kA/1s (accessible avant, latéral, arrière)

Ces valeurs nominales dépassent les exigences typiques des services publics (généralement 25 kA ou 31,5 kA pendant 3 secondes). La haute capacité de tenue vient de :

● Supports de support de jeu de barres de 2,5 mm pliés en double

● Barres omnibus en cuivre plaqué argent avec un couple de serrage minimum de 70 Nm

● Manchons de jeu de barres isolés pour éviter les contournements entre phases sous l'effet des vibrations.

Caractéristiques du produit

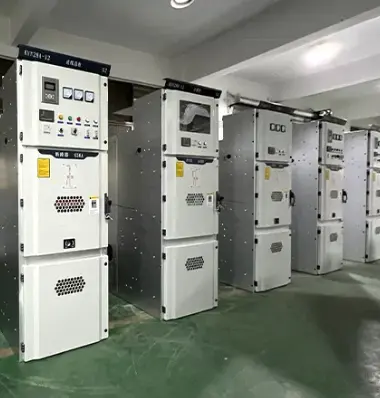

Détails de production

Cadre et boîtier

1. Matériau : cadre en acier laminé à froid de 2,5 mm ; barrières de compartiment de 3,0 mm

2. Formage : Découpé au laser, poinçonné CNC, soudé MIG robotisé

3. Revêtement : Processus en neuf étapes – apprêt E-coat + revêtement en poudre polyester, épaisseur 100-120 μm. Brouillard salin >1000 heures

4. Couleur : norme RAL 7035 (gris clair)

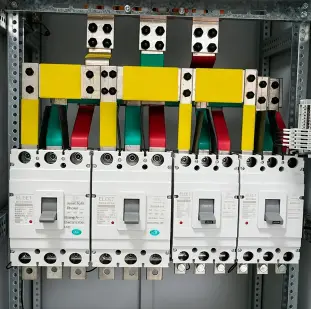

Système de jeu de barres

1. Cuivre : 99,95 % E-Cu, conductivité ≥58 MS/m

2. Joints : Argentés (10µm) + rondelles Belleville, serrées à 70Nm avec marquage peinture rouge

3. Isolation : Manchons ignifuges thermorétractables, décharge partielle <5 pC à 15 kV

4. Isolateurs de support : Époxy avec charge de silice, ligne de fuite ≥20 mm/kV

Fabrication de charrettes à bras

1. Châssis : noir enduit de poudre ; quatre rouleaux en nylon MoS2 (capacité de charge 500 kg chacun)

2. Racking : Vis mère Acme, 10 tours test-connecté, couple <15 Nm

3. Montage du disjoncteur : boulonnage direct pour Lugao VCB ou ABB VD4/Siemens 3AH

4. Contacts auxiliaires : 8NO+8NC, argent-nickel, 10A à 250V AC

Emballage, expédition et service après-vente

Emballage et expédition

Chaque armoire de commutation à revêtement métallique isolée par l'air KYN est protégée par un film résistant à l'humidité, de la mousse ou des protections d'angle, et emballée dans des caisses en bois d'exportation ou des palettes renforcées selon les exigences d'expédition. Les chariots à main, les instruments et les accessoires des disjoncteurs à vide peuvent être fixés ou protégés séparément pour réduire les mouvements pendant le transport. L’expédition peut être organisée par fret maritime ou terrestre selon la destination du projet.

Service après-vente

Lugaofournit une assistance technique pour l'installation, la mise en service et le fonctionnement conformément au contrat de commande confirmé. Les dessins électriques, les schémas de câblage secondaire, les instructions de fonctionnement et les rapports de tests de routine peuvent être fournis avant expédition. Les conditions de garantie et l'assistance en matière de pièces de rechange sont fournies conformément au contrat et à l'accord technique confirmé.
