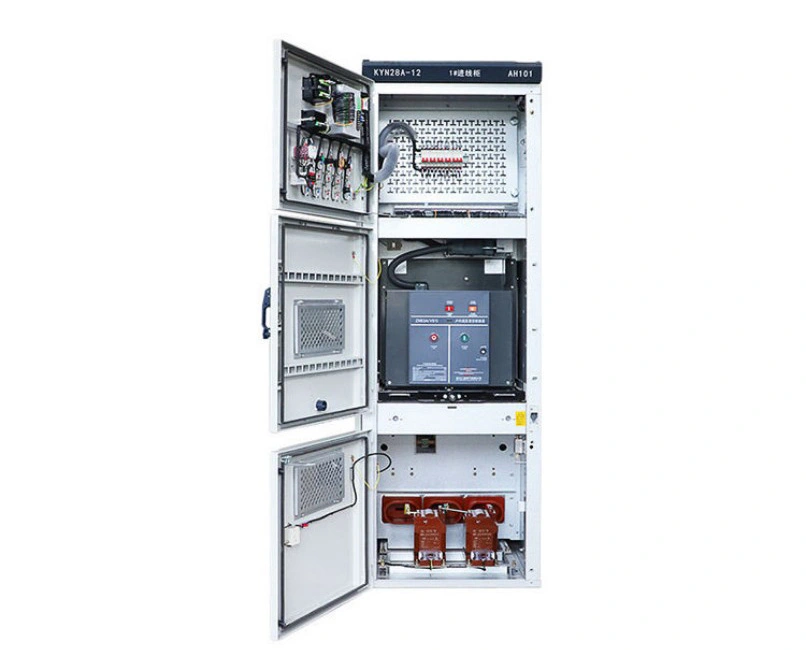

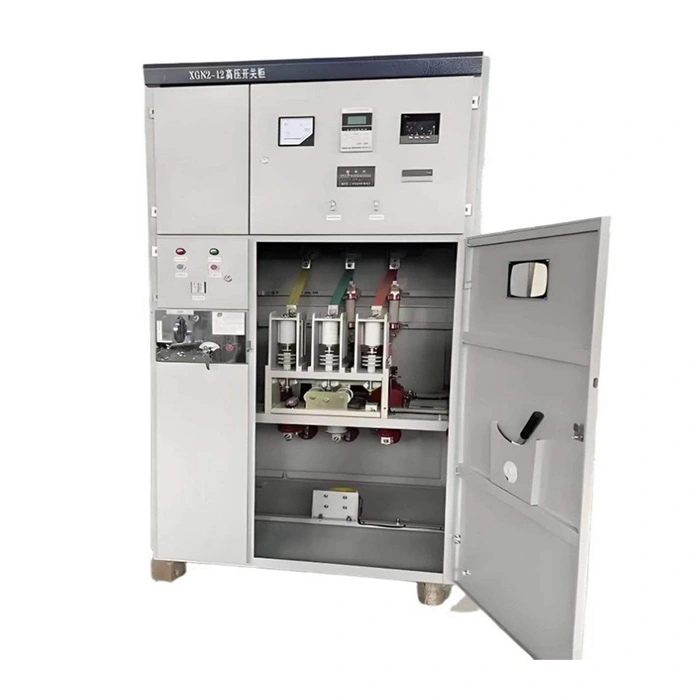

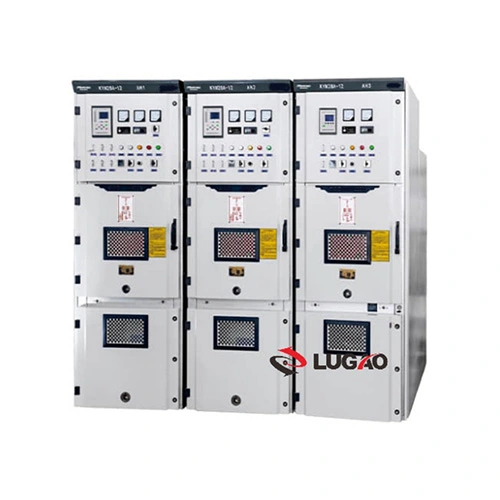

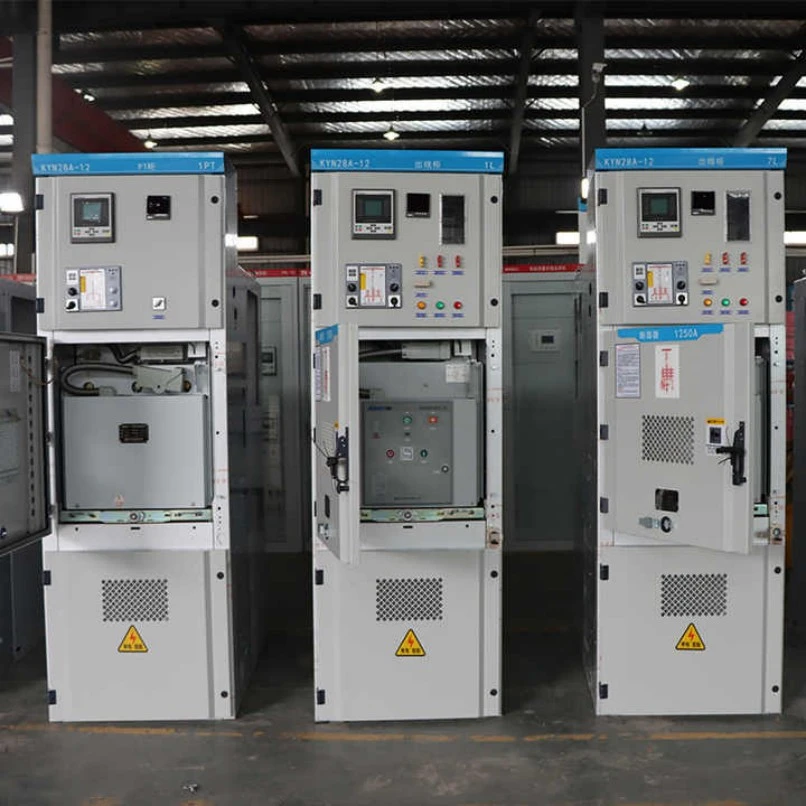

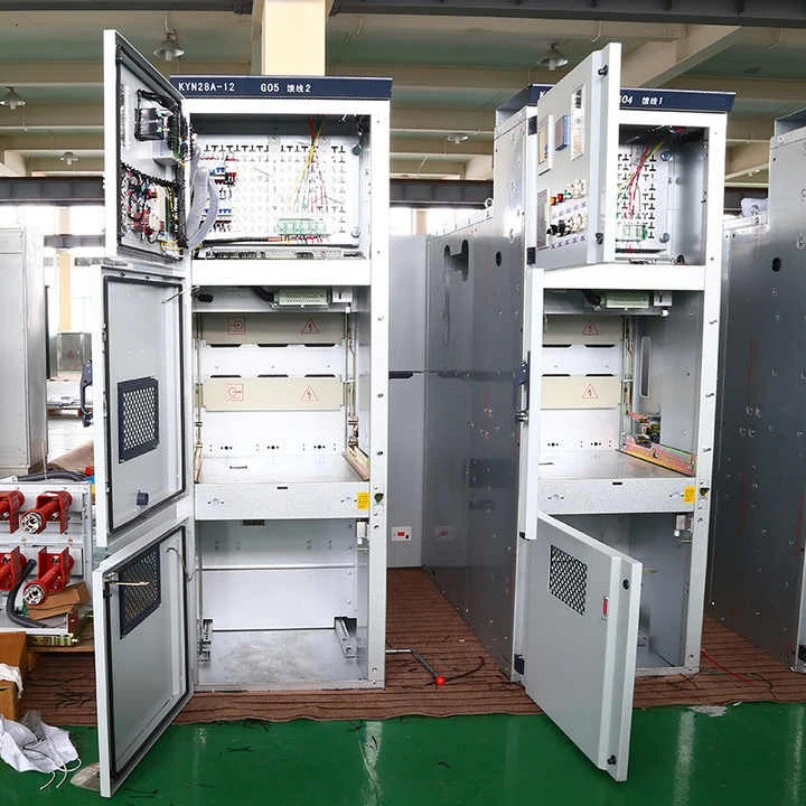

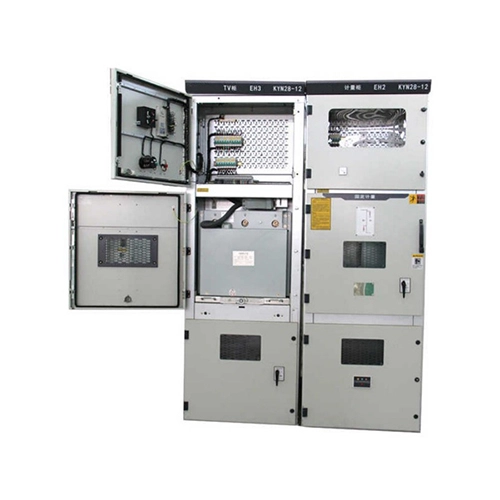

Appareillage de commutation de panneau de carte haute tension fixe de type chariot à bras

L'appareillage de commutation à panneau haute tension fixe de type chariot à bras est un boîtier métallique,appareillage moyenne tension isolé dans l'airensemble conçu pour les systèmes à simple jeu de barres et à double jeu de barres. Mais qu’est-ce que ce produit exactement et que peut-il apporter à votre infrastructure électrique ?

Qu'est-ce que c'est :

Il s'agit d'une conception hybride qui combine un boîtier à panneau fixe avec un mécanisme de chariot amovible pour les dispositifs de commutation principaux (tels que les disjoncteurs à vide, les contacteurs ou les VSD). Le chariot à bras peut être physiquement roulé dans et hors du panneau, tandis que les jeux de barres, les câbles et les composants auxiliaires restent fixés dans l'enceinte. Cette conception est normalisée selon les normes CEI 62271-200 et GB3906 pour des tensions nominales de 3 kV à 40,5 kV.

Ce qu'il peut faire :

● Contrôler le flux d'énergie : il connecte ou déconnecte en toute sécurité les charges haute tension telles que les transformateurs, les moteurs et les batteries de condensateurs.

● Fournit une protection contre les défauts : les relais de protection et les disjoncteurs intégrés se déclenchent automatiquement en cas de surcharge, de court-circuit ou de défaut à la terre.

● Permettre une maintenance en toute sécurité : le chariot à main peut être retiré dans une position isolée et mise à la terre, créant un entrefer visible, permettant aux techniciens de travailler sur le disjoncteur sans mettre hors tension l'ensemble du jeu de barres.

● Mesurer et surveiller : les transformateurs de courant, les transformateurs de tension et les compteurs numériques montés sur le panneau fournissent des données en temps réel sur l'état du système.

● Verrouillage sécurisé : les verrouillages mécaniques et électriques empêchent les erreurs humaines telles que la fermeture du disjoncteur lorsque le chariot à bras est à mi-chemin ou l'accès à des compartiments sous tension.

En bref, cet appareillage de commutation à panneau haute tension fixe de type chariot à bras agit comme le gardien de votre réseau haute tension : sûr, flexible et durable pendant plus de 20 ans de service.

Paramètres du produit (spécification)

Vous trouverez ci-dessous le tableau des spécifications techniques détaillées de notre appareillage de commutation à panneau haute tension fixe de type chariot à bras. Toutes les valeurs se réfèrent à des modèles typiques de 12 kV ; autres tensions disponibles sur demande.

Fonctionnalité et application du produit (format questions-réponses)

Q1 : Qu'est-ce qui rend la conception d'un chariot à bras meilleure qu'un appareillage de commutation entièrement fixe ?

R : La conception du chariot à bras permet au dispositif de commutation principal (disjoncteur à vide) d'être physiquement retiré du panneau pour l'entretien ou le remplacement tandis que les jeux de barres du panneau restent sous tension. Cela réduit les temps d’arrêt de quelques heures à quelques minutes. En revanche, les appareillages fixes nécessitent souvent de mettre hors tension une section entière pour accéder au disjoncteur. Notre appareillage de commutation à panneau haute tension fixe de type chariot à bras vous offre le meilleur des deux mondes : des barres omnibus fixes pour la robustesse et des disjoncteurs de chariot à bras pour la facilité d'entretien.

Q2 : Comment garantit-il la sécurité de l’opérateur pendant le soutirage ?

R : Notre appareillage de commutation comprend cinq verrouillages obligatoires :

1. Le disjoncteur ne peut pas être fermé à moins que le chariot à bras ne soit en position « fonctionnement » (connecté).

2. Le chariot à bras ne peut pas être déplacé de « déconnecté » à « connecté » à moins que le disjoncteur ne soit ouvert.

3. Le sectionneur de terre ne peut être fermé que lorsque le chariot est en position « test/déconnecté ».

4. La porte du compartiment câbles ne peut être ouverte que lorsque le sectionneur de mise à la terre est fermé.

5. Le chariot à bras ne peut pas être inséré ou retiré lorsque le marteau est fermé. Ces verrouillages sont à la fois mécaniques et électriques – de par leur conception, à sécurité intégrée.

Q3 : L'appareillage de commutation à panneau haute tension fixe de type chariot à bras peut-il être utilisé à l'extérieur ?

R : Le boîtier standard est IP4X, adapté aux sous-stations intérieures. Pour les applications extérieures, nous fournissons des boîtiers supplémentaires résistants aux intempéries ou des kiosques classés IP54. De nombreux clients installent nos appareillages de commutation à l'intérieur de sous-stations conteneurisées ou de petits bâtiments préfabriqués à proximité de parcs éoliens ou de centrales solaires.

Q4 : Quelles sont les applications les plus courantes de cet appareillage ?

R : Cet appareillage de commutation à panneau haute tension fixe de type chariot à bras est largement utilisé dans :

● Sous-stations électriques (distribution primaire et secondaire).

● Installations industrielles (aciéries, cimenteries, pétrochimie) – pour le contrôle des moteurs et la protection des transformateurs.

● Bâtiments commerciaux (hôpitaux, centres de données, aéroports) – où une grande fiabilité est requise.

● Énergie renouvelable (parcs solaires, parcs éoliens) – sous forme de panneaux de connexion au réseau.

● Opérations minières : suffisamment robustes pour les environnements poussiéreux et humides.

● Alimentation électrique de traction ferroviaire – sur systèmes 27,5 kV ou 2 × 25 kV.

Détails de production

1. Matériau et revêtement du boîtier

● Matériau : tôle d'acier galvanisé de haute qualité de 2 mm d'épaisseur (importée de Baosteel), pliée par des cintreuses CNC. Les bords doublement pliés augmentent la rigidité.

● Revêtement : Revêtement poudre époxy-polyester (épaisseur minimum 80µm) après sablage selon la norme SA 2.5. Couleur RAL 7035 (gris clair). Test au brouillard salin >500 heures – pas de corrosion.

2. Mécanisme de charrette à bras

● Matériel : Rouleaux en nylon haute résistance + rails en acier inoxydable.

● Fonctionnement : mécanisme à vis à visser/dévisser avec conception anti-jeu. Chaque chariot à bras est testé pour 2000 cycles de soutirage complets.

● Indicateurs de position : Rouge (connecté), vert (test), jaune (déconnecté), visible à 5 mètres.

3. Volets (barrières de sécurité automatiques)

● Lorsque le chariot est retiré, des volets métalliques à ressort recouvrent automatiquement les contacts primaires fixes. Cela évite tout contact accidentel des doigts avec des pièces sous tension. Nos volets sont en alliage d'aluminium de 3 mm avec traitement anti-corrosion.

4. Système de jeu de barres

● Matériau : Cuivre E-Cu à haute conductivité (pureté 99,9 %). Plaqué argent à tous les joints.

● Section transversale : calculée pour maintenir l'échauffement en dessous de 65 K au courant nominal. Pour 3150A, nous utilisons des jeux de barres doubles par phase.

● Isolation : Manchons isolants thermorétractables (couleur orange) pour l'identification des phases et le contrôle des décharges partielles.

5. Sectionneur de terre

● Type : À prise rapide, à coupure de charge, avec lames de mise à la terre visibles.

● Fonctionnement : Mécanisme manuel assisté par ressort. Peut se fermer sur un courant de court-circuit complet (50 kA une fois).

● Verrouillage : verrouillage mécanique exclusif avec position du chariot à bras – ne peut pas fermer le sectionneur de terre à moins que le chariot à bras ne soit en position test/déconnecté.

6. Compartiment basse tension

● Situé en façade supérieure (hauteur 300 mm), entièrement séparé des parties haute tension. Contient des relais de protection (basés sur un microprocesseur), des interrupteurs de commande, des voyants lumineux et des fusibles auxiliaires.

● Câblage : Tous les câbles secondaires sont numérotés, regroupés dans des gaines en PVC ignifuge et terminés sur des borniers avec contacts de rechange (20 % de réserve réservés).

7. Contrôle des décharges partielles

● Tous les conducteurs haute tension sont arrondis pour éliminer les arêtes vives.

● Chaque panneau est soumis à un test de décharge partielle (≤10pC à 1,1×Ur/√3).

8. Précision de l'assemblage en usine

● Chaque appareillage de commutation à panneau haute tension fixe de type chariot à bras est assemblé sur un gabarit aligné au laser. Le désalignement du chariot à bras et du contact fixe est <0,5 mm.

● Résultat : un soutirage fluide, sans meulage ni force – pas de chariots coincés, même après des années d'utilisation.

Pourquoi choisir Lugao pour un appareillage moyenne tension de type chariot à bras ?

· Ingénierie par projet : La disposition de l'armoire, le calibre du jeu de barres, le schéma de relais de protection, la configuration CT/TT et l'entrée des câbles peuvent être conçus selon le schéma unifilaire.

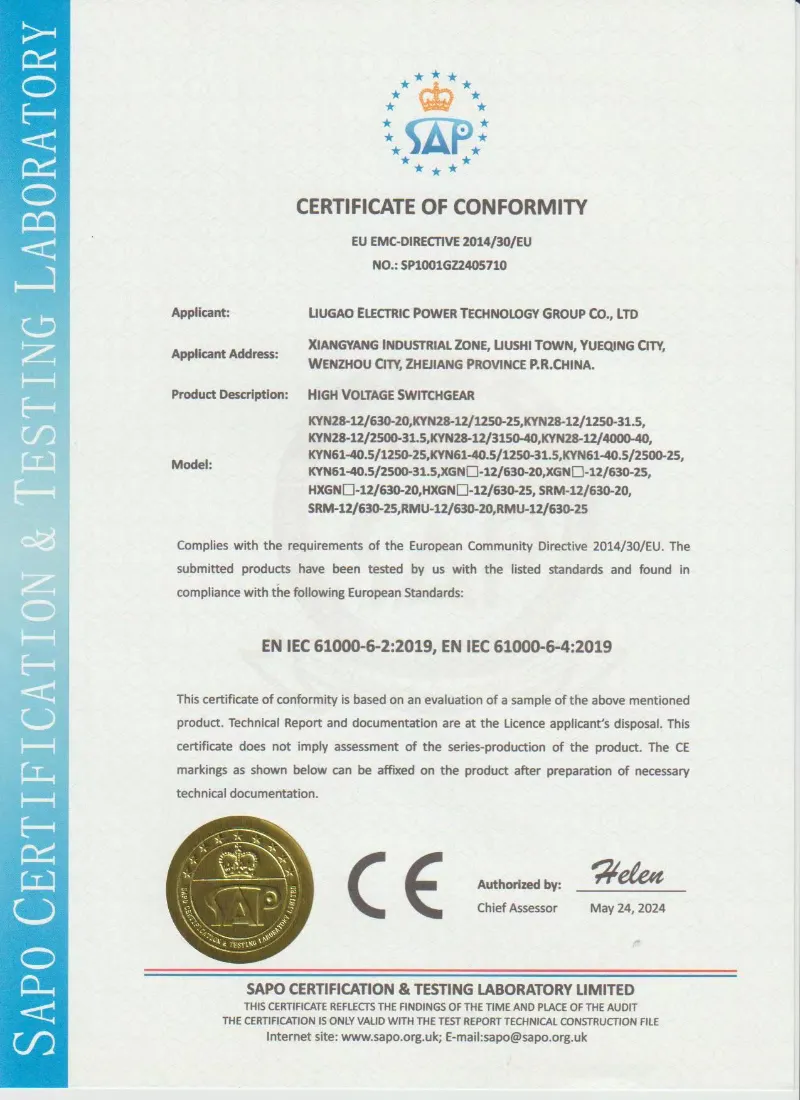

· Fabrication basée sur des normes : L'appareillage de commutation peut être fabriqué conformément aux normes CEI 62271-200, GB/T 3906, DL/T 404 et aux spécifications techniques du projet.

· Sélection flexible des composants : Lugao VCB, ABB, Siemens, Schneider ou d'autres marques de composants spécifiées peuvent être configurées selon les exigences du projet.

· Inspection de routine avant expédition : Des tests de fonctionnement mécanique, de fonction de verrouillage, de câblage, d'isolation et de tenue à fréquence industrielle peuvent être effectués avant livraison selon l'accord technique.

· Support documentaire technique : Des dessins d'agencement général, des schémas unifilaires, des schémas de câblage secondaire, des instructions de fonctionnement et des rapports de tests de routine peuvent être fournis à titre de référence pour le projet.
