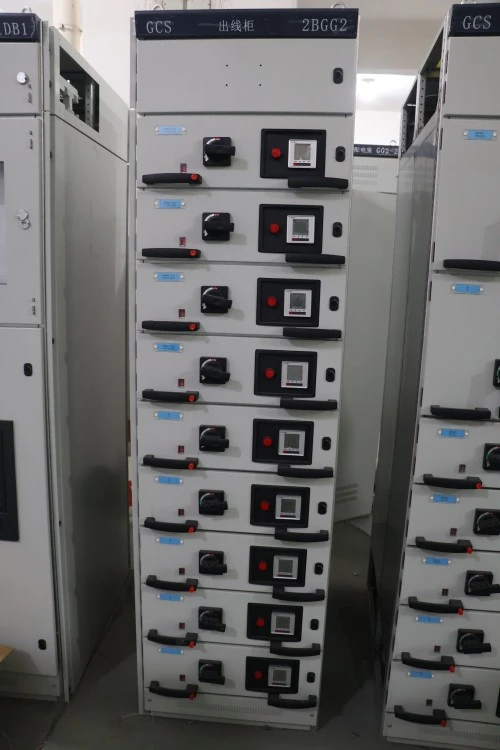

Appareillage de commutation à panneau basse tension de type débrochable GCS

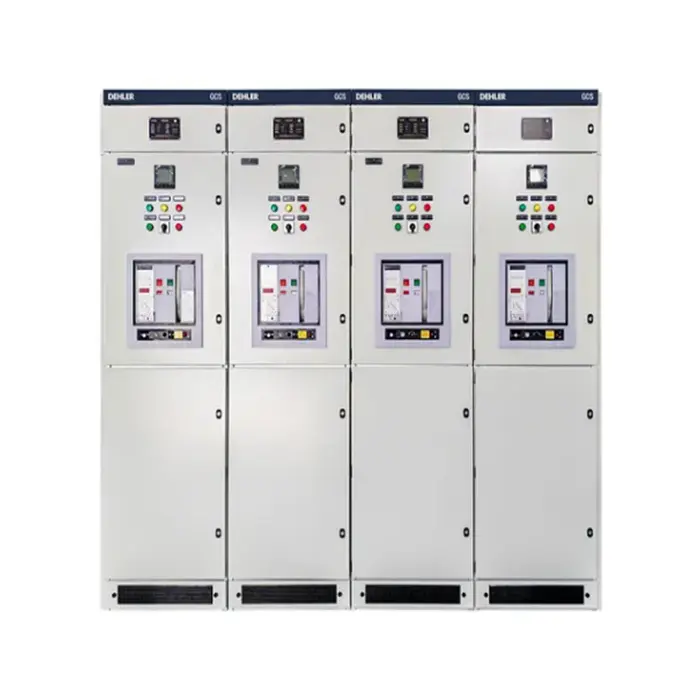

L'appareillage de commutation à panneau basse tension de type débrochable GCS est un ensemble d'appareillage fermé avancé méticuleusement conçu pour la réception d'énergie, la distribution et le contrôle intelligent des moteurs dans les systèmes industriels CA triphasés fonctionnant à des tensions nominales allant jusqu'à 400 V (avec des valeurs d'isolation atteignant 1 000 V) et des courants nominaux de jeu de barres principal horizontal jusqu'à 4 000 A. En tant qu'épine dorsale des centres de distribution d'énergie basse tension modernes, cet appareillage de commutation à panneau basse tension de type débrochable GCS intègre une suite complète de composants primaires et secondaires, notamment des disjoncteurs à air (ACB), des disjoncteurs à boîtier moulé (MCCB), des contacteurs, des relais de surcharge thermique, des contrôleurs logiques programmables (PLC) et des compteurs numériques multifonctions, dans des unités à tiroirs modulaires standardisées et entièrement interchangeables.

Paramètre de produit (spécification)

Vous trouverez ci-dessous le tableau des spécifications techniques de l'appareillage de commutation à panneau basse tension de type débrochable GCS standard.

Fréquence nominale 50 Hz / 60 Hz Normes applicables CEI 61439-1/2, GB/T 7251 Installation Intérieur, sur pied Position du tiroir Positions connectées, de test, déconnectées et retirées Entrée de câble Entrée de câble supérieure ou inférieure Matériau du jeu de barres Cuivre ou aluminium selon la configuration du projet Température ambiante -5°C à +40°C, ou conditions spécifiques au projet Altitude ≤ 2000 m standard, altitude plus élevée disponible par confirmation de conception.

Caractéristique du produit et application

Q1 : Quelles sont les caractéristiques fonctionnelles remarquables de cet appareillage de commutation à panneau basse tension de type débrochable GCS ?

R : L'appareillage de commutation à panneau basse tension de type débrochable GCS se caractérise par son interchangeabilité et sa sécurité élevées. Les tiroirs fonctionnels de même valeur sont complètement interchangeables, éliminant ainsi les erreurs de câblage lors des remplacements d'urgence. Il dispose également d'un mécanisme de verrouillage mécanique précis qui applique strictement la séquence « Off-Position-Test-On », empêchant les opérateurs de connecter ou de déconnecter des circuits sous charge. De plus, la conception avancée de la ventilation assure une dissipation efficace de la chaleur pour les circuits à courant élevé.

Q2 : Quels scénarios sont les mieux adaptés à cet appareillage ?

R : Cet appareillage de commutation à panneau basse tension de type débrochable GCS est idéal pour les secteurs exigeant une alimentation ininterrompue et une récupération rapide des pannes. Les applications typiques incluent les raffineries pétrochimiques (pour le contrôle des pompes et des compresseurs), les usines de fabrication à grande échelle (lignes de production automatisées), les systèmes auxiliaires des centrales électriques, le transport ferroviaire urbain et les sous-stations commerciales à tour. Sa conception amovible en fait le choix privilégié pour tout environnement critique où les temps d'arrêt doivent être minimisés.

Détails de production

1. Fabrication de cadres d'armoires – Structure de précision

Le boîtier de l'appareillage de commutation à panneau basse tension de type débrochable GCS de Lugao Power commence par des tôles d'acier laminées à froid de haute qualité, sélectionnées pour leur planéité et leur intégrité structurelle supérieures. Tous les panneaux en acier sont traités par des centres de poinçonnage et de pliage à tourelle CNC importés, obtenant une précision de l'angle de pliage à ± 0,5° et une précision de position du trou à ± 0,1 mm. Après formage, le cadre subit un traitement de surface en plusieurs étapes : dégraissage, décapage acide, phosphatation et revêtement électrostatique en poudre époxy, puis cuit au four à 180-200°C pour former une finition dure et résistante à la corrosion. L'armoire assemblée atteint une protection IP30 à IP40, protégeant efficacement les composants internes de la poussière, de l'humidité et des contacts accidentels.

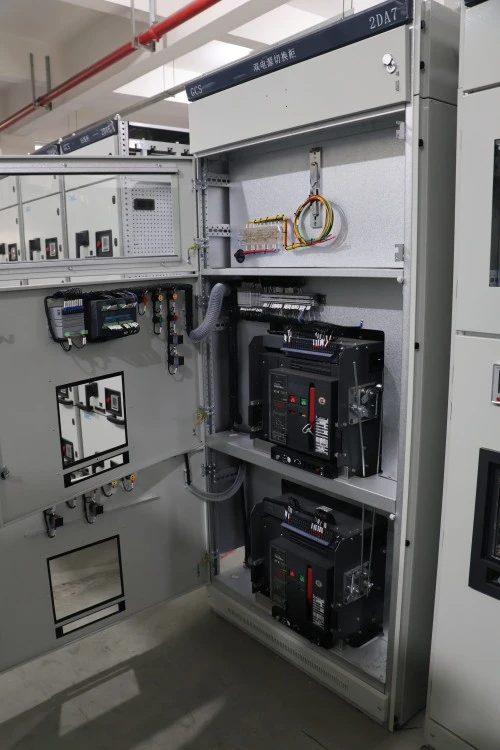

2. Système de jeu de barres – Noyau en cuivre à haute conductivité

Toutes les barres omnibus principales, verticales et de dérivation sont fabriquées à partir de cuivre électrolytique d'une pureté de 99,95 % (qualité T2), garantissant une conductivité ≥ 98 % IACS. Les surfaces des barres omnibus reçoivent un traitement multicouche (étamé, argenté ou recouvert d'une gaine isolante thermorétractable de qualité haute tension) pour empêcher l'oxydation et améliorer la dissipation thermique. Chaque joint de jeu de barres est serré avec des outils dynamométriques calibrés et marqué pour la traçabilité, éliminant ainsi les points chauds locaux qui pourraient compromettre la fiabilité à long terme.

3. Assemblage du tiroir – La procédure de réglage « en trois passes »

Chaque unité fonctionnelle débrochable est soumise à notre réglage coulissant exclusif en trois passes :

1 : Les rails de guidage sont installés et ajustés manuellement pour l’alignement initial.

2 : Le tiroir est inséré et retiré sans charge pour vérifier le bon fonctionnement mécanique et l'engagement du loquet.

3 : Lors des tests de continuité électrique, le tiroir est cyclé plusieurs fois tout en surveillant la résistance des contacts enfichables primaire et secondaire. Seules les unités répondant à notre seuil de bon fonctionnement sont approuvées.

Cette procédure rigoureuse garantit que chaque tiroir glisse sans effort et maintient un contact électrique parfait sur toute sa course.

4. Avantages compétitifs – Tolérances plus strictes et contacts supérieurs

Par rapport aux alternatives standards du marché, les avantages de fabrication de Lugao Power sont tangibles et mesurables :

Contrôle de tolérance des rails de guidage : Nous maintenons l'écart du mécanisme du tiroir à ± 0,5 mm (la norme dans l'industrie est ≥ ± 1,0 mm). Cette tolérance plus stricte empêche le tiroir de vibrer ou de s'affaisser pendant le fonctionnement, éliminant ainsi directement une cause majeure d'usure et de surchauffe des contacts primaires.

Connecteurs primaires plaqués argent : tous les contacts enfichables sont fabriqués en alliage de cuivre et finis avec une couche de placage d'argent d'une épaisseur ≥ 6 μm. La faible résistance de contact de l'argent et ses excellentes propriétés anti-oxydantes réduisent considérablement la perte de puissance aux points de connexion, améliorant ainsi la stabilité thermique et l'efficacité énergétique à long terme de l'ensemble de l'appareillage de commutation à panneau basse tension de type débrochable GCS.

Certification et assurance qualité

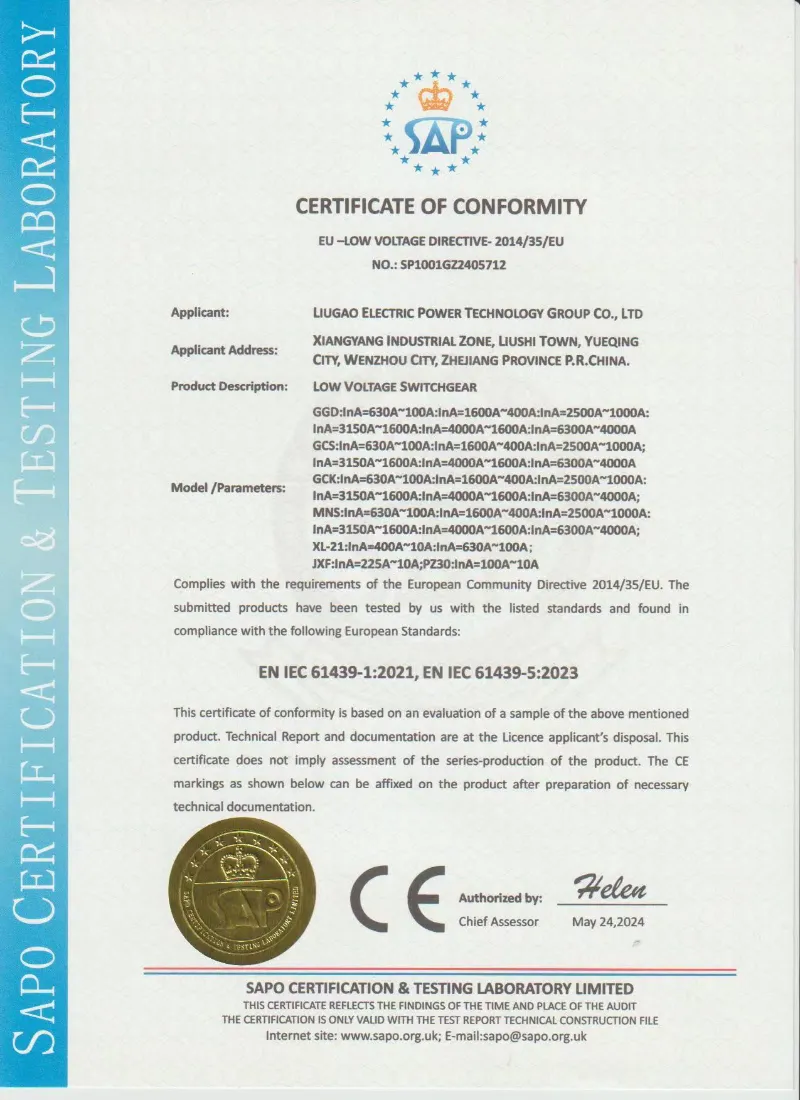

Lugao fabrique des appareillages basse tension de type débrochable GCS conformément aux exigences techniques du projet et aux normes applicables en matière d'appareillage basse tension telles que CEI 61439-1/2 et GB/T 7251. Des rapports d'inspection et de test de routine peuvent être fournis avant expédition conformément à l'accord technique confirmé.

• Conception et tests basés sur la norme CEI 61439-1/2
• Fabrication et inspection basées sur GB/T 7251
• Test de tenue à la fréquence industrielle
• Test de résistance d'isolement
• Test de fonctionnement mécanique des blocs-tiroirs
• Inspection du fonctionnement du verrouillage
• Test de câblage secondaire et de fonctionnement fonctionnel
• Contrôle du couple de connexion des jeux de barres
• Rapport de test de routine avant expédition
• Photos d'inspection d'usine disponibles sur demande



Emballage, expédition et service après-vente

Emballage et expédition :

Chaque appareillage de commutation à panneau basse tension de type débrochable GCS est d'abord enveloppé d'un film PE pour repousser l'humidité et la poussière, puis enfermé dans des caisses en bois fumigées et robustes renforcées par des sangles en acier. Nous utilisons un emballage scellé sous vide pour les composants électroniques sensibles et des coins de protection entièrement encapsulés pour éviter les dommages dus au transport. L'expédition standard s'effectue via des conteneurs 20GP/40HQ, avec des expéditions assurées par des assureurs maritimes de premier plan mondial pour protéger pleinement votre investissement.




Service après-vente :

Lugao Power Co., Ltd. offre une garantie complète de 12 mois à compter de la date de mise en service (ou 18 mois à compter de la date de livraison, selon la première éventualité). Notre service comprend une assistance téléphonique technique 24h/24 et 7j/7, un guidage vidéo à distance et un service sur site assuré par des ingénieurs certifiés si nécessaire. En cas de défaillance des performances dans des conditions normales de fonctionnement, nous fournissons gratuitement des pièces de réparation ou de remplacement.




Questions et réponses des clients

Q : L'appareillage de commutation à panneau basse tension de type débrochable GCS est-il compatible avec mon système de barres blindées existant ?

R : Oui, la compatibilité est strictement respectée. Nous configurons les brides de connexion des colonnes montantes de cet appareillage de commutation à panneau basse tension de type débrochable GCS pour qu'elles s'alignent parfaitement avec vos interfaces de transformateur en amont et de barre blindée en aval. Veuillez fournir les dessins de disposition de votre appareillage sur site pendant la phase de confirmation technique afin que nous puissions personnaliser les points de connexion.




Q : Que se passe-t-il si un tiroir tombe en panne pendant le fonctionnement ? Puis-je le réparer sans arrêt complet ?

R : Précisément, le remplacement rapide à chaud constitue son principal avantage. Il vous suffit de mettre le disjoncteur de ce compartiment particulier sur "Off", de retirer l'unité défectueuse et d'y insérer une pièce de rechange de même valeur. Le reste de cet appareillage de commutation à panneau basse tension de type débrochable GCS continue de fonctionner, rétablissant l'alimentation en quelques minutes.




Q : Comment évitez-vous les incidents liés aux arcs électriques lors de la maintenance de la chambre du jeu de barres ?

R : La sécurité est primordiale. Les compartiments des jeux de barres principaux et de dérivation sont entièrement compartimentés. Nous installons des barrières anti-arc entre la chambre de l'unité débrochable et la chambre du jeu de barres vertical. Lors de l'accès à la section de jeu de barres, toutes les unités fonctionnelles adjacentes peuvent être cadenassées en toute sécurité en position « Déconnecté/Test ».
