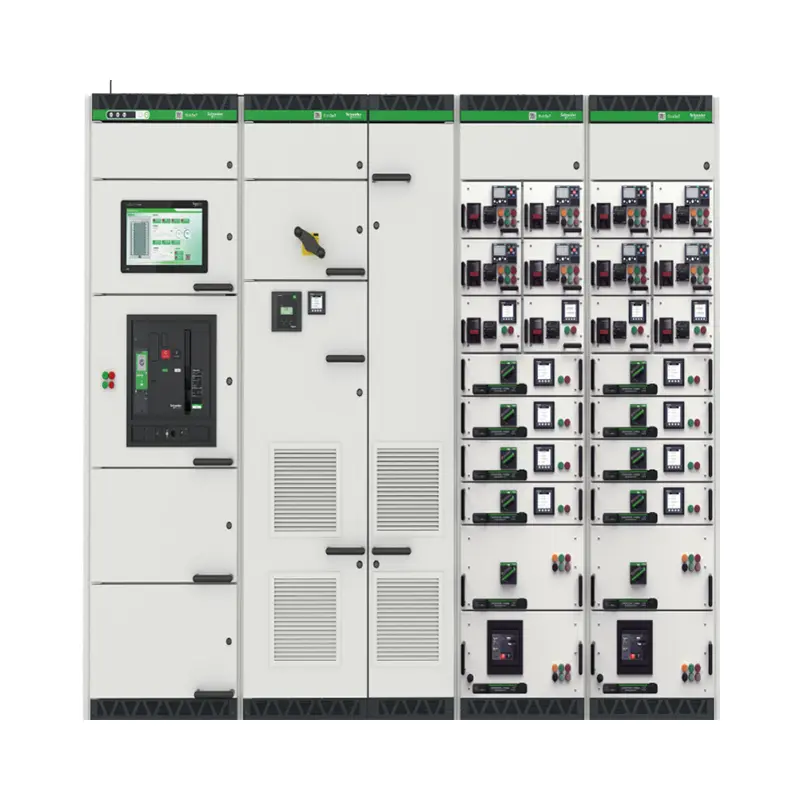

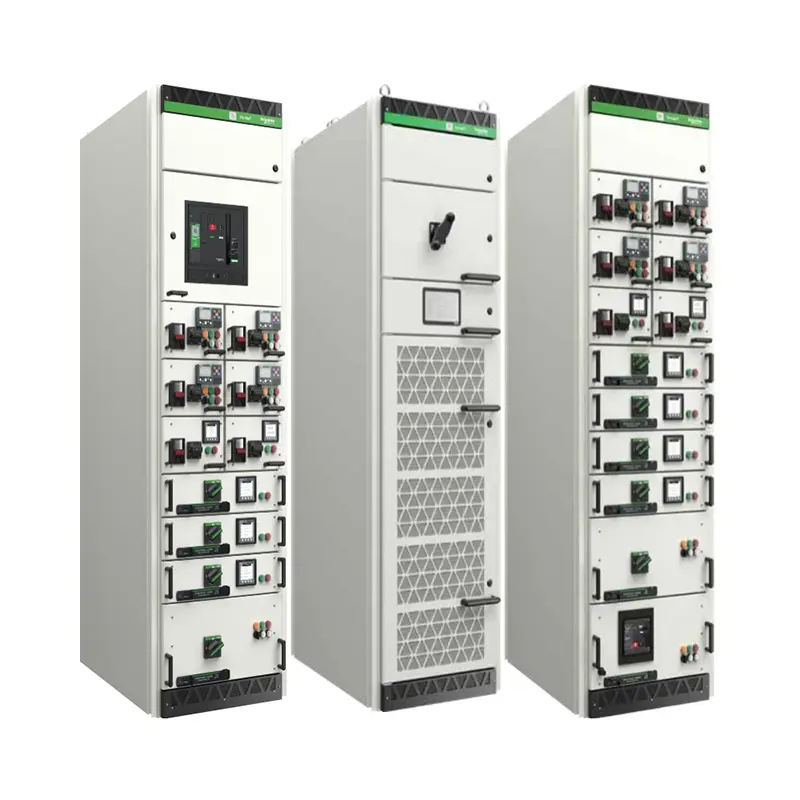

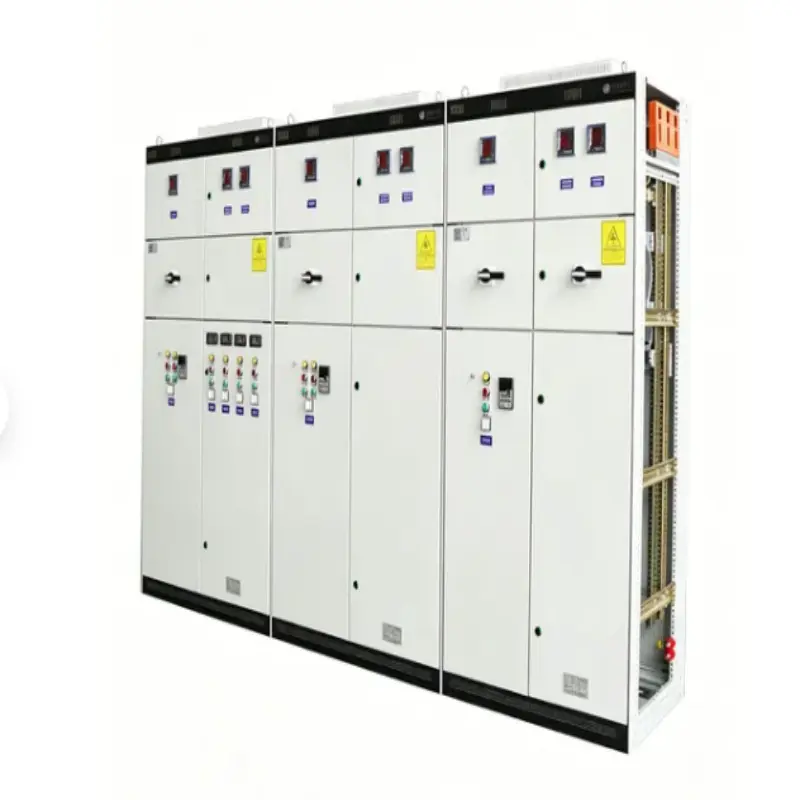

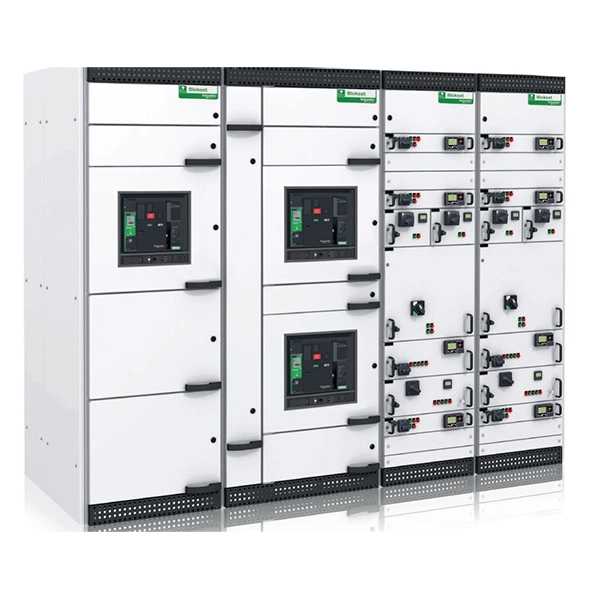

Appareillage de commutation à panneau de type tiroir de distribution d'énergie intelligente

L'appareillage de commutation intelligent de type tiroir de distribution d'énergie de Lugao Power Co., Ltd. est un ensemble basse tension hautes performances qui combine une protection, une mesure et une communication intelligentes. Contrairement aux panneaux fixes traditionnels, cette version de type tiroir permet d'insérer ou de retirer chaque unité de circuit sans arrêter l'ensemble du système. Chaque tiroir abrite un disjoncteur, un contrôleur et des capteurs dédiés. La capacité « intelligente » provient des analyseurs de qualité d'énergie intégrés, de la communication Modbus TCP/IP ou Profibus et des alertes automatiques de panne. LeAppareillage de commutationconvient aux systèmes AC 690 V, 50/60 Hz, courant nominal jusqu'à 6 300 A. Il répond aux normes CEI 61439-1/2 et GB/T 7251.

Caractéristiques du produit et application (avec format questions-réponses)

Cette section répond aux préoccupations courantes des acheteurs et met en évidence les avantages techniques de l'appareillage de commutation à panneau de type tiroir de distribution d'énergie intelligente.

Q1 : Comment le mécanisme du tiroir améliore-t-il la maintenance ?

R : L'unité est dotée d'un tiroir à trois positions (connecté/test/déconnecté) avec verrouillages mécaniques. Vous pouvez remplacer un tiroir défectueux en moins de 60 secondes sans éteindre les circuits adjacents. Il s’agit d’un avantage clé de l’appareillage de commutation à panneau de type tiroir de distribution d’énergie intelligente pour les installations critiques.

Q2 : Quelles fonctions « intelligentes » sont intégrées ?

R : Surveillance en temps réel de la tension, du courant, du facteur de puissance et des harmoniques. Alarme automatique en cas de surcharge, de court-circuit ou d'augmentation de température. Les journaux de données peuvent être exportés via RS485 ou Ethernet. Contrôle de déclenchement/fermeture à distance depuis un système SCADA central.

Q3 : Le mécanisme du tiroir est-il fiable après de nombreuses insertions ?

R : Oui. Chaque tiroir est testé pour 5 000 opérations mécaniques et 1 000 opérations électriques sans dégradation des performances. Les contacts sont argentés avec pression à ressort.

Q4 : Où ce produit peut-il être installé ?

Liste des candidatures :

1. Centres de données : pour des chemins d'alimentation redondants et un MTTR (Mean Time To Repair) minimal.

2. Hôpitaux : les circuits critiques de survie nécessitent une alimentation ininterrompue.

3. Installations industrielles : centres de contrôle de moteurs (MCC) pour convoyeurs, pompes et compresseurs.

4. Complexes commerciaux : éclairage des centres commerciaux et distribution CVC.

5. Énergie renouvelable : intégration solaire/éolienne avec retour d’information sur le réseau intelligent.

Paramètres du produit (spécification)

Détails de production (qualité et fabrication)

1. Boîtier : tôle d'acier laminée à froid de 2,0 mm, électrozinguée et thermolaquée (RAL 7035). Résistance à la corrosion > 500 heures de test au brouillard salin.

2. Mécanisme du tiroir : rails de guidage de haute précision avec poignée autobloquante. Protection IP20 contre les doigts à l'intérieur des compartiments des tiroirs.

3. Système de barres omnibus : barres omnibus rectangulaires en cuivre (conductivité IACS à 98 %), entièrement isolées par des manchons thermorétractables.

4. Câblage : câbles certifiés UL1015 ou 60245 CEI, étiquetés avec deux numéros et codes couleur.

5. Tests : Chaque unité assemblée subit :

● Tenue à la tension diélectrique (3 000 V AC pendant 1 min)

● Test d'injection primaire et secondaire

● Test de fonctionnement mécanique des tiroirs

● Test d'échauffement à plein courant nominal

Emballage et livraison

1. Emballage :

Chaque tiroir est enveloppé individuellement dans un film PE antistatique. Le panneau principal est protégé par des protections de bord et sanglé sur une palette en bois fumigée. Toutes les enceintes sont recouvertes de papier bulle et de tissu PP. Les unités extérieures classées IP54 bénéficient d’un couvercle laminé étanche supplémentaire.

2. Marque d'expédition :

● Logo ugao Power, numéro de commande, poids, dimensions et étiquette « Composants électroniques fragiles ».

3. Livraison :

● Délai de fabrication : 25 à 35 jours ouvrés après approbation du dessin.

● Port : Shanghai/Ningbo.

● Expédition : Fret maritime (FCL ou LCL), fret aérien pour les tiroirs de rechange urgents.

Foire aux questions

Q1 : Puis-je acheter un seul tiroir comme pièce de rechange sans acheter le panneau entier ?

R : Oui. Lugao Power Co., Ltd. vend des tiroirs intelligents individuels. Nous pouvons fabriquer un tiroir de rechange correspondant selon le dessin original, l'étiquette du tiroir, la configuration du circuit et le modèle du composant. La compatibilité finale doit être confirmée lors de la phase d'examen technique.

Q2 : L'appareillage de commutation à panneau de type tiroir de distribution d'énergie intelligente prend-il en charge la réinitialisation à distance après un défaut ?

R : Oui, via le module de communication. L'opérateur peut se déconnecter à distance, diagnostiquer le défaut et se reconnecter (si les codes de sécurité locaux le permettent). Cependant, une inspection manuelle est toujours recommandée pour les déclenchements sur court-circuit.

Q3 : Quel est le nombre maximum de tiroirs par panneau pour votre produit ?

R : Pour les tiroirs 160 A, nous pouvons installer jusqu'à 24 unités dans un panneau de 2 200 mm de hauteur. Pour tiroirs 630A, maximum 12 unités. La disposition suit la séparation Form 4b, ce qui signifie que chaque tiroir est entièrement isolé dans son propre compartiment métallique.

Q4 : Fournissez-vous un service d’installation et de mise en service ?

R : Nous proposons en standard une mise en service vidéo à distance. En option : Mise en service sur site par les ingénieurs Lugao (frais de déplacement + tarif journalier, extension de garantie 1 an incluse).*

Q5 : Pouvez-vous intégrer des disjoncteurs tiers comme Mitsubishi ou LS ?

R : Absolument. Le châssis du tiroir est conçu pour accepter la plupart des grandes marques : ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT et autres. Précisez simplement le modèle de disjoncteur lors de votre achat.

Service après-vente et garantie

Période de garantie : 12 mois (1 an) à compter de la date d'expédition.

Durant cette période,Lugao Power Co., Ltd.couvre tous les défauts de fabrication, y compris les mécanismes de tiroirs, les contrôleurs intelligents et les modules de communication. Les consommables (lumières, fusibles) sont exclus.
