Appareillage basse tension modulaire de type fixe GGD

Définition et identité fondamentale

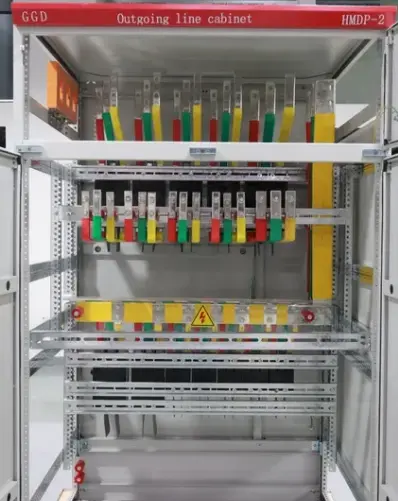

L'appareillage de commutation basse tension de type fixe modulaire GGD est un ensemble d'appareillage de commutation intérieur, posé au sol et sous enveloppe métallique. Il est conçu spécifiquement pourdistribution d'énergie CA basse tensiondans les systèmes électriques triphasés industriels et commerciaux. En tant que produit fondamental dans la hiérarchie de distribution d'énergie, il se situe entre les bornes secondaires du transformateur et les tableaux de distribution de dérivation finale, fonctionnant comme le centre d'alimentation principal d'une installation.

Paramètres du produit

Certification et assurance qualité

Lugaofabrique des appareillages basse tension de type fixe GGD conformément aux exigences techniques du projet et aux normes applicables en matière d'appareillage basse tension. Des rapports d'inspection et de test de routine peuvent être fournis avant expédition conformément à l'accord technique confirmé.

• Conception et tests basés sur la norme CEI 61439-1/2
• Fabrication et inspection basées sur GB/T 7251
• Test de tenue à la fréquence industrielle
• Test de résistance d'isolement
• Contrôle du câblage et du fonctionnement
• Vérification de l'échauffement selon configuration
• Rapport de test de routine avant expédition
• Photos d'inspection d'usine disponibles sur demande

Philosophie d'installation fixe

Contrairement aux appareillages de type débrochable dans lesquels les unités fonctionnelles peuvent être retirées sur des glissières, le GGD utilise un concept de montage fixe en permanence :

● Tous les dispositifs principaux (disjoncteurs à air (ACB), disjoncteurs à boîtier moulé (MCCB) et sectionneurs) sont boulonnés directement sur des plaques de montage rigides.

● Les connexions électriques entre les appareils et les jeux de barres sont câblées à l'aide de liaisons en cuivre boulonnées ou de connexions par câble, et non de contacts enfichables.

● Cette approche fixe élimine la complexité mécanique, le coût et la maintenance associés aux mécanismes coulissants, ce qui la rend idéale pour les installations stables à long terme où les positions des circuits changent rarement.

Construction d'enceintes modulaires

● L'armoire est construite à partir de cellules modulaires standardisées, chacune partageant la même hauteur et profondeur :

● Dimensions du cadre : 2 200 mm (H) × 600/800/1 000/1 200 mm (L) × 600/800 mm (P)

● Chaque cellule est un module indépendant en acier soudé qui peut être boulonné côte à côte pour former un alignement continu de tableaux.

● Les cellules sont fonctionnellement classées en unités d'arrivée (alimentation-réception), de coupleur de bus (interconnexion de bus) ou d'alimentation (distribution de départ).

Avantages du produit

Avantage 1 – Robustesse structurelle

Le cadre en acier 8MF renforcé aide à maintenir la stabilité mécanique sous le niveau confirmé de résistance aux courts-circuits. Courant de tenue de crête nominal : 63 kA. Le cadre de l'armoire est conçu pour répondre aux exigences de résistance aux courts-circuits spécifiques au projet. Le courant de tenue de crête nominal peut être configuré selon la conception électrique confirmée.

Avantage 2 – Déploiement modulaire et rapide

Cellules d'arrivée, de couplage, d'alimentation standardisées. Même hauteur/profondeur. Configuration rapide du projet en disposant les unités standards côte à côte. Réduit le temps d’installation sur site et la complexité de la conception.

Avantage 3 – Cycle de vie rentable

Le montage fixe (pas de mécanismes débrochables) réduit le coût initial. Pas de glissières de tiroir, de contacts enfichables ou de verrouillages complexes. Maintenance minimale, coût total de possession compétitif.

Avantage 4 – Gestion thermique optimisée

Refroidissement par convection naturelle : persiennes inférieures + toit ventilé supérieur. Crée un effet de cheminée : l'air chaud s'élève, l'air frais entre. Pas de ventilateurs, pas de bruit, pas d'entretien supplémentaire.

Avantage 5 – Maintenance et fonctionnement simplifiés

Commandes, compteurs, indicateurs sur porte d'entrée à hauteur ergonomique. Poignées de disjoncteur accessibles sans ouvrir la porte. Aménagement interne spacieux avec jeu de barres, disjoncteur et compartiments de câbles séparés – inspection visuelle facile.

Caractéristiques du produit

Caractéristique 1 : Système de revêtement en poudre multicouche

Chaque panneau d'acier subit un prétraitement en cinq étapes (dégraissage, rinçage, phosphatation, passivation et séchage) avant de recevoir une couche de poudre époxy-polyester électrostatique uniforme. Ce revêtement offre une adhérence et une résistance à l'humidité supérieures, garantissant ainsi laAppareillage basse tension modulaire de type fixe GGDconserve son aspect et sa protection contre la corrosion même dans des environnements industriels tropicaux ou très humides.

Caractéristique 2 : barrières d'arc transparentes

Barrières en polycarbonate entre le jeu de barres principal et les compartiments des appareils. Fournit une séparation physique visible pour la sécurité de l'opérateur pendant l'inspection, tout en permettant une confirmation visuelle de l'état du jeu de barres.

Caractéristique 3 : Zone de terminaison de câble spacieuse

● Grand compartiment de câbles inférieur avec plaque passe-câbles ouverte, pouvant accueillir de grands rayons de courbure des câbles d'alimentation. Serre-câbles réglables inclus pour soulager le stress sur les connexions électriques.

Caractéristique 4 : barre omnibus de mise à la terre intégrée

Le jeu de barres de terre en cuivre continu s'étend sur toute la longueur de l'assemblage avec des points pré-percés par cellule. Simplifie la mise à la terre sur site pour les circuits entrants et sortants, garantissant ainsi la conformité de la mise à la terre du système.

Caractéristique 5 : Poignée externe avec disposition pour cadenas

Poignées du disjoncteur principal montées à l’extérieur, verrouillables en position OFF. Permet un LOTO mécanique sûr pendant la maintenance, offrant une isolation visuelle claire.

Caractéristique 6 : Configuration flexible du jeu de barres

Prend en charge l'entrée de câble supérieure/inférieure et la distribution 3P4W ou 3P5W. Jeux de barres de phase clairement marqués avec un code couleur standard (jaune, vert, rouge, bleu pour le neutre) pour minimiser les erreurs de câblage.

Application du produit

L'appareillage basse tension modulaire de type fixe GGD est largement déployé dans divers secteurs où une distribution fixe fiable est prioritaire :

● Services et infrastructures du bâtiment : distribution de l'éclairage des escaliers dans les tours résidentielles de grande hauteur, alimentation électrique de la ventilation des parkings souterrains et armoires de commande de l'éclairage public municipal.

● Systèmes auxiliaires industriels : panneaux électriques des salles de compresseurs, alimentations de moteurs de processus non critiques dans les usines de ciment et de granulats et tableaux de distribution des entrepôts d'usine.

● Traitement de l'eau et des eaux usées : alimentations de moteurs de stations de pompage pour la prise d'eau brute et l'évacuation des effluents traités, et alimentation électrique des équipements de dosage de produits chimiques.

● Énergie renouvelable : panneaux de combinaison AC et tableaux de distribution d'énergie auxiliaire dans les fermes solaires installées au sol.

● Installations commerciales : panneaux de synchronisation et de distribution de générateurs de secours dans les centres commerciaux et panneaux d'alimentation de refroidisseurs CVC dans les stations énergétiques des campus universitaires.

● Alimentation temporaire et de construction : boîtes de distribution d'énergie temporaires sur site et panneaux d'alimentation électrique pour palans de construction, où la construction robuste et fixe offre une meilleure durabilité que les conceptions de panneaux plus légers.

Emballage et expédition

Chaque armoire d'appareillage basse tension GGD est protégée par un film antirouille, un rembourrage en mousse et un emballage d'exportation en contreplaqué. La base de l'armoire peut être conçue pour la manutention par chariot élévateur selon les exigences d'expédition.

Emballage : film étirable, protection étanche à l'humidité et caisse d'exportation en contreplaqué

Expédition : FOB Ningbo, principaux ports CIF ou EXW disponibles

Fixation du coffret : composants internes renforcés avant expédition

Documents : liste de colisage, schéma de câblage et rapport de test inclus

Service après-vente

Support technique pour l'installation et la mise en service

Prise en charge des schémas de câblage et des dessins d'implantation

Guide des pièces de rechange pour les disjoncteurs, les compteurs et les composants de commande

Conditions de garantie selon le contrat de commande confirmé

Foire aux questions

Q1 : Quelle est la différence entre l’appareillage fixe GGD et l’appareillage débrochable GCS/MNS ?

GGD utilise des disjoncteurs fixes et des connexions câblées, tandis que GCS ou MNS utilisent des blocs-tiroirs débrochables. GGD est plus rentable pour les systèmes de distribution stables où les circuits n'ont pas besoin d'être remplacés fréquemment.

Q2 : L'armoire GGD peut-elle être personnalisée selon mon schéma unifilaire ?

Oui. Lugao peut configurer des armoires d'arrivée, d'alimentation, de coupleur de bus, de mesure et de compensation de condensateur en fonction de votre schéma électrique et des exigences de la marque des composants.

Q3 : Quelles marques de composants peuvent être utilisées ?

Les options courantes incluent ABB, Schneider, Siemens, CHINT, Delixi ou d'autres marques spécifiées par le projet, en fonction du budget et des exigences techniques.

Q4 : Quels documents sont fournis avant l’expédition ?

Nous pouvons fournir des dessins d'implantation, des schémas de câblage, des rapports de tests de routine, des listes de colisage et des photos de produits avant expédition selon la commande confirmée.
