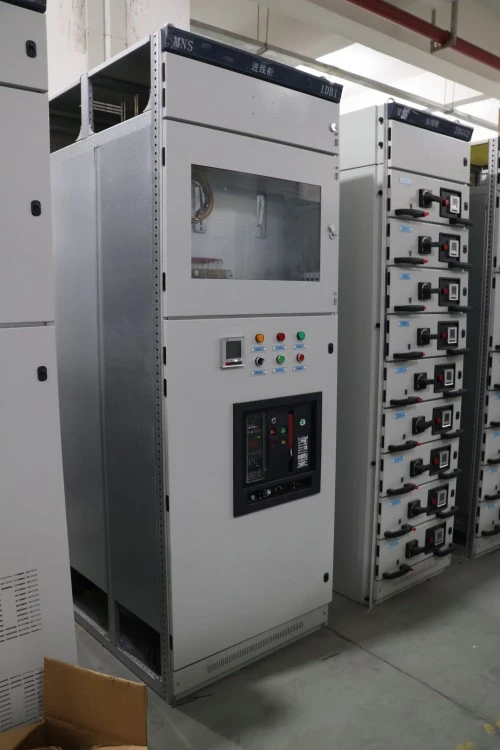

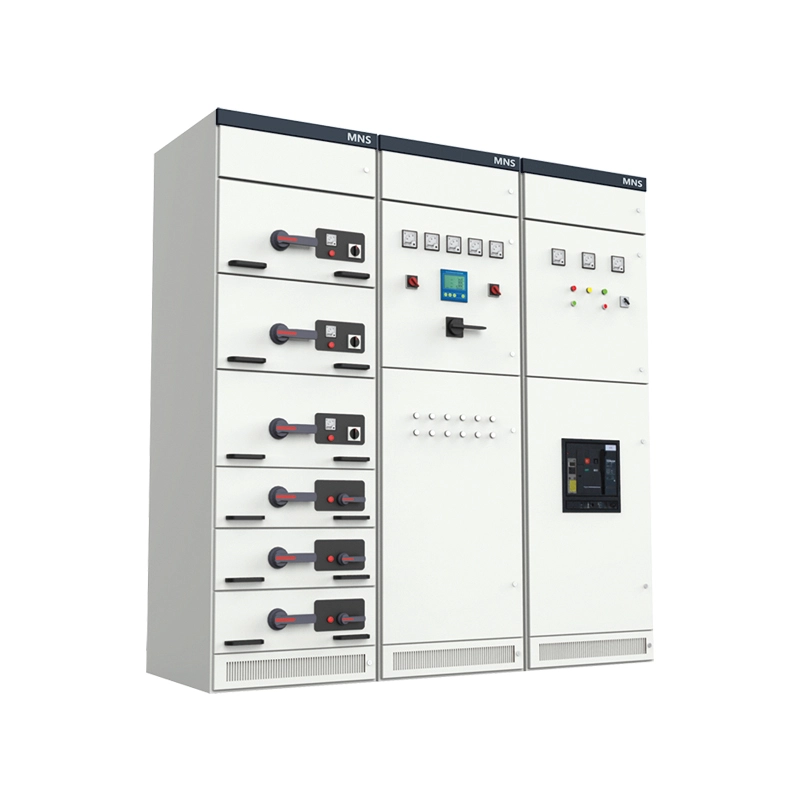

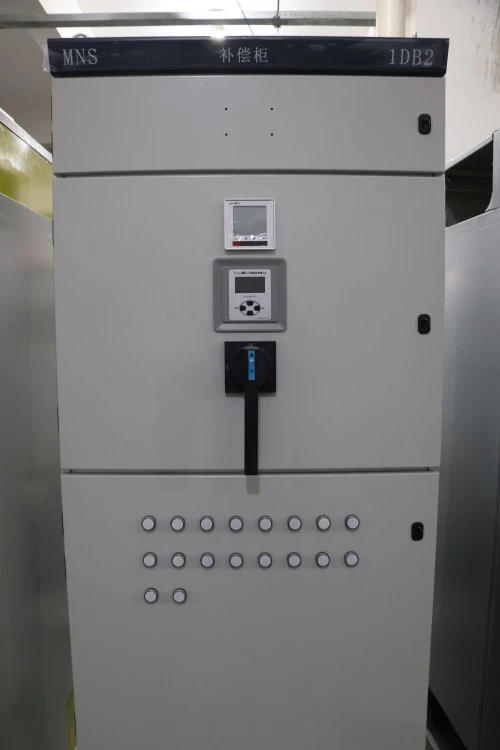

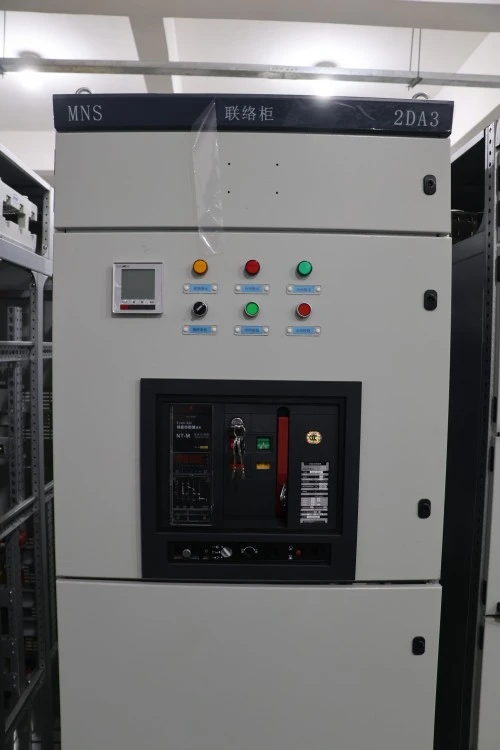

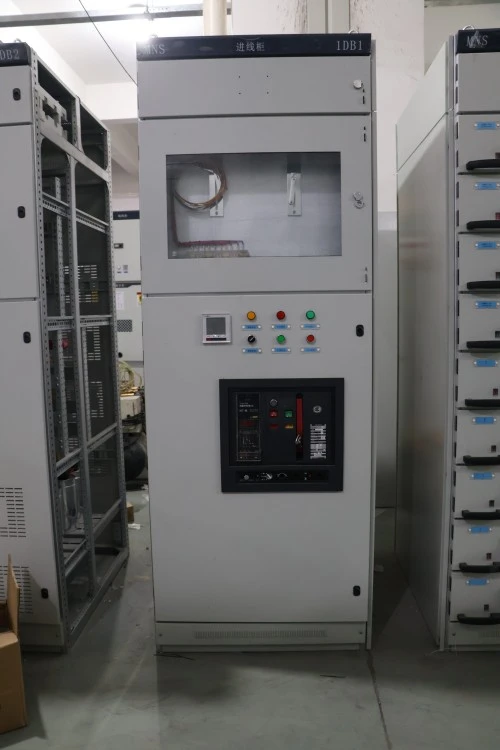

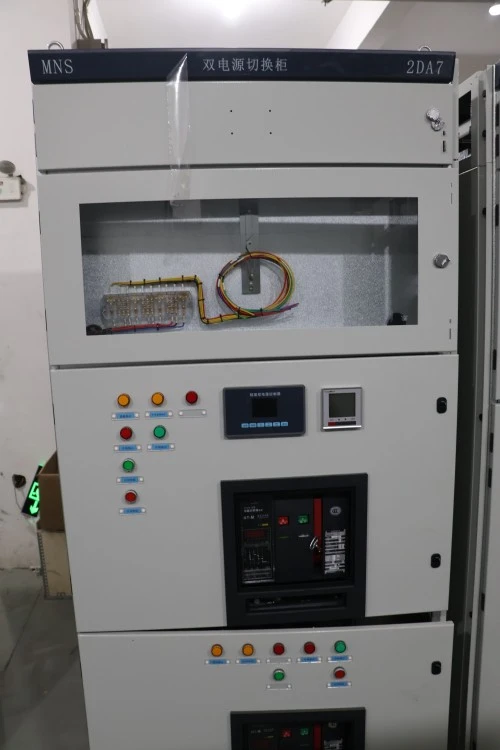

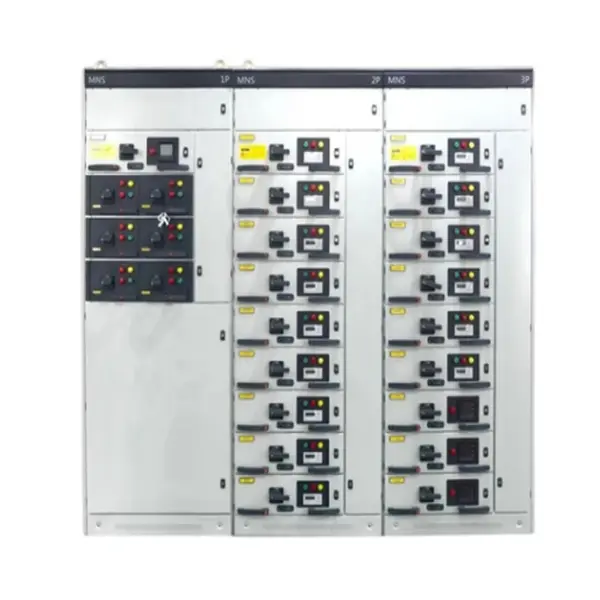

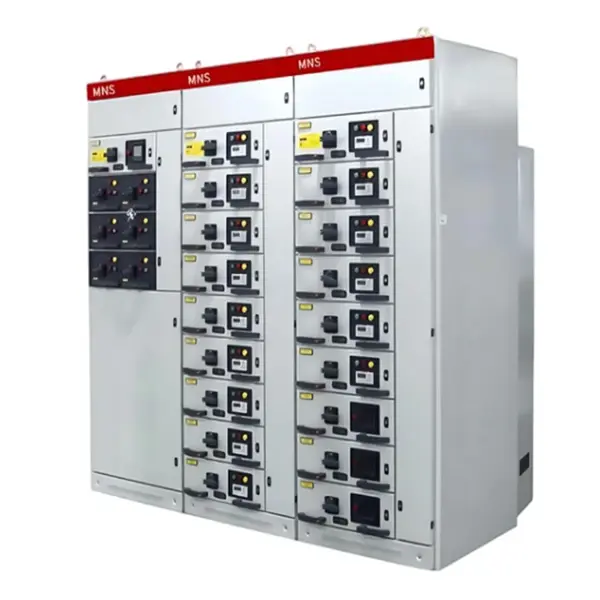

Armoire de commutation de type débrochable à modularisation MNS

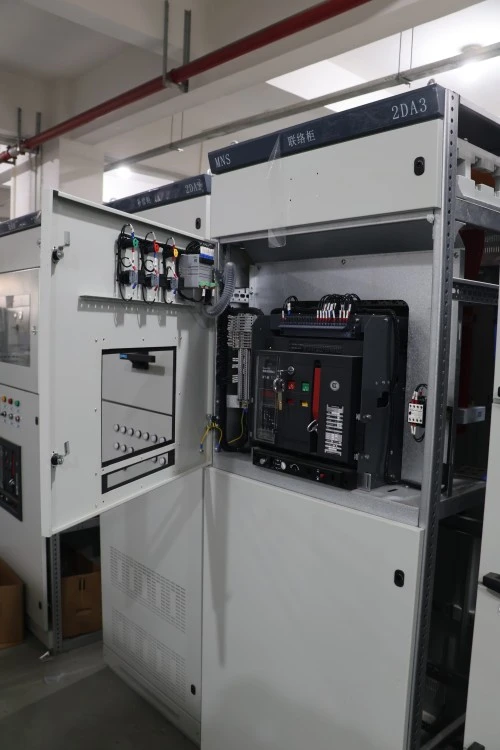

L'armoire de commutation de type débrochable à modularisation MNS est unappareillage fermé basse tension (jusqu'à 690 V)ensemble conçu selon le framework MNS (Modular Network System). Chaque unité fonctionnelle – telle qu'un démarreur de moteur, un disjoncteur d'alimentation ou un module d'alimentation – est logée dans une cassette débrochable individuelle qui peut être insérée, retirée ou échangée sans arrêter l'ensemble du système. L'armoire remplit trois fonctions principales : distribution d'énergie (alimentation de plusieurs sous-circuits), contrôle du moteur (démarrage, arrêt, protection des moteurs) et protection du système (isolation contre les courts-circuits, les surcharges et les défauts à la terre). En bref, il s'agit d'un centre de gestion de l'énergie plug-and-play pour les installations industrielles et commerciales.

Avantages du produit

Caractéristiques du produit

Contrairement aux armoires débrochables génériques, l'armoire de commutation de type débrochable à modularisation MNS comprend les caractéristiques distinctives suivantes :

Paramètres du produit

Application du produit (scénarios)

L'armoire de commutation de type débrochable à modularisation MNS est largement déployée dans :

● Installations industrielles : chaînes d'assemblage automobile, production d'aliments et de boissons, traitement par lots de produits chimiques

● Complexes commerciaux : centres commerciaux, immeubles de bureaux de grande hauteur, hôpitaux

● Infrastructure : Usines de traitement des eaux, stations de pompage, systèmes de traitement des bagages dans les aéroports

● Centres de données : tableau de distribution principal basse tension (LVMDB) et panneaux d'alimentation distants (RPP)

● Énergie renouvelable : onduleurs pour fermes solaires, alimentation auxiliaire pour éoliennes

● Marine et offshore : distribution d'énergie à bord des navires

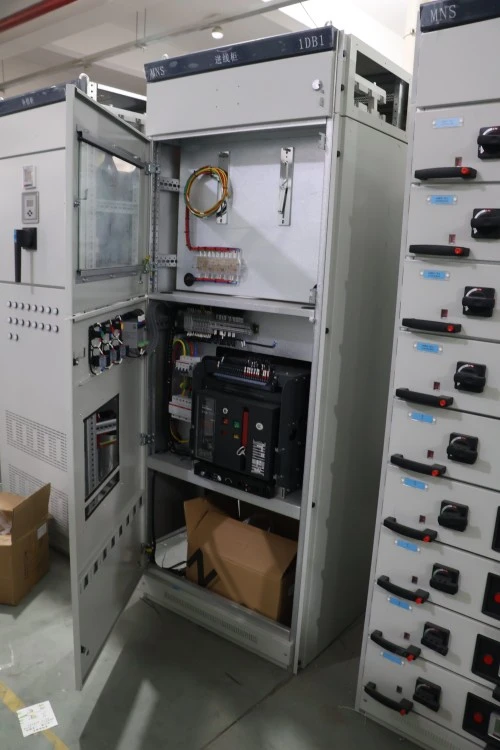

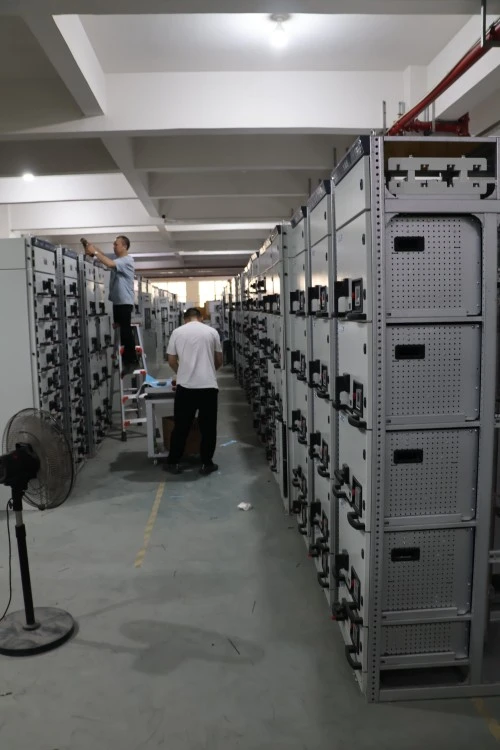

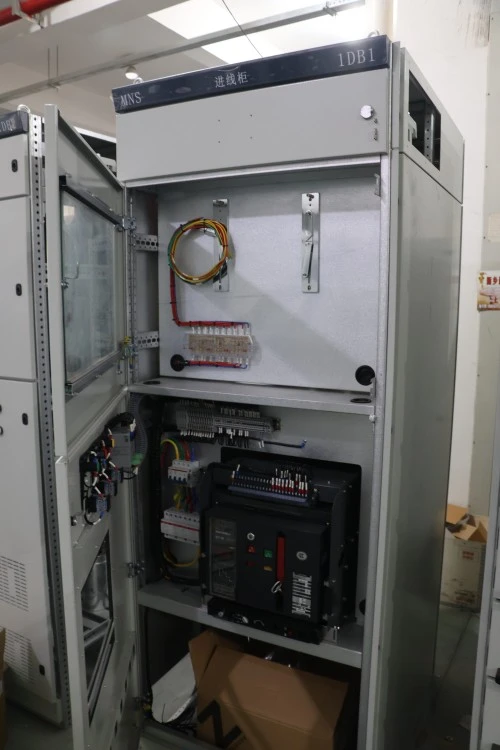

Détails de production

● Lugao Power Co., Ltd.fabrique chaque armoire de commutation de type débrochable à modularisation MNS avec précision :

● Matériau du boîtier : acier laminé à froid de 2,0 mm d'épaisseur, cadre entièrement soudé conforme à la norme IP40 (IP54 en option). Épaisseur du revêtement en poudre ≥80μm, gris clair RAL 7035.

● Système de jeu de barres : barres rectangulaires en cuivre (conductivité IACS 98 %) avec joints étamés. Tous les jeux de barres sont entièrement isolés à l'aide de gaines thermorétractables (rouge, jaune, bleu, gris pour le neutre).

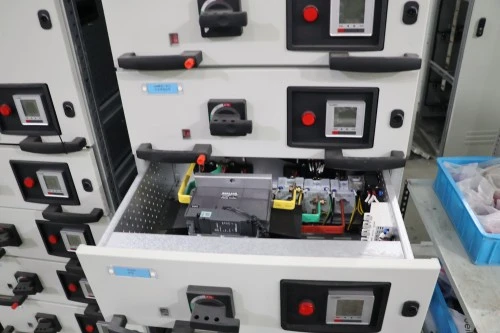

● Support de tiroir : Formé à partir d'acier zingué de 2,5 mm avec des rouleaux en nylon autolubrifiants. Force d'insertion/extraction du tiroir ≤150N après 500 cycles.

● Contacts fixes : pointe en alliage d'argent, conception à ressort. Conçu pour 2 000 insertions sans dégradation des performances.

● Contacts secondaires : connecteurs mâles et femelles 24 broches plaqués argent. Conçu pour 10 000 cycles d'accouplement.

● Identification des tiroirs : Porte-étiquette gravable au laser sur chaque façade de tiroir. Code QR facultatif pour le suivi des actifs numériques.

● Tests en usine : chaque unité fonctionnelle est soumise à une vérification complète du câblage, un test de rigidité diélectrique (2,5 kV pendant 1 minute) et un test d'échauffement (à 1,1x le courant nominal). Les rapports de tests sont inclus avec l'expédition.

Certification et assurance qualité

Lugao suit les procédures de gestion de la qualité basées sur la norme ISO pour la fabrication d'appareillages de commutation. Pour les commandes de projets, nous pouvons fournir des documents d'inspection, des rapports de tests de routine et des photos de produits avant expédition conformément à l'accord technique confirmé.

• Système de gestion de la qualité ISO 9001
• Système de management environnemental ISO 14001

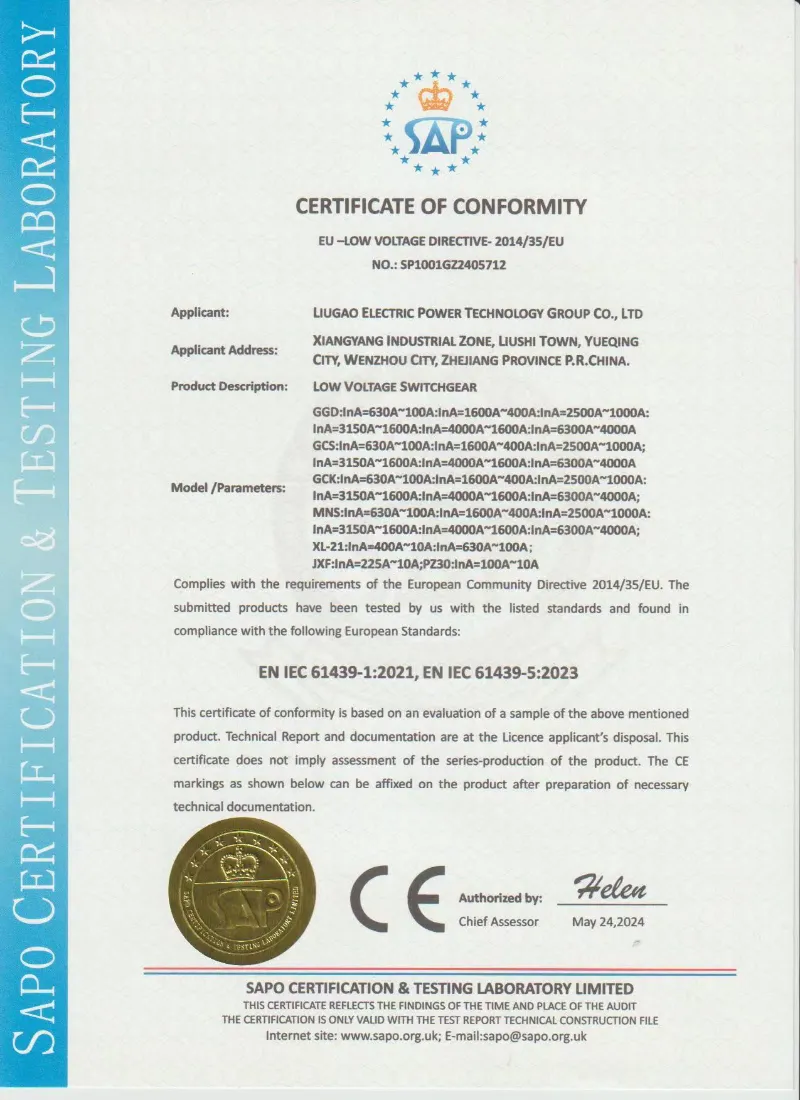

• Conception et tests basés sur la norme CEI 61439-1/2
• Rapport de test de routine avant expédition
• Photos d'inspection d'usine disponibles sur demande

Emballage, expédition et service après-vente

Emballage et expédition

● Emballage individuel en tiroir : film à bulles antistatique à l'intérieur d'une boîte en carton ondulé, étiqueté avec le schéma de circuit et les valeurs nominales.

● Emballage de l'armoire principale : Film étirable + papier VCI + caisse d'exportation en contreplaqué (épaisseur 15 mm). Toutes les bases de caisses sont équipées de passages pour chariot élévateur.

● Conditions d'expédition : FOB Ningbo, principaux ports CIF ou EXW.

● Délai : 20 jours ouvrés pour les configurations standards.

Service après-vente

● Période de garantie : 12 mois à compter de la date de mise en service (maximum 18 mois à compter de l'expédition).

● Assistance technique à distance gratuite par appel vidéo ou email (réponse sous 4 heures ouvrées).

FAQ :

Q1 : Quelle est la différence entre les tiroirs 8E/2, 8E et 16E ?

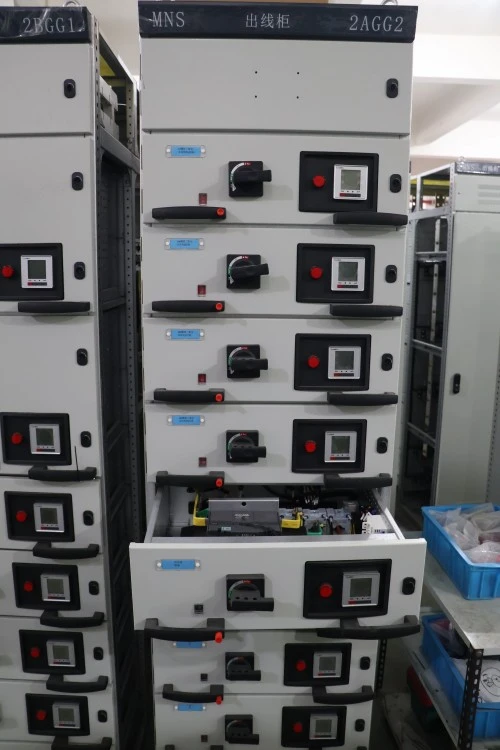

R : Ceux-ci se réfèrent aux modules de hauteur de tiroir : 8E/2 = 100 mm (demi-module), 8E = 200 mm (module complet), 16E = 400 mm (module double). Plus le tiroir est grand, plus le courant nominal admissible est élevé et plus il y a de bornes secondaires disponibles.

Q2 : Puis-je remplacer un tiroir sans débrancher l’alimentation entrante ?

R : Oui. Il s'agit d'une caractéristique essentielle de l'armoire de commutation de type débrochable à modularisation MNS. Déplacez le tiroir en position isolée (poignée blanche), déverrouillez-le et retirez-le. Le bus principal reste sous tension. Cependant, déconnectez toujours le côté charge en premier.

Q3 : L'armoire est-elle livrée avec un système de surveillance de la température ?

R : Les unités standard n'incluent pas de surveillance, mais nous proposons en option des tiroirs intelligents avec des capteurs PT100 intégrés et une unité d'affichage centrale affichant les températures des jeux de barres et des tiroirs.

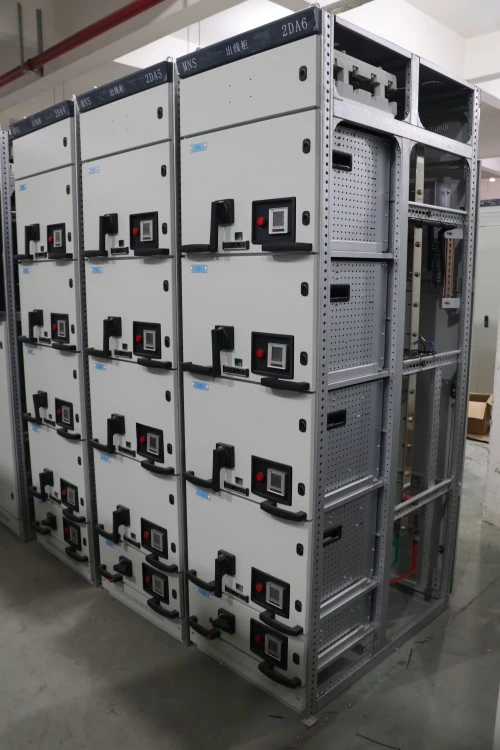

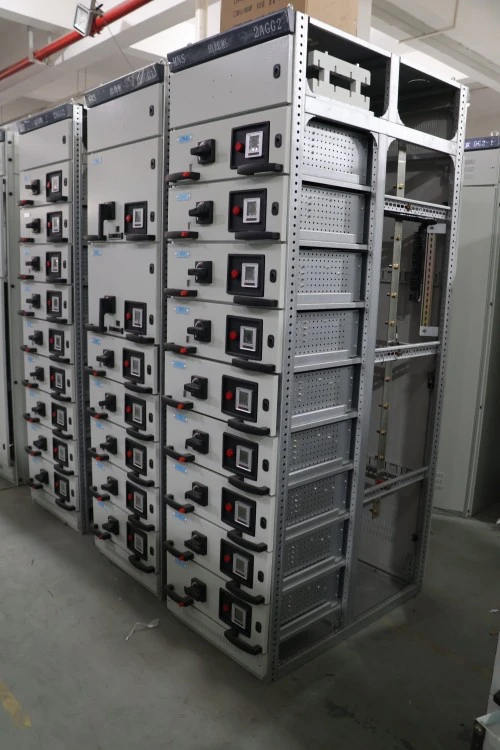

Q4 : L'armoire peut-elle être agrandie ultérieurement sans remplacer les sections existantes ?

R : Oui. Chaque section verticale est conçue mécaniquement et électriquement pour une connexion latérale. Vous pouvez boulonner une cellule supplémentaire à chaque extrémité et connecter les jeux de barres à l'aide des kits d'extension fournis.
