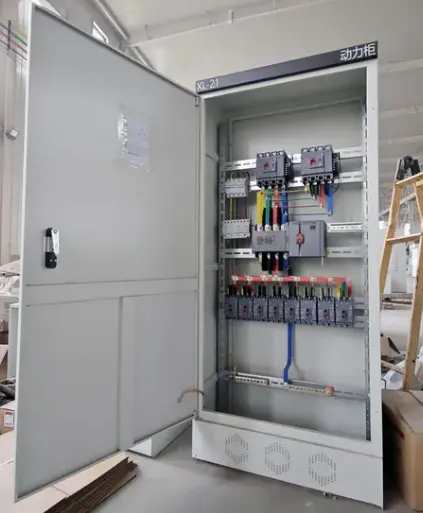

Appareillage de commutation de boîte de distribution d'énergie fixe XL-21

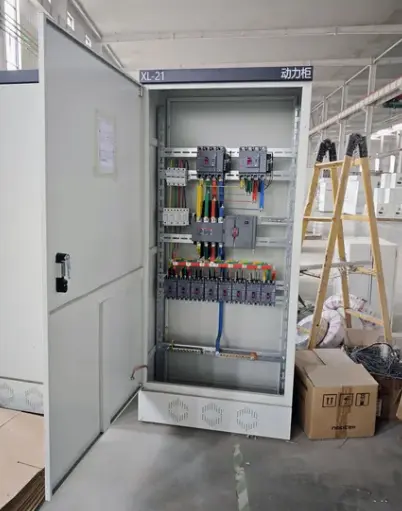

L'appareillage de distribution d'énergie fixe XL-21 est une armoire de distribution d'énergie basse tension fermée murale ou au sol, généralement évaluée jusqu'à 630 A. Il comporte une structure de montage interne de type fixe, ce qui signifie que tous les disjoncteurs, contacteurs, compteurs et bornes sont montés de manière permanente sur des rails internes ou des plaques de montage, plutôt que d'être amovibles.

A quoi sert ce produit ?

● Reçoit et distribue l'énergie électrique d'une source principale entrante vers plusieurs circuits de dérivation sortants

● Fournit une protection contre les surintensités et les courts-circuits pour les équipements en aval à l'aide de disjoncteurs à boîtier moulé (MCCB) ou de disjoncteurs miniatures (MCB).

● Permet le contrôle local des moteurs, des circuits d'éclairage et d'autres charges via des boutons-poussoirs ou des sélecteurs montés sur la porte

● Abrite les appareils de mesure et de surveillance tels que les ampèremètres, les voltmètres et les compteurs d'énergie numériques

● Isole les circuits pour une maintenance sûre à l'aide d'un interrupteur d'arrivée principal ou d'un disjoncteur

Paramètres techniques

Normes et certifications

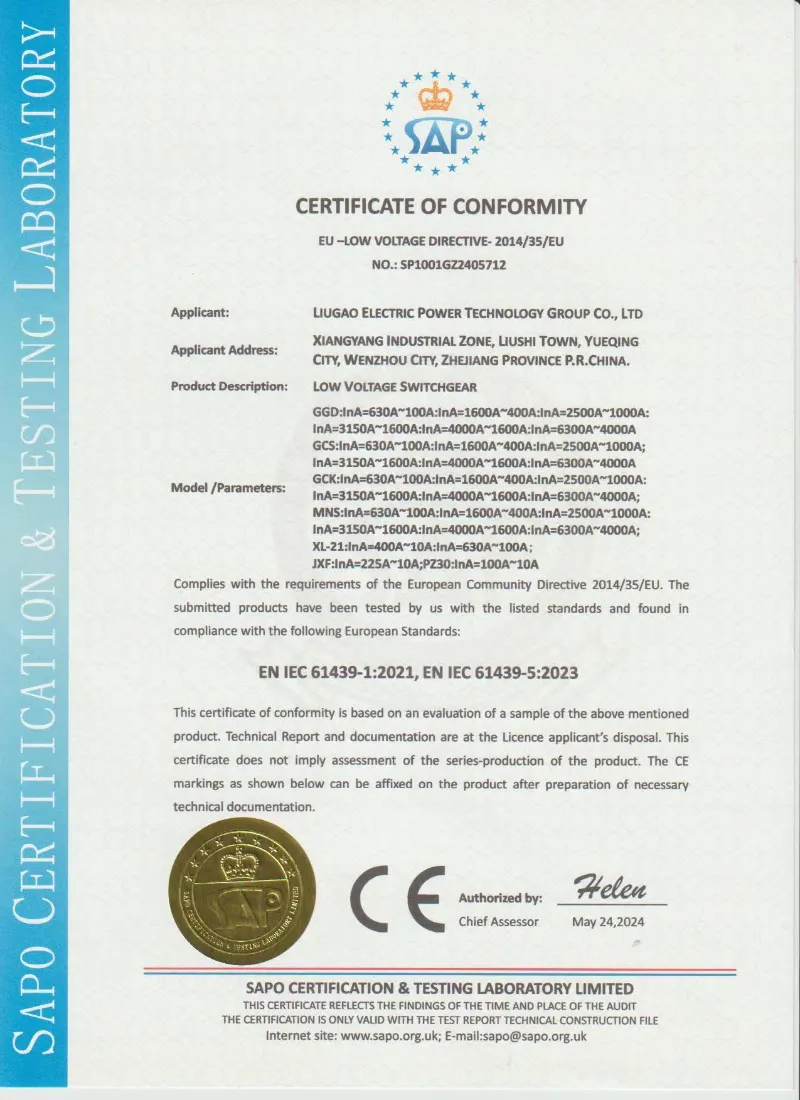

L'appareillage de commutation du boîtier de distribution d'énergie fixe XL-21 peut être fabriqué conformément aux normes CEI 61439, GB/T 7251 et aux exigences techniques spécifiques au projet. Lugao Power prend en charge les tests de routine en usine avant expédition, y compris le test de résistance d'isolation, le test de tension de tenue à fréquence industrielle, l'inspection du câblage, le test de fonctionnement mécanique et l'inspection visuelle.

• Ensembles d'appareillage de commutation et de commande basse tension CEI 61439
• Système de gestion de la qualité d'usine ISO
• Rapport de test de routine disponible avant la livraison
• Inspection par un tiers prise en charge sur demande
• Personnalisation OEM et spécifique au projet disponible

Contrairement aux plus grands tiroirsappareillage de commutation, le XL-21 est conçu pour les applications où les changements de circuit sont peu fréquents et où la simplicité est privilégiée par rapport à la flexibilité modulaire. Sa conception fixe offre un coût initial inférieur, un encombrement réduit et une installation plus facile. Essentiellement, l'armoire de distribution XL-21 est la bête de somme de la distribution d'énergie petite à moyenne : fiable, simple et économique.

Avantages du produit

L'appareillage de distribution d'énergie fixe XL-21 offre plusieurs avantages convaincants qui en font le choix préféré pour les applications de distribution fixe.

Caractéristiques du produit

Le panneau de distribution d'énergie basse tension intègre les caractéristiques distinctives suivantes qui le différencient des boîtiers de distribution fixes concurrents.

Cadre soudé avec double revêtement : Le cadre principal est construit en acier laminé à froid de 1,5 mm à 2,0 mm avec soudage à l'arc continu protégé par CO₂ à tous les joints. Après soudage, l'ensemble du boîtier subit un dégraissage, une phosphatation et un revêtement en poudre électrostatique (minimum 70 μm) en RAL 7035. Cette protection double couche surpasse considérablement les boîtiers rivetés ou boulonnés dans les environnements corrosifs.

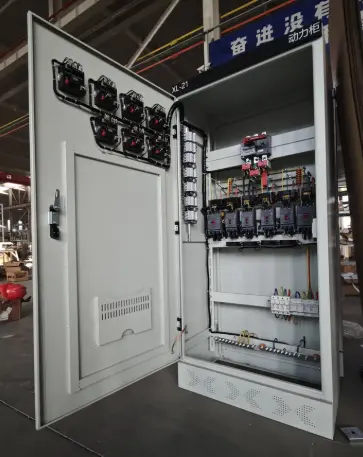

Porte battante avec ouverture à 130° : La porte d'entrée est équipée de charnières robustes en acier inoxydable permettant une ouverture à 130°, ainsi que d'un mécanisme de verrouillage à trois points (haut, milieu, bas) avec une poignée standard DIN. Une fenêtre d'instrument transparente est prévue pour la lecture du compteur sans ouvrir la porte.

Panneaux latéraux et arrière amovibles : Les panneaux latéraux et le panneau arrière sont amovibles à l'aide d'une clé hexagonale standard. Cela permet un accès à 360° aux composants internes pendant l'installation ou la maintenance — une fonctionnalité rarement trouvée dans les boîtes de distribution à faible coût.

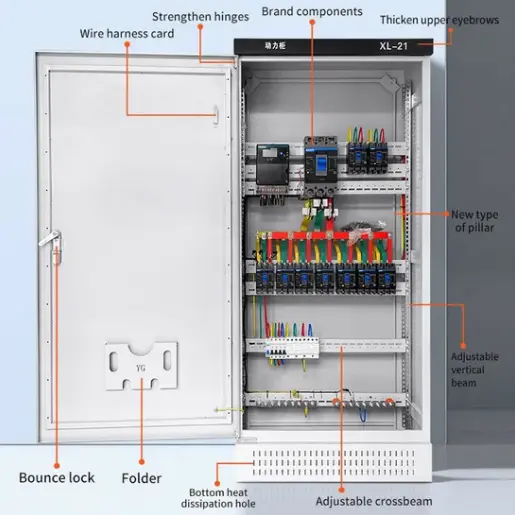

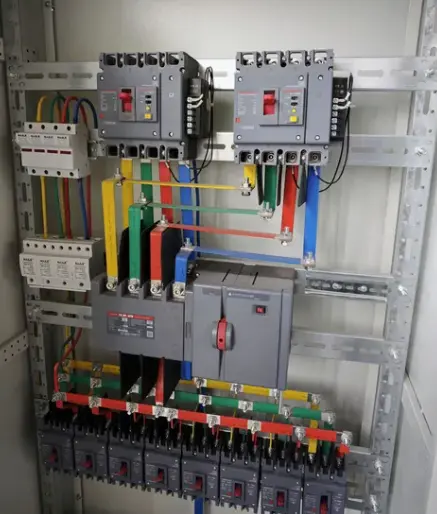

Rails de montage universels : à l'intérieur, l'armoire est équipée à la fois de plaques de montage perforées (pour les appareils à vis) et de rails DIN chapeau (pour les appareils à encliqueter). Cette conception à double système s'adapte à n'importe quelle marque de MCCB, MCB, contacteur ou bornier.

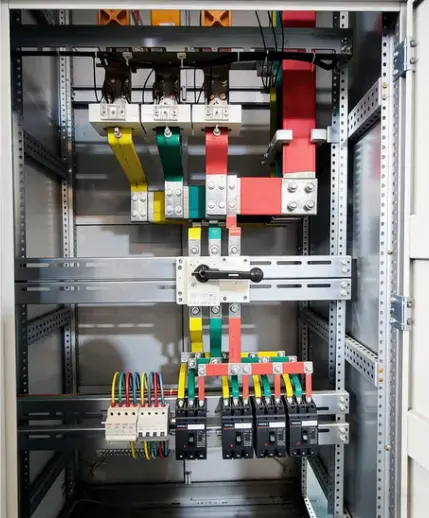

Barres de neutre et de terre intégrées : la barre de neutre en cuivre (pleine capacité) et la barre de terre (demi-capacité) installées en usine s'étendent sur toute la hauteur du boîtier, avec des points de connexion pré-percés tous les 50 mm. Pas besoin d'ajouter des jeux de barres séparés sur site.

Système de gestion des câbles : goulottes de câbles verticales sur les côtés gauche et droit, chacune avec couvercles amovibles. Des ouvertures d'entrée/sortie de câbles sont prévues sur les parois supérieure, inférieure et latérale. Une goulotte de commande séparée sépare le câblage basse tension des câbles d'alimentation.

Interrupteur d'isolement d'arrivée avec verrouillage de porte : La poignée de l'interrupteur principal d'arrivée est mécaniquement verrouillée avec la porte avant — la porte ne peut être ouverte que si l'interrupteur principal est en position OFF. Ce dispositif de sécurité empêche tout contact accidentel avec des pièces sous tension.

Étiquetage des circuits sérigraphiés : chaque position du circuit est clairement étiquetée sur la plaque de montage intérieure à l'aide d'une sérigraphie résistante à l'usure. Les étiquettes ne se décolorent pas et ne se décollent pas comme les autocollants adhésifs.

Application du produit

L'appareillage de commutation du boîtier de distribution d'énergie fixe XL-21 est largement utilisé dans les secteurs suivants :

● Installations industrielles – Ateliers d'usinage, chaînes d'assemblage, équipements de manutention, postes de soudage (généralement des alimentations 100 A à 630 A)

● Bâtiments commerciaux – Centres commerciaux, bureaux, magasins de détail, restaurants (éclairage et distribution générale d'électricité)

● Complexes résidentiels – Répartition des étages des immeubles d'habitation, équipements collectifs, éclairage des parkings

● Infrastructure – Éclairage des tunnels, alimentation des gares de péage, armoires de commande de l'éclairage public

● Systèmes CVC – Distribution principale pour les installations de refroidissement, les unités de traitement d'air, les salles des pompes

● Alimentation temporaire du site – remorques de chantier, distribution électrique pour événements, plateaux de production de films

Dans tous ces scénarios, l’armoire de distribution électrique offre un équilibre entre coût, fiabilité et facilité de maintenance qu’un appareillage de commutation plus complexe ne peut égaler.

FAQ

Quelle est la plage de courant nominal de l'appareillage XL-21 ?

Le boîtier de distribution d'énergie fixe XL-21 peut généralement être configuré de 100 A à 630 A en fonction de la charge du projet et de la conception du circuit.

Lugao peut-il personnaliser la disposition des composants internes ?

Oui. Nous pouvons personnaliser la disposition des disjoncteurs, des disjoncteurs, des contacteurs, des compteurs, des bornes, des jeux de barres et des positions d'entrée de câbles en fonction de votre schéma unifilaire.

Quelles informations dois-je fournir pour un devis ?

Veuillez fournir la tension nominale, le courant nominal, le nombre de circuits entrants et sortants, les spécifications du disjoncteur, le niveau de protection, le type d'installation, la quantité et le port de destination.

Pouvez-vous fournir des schémas de câblage avant la production ?

Oui. Lugao peut fournir des dessins d'implantation, des schémas de câblage et des documents de confirmation technique avant la production pour approbation du client.

L'armoire XL-21 est-elle adaptée à une utilisation en extérieur ?

Les armoires standard XL-21 sont principalement utilisées à l’intérieur. Pour les applications extérieures, nous pouvons personnaliser une protection IP plus élevée, une structure imperméable et un revêtement anticorrosion.

Emballage, expédition, service après-vente et FAQ

Emballage et expédition

Emballage individuel :Chaque armoire est enveloppée dans du papier antirouille VCI, puis du papier bulle, puis du film étirable et enfin placée dans une caisse en contreplaqué de 10 mm avec des protections de bord en acier.

Conditions d'expédition :FOB Ningbo, principaux ports CIF ou départ usine.

Délai de mise en œuvre:15 jours ouvrés pour les configurations standards (jusqu'à 10 unités).

Service après-vente – Garantie 1 an

●Période de garantie :12 mois à compter de la mise en service ou 18 mois à compter de l'expédition, selon la première éventualité.

●Couverture:Défauts de fabrication, notamment fissuration des soudures du cadre, défaillance du revêtement (non abrasif), verrouillage de porte défectueux et erreurs de câblage.

● Exclusions :Dommages dus à une mauvaise installation, à une surcharge au-delà du courant nominal, à un impact physique, à une corrosion due à des produits chimiques non spécifiés ou à un cas de force majeure.
