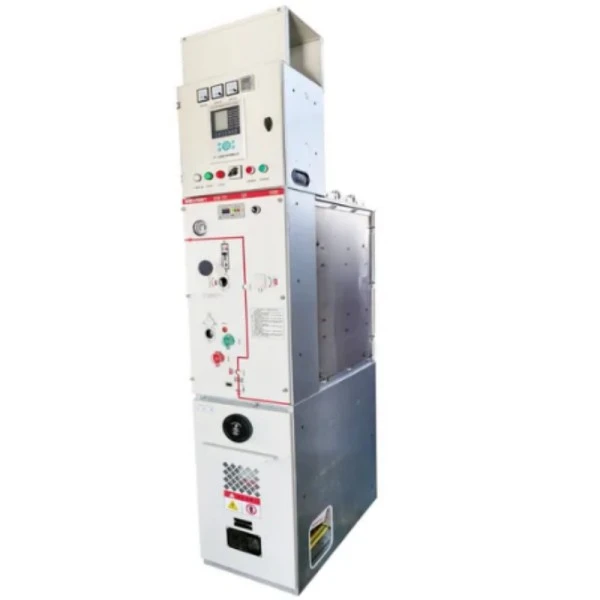

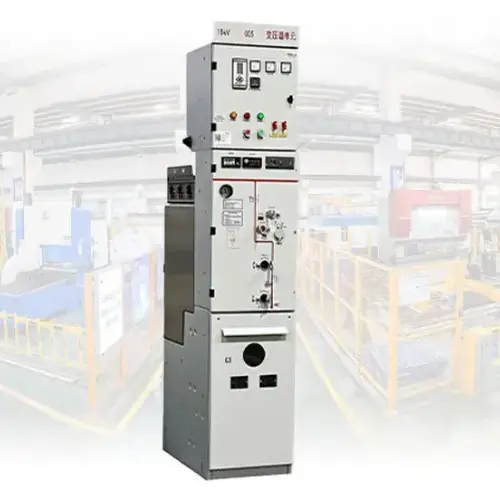

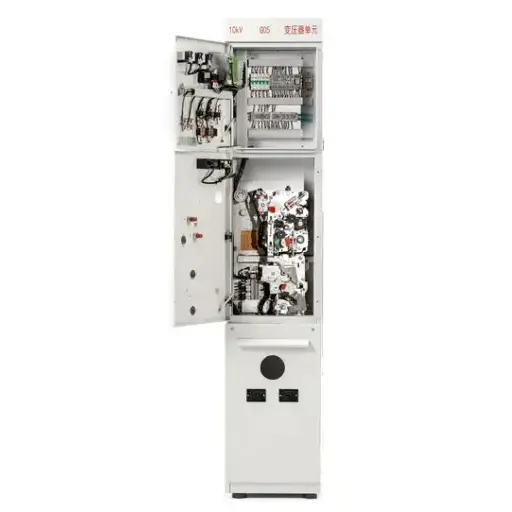

Panneau d'appareillage isolé RMU MV HT avec VCB

Qu'est-ce que c'est?

Le panneau d'appareillage isolé RMU MV HT avec VCB est un dispositif de distribution électrique assemblé en usine et sous boîtier métallique combinantUnité principale en anneau (RMU)fonctionnalité avec la technologie de disjoncteur à vide (VCB). La RMU permet la configuration d'un réseau en anneau : l'alimentation peut circuler dans les deux sens, garantissant ainsi la continuité de l'alimentation. Le VCB, logé dans une ampoule à vide scellée, éteint les arcs en quelques millisecondes lorsque des défauts surviennent.

RMU (Ring Main Unit) fait référence à un ensemble d'appareillage compact conçu pour les réseaux électriques en boucle. Contrairement aux systèmes de distribution radiale où un seul défaut peut couper l'alimentation de charges entières en aval, une RMU vous permet de créer une configuration en anneau : l'énergie peut circuler dans les deux sens. Lorsqu'un défaut se produit sur une section, vous isolez simplement cette section pendant que le reste du réseau continue de recevoir de l'énergie de l'alimentation alternative.

Le VCB (Vacuum Circuit Breaker) est le cœur du système de protection de ce panneau. À l’intérieur d’une ampoule à vide scellée, le disjoncteur peut éteindre les arcs électriques en quelques millisecondes lorsqu’un défaut se produit. Comme il n'y a ni air ni huile à l'intérieur de l'interrupteur, l'arc est éteint presque instantanément, minimisant ainsi les dommages aux équipements en aval et prolongeant la durée de vie des contacts.

L'appareillage de commutation isolé MT HT indique que ce produit fonctionne dans la plage moyenne tension à haute tension (généralement de 12 kV à 40,5 kV) et utilise une technologie d'isolation avancée (soit du gaz SF6, soit un diélectrique solide) pour isoler les pièces sous tension de l'environnement.

Que peut-il faire ?

1. Contrôle de la distribution d'énergie – Allumer/éteindre les circuits manuellement ou via SCADA

2. Protection contre les défauts – Interruption des courants de court-circuit jusqu'à 31,5 kA

3. Isolation du réseau – Mettez à la terre les câbles sortants en toute sécurité pour la maintenance

Ce panneau permet aux services publics, aux installations industrielles et aux bâtiments commerciaux d'atteindre un temps d'arrêt quasi nul tout en maintenant une sécurité absolue du personnel. Chaque panneau d'appareillage isolé RMU MV HT avec VCB est conçu pour fonctionner dans les environnements les plus difficiles.

Paramètre de produit (spécification)

Caractéristique du produit et application

Principales fonctionnalités

Protection VCB intégrée --- Contrairement aux RMU standard avec fusibles, notre panneau d'appareillage isolé RMU MV HV avec VCB fournit une interruption complète en cas de panne. L'ampoule à vide ne nécessite aucun entretien pendant sa durée de vie.

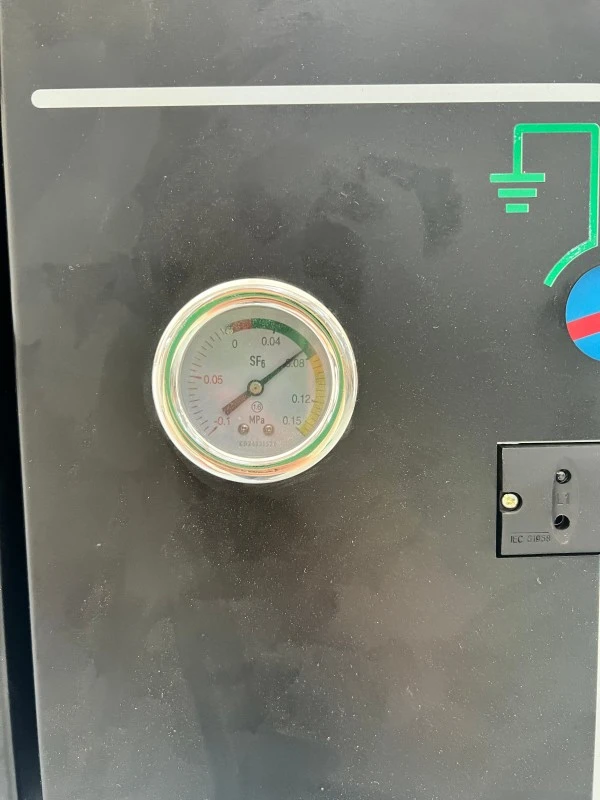

Réservoir d'isolation SF6 scellé --- Toutes les pièces sous tension sont logées dans un réservoir en acier inoxydable de 3 mm avec une fuite annuelle <0,1%. Aucun nettoyage, aucun test d'isolation, aucune exposition à la poussière ou au brouillard salin.

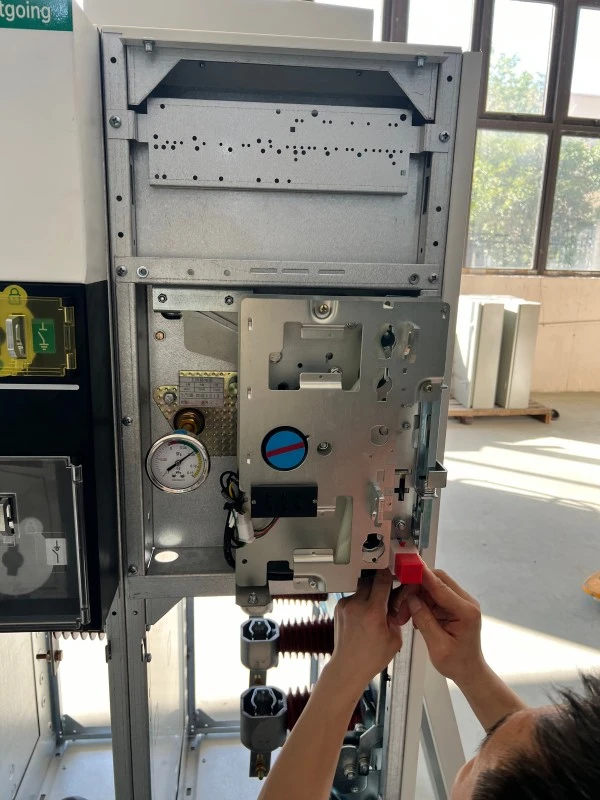

L'interrupteur-sectionneur à trois positions offre des positions connectées, déconnectées et mises à la terre avec verrouillage mécanique pour éviter les séquences incorrectes.

Résistance à l'arc interne --- Testé à 20 kA/1 s avec décompression éloignant les gaz chauds de l'opérateur.

Encombrement compact --- Occupe 30 à 50 % d'espace au sol en moins que l'appareillage de commutation isolé par l'air, idéal pour les sous-stations à espace limité.

Surveillance à distance --- Contacts auxiliaires standard plus communication Modbus ou CEI 61850 en option.

Applications

● Distribution d'énergie urbaine (sous-stations en sous-sol, complexes commerciaux)

● Parcs éoliens et solaires (résiste aux vibrations et aux températures extrêmes)

● Installations industrielles (sidérurgie, ciment, pétrochimie)

● Centres de données (exigences de disponibilité de niveau III/IV)

● Sous-stations de traction ferroviaire (systèmes 25kV)

● Opérations minières (environnements poussiéreux et humides)

Questions et réponses sur les fonctionnalités

Q : En quoi le VCB diffère-t-il d'un interrupteur-sectionneur ?

R : Un interrupteur-sectionneur interrompt uniquement les courants de charge normaux. Le VCB de ce panneau d'appareillage isolé RMU MV HT avec VCB interrompt les courants de défaut jusqu'à 31,5 kA en millisecondes, à l'aide d'une ampoule à vide sans milieu ionisable.

Détails de production

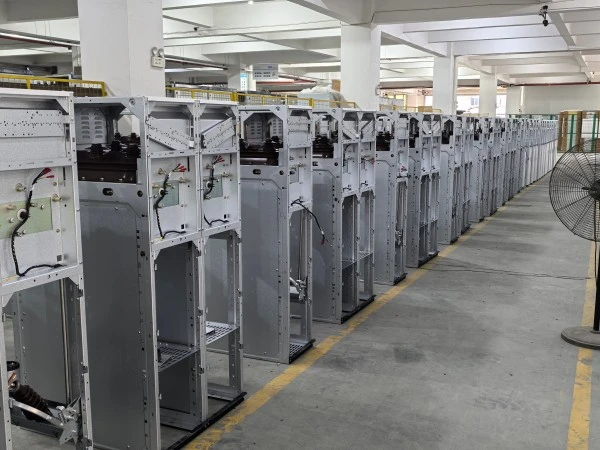

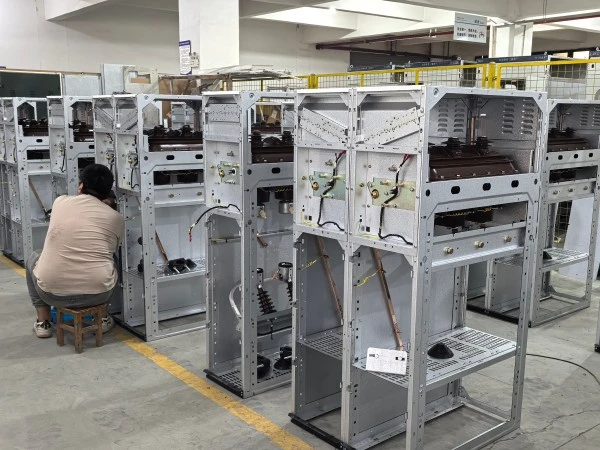

Processus de fabrication

● Fabrication du réservoir --- Acier inoxydable 316L découpé au laser, soudé par robot, inspecté aux rayons X, testé sous pression à 0,4 MPa pendant 24 heures.

● Ensemble interrupteur à vide --- Chaque interrupteur est soumis à un test haute tension CA de 70 kV et à une mesure de résistance de contact.

● Traitement SF6---Réservoir évacué à <10Pa, puis rempli de gaz SF6 (pureté >99,97 %, point de rosée <-50°C). Le renifleur halogène vérifie tous les joints.

● Tests---Tests d'endurance mécanique (1 000 cycles), diélectrique (70 kV/1 min), de décharge partielle (<5 pC) et d'arc interne (20 kA/1 s).

Assurance qualité et certifications

Pourquoi choisir Lugao Power ?

RMU avec VCB vs RMU avec fusible

En général, les RMU VCB sont recommandées pour les systèmes de distribution d'énergie de moyenne et grande capacité qui nécessitent des opérations de commutation fréquentes, une protection avancée et une surveillance à distance. Les RMU à fusibles sont une solution rentable pour la protection des transformateurs et les petits réseaux de distribution avec des charges relativement stables.

Emballage, expédition et service après-vente

Conditionnement

1. Enveloppe intérieure en film VCI + rembourrage en mousse + caisse en contreplaqué de 9 mm

2. Pression SF6 réduite à 0,05MPa pour le transport

Après-vente et garantie

1. Période de garantie : 12 mois à compter de la mise en service ou 18 mois à compter de l'expédition, selon la première éventualité.

2. Couverture : défauts de matériaux/de fabrication, recharge SF6 pour les fuites >0,5 %/an, perte de vide VCB.

3. Exclusions : Installation incorrecte, force majeure, modification non autorisée, consommables.

Services:

1. Dépannage à distance gratuit (réponse 24 heures sur 24)

2. Expédition des pièces détachées sous 48 heures (entrepôts régionaux)

3. Garantie prolongée disponible (2, 3 ou 5 ans)

Foire aux questions

Q1 : Pouvez-vous fournir des rapports de tests de type et du FAT ?

R : Oui. Rapports d'essais de type CEI disponibles. Les tests d'acceptation en usine dans notre usine du Zhejiang sont les bienvenus. Inspection tierce (SGS, BV) disponible aux frais du client.

Q2 : Comment les réclamations au titre de la garantie sont-elles traitées à l'échelle internationale ?

R : Envoyez des photos/vidéos par courrier électronique àlugaoteam@lugaoelectric.com. Diagnostic à distance sous 24 heures. Pour les défauts couverts par l'assurance, nous enverrons gratuitement les pièces de rechange.

Q3 : Quelle est la durée de vie prévue de ce panneau d'appareillage isolé RMU MV HT avec VCB ?

R : Réservoir SF6 et jeux de barres : 30 ans. Interrupteur VCB : 10 000 opérations ou 30 ans. Révision du mécanisme : 15-20 ans. Durée de vie totale : 25-30 ans avec un entretien approprié.

Q4 : Quelles conditions de paiement acceptez-vous ?

R : Clients pour la première fois : avance de 30 % T/T, 70 % avant expédition. Clients établis : 20 % T/T + 80 % contre copie B/L. L/C à vue accepté.

Q5 : Le panneau d'appareillage isolé RMU MV HT avec VCB peut-il être utilisé à haute altitude ?

R : Conception standard ≤2000m. Version haute altitude (ligne de fuite augmentée, pression SF6 plus élevée) disponible jusqu'à 3 500 m. Ingénierie sur mesure pour >3500m.
