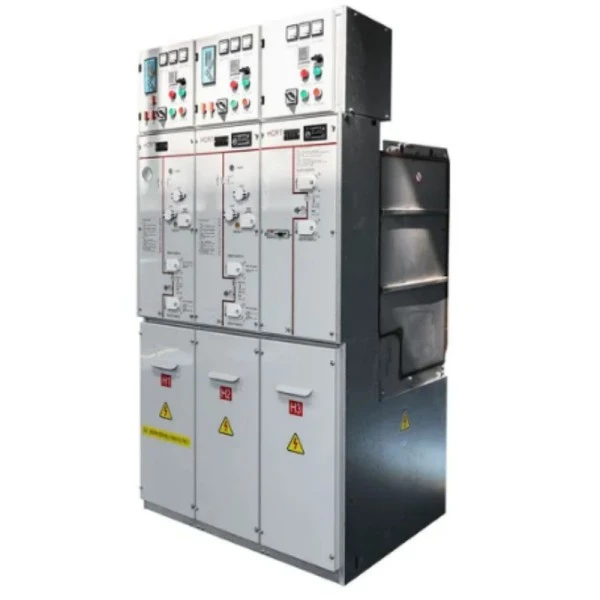

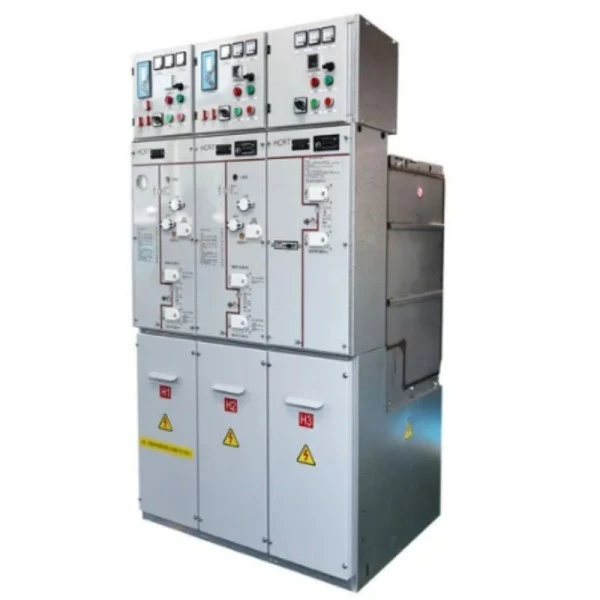

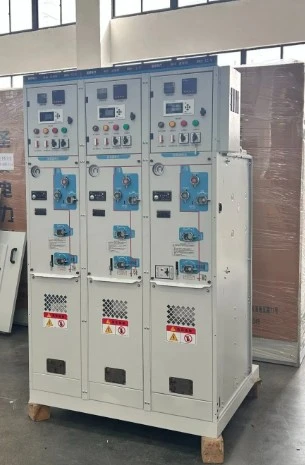

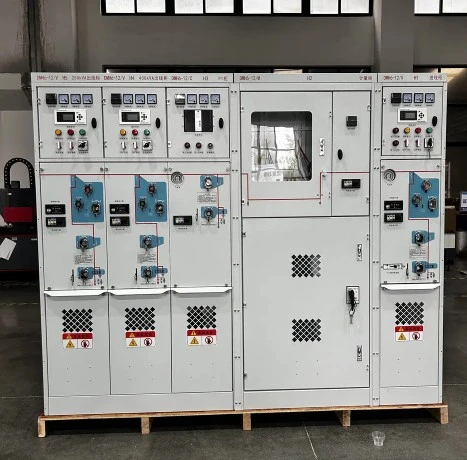

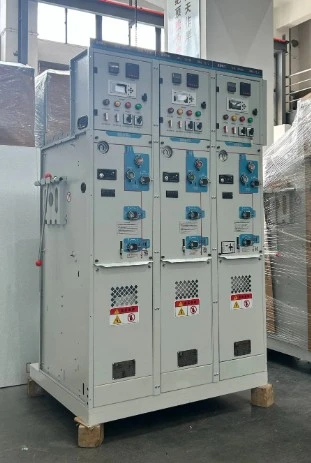

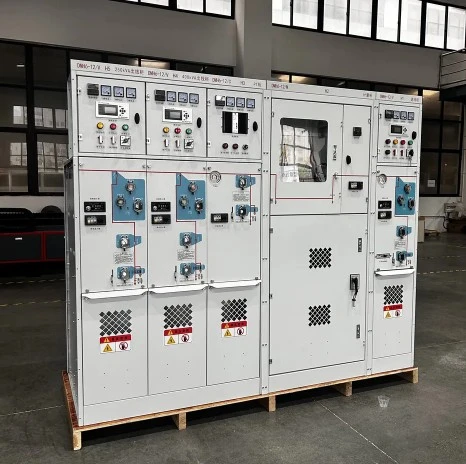

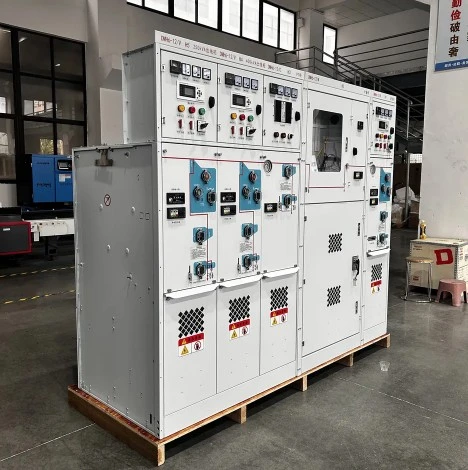

Appareillage de commutation scellé moyenne tension Sf6 35kv

L'appareillage de commutation scellé moyenne tension SF6 de 35 kV est un appareil électrique assemblé en usine dans un boîtier métallique qui utilise de l'hexafluorure de soufre gazeux (SF6) comme moyen isolant et d'extinction d'arc. Contrairement aux appareillages de commutation de type ouvert conventionnels, toutes les pièces sous tension, y compris le disjoncteur, le sectionneur et l'interrupteur de mise à la terre, sont hermétiquement scellées à l'intérieur d'un réservoir en acier inoxydable rempli de gaz SF6 à une pression contrôlée.

Que peut-il faire ?

Principalement, cet appareillage scellé moyenne tension SF6 de 35 kV est responsable de la réception, de la distribution et du contrôle de l'énergie électrique dans les réseaux électriques de 35 kV. Il protège les transformateurs, les moteurs et les départs contre les surcharges, les courts-circuits et les surtensions transitoires. Lorsqu'un défaut se produit, le disjoncteur SF6 éteint l'arc en quelques millisecondes, garantissant ainsi un minimum de dommages aux équipements en aval. De plus, il permet des opérations de commutation à distance et une surveillance de l'état en temps réel, ce qui en fait un composant essentiel des réseaux intelligents modernes. Essentiellement, il remplace les appareillages de commutation isolés dans l'air (AIS) encombrants dans les applications où l'espace est limité ou les conditions environnementales sont sévères.

Avantages du produit

Lors de l’évaluation d’un appareillage de commutation scellé moyenne tension SF6 de 35 kV, la solution de Lugao Power se distingue par cinq avantages majeurs :

1. Fiabilité ultra élevée : étant donné que le gaz SF6 offre une rigidité diélectrique supérieure (environ 3 fois celle de l'air), les composants internes sont insensibles à la poussière, à l'humidité, au brouillard salin et à la pollution. Cela se traduit par un taux de défaillance extrêmement faible : moins de 0,1 % sur dix ans de fonctionnement.

2. Empreinte compacte : la conception scellée réduit considérablement les dégagements entre phases et entre phases. Une unité principale en anneau SF6 35 kV typique de Lugao occupe seulement 1,2 m² par départ, contre 3,5 m² pour l'AIS. Cela permet aux services publics et aux installations industrielles de rénover ou de s’étendre au sein des bâtiments existants.

3. Fonctionnement sans entretien : étant donné que toutes les pièces mobiles fonctionnent dans un environnement SF6 sec et scellé, il n'est pas nécessaire de procéder à un nettoyage régulier, à un réglage des contacts ou à des tests de résistance d'isolation. La seule vérification recommandée est une lecture du manomètre de gaz une fois tous les six mois. Sur une durée de vie de 20 ans, cela permet d'économiser jusqu'à 70 % sur les dépenses opérationnelles.

4. Sécurité améliorée pour le personnel : le réservoir soudé sous enveloppe métallique est conçu pour le confinement des défauts d'arc interne (IAC) jusqu'à 50 kA/1 s. Même en cas de défaut interne, la soupape de surpression dirige les gaz chauds vers un conduit d'évacuation sûr, jamais vers un opérateur. Tous les verrouillages sont conformes à la norme CEI 62271-200.

5. Performances par tous les temps : De -40°C dans les sous-stations alpines à +55°C dans les fermes solaires du désert, ce tableau scellé moyenne tension SF6 de 35 kV fonctionne sans déclassement. Aucun chauffage ou climatisation n’est requis à l’intérieur de l’enceinte.

Caractéristiques du produit

● L'appareillage scellé moyenne tension SF6 35 kV de Lugao Power intègre les caractéristiques techniques spécifiques suivantes :

1. Réservoir soudé en acier inoxydable : 3 mm d'épaisseur, qualité 316L, test d'étanchéité à l'hélium à moins de 0,1 % par an. Aucun joint ni joint torique exposé à l’atmosphère.

2. Interrupteur à trois positions : interrupteur-sectionneur, sectionneur et interrupteur de mise à la terre intégrés dans un seul mécanisme. Le verrouillage mécanique empêche les opérations de séquence incorrectes.

3. Manomètre SF6 (compensé en température) : Fournit une véritable lecture de pression quelle que soit la température ambiante. Zone verte = 0,12 à 0,14 MPa (absolu). Contacts d'alarme basse pression disponibles pour la surveillance à distance.

4. Option disjoncteur à vide : pour la protection des lignes d'alimentation, un interrupteur à vide intégré avec isolation externe SF6 combine le pouvoir de coupure élevé du vide avec la résistance de l'isolation du SF6. Courant nominal de coupure en court-circuit : 31,5 kA.

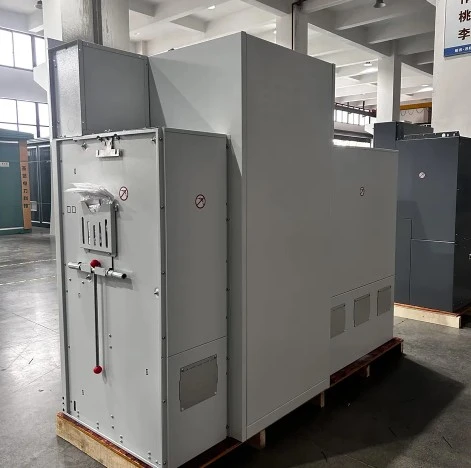

5. Compartiment pour câbles : le grand couvercle avant amovible permet un accès facile pour l'installation des cosses de câble. Convient aux câbles unipolaires en cuivre ou en aluminium jusqu'à 500 mm².

6. Actionneur magnétique ou à ressort : disponible sous forme d'actionneur magnétique (pour 100 000 opérations mécaniques) ou de mécanisme à ressort à énergie stockée (pour les projets sensibles aux coûts).

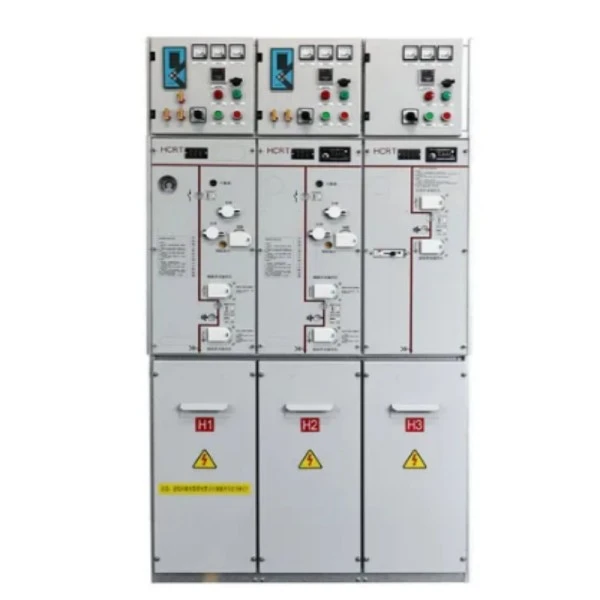

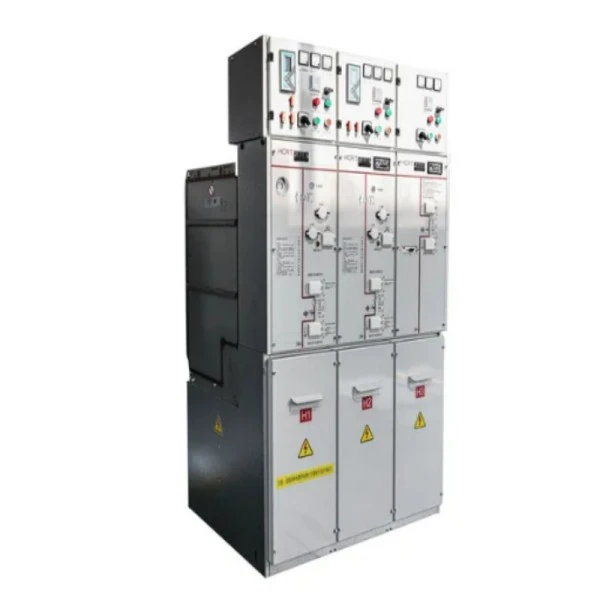

7. Bus Mimic du panneau avant : Un schéma unifilaire clair et gravé avec des indicateurs LED pour la position du commutateur, l'état de la mise à la terre et la pression SF6.

8. Contacts auxiliaires : 6NO + 6NC, évalués pour 220 V CC, directement entraînés par l'arbre principal (pas de cames pouvant glisser).

Application du produit

La polyvalence de l’appareillage scellé moyenne tension SF6 de 35 kV le rend adapté aux applications suivantes :

1. Parcs éoliens : utilisés dans la base de la tour de chaque éolienne ou dans les anneaux collecteurs des plates-formes offshore. Résiste aux vibrations, au brouillard salin et aux espaces confinés.

2. Centrales solaires photovoltaïques : installées aux sorties du boîtier de combinaison et du côté primaire du transformateur élévateur. La conception scellée empêche la pénétration de poussière dans les environnements désertiques.

3. Sous-stations industrielles : aciéries, cimenteries et installations pétrochimiques où une production continue nécessite une disponibilité élevée. L'appareillage de commutation SF6 alimente les gros moteurs (3 MW à 10 MW) et les fours à arc.

4. Centres de données : fournit une alimentation entrante fiable de 35 kV aux générateurs de secours et aux systèmes UPS. Sa taille compacte laisse plus d'espace au sol pour les racks informatiques.

5. Sous-stations de traction ferroviaire : pour les voies ferrées électrifiées avec des systèmes de 27,5 kV ou 35 kV. LeAppareillage SF6gère des commutations fréquentes (jusqu'à 5 000 opérations/an) sans usure des contacts.

6. Sous-stations souterraines : dans les centres-villes ou les complexes commerciaux où le prix du terrain est prohibitif. L'appareillage de commutation peut être empilé sur deux niveaux à l'intérieur d'une voûte de 2,5 m de haut.

7. Distribution secondaire des services publics : en tant qu'unité principale en anneau (RMU) pour alimenter des blocs résidentiels ou de petits parcs industriels à partir d'une boucle de 35 kV.

Normes auxquelles nous nous conformons

L'appareillage de commutation scellé moyenne tension SF6 35 kV de Lugao Power est conçu et fabriqué conformément aux normes internationales et industrielles pour garantir la sécurité, la fiabilité et une longue durée de vie.

Détails de production

Chaque unité de l'appareillage de commutation scellé moyenne tension SF6 35 kV de Lugao Power est soumise à des étapes de fabrication rigoureuses :

● Fabrication du réservoir : Des plaques en acier inoxydable 316L découpées au laser sont soudées par robot dans un gabarit. Toutes les soudures sont inspectées par ressuage et aux rayons X pour détecter les trous d'épingle. Chaque réservoir est ensuite testé sous pression à 0,3 MPa (2*pression de fonctionnement) pendant 24 heures.

● Traitement de surface : L'extérieur est phosphaté et recouvert de poudre époxy polyester RAL 7035 (épaisseur minimale de 80 μm). Résistance au brouillard salin : 1 000 heures.

● Traitement du gaz SF6 : Après l'assemblage de tous les composants internes (baguettes, contacts, actionneurs), le réservoir est évacué jusqu'à < 10 Pa. Ensuite, le gaz SF6 d'une pureté > 99,97 % est rempli jusqu'à 0,12 MPa absolu. Le point de rosée est vérifié à < -50°C.

● Test d'endurance mécanique : Chaque mécanisme de commande est cyclé 500 fois (ouverture/fermeture/terre) sur banc d'essai avant l'assemblage final.

● Test haute tension : tension de tenue à fréquence industrielle de 70 kV/1 min (sec) et test d'impulsion de foudre de 110 kV/1,2/50 μs.

● Mesure de décharge partielle : moins de 5 pC à 1,1 × tension nominale (38,5 kV). Mesuré avec un détecteur PD à large bande.

● Détection des fuites : une sonde renifleur (détecteur halogène) scanne chaque cordon de soudure et chaque bride de bague. Taux de fuite garanti < 0,1% par an.

● Traçabilité : Chaque appareillage reçoit un code QR unique. Le code QR renvoie à un rapport de test en usine comprenant les courbes de test de pression, les niveaux de PD et la date de remplissage de gaz.

Appareillage de commutation scellé SF6 vs appareillage de commutation isolé dans l'air (AIS)

Foire aux questions (FAQ)

Q1 : À quelle fréquence l’appareillage scellé moyenne tension SF6 de 35 kV doit-il être rempli ?

R : Dans des conditions normales, le taux de fuite est inférieur à 0,1 % par an. Avec un remplissage initial de 0,12 MPa, il faudrait plus de 20 ans pour atteindre le seuil d'alarme (0,10 MPa). Nous vous recommandons de vérifier le manomètre tous les 6 mois. Aucune recharge n'est généralement nécessaire pendant la période de garantie d'un an, sauf en cas de défaillance du joint.

Q2 : Le gaz SF6 est-il nocif pour l’environnement ? Et Lugao propose-t-il des alternatives ?

R : Le SF6 a un potentiel de réchauffement climatique élevé (GWP = 23 500). Cependant, l'appareillage scellé moyenne tension SF6 de 35 kV de Lugao utilise moins de 2 kg par unité, et notre conception de réservoir scellé élimine pratiquement les émissions. Pour les projets nécessitant du gaz vert, nous proposons en option un remplissage « Gaz vert » (C5-FK) avec un GWP inférieur de 99 %, mais avec un indice d'isolation légèrement réduit.

Q3 : Est-ce que cela peutappareillage de commutationêtre utilisé à l'extérieur sans enceinte supplémentaire ?

R : Oui, l'appareillage scellé moyenne tension SF6 de 35 kV lui-même est classé IP67 pour le réservoir scellé et IP4X pour le compartiment basse tension. Cependant, pour une installation directe à l'extérieur, nous vous recommandons de commander l'option « hotte résistante aux intempéries » (ajoute l'indice IP54 à l'ensemble de la cellule). Sinon, installez-le à l’intérieur d’un kiosque de base ou d’un bâtiment de sous-station.

Q4 : La garantie d'un an couvre-t-elle le gaz SF6 lui-même ?

R : Oui, si une fuite est confirmée (à l'aide d'une bulle de savon ou d'un test de détecteur) pendant la période de garantie, Lugao fournira une bouteille de gaz de remplacement et refermera le raccord sans frais. Toutefois, si la fuite résulte d’un dommage physique (ex. : un chariot élévateur heurtant la cuve), la réparation est facturable.

Q5 : Puis-je installer une interface SCADA à distance sur cet appareillage ?

R : Toutes les unités sont livrées avec des contacts auxiliaires standard 6NO+6NC prêts à être connectés à un RTU ou un API. Pour une surveillance avancée, nous proposons un module enfichable en option avec des sorties Modbus RTU (RS485) ou IEC 61850 (Ethernet), fournissant en temps réel la pression SF6, la position du commutateur et les données du compteur de fonctionnement.
