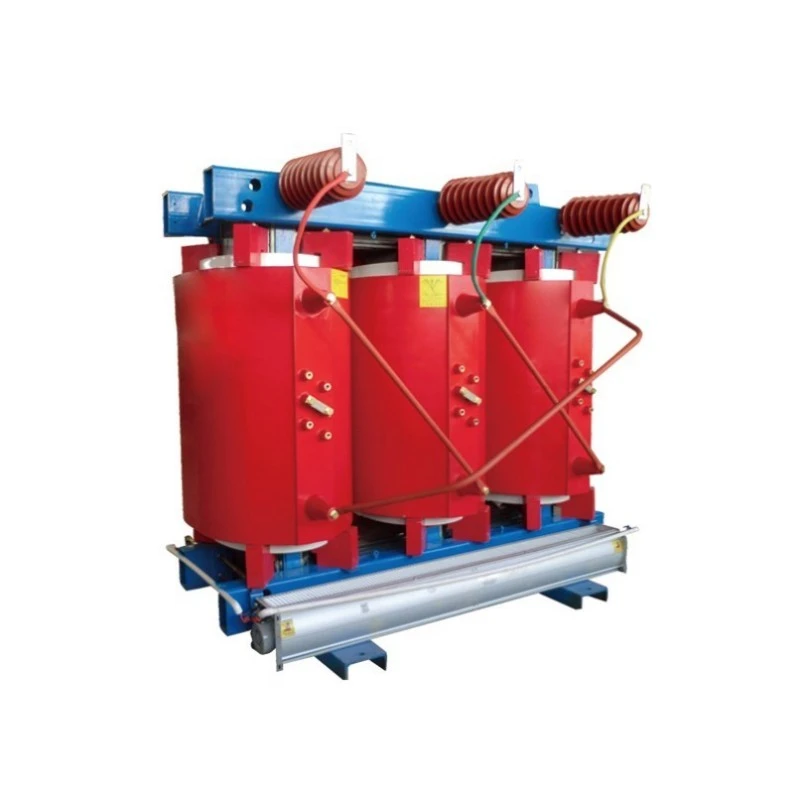

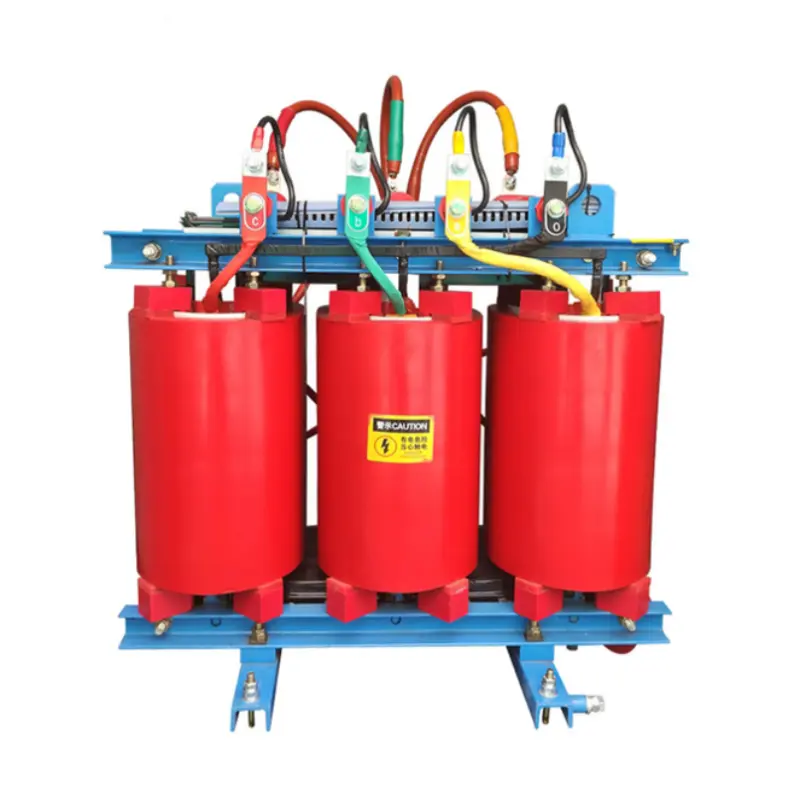

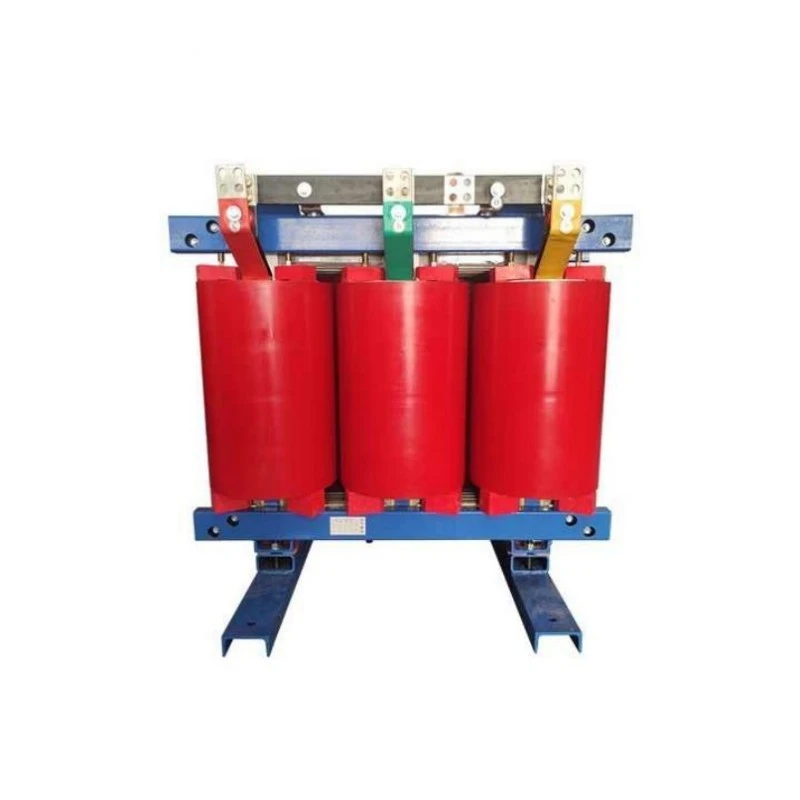

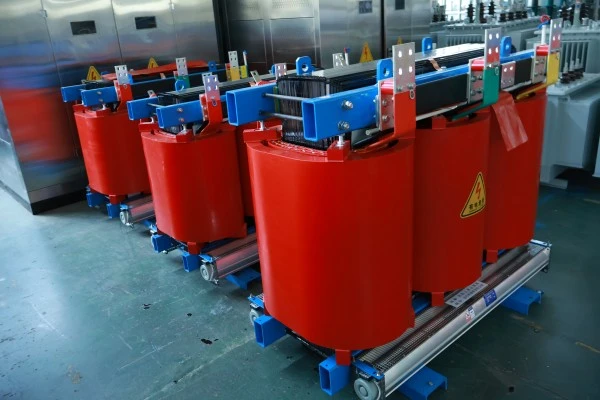

Transformateur de puissance de type sec à enroulement en cuivre SCB13

Qu'est-ce que c'est?

La série SCB13 est un circuit triphasé isolé en résine moulée et enroulé en cuivre.transformateur de puissance à sec. Dans la désignation, « SC » signifie résine coulée (résine époxy coulée sous vide), « B » indique les enroulements de feuille et « 13 » représente le niveau de performance, ce qui signifie que ses valeurs de perte répondent aux exigences d'efficacité énergétique de niveau 1 de la norme nationale GB 20052-2020. Le matériau conducteur du noyau est du cuivre sans oxygène de haute pureté, et non de l'aluminium ou de l'aluminium cuivré.

Qu'est-ce que ça fait ?

1. Conversion de tension : convertit la haute tension (10 kV, 35 kV) en basse tension (400 V, 690 V) ou l'augmente selon les besoins, répondant aux exigences de tension de divers équipements.

2. Distribution d'énergie : En tant que dispositif central d'un système de distribution, il alimente en toute sécurité plusieurs charges telles que les installations industrielles, les complexes commerciaux, les immeubles de grande hauteur et les parcs éoliens.

3. Alimentation électrique sûre : Grâce à son isolation solide en résine époxy ininflammable, il ne pulvérisera pas d'huile et ne prendra pas feu même en cas de défauts internes, ce qui le rend particulièrement adapté aux installations intérieures ou aux emplacements soumis à des exigences strictes en matière de sécurité incendie.

4. Fonctionnement silencieux : le bruit de fonctionnement est nettement inférieur à celui des transformateurs immergés dans l'huile traditionnels, ce qui le rend adapté aux zones résidentielles, aux hôpitaux, aux immeubles de bureaux et à d'autres environnements sensibles au bruit.

En bref, le transformateur de puissance de type sec à enroulement en cuivre SCB13 est un dispositif de distribution d'énergie moderne intégrant une efficacité énergétique élevée, un noyau entièrement en cuivre, un faible bruit et une sécurité ignifuge.

Avantages du produit

Par rapport aux transformateurs secs ordinaires, ce produit offre cinq avantages principaux :

Bobinages entièrement en cuivre, excellente conductivité :Tous les enroulements haute et basse tension sont enroulés à l'aide d'un fil de cuivre rectangulaire émaillé sans oxygène ou d'une feuille de cuivre. La résistivité du cuivre (environ 0,0172 Ω·mm²/m) est bien inférieure à celle de l'aluminium (environ 0,0283 Ω·mm²/m). Par conséquent, les enroulements en cuivre de même section ont une résistance plus faible, moins de génération de chaleur et une efficacité de conversion de puissance plus élevée. Les coûts d'électricité économisés grâce à un fonctionnement à long terme dépassent de loin la différence d'investissement initial.

Efficacité énergétique de niveau 1, conforme à la stratégie nationale bi-carbone :Le niveau de perte SCB13 est strictement conçu pour répondre aux normes nationales d’efficacité énergétique de niveau 1. Les pertes à vide sont environ 10 % inférieures à celles du SCB12 et les pertes de charge sont inférieures de plus de 5 %. Pour un transformateur de 1 000 kVA fonctionnant 8 000 heures par an, cela permet d'économiser plus de 10 000 yuans par an en coûts d'électricité, récupérant ainsi la différence de prix par rapport aux transformateurs standards en 3 à 5 ans.

Coulée sous vide de résine époxy, isolation fiable :Les enroulements sont coulés et durcis avec de la résine époxy Huntsman (ou de qualité équivalente) importée sous vide, éliminant complètement les bulles d'air. La couche isolante durcie présente une résistance mécanique élevée, une résistance aux chocs thermiques, une résistance aux fissures et une protection contre l'humidité et la saleté. Les décharges partielles sont contrôlées en dessous de 5 pC, ce qui est bien supérieur aux normes nationales.

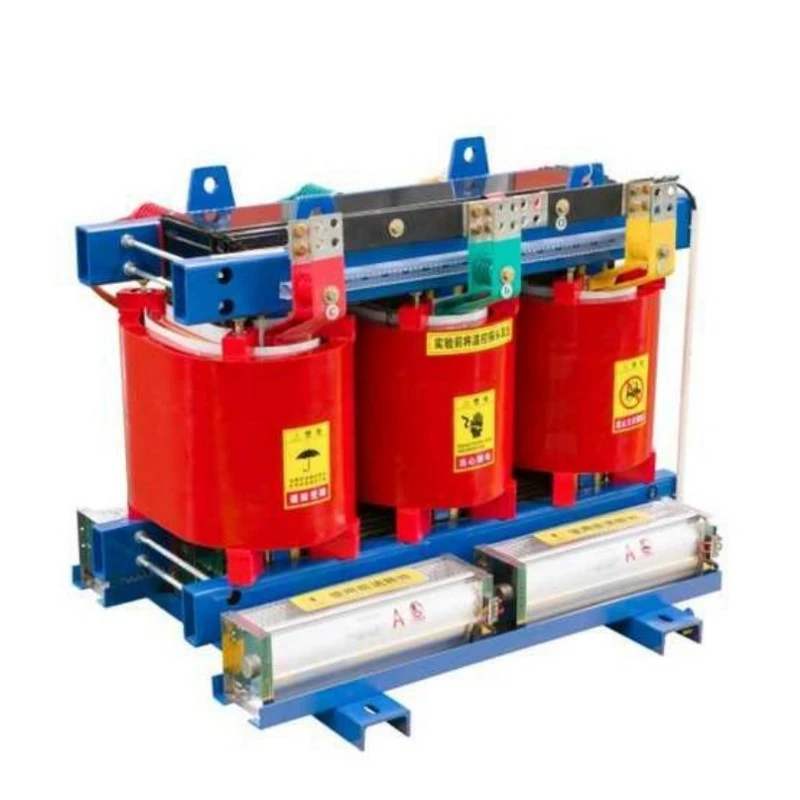

Forte capacité de surcharge, s'adapte aux charges fluctuantes :Sous refroidissement naturel, il peut fonctionner à long terme avec une surcharge de 10 % ; avec un refroidissement à air forcé (ventilateurs installés), la capacité de sortie peut augmenter jusqu'à plus de 120 % de la valeur nominale. Pour les pics de charge saisonniers (par exemple, utilisation de la climatisation en été), aucune augmentation immédiate de la capacité n’est nécessaire.

Résistant à l'humidité et à la contamination, forte adaptabilité environnementale :La surface d'enroulement coulée en résine époxy est lisse, dense et non hygroscopique. Même après un arrêt dans des environnements à humidité relative de 100 %, il peut démarrer directement à pleine charge sans préchauffage. Particulièrement adapté aux environnements humides ou corrosifs tels que les salles de distribution souterraines, les zones côtières à forte embruns salins et les usines chimiques.

Caractéristiques du produit

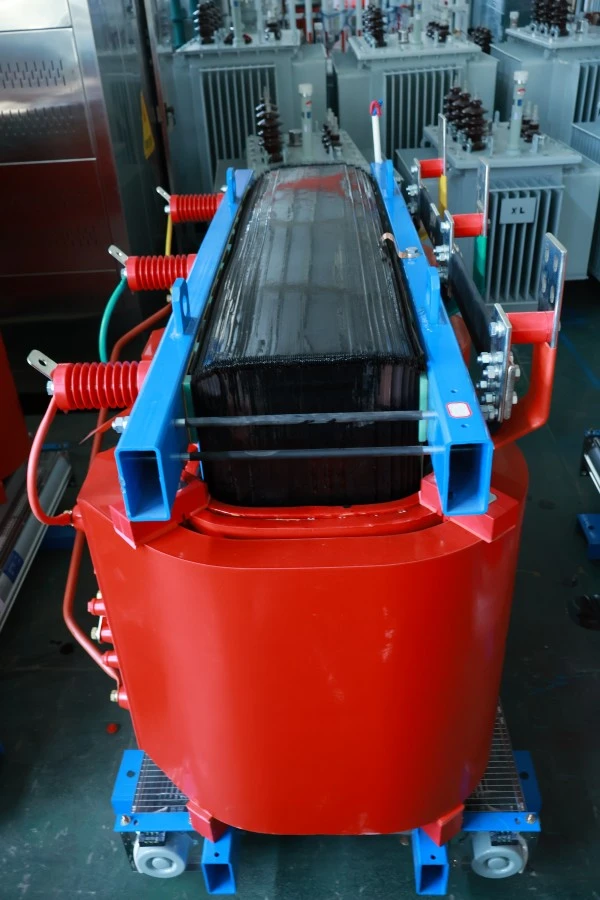

Structure de base : utilise une technologie de stratification par étapes entièrement en onglet à 45°, avec des membres centraux et des jougs serrés par des sangles ou des plaques d'attache à haute résistance. L'application d'acier au silicium à grains orientés à haute perméabilité (B30R090 ou qualité supérieure) minimise à la fois l'hystérésis et les pertes par courants de Foucault.

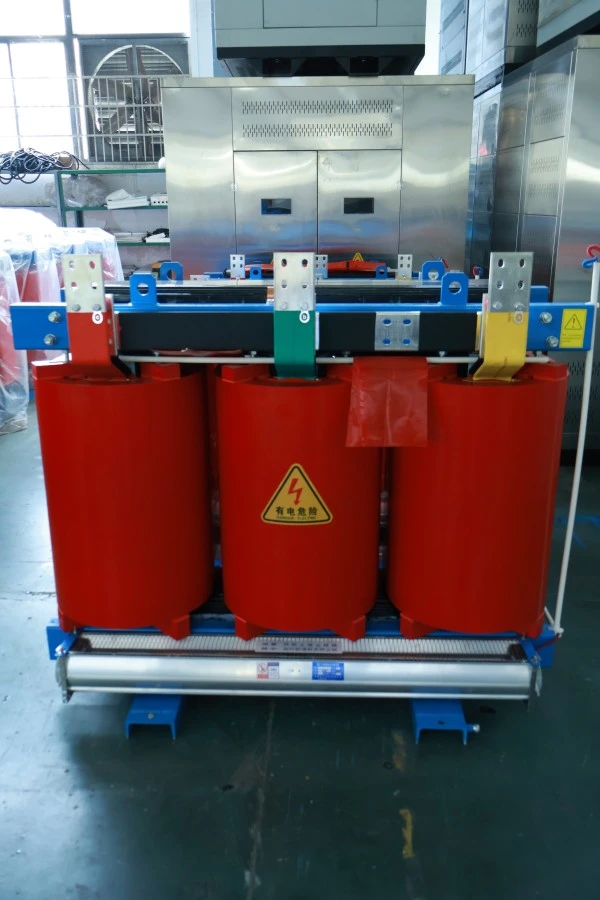

Enroulements basse tension : Enroulés avec une feuille de cuivre, fixés aux extrémités avec des anneaux d'extrémité en résine. La largeur de la feuille de cuivre est égale à la hauteur de l'enroulement, offrant une distribution axiale uniforme des ampères-tours et une résistance extrêmement élevée aux forces électromagnétiques de court-circuit. L'isolation des couches utilise un matériau DMD pré-imprégné.

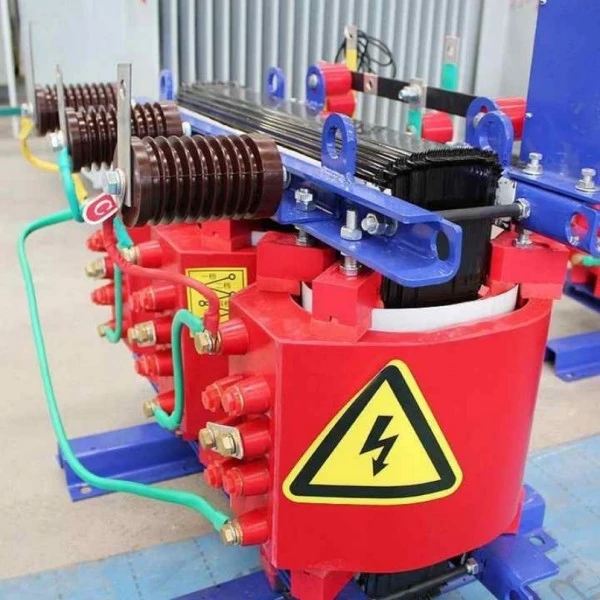

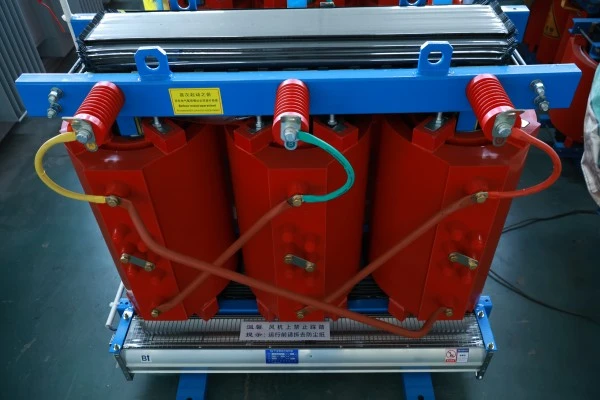

Enroulements haute tension : Enroulés en segments superposés à l'aide d'un fil de cuivre rectangulaire émaillé de classe H, avec de la résine coulée entre chaque couche, formant une isolation composite robuste en résine époxy renforcée de fibre de verre. Les prises sortent du milieu de l'enroulement pour améliorer la répartition de la tension d'impulsion.

Système de contrôle et de protection de la température : chaque enroulement de phase est doté de RTD en platine PT100 pré-intégrés pour une surveillance en temps réel de la température des points chauds. Le contrôleur de température intelligent qui l'accompagne comprend : un affichage numérique de la température du serpentin, une alarme de surchauffe (point de consigne réglable), une sortie de déclenchement en cas de surchauffe et un démarrage/arrêt automatique du ventilateur (si un refroidissement à air forcé est installé en option).

Options de boîtier : Boîtiers en option avec indice de protection IP20 (objets solides), IP23 (gouttes d'eau verticales) ou IP40 (petites particules), en acier inoxydable, en alliage d'aluminium ou en acier laminé à froid avec revêtement en poudre. Les boîtiers comportent des ouvertures de ventilation et des serrures de porte verrouillées.

Connexion et installation : le côté haute tension utilise des bornes de câble entièrement blindées/entièrement isolées en caoutchouc de silicone ou des bornes conventionnelles ; Le côté basse tension utilise des barres omnibus en cuivre étamé. Le fond du transformateur est équipé d'une base en acier et de rouleaux pour un positionnement et un déplacement faciles.

Application du produit

Le transformateur de puissance de type sec à enroulement en cuivre SCB13 est idéal pour les scénarios suivants :

Immeubles de grande hauteur et centres commerciaux : installé dans les salles de distribution au sous-sol ou au niveau des équipements, alimentant les ascenseurs, les systèmes de CVC, d'éclairage et de protection incendie. Sa caractéristique ininflammable répond aux codes de prévention des incendies du bâtiment et son faible bruit ne dérange pas les résidents à l'étage.

Entreprises industrielles et minières : systèmes de distribution d'énergie dans les usines de fabrication automobile, les usines de composants électroniques et les ateliers d'usinage de précision. Les enroulements entièrement en cuivre résistent aux surtensions dues aux démarrages/arrêts fréquents du moteur, offrant ainsi une bonne stabilité de tension.

Énergies renouvelables : connexion au réseau élévateur pour les centrales photovoltaïques distribuées, transformateurs de puissance auxiliaires pour les parcs éoliens, transformateurs d'isolement pour les systèmes de stockage d'énergie. Une efficacité énergétique élevée réduit les pertes de conversion de puissance.

Infrastructure de transport : transformateurs de service de gare pour les stations de métro, alimentations électriques pour les bâtiments de signalisation ferroviaire à grande vitesse, centres de distribution électrique des terminaux d'aéroport, systèmes d'alimentation électrique à quai dans les ports. La résistance à l'humidité et la capacité de tenue aux courts-circuits répondent aux exigences élevées de fiabilité du transport ferroviaire.

Centres de données et stations de base de communication : fournissent une alimentation propre et stable aux serveurs, commutateurs et systèmes UPS. Un fonctionnement silencieux (généralement inférieur à 55 dB) ne dérange pas le personnel du centre de données.

Détails de production

Processus d'enroulement de feuille de cuivre basse tension

Les enroulements basse tension sont enroulés à l'aide d'une feuille de cuivre pleine largeur sur des machines d'enroulement de feuilles spécialisées. Les bords de la feuille de cuivre sont arrondis pour éviter les décharges corona. À chaque tour, le papier isolant pré-imprégné DMD est automatiquement placé entre les couches et le contrôle de tension en ligne garantit que la feuille de cuivre est étroitement enroulée. Une fois le bobinage terminé, l’ensemble est placé dans un moule pour la coulée sous vide de résine époxy, formant une structure monolithique sans vide. Ce procédé améliore la capacité de tenue aux courts-circuits des enroulements basse tension de plus de 30 % par rapport aux structures bobinées.

Enroulement de couche segmenté haute tension

Les enroulements haute tension sont divisés en 4 à 6 segments (crêpes), chaque segment étant ensuite divisé en 2 à 4 couches. Les conduits (ou canaux d'air) entre les segments améliorent la dissipation thermique, tandis que la superposition réduit la tension intercouche. Les prises sont prises à partir de tours spécifiques de segments spécifiques et marquées avec des fils de différentes couleurs. Toutes les connexions utilisent un soudage à l'arc sous argon ou un soudage à pression froide pour garantir une résistance de contact minimale.

Traitement de réduction du bruit de base

Une fois le laminage du noyau terminé, l'ensemble du noyau est imprégné sous vide d'un vernis isolant spécialement formulé pour réduire le bruit, amortissant les micro-vibrations entre les tôles d'acier au silicium et entre les tôles et les pièces de serrage. Des coussinets en caoutchouc de silicone haute température sont placés entre le noyau et les enroulements, ainsi qu'entre les enroulements et les pièces de serrage. Grâce à ces traitements, le bruit à vide peut être maintenu en dessous de 55 dB (pour 315 kVA et moins), comparable au bourdonnement d'un réfrigérateur domestique.

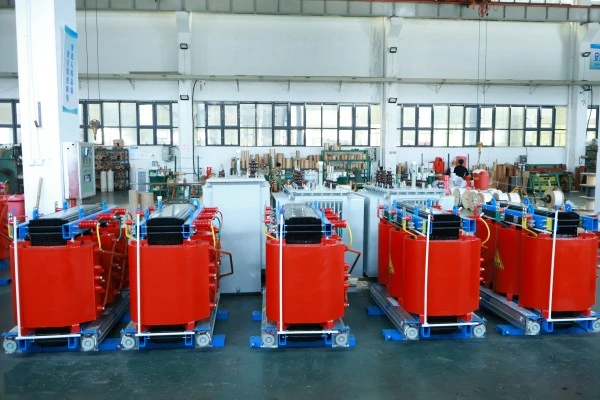

Tests complets en usine

Chaque transformateur de puissance de type sec à enroulement en cuivre SCB13 est soumis aux tests suivants avant de quitter l'usine : mesure de la résistance de l'enroulement ; mesure du rapport de tension et vérification du groupe vectoriel ; mesure de l'impédance de court-circuit et de la perte de charge ; mesure du courant à vide et des pertes à vide ; mesure de la résistance d'isolation et du facteur de dissipation diélectrique ; essai de tenue à la tension appliquée ; essai de tenue à la tension induite ; mesure de décharge partielle. Les données de test sont automatiquement enregistrées et un rapport de test en usine est fourni avec l'expédition.

Paramètre de produit (spécification)

Emballage et service après-vente

Méthode d'emballage

1. Transformer body wrapped with waterproof PE film, critical areas covered with soft protective padding.

2. Emballé dans des caisses robustes en contreplaqué de qualité export avec des fonds de palettes pour la manutention par chariot élévateur.

3. Intérieur des caisses rempli de polyuréthane expansé ou de carton nid d'abeille pour éviter les dommages causés par les vibrations du transport.

4. Marquages ​​clairs à l'extérieur : centre de gravité, points de levage, résistant à l'humidité, ne pas basculer.

Service après-vente

1. Période de garantie gratuite : 12 mois à compter de la date d’expédition.

2. Toute défaillance causée par des défauts de conception, de matériau ou de fabrication pendant la période de garantie sera réparée ou remplacée gratuitement par notre société (y compris les frais de transport raisonnables).
