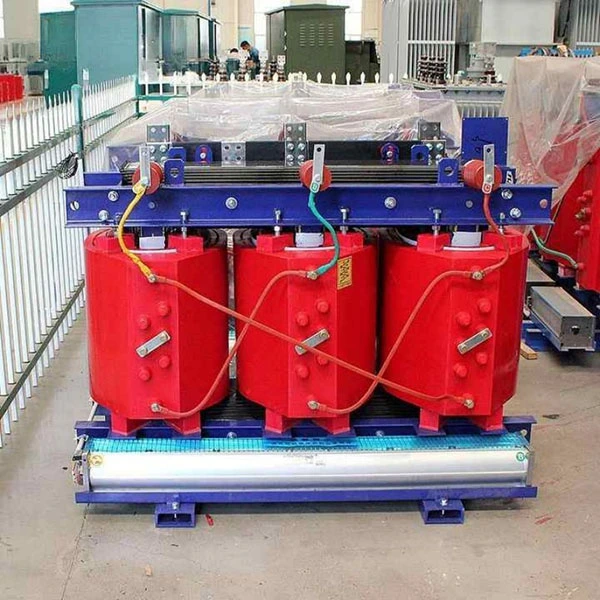

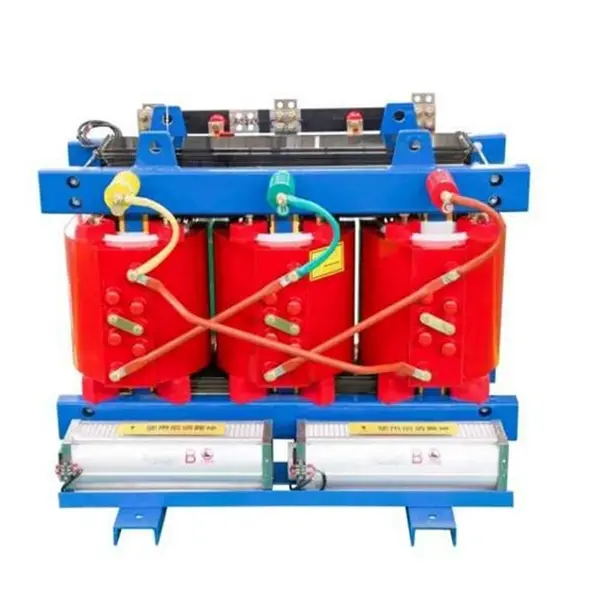

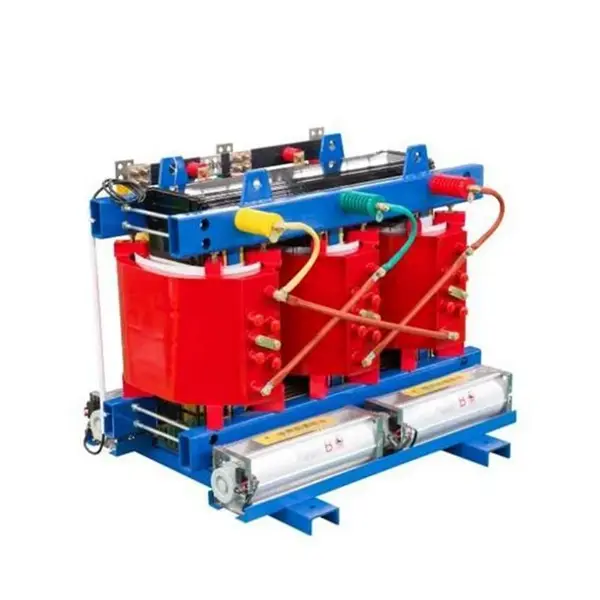

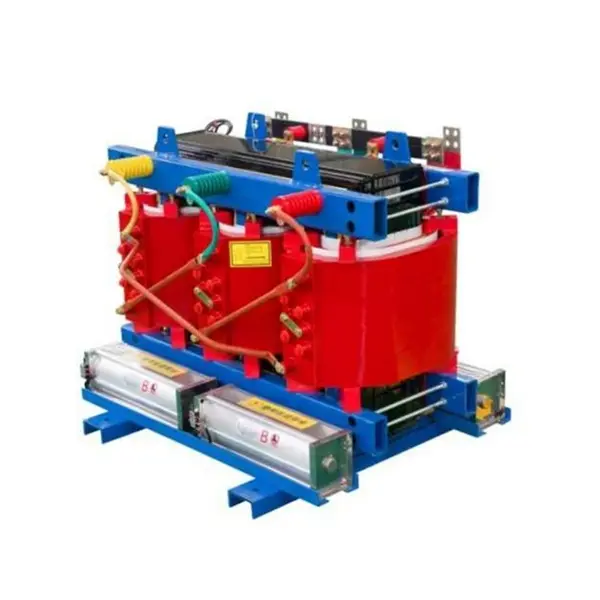

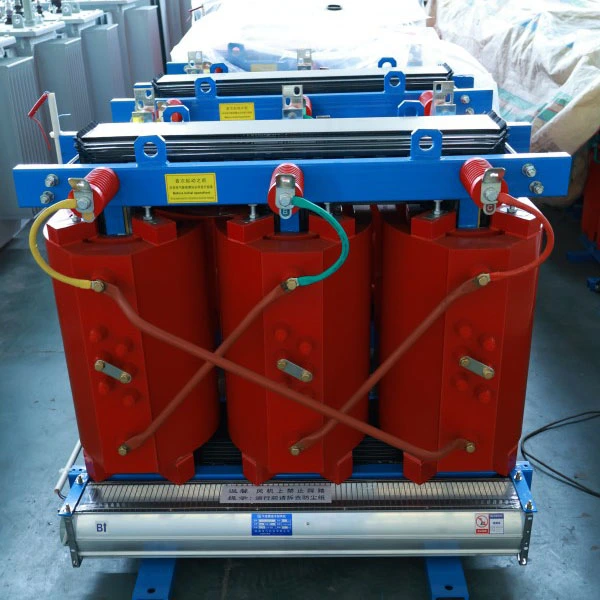

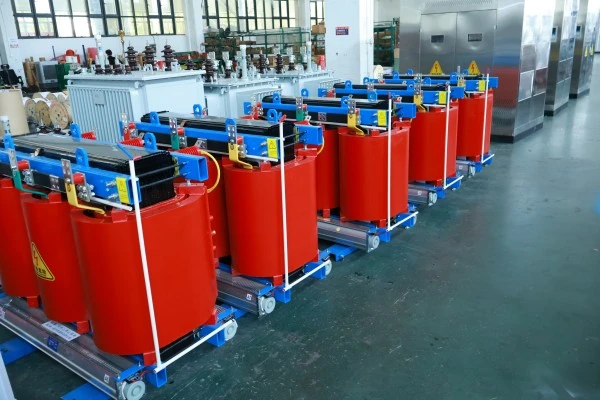

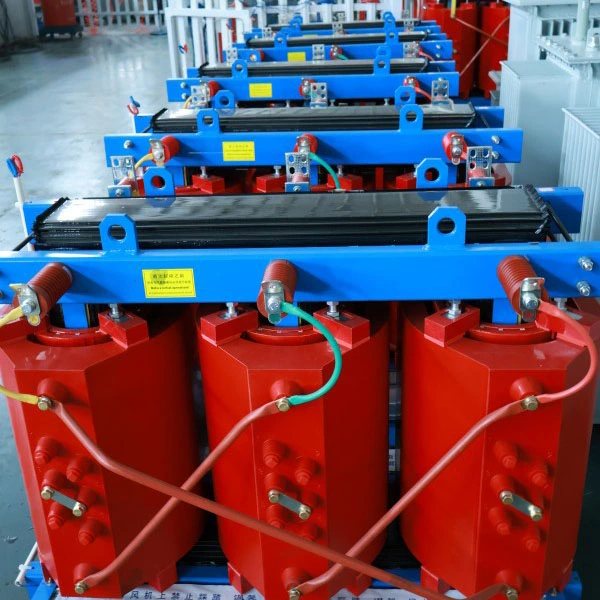

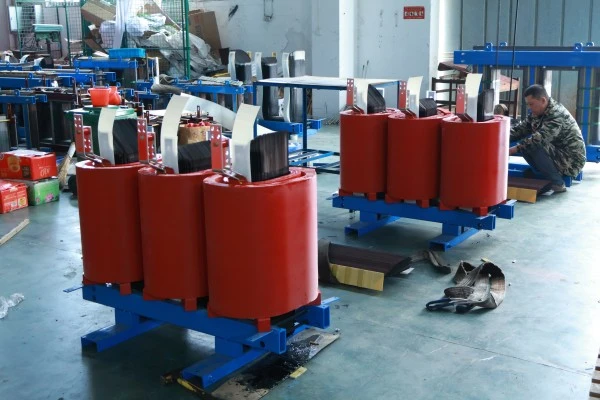

Transformateur de puissance moulé en résine époxy SCB13 800kva

Quel est cet équipement ?

Le transformateur de puissance moulé en résine époxy SCB13-800kVA est un transformateur de puissance triphasé fabriqué à l'aide d'un processus de moulage de résine époxy sous vide. Il appartient à la famille des transformateurs secs économes en énergie.

Répartition du code du modèle :

● S – Triphasé

● C – Résine coulée (époxy)

● B – Enroulement de feuille basse tension

● 13 – Code de série de performances, représentant le niveau d'efficacité énergétique

Qu'est-ce que ça fait ?

La fonction principale de cet équipement est d'abaisser la haute tension (10 kV ou 35 kV) en basse tension (400 V/380 V), fournissant ainsi une alimentation sûre et stable à diverses charges électriques. Contrairement aux transformateurs à huile traditionnels, il n’utilise pas d’huile isolante pour le refroidissement. Au lieu de cela, il fonctionne en utilisant une isolation solide époxy combinée à un refroidissement naturel par air.

Description du produit

Le transformateur de puissance moulé en résine époxy SCB13-800kVA est un transformateur de puissance à haut rendement,transformateur sec triphaséconçu pour la distribution d’énergie moderne. Il est doté d'un moulage sous vide en résine époxy, d'enroulements en feuille basse tension et répond aux normes d'efficacité énergétique GB 20052-2020 niveau 2 (se rapprochant du niveau 1). Idéal pour les applications exigeant des économies d'énergie, la sécurité incendie et la fiabilité.

Évalué à 800 kVA avec un rapport de tension standard de 10 kV/0,4 kV (personnalisable à 6 kV, 20 kV ou 35 kV). L'isolation solide époxy sans huile élimine les risques de fuite, d'incendie et d'explosion, ce qui la rend adaptée aux immeubles de grande hauteur, aux métros, aux hôpitaux, aux centres de données et aux usines chimiques.

Performances électriques clés : perte à vide ≤ 1 090 W, perte de charge (120 °C) ≤ 6 260 W, impédance de court-circuit 6 % (réglable de 4 % à 10 %), décharge partielle ≤ 5 pC et bruit ≤ 55 dB à 1 mètre.

Équipé d'un système de contrôle de température intelligent (capteurs PT100, démarrage/arrêt automatique du ventilateur, alarme de surchauffe et déclenchement) et d'une communication RS485 pour l'intégration du système BA. Le processus de moulage VPI garantit une encapsulation résistante à l'humidité et ignifuge. Le noyau utilise de l'acier au silicium à haute perméabilité avec des joints à recouvrement. Protection standard IP20 (IP23 en option).

Avec une durée de vie de 30 ans et une maintenance minimale, le SCB13-800kVA constitue un choix fiable et économique pour les systèmes de distribution nouveaux ou améliorés.

Application du produit

Applications typiques :

Immeubles de grande hauteur, complexes commerciaux, hôpitaux, centres de données, stations de métro, aéroports, usines chimiques, stations d'énergie renouvelable et tout endroit où la sécurité incendie est une exigence critique.

Caractéristique du produit

Haute efficacité et économies d’énergie – Coûts d’exploitation réduits

Pertes à vide réduites de 20 % à 37 % par rapport à la série SCB11 ; pertes de charge réduites de 15 % à 30 %

Perte à vide typique de 800 kVA ≤ 1 090 W, perte de charge (à 120 °C) ≤ 6 260 W

Conforme aux normes d'efficacité énergétique GB 20052-2020 niveau 2 ; certains paramètres atteignent le niveau 1

Calcul des avantages économiques :

Sur la base de 8 000 heures de fonctionnement par an à 0,11 $/kWh, par rapport à un transformateur SCB11 standard, les économies annuelles d'électricité sont d'environ 2 000 à 2 700 $. La différence de prix est récupérée en 3 ans environ.

Sécurité et fiabilité – Ignifuge et antidéflagrant avec zéro risque

Avantages principaux :

Auto-extinguible : Point d'inflammation de la résine époxy > 300°C ; la flamme ne se propage pas et s'éteint lorsque la source de chaleur est retirée

Conception sans huile : élimine complètement les risques de fuite d’huile, d’incendie et d’explosion ; pas besoin de fosse de confinement d'huile

Capacité élevée de tenue aux courts-circuits : la structure renforcée en fibre de verre à haute résistance formée par moulage sous vide augmente la capacité de tenue aux courts-circuits de plus de 30 %

Décharge partielle extrêmement faible : la décharge partielle peut être contrôlée en dessous de 5 pC, ce qui ralentit considérablement le vieillissement de l'isolation.

Répondre aux préoccupations réelles des clients :

Q : Lors de l'installation d'un transformateur dans le sous-sol d'un immeuble de grande hauteur, sur quoi l'inspection incendie se concentre-t-elle le plus ?

R : Les services d'incendie se concentrent principalement sur le « risque de propagation du feu » et les « émissions de fumée toxiques ». Notre SCB13 utilise un moulage en résine époxy, qui est intrinsèquement ignifuge et ne produit pas de gaz toxiques halogénés lorsqu'il est brûlé (conforme à la norme GB/T 1094.11-2022). Il s’agit d’un avantage majeur que les transformateurs à bain d’huile ne peuvent égaler. De nombreux complexes commerciaux et projets hospitaliers dans les villes de premier et deuxième rang ont passé avec succès des contrôles de sécurité incendie stricts précisément en raison de cette caractéristique.

Q : Les transformateurs de type sec sont sensibles à l’humidité. Peuvent-ils travailler pendant la saison des pluies dans les régions du sud ?

R : Les transformateurs secs conventionnels sont en effet sensibles à l'humidité, mais notre SCB13 utilise un processus de coulée sous vide dans lequel de la résine époxy encapsule complètement les enroulements, formant une couche isolante scellée. Le noyau et le matériel de serrage subissent un traitement anticorrosion spécial, permettant un fonctionnement normal dans des environnements à humidité relative de 100 %. Aucun traitement de séchage n'est requis avant le redémarrage après l'arrêt.

Surveillance intelligente – La température en un coup d'œil

Système de contrôle de température intelligent standard :

Capteurs à résistance platine PT100 pré-intégrés dans chaque enroulement de phase pour une surveillance de la température en temps réel

Le contrôleur affiche cycliquement les températures des enroulements triphasés – facile à lire

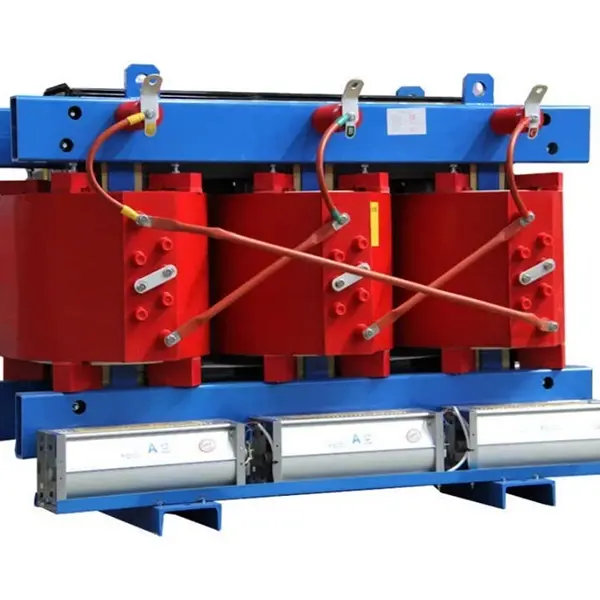

Démarre/arrête automatiquement les ventilateurs de refroidissement montés en bas (démarre à >100°C, s'arrête à <80°C)

Fournit une alarme de surchauffe (point de consigne réglable) et une protection contre les déclenchements en cas de surchauffe

Fonctionnement à faible bruit – Silencieux et sans interruption

Données mesurées :

Pour 800kVA et moins, niveau de bruit ≤ 55dB mesuré à 1 mètre de l'équipement

La technologie de joint à noyau entièrement étagé à 45° + les coussinets d'amortissement des vibrations peuvent réduire davantage le bruit de 5 à 8 dB.

Forte capacité de surcharge – fiable quand cela compte le plus

Paramètres de capacité de surcharge :

Refroidissement naturel (AN) – peut fonctionner à 100 % de charge en continu

Refroidissement par air forcé (AF) – la capacité peut être augmentée de 40 à 50 %

Peut supporter une charge nominale de 150 % pendant 2 heures

Scénarios d'application :

Périodes de pointe estivales, protection de l'alimentation en cas d'événement critique, partage de charge temporaire en cas de panne d'un transformateur : dans ces « moments critiques », la capacité de surcharge du SCB13 assure la continuité de l'alimentation électrique.

Sans entretien – sans effort et sans souci

Avantages de l'entretien :

Sans huile – pas besoin de filtration d'huile périodique ou de tests de chromatographie d'huile

Surface d'enroulement lisse – la poussière ne s'accumule pas facilement

Aucune pièce mobile – taux de défaillance extrêmement faible

L'entretien quotidien nécessite uniquement de vérifier l'affichage de la température et de nettoyer les conduits d'air de refroidissement.

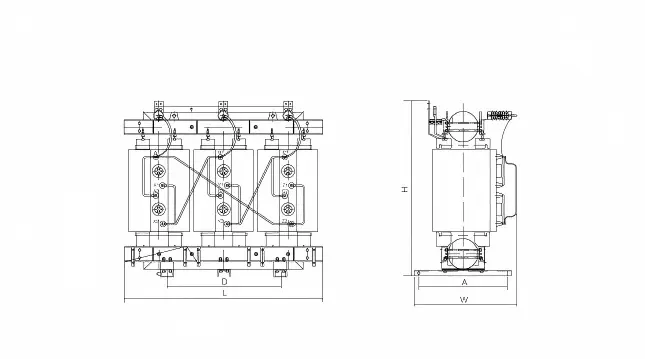

Paramètre de produit (spécification)

Engagement de service après-vente

Période de garantie : 12 mois à compter de la date d'expédition (extensible à 36 ou 60 mois avec un contrat de service payant)

Support technique : consultation technique gratuite à vie ; calcul de charge et optimisation de la solution pendant la phase de sélection

Service sur site : conseils d'installation, assistance à la mise en service, gestion des défauts (gratuit pendant la garantie, basé sur les coûts après la garantie)

Fourniture de pièces de rechange : régulateurs de température, ventilateurs, capteurs et autres pièces communes conservés en stock ; livraison le lendemain par coursier
