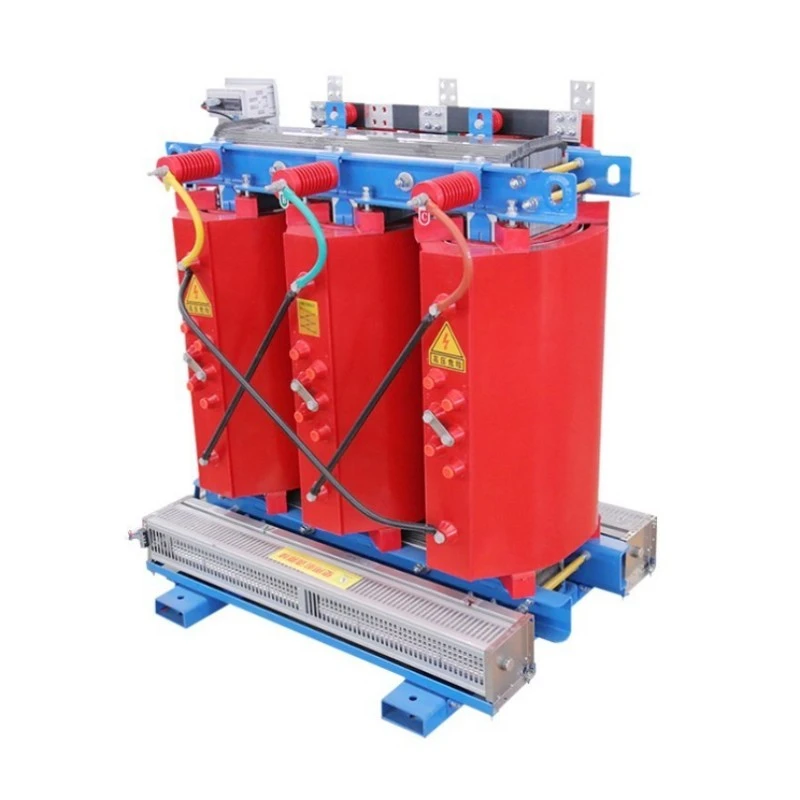

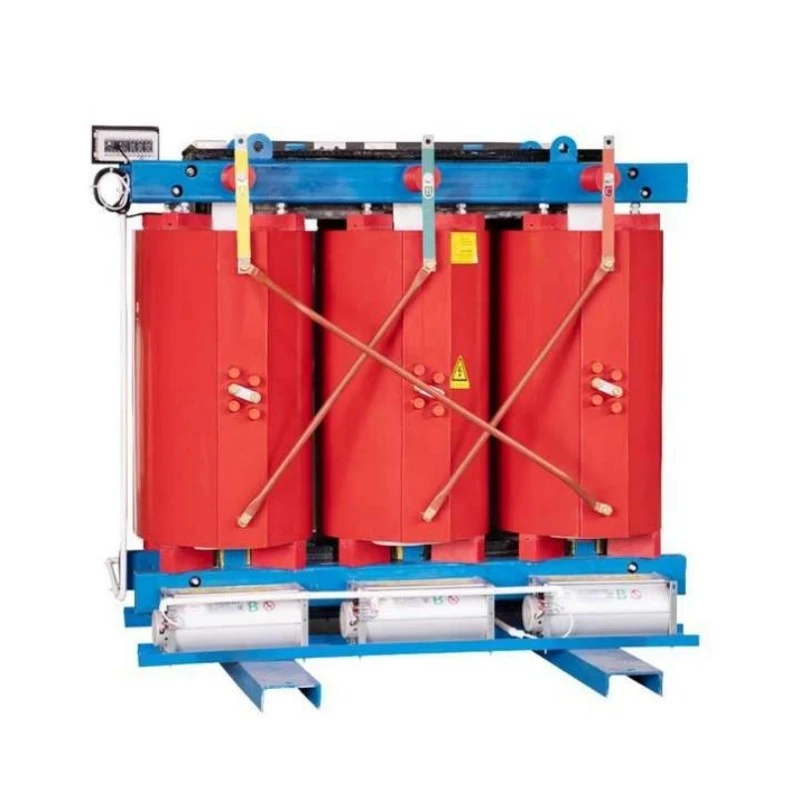

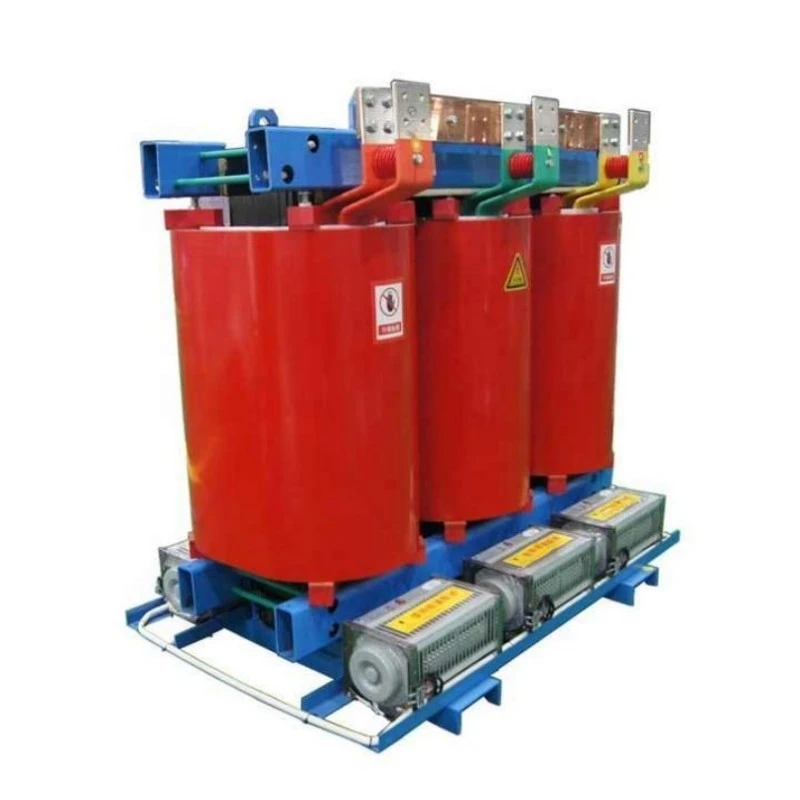

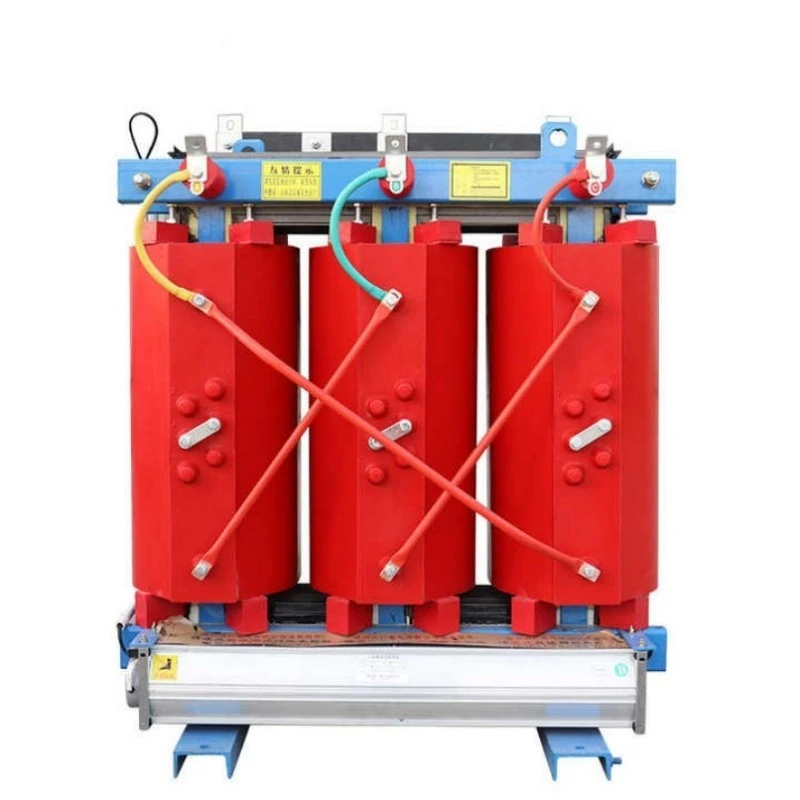

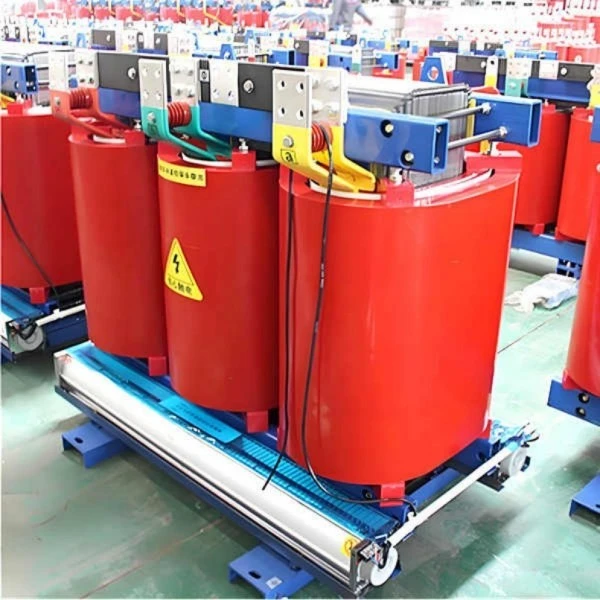

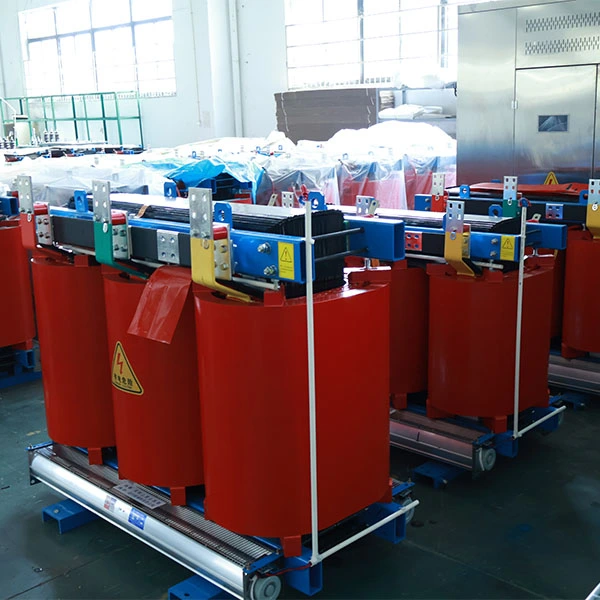

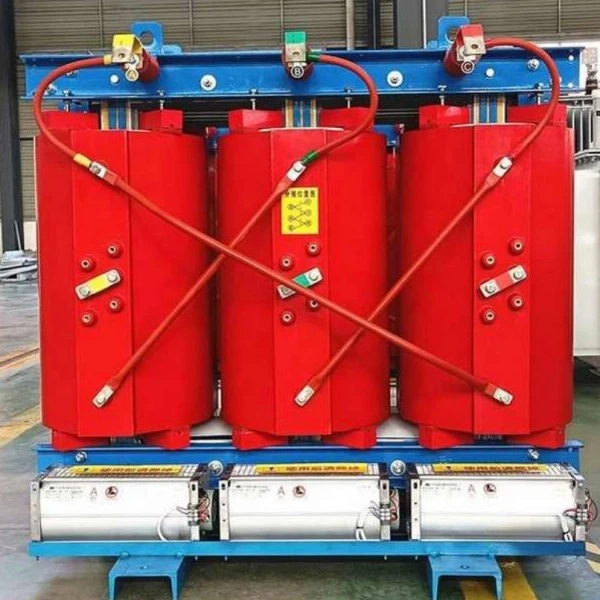

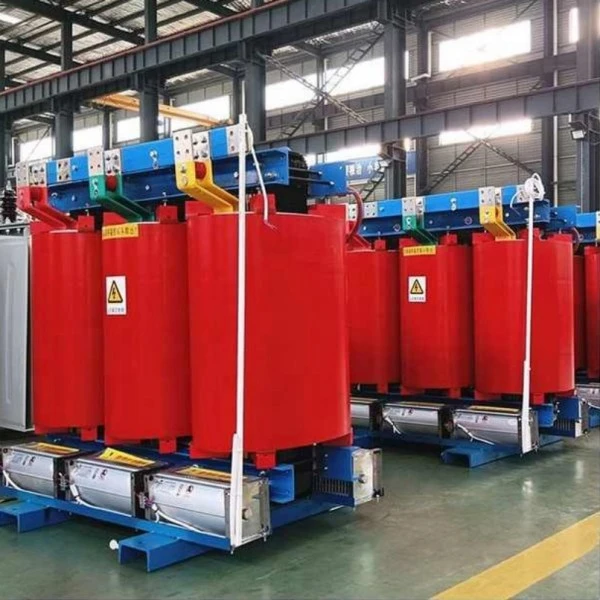

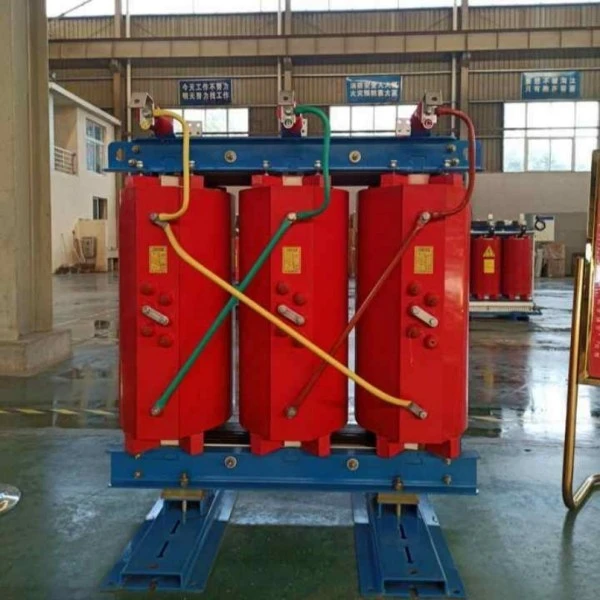

Transformateur de type sec monté sur tampon d'enroulement en cuivre

Quel est cet équipement ?

Le transformateur de type sec monté sur socle à enroulement en cuivre est un transformateur de type sec triphasé en résine moulée spécialement conçu pour les installations extérieures montées sur socle. Il abaisse la moyenne tension (généralement 10 kV à 35 kV) en basse tension (400 V/380 V) pour une distribution sûre aux communautés résidentielles, aux centres commerciaux, aux parcs industriels et aux projets d'énergie renouvelable.

Contrairement aux traditionnelstransformateurs immergés dans l'huile, ce produit n'utilise aucune huile isolante. Au lieu de cela, il utilise une isolation solide en résine époxy combinée à un refroidissement à air naturel ou forcé. Les enroulements sont entièrement constitués de cuivre à haute conductivité, garantissant ainsi des pertes résistives plus faibles, une meilleure capacité de surcharge et une durée de vie plus longue. Le boîtier monté sur socle permet une installation directe au niveau du sol sans avoir besoin d'un bâtiment de sous-station séparé, ce qui permet d'économiser considérablement les coûts de construction civile et l'espace.

Description du produit

Le transformateur de type sec monté sur socle à enroulement en cuivre de Lugao est conçu pour la fiabilité, l'efficacité et la sécurité dans les réseaux de distribution extérieurs. Évalué de 50 kVA à 2 500 kVA, avec des tensions standard de 10 kV/0,4 kV (personnalisable à 6 kV, 20 kV ou 35 kV), ce transformateur répond aux normes d'efficacité énergétique GB 20052-2020 niveau 2, avec certains modèles approchant le niveau 1.

Les performances électriques clés incluent des pertes à vide jusqu'à 37 % inférieures à celles des transformateurs de type sec conventionnels, des pertes de charge réduites jusqu'à 30 %, une décharge partielle ≤ 5 PC et des niveaux de bruit ≤ 55 dB à 1 mètre. Les enroulements en cuivre assurent une excellente conductivité thermique et résistance mécanique, améliorant considérablement la capacité de tenue aux courts-circuits.

L'unité est logée dans un boîtier résistant aux intempéries et verrouillable, classé IP23 ou supérieur, protégeant contre la pluie, la poussière et le vandalisme. Un système de contrôle de température intelligent avec capteurs PT100, ventilateurs à démarrage automatique, alarme de surchauffe et communication RS485 est inclus en standard.

Avec une durée de vie de 30 ans et des exigences de maintenance minimales, ce transformateur de type sec monté sur socle à enroulement en cuivre est le choix idéal pour les services publics, les entrepreneurs EPC et les gestionnaires d'installations à la recherche d'une solution de distribution sûre, durable et économe en énergie.

Paramètre de produit (spécification)

Caractéristique du produit et application

Principales fonctionnalités

Enroulements entièrement en cuivre – Pertes résistives réduites, capacité de surcharge plus élevée et meilleure tenue aux courts-circuits par rapport à l'aluminium.

Ignifuge et antidéflagrant – Moulage en résine époxy, auto-extinguible, aucun risque de fuite d’huile.

Conception sur socle – Installation au niveau du sol, aucun bâtiment de sous-station requis, permet d'économiser 40 à 60 % sur les coûts de travaux de génie civil.

Pertes ultra-faibles – Conforme à l’efficacité énergétique GB niveau 2, réduit considérablement les factures d’électricité annuelles.

Surveillance intelligente – capteurs PT100, démarrage automatique du ventilateur, alarme/déclenchement de surchauffe, RS485 vers BAS.

Faible bruit – ≤55 dB, adapté aux zones résidentielles et commerciales.

Sans entretien – Pas de test d’huile, pas de séchage, pas de pièces mobiles.

Questions et réponses : caractéristique du produit expliquée

Q1 : Pourquoi choisir un transformateur de type sec monté sur socle à enroulement en cuivre plutôt qu'un type immergé dans l'huile pour une utilisation en extérieur ?

R : Les transformateurs immergés dans l'huile présentent des risques d'incendie et de fuite, en particulier dans les zones résidentielles ou écologiquement sensibles. Le transformateur de type sec monté sur socle à enroulement en cuivre n'utilise pas d'huile, il n'y a donc aucun risque de propagation du feu ou de contamination du sol. De plus, les enroulements en cuivre offrent une meilleure conductivité thermique et une meilleure résistance mécanique, garantissant un fonctionnement fiable même sous les charges estivales maximales. De nombreuses municipalités imposent désormais des transformateurs de type sec pour les nouvelles installations extérieures en raison de codes de prévention des incendies plus stricts.

Q2 : Le bobinage en cuivre vaut-il vraiment le coût supplémentaire par rapport à l'aluminium ?

R : Absolument. Bien que le coût initial d'un transformateur de type sec monté sur socle à enroulement en cuivre soit environ 15 à 20 % plus élevé que celui d'une unité à enroulement en aluminium, le coût total du cycle de vie est nettement inférieur. Le cuivre a une conductivité 40 % plus élevée, ce qui signifie des pertes de charge réduites et des factures d'électricité réduites. Le cuivre a également une résistance à la traction plus élevée, de sorte que le transformateur résiste mieux aux forces de court-circuit. Sur une durée de vie nominale de 30 ans, les économies d'énergie à elles seules justifient facilement l'investissement.

Q3 : Ce transformateur peut-il supporter une humidité élevée et des saisons pluvieuses, en particulier dans les régions du sud ?

R : Oui. Notre transformateur de type sec monté sur support d'enroulement en cuivre utilise un processus de moulage sous vide dans lequel la résine époxy encapsule complètement les enroulements en cuivre, formant une couche isolante scellée. Le noyau et les pinces subissent un traitement anti-corrosion. Avec un boîtier IP23, le transformateur fonctionne normalement à 100% d'humidité relative. Aucun séchage n'est requis avant le redémarrage après un arrêt prolongé.

Q4 : Que se passe-t-il si le transformateur surcharge pendant les pointes estivales ?

R : En refroidissement naturel (AN), il fonctionne en continu à 100 % de charge. Avec le refroidissement par air forcé (AF), la capacité augmente de 40 à 50 %. Les enroulements en cuivre peuvent supporter une charge nominale de 150 % pendant 2 heures. Cette capacité de surcharge garantit la continuité de l’alimentation lors d’événements critiques.

Q5 : Quelle est la durée de la garantie et que couvre-t-elle ?

R : La garantie standard est de 12 mois à compter de l’expédition, couvrant tous les défauts de fabrication. Un contrat de service payant peut étendre la garantie à 36 ou 60 mois. Le support technique est gratuit à vie.

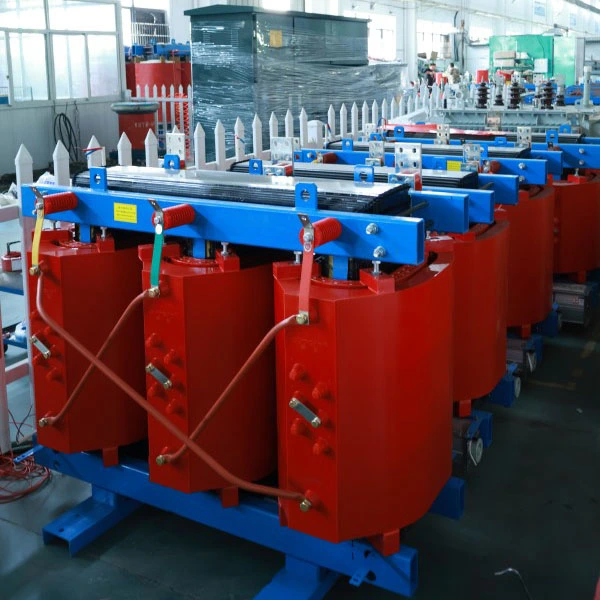

Détails de production

Matériau de base et processus de fabrication

Le noyau de chaque transformateur de type sec monté sur support d'enroulement en cuivre est construit en acier au silicium à grains orientés laminé à froid à haute perméabilité, avec des joints à recouvrement étagé pour minimiser le courant à vide et les pertes parasites. Le noyau est cisaillé avec précision et automatiquement empilé pour garantir des chemins magnétiques uniformes.

Structure d'enroulement - Tout en cuivre

Les enroulements haute et basse tension utilisent des conducteurs en cuivre sans oxygène. Les enroulements basse tension adoptent une configuration d'enroulement en feuille avec une isolation intercouche uniforme, améliorant considérablement la capacité de tenue aux courts-circuits. La conductivité thermique supérieure du cuivre aide également à dissiper la chaleur plus efficacement, réduisant ainsi les températures des points chauds.

Système d'isolation – Coulée sous vide de résine époxy

Les enroulements sont coulés sous vide avec une résine époxy de haute qualité, éliminant les vides et assurant une décharge partielle ≤5 pC. Ce système d’isolation solide est ignifuge, résistant à l’humidité et chimiquement stable. Aucune huile isolante n'est utilisée, ce qui rend le transformateur sûr pour les installations intérieures et extérieures sur socle.

Conception de boîtier et de montage sur socle

Letransformateurest logé dans un boîtier en acier robuste et verrouillable avec un revêtement en poudre résistant aux intempéries. La protection standard est IP23 (résistant à la pluie et à la poussière), avec IP34 ou IP54 en option pour les environnements difficiles. La base est conçue pour un montage direct sur une dalle en béton, avec entrée de câble par le bas. Les pattes de levage et les bornes de mise à la terre sont standard.

Assurance qualité et tests

Chaque transformateur de type sec monté sur socle à enroulement en cuivre est soumis à des tests de type complets et à des tests de routine avant la livraison, notamment :

1. Tests de perte à vide et de perte de charge

2. Test d'impédance de court-circuit

3. Test de tenue aux surtensions induites

4. Mesure de décharge partielle (≤5pC)

5. Test d'impulsion de foudre

6. Test d'augmentation de la température

7. Tous les indicateurs de performance clés dépassent les exigences GB et IEC.

Certifications

1. Système de gestion de la qualité ISO 9001 : 2015

2. Certifié CE

3. Tapez les rapports de tests de laboratoires indépendants
