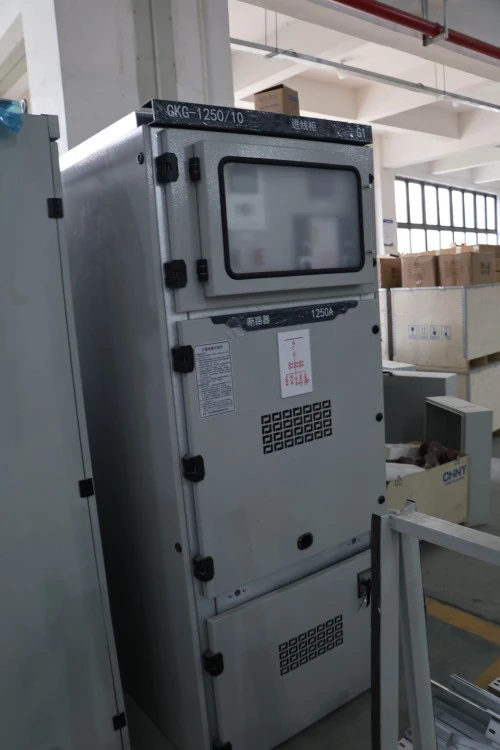

Armoire de commande de commutateur d'appareillage débrochable

L'armoire de commande de commutateur d'appareillage débrochable est unMoyenappareillage de commutation sous enveloppe métallique de tensionoù les composants clés tels que les disjoncteurs peuvent être physiquement retirés du boîtier principal pour inspection, maintenance ou remplacement. Contrairement aux appareillages fixes, cette unité permet aux opérateurs d'isoler et de retirer un disjoncteur sans mettre hors tension l'ensemble du système de jeu de barres. Il est largement utilisé pour contrôler, protéger et isoler les équipements électriques dans les installations industrielles, les sous-stations et les bâtiments commerciaux. En termes simples, il gère le flux de puissance tout en garantissant la sécurité des opérateurs et la continuité du système.

Paramètres du produit (spécification)

Certification et assurance qualité

Lugao fabrique des appareillages moyenne tension débrochables conformément aux exigences techniques du projet et aux normes applicables telles que la CEI 62271-200. Avant l'expédition, des rapports de tests de routine et des photos d'inspection peuvent être fournis conformément à l'accord technique confirmé.

• Conception et tests basés sur la norme CEI 62271-200
• Test de tenue à la fréquence industrielle
• Essai de fonctionnement mécanique
• Test du fonctionnement du verrouillage
• Inspection du câblage secondaire
• Test de décharge partielle le cas échéant
• Rapport de test en usine avant expédition

Caractéristiques et applications du produit

Q1 : Qu'est-ce qui fait que leAppareillage débrochableL’armoire de commande à interrupteur est-elle plus sûre que le type fixe ?

R : La conception amovible isole physiquement le disjoncteur des jeux de barres sous tension lorsqu'il est retiré. Cela crée un espace de déconnexion visible, éliminant les risques accidentels d’arc électrique pendant la maintenance. Lugao ajoute des mécanismes d'obturation qui couvrent automatiquement les contacts fixes lorsque le module est retiré, améliorant encore la sécurité.

Q2 : Quelles applications conviennent le mieux à cette armoire ?

R : Idéal pour :

● Centrales électriques (distribution d'énergie auxiliaire)

● Centres de données (nécessitent une grande fiabilité et un remplacement rapide des disjoncteurs)

● Installations pétrolières et gazières (isolation sécurisée dans les zones dangereuses avec option IP54)

● Systèmes métropolitains et ferroviaires (opérations fréquentes de disjoncteurs sous charge)

● Usines minières et sidérurgiques (résistance élevée aux courts-circuits requise)

Q3 : Peut-il être intégré à une surveillance intelligente ?

R : Oui.Lugaopropose des capteurs et des modules de communication en option (Modbus, CEI 61850) pour la surveillance à distance de la position de chaque module débrochable.

Détails de production et avantages concurrentiels

Détails de production :

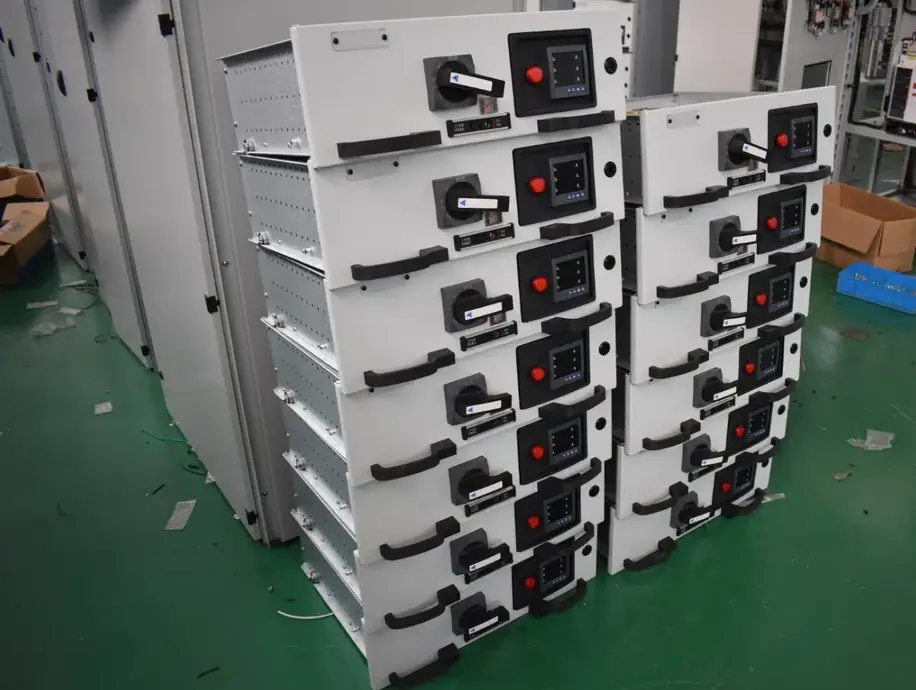

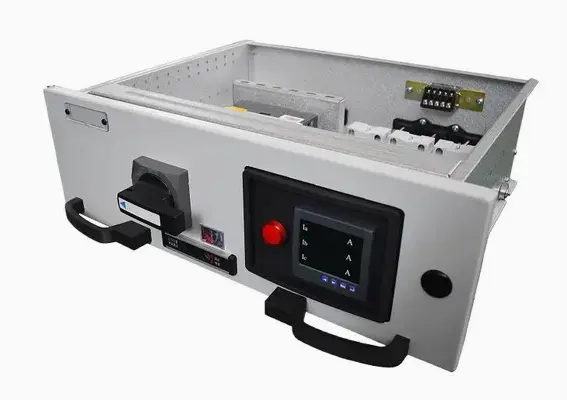

Chaque armoire de commande de commutateur d'appareillage débrochable Lugao est fabriquée en acier inoxydable découpé au laser ou en tôle galvanisée avec revêtement en poudre (épaisseur minimale 80 μm). Les rails amovibles sont chromés pour un mouvement fluide et sont conçus pour 10 000 cycles d'insertion/retrait. Les contacts fixes sont plaqués argent (épaisseur d'au moins 10 μm) pour minimiser la résistance de contact. Tout le câblage de commande secondaire utilise des câbles isolés en polyéthylène réticulé ignifuge. Chaque unité est soumise à un test de déverminage de 48 heures et à une mesure de décharge partielle (<5 pC à 1,1Ur).

Avantages concurrentiels par rapport aux produits similaires :

Emballage, expédition et service après-vente

Conditionnement:

Chaque module débrochable est expédié séparément dans un rembourrage en mousse antistatique, puis enfermé dans une caisse en bois avec indicateurs d'humidité. L'armoire principale est enveloppée de trois couches : film antirouille VCI → papier bulle → caisse d'exportation en contreplaqué avec cerclage en acier. Toutes les fixations et outils sont emballés et fixés à l'intérieur de la porte.

Expédition:

Par mer (standard) : conteneurs 20GP ou 40HQ. Sur demande, un transport aérien ou ferroviaire peut être organisé pour des projets urgents. Délai de livraison : FOB Ningbo ou CIF vers les principaux ports.

Service après-vente :

● Période de garantie : 12 mois à compter de la mise en service ou 18 mois à compter de l'expédition, selon la première éventualité.

● Support technique à distance (vidéo, dessins) – réponse sous 2 heures.

Informations nécessaires pour le devis

Pour fournir un devis précis pour leArmoire de commutation moyenne tension débrochable, merci de nous envoyer les informations suivantes :

• Tension et fréquence nominales
• Schéma unifilaire
• Courant nominal de chaque départ
• Exigence de courant de court-circuit
• Nombre de panels entrants et sortants
• Exigences relatives à la marque et au modèle du relais de protection
• Exigences en matière de mesure et de communication
• Exigence de classification de l'arc interne
• Sens d'entrée du câble
• Quantité et port de destination
• Norme locale applicable ou exigence du service public

FAQ – Questions et réponses des clients

Q1 : L'armoire de commande de commutateur d'appareillage débrochable peut-elle être installée ultérieurement dans une ancienne sous-station avec un espace limité ?

R : Oui. Sa conception modulaire et compacte (largeur typique 650 mm pour 12 kV) permet le remplacement des anciens appareillages fixes sans travaux de génie civil. Nous fournissons une vérification gratuite de la mise en page sur demande.

Q2 : Que se passe-t-il si le verrouillage mécanique échoue alors que le disjoncteur est en position connectée ?

R : Les armoires Lugao comprennent un déverrouillage manuel d'urgence accessible via un couvercle scellé. Il s'agit d'une conception à sécurité intégrée : le disjoncteur peut toujours être retiré à l'aide de l'outil fourni. Cependant, nous recommandons que seul un personnel qualifié effectue cette opération.

Q3 : Le prix inclut-il tous les modules débrochables et les barres de cuivre primaires ?

R : Le devis standard comprend le module de disjoncteur principal et toutes les barres de cuivre internes (entièrement usinées et plaquées). Les modules optionnels tels que les camions PT ou les unités de comptage sont cités séparément.

Q4 : Comment puis-je vérifier que l'armoire est conforme à la norme CEI 62271-200 ?

R : Chaque unité est livrée avec un certificat de test en usine comprenant des rapports de test de décharge partielle, de tenue à la fréquence industrielle et de stabilité dynamique. L'inspection par un tiers (par exemple, SGS, BV) est la bienvenue dans nos installations.
