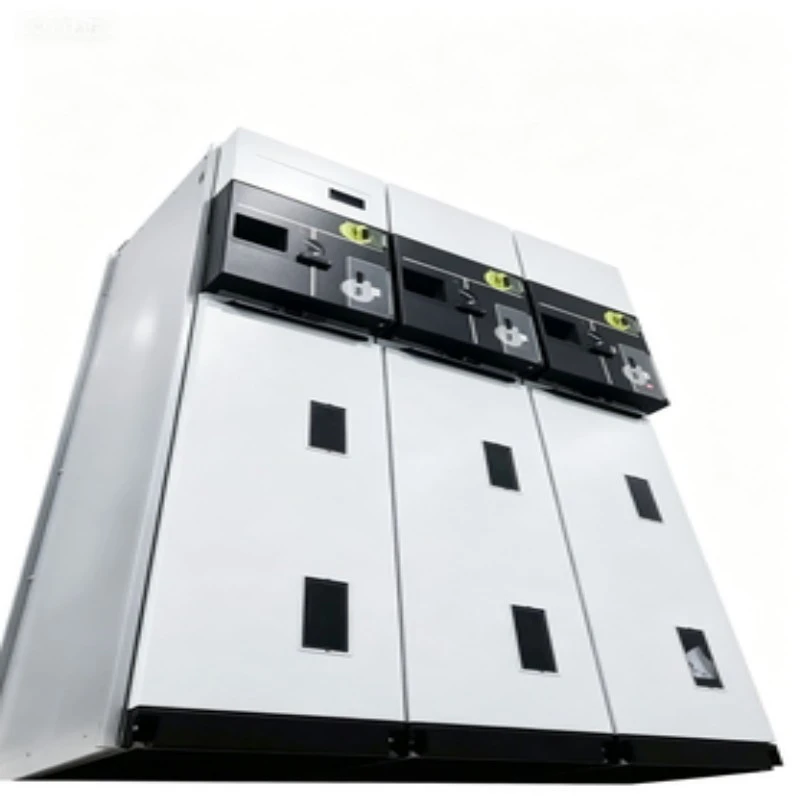

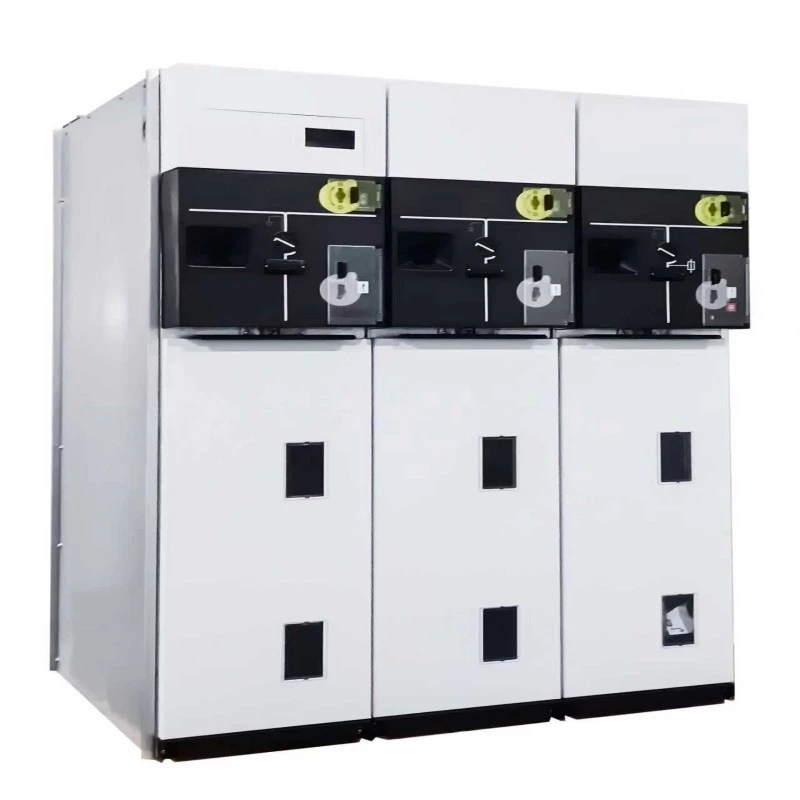

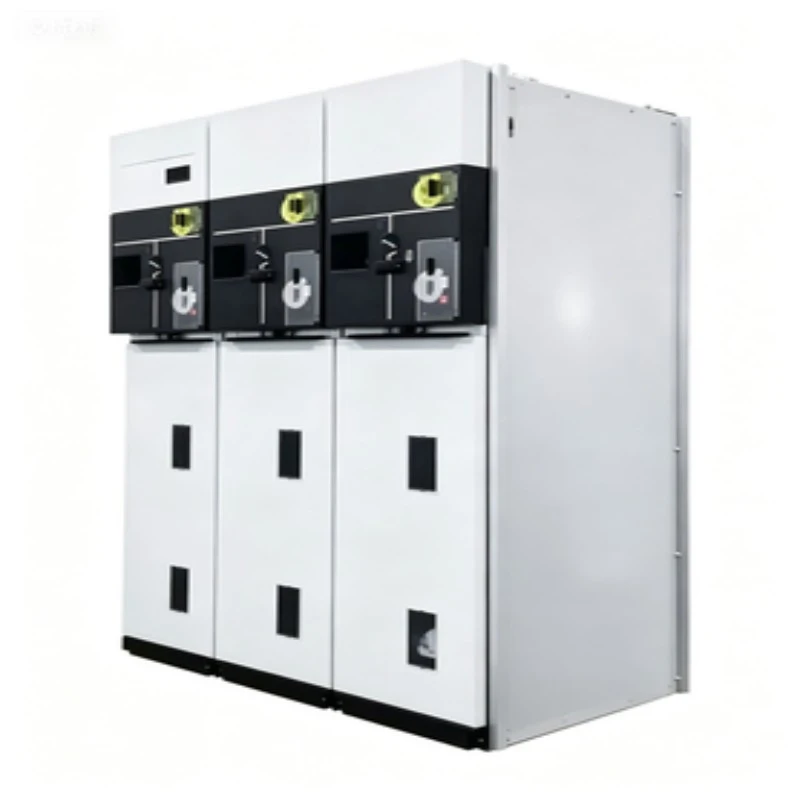

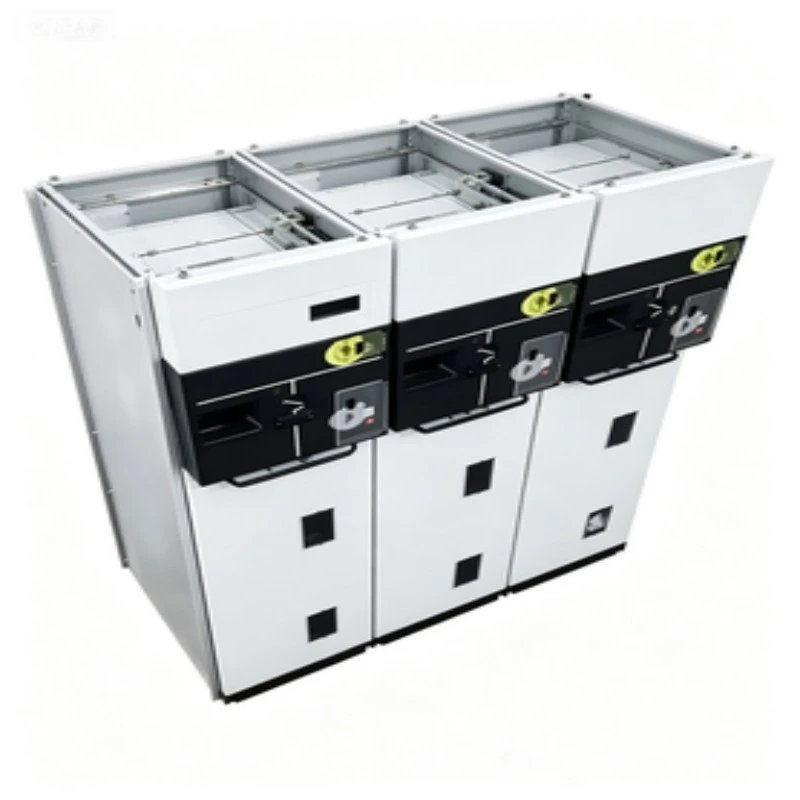

Appareillage de commutation débrochable Sf6 de l'unité principale en anneau

Qu'est-ce que l'appareillage de commutation débrochable SF6 de l'unité principale en anneau ?

Leappareillage de commutationest un appareillage de commutation assemblé en usine, sous enveloppe métallique et isolé au SF6, conçu pour les réseaux en anneau moyenne tension (jusqu'à 24 kV/36 kV). Contrairement au type fixeRMU, cette version débrochable comprend des dispositifs de commutation amovibles montés sur camion --- généralement un disjoncteur à vide ou un interrupteur-sectionneur en charge SF6 qui peut être physiquement déployé hors de l'enceinte pour la maintenance, l'inspection ou le remplacement sans mettre hors tension l'ensemble du jeu de barres.

Que peut-il faire ?

Cet appareillage de commutation débrochable SF6 de l'unité principale en anneau remplit trois fonctions essentielles dans la distribution d'énergie :

1. Connexion réseau en anneau --- Connecte les alimentations entrantes dans deux directions, permettant une alimentation redondante.

2. Protection du transformateur --- Commute et protège les transformateurs de distribution jusqu'à 2 500 kVA à l'aide de fusibles intégrés ou d'un disjoncteur.

3. Isolation pour la maintenance --- Le mécanisme amovible fournit un espace de rupture visible, garantissant une sécurité absolue pour le personnel travaillant en aval.

4. Interruption de défaut --- Interrompt les courants de court-circuit jusqu'à 25 kA.

5. Test et mise à la terre des câbles --- L'interrupteur de terre et les ports de test des câbles permettent un travail de câble en toute sécurité.

Chaque appareillage de commutation SF6 RMU de Lugao Power est conforme à la norme CEI 62271-200, offrant à la fois une capacité d'ouverture/déconnexion de charge et une tenue aux courants de défaut dans un encombrement compact (largeur aussi faible que 450 mm par panneau).

Paramètre de produit (spécification)

Remarque : Les paramètres techniques peuvent varier selon la configuration sélectionnée. Veuillez contacter Lugao Power pour la fiche technique finale.

Caractéristique du produit et application

Questions et réponses sur les fonctionnalités – Comprendre l'avantage du retrait

Q1 : Qu'est-ce qui rend la conception débrochable meilleure qu'une RMU fixe ?

R : Une RMU fixe nécessite une mise hors tension complète du panneau pour la maintenance de l'appareillage de commutation. Avec un appareillage de commutation débrochable Ring Main Unit sf6, il vous suffit de déployer le module de commutation en position « déconnecté » ou « test ». Le jeu de barres reste sous tension et les circuits en aval peuvent être entretenus en toute sécurité. Les temps d’arrêt passent d’heures à quelques minutes.

Q2 : Comment puis-je savoir si le camion amovible est dans la bonne position ?

R : La conception de Lugao Power comprend trois positions mécaniques distinctes : connectée, testée et déconnectée, chacune avec un retour tactile, des indicateurs visuels sur le camion et des contacts auxiliaires pour la surveillance SCADA à distance. Un volet de sécurité recouvre automatiquement les contacts fixes lorsque le chariot est retiré.

Q3 : Le gaz SF6 ne nécessite-t-il aucun entretien dans cette conception amovible ?

R : Oui. Le réservoir SF6 est scellé à vie (≥30 ans dans des conditions normales). Le mécanisme amovible est situé dans le compartiment basse tension ou dans la zone avant du camion, et non à l'intérieur du réservoir d'essence. Par conséquent, le retrait du commutateur ne perturbe pas la pression du SF6 ni l’intégrité diélectrique. Il s’agit d’une différence clé de l’unité principale à anneau amovible SF6.

Q4 : Cette RMU prend-elle en charge la télécommande ?

R : Oui. Les chariots débrochables peuvent être équipés de mécanismes motorisés et de capteurs de retour de position, permettant un embarbage/déstockage complet à distance – compatible avec la messagerie GOOSE CEI 61850.

Applications appropriées pour les appareillages isolés au SF6

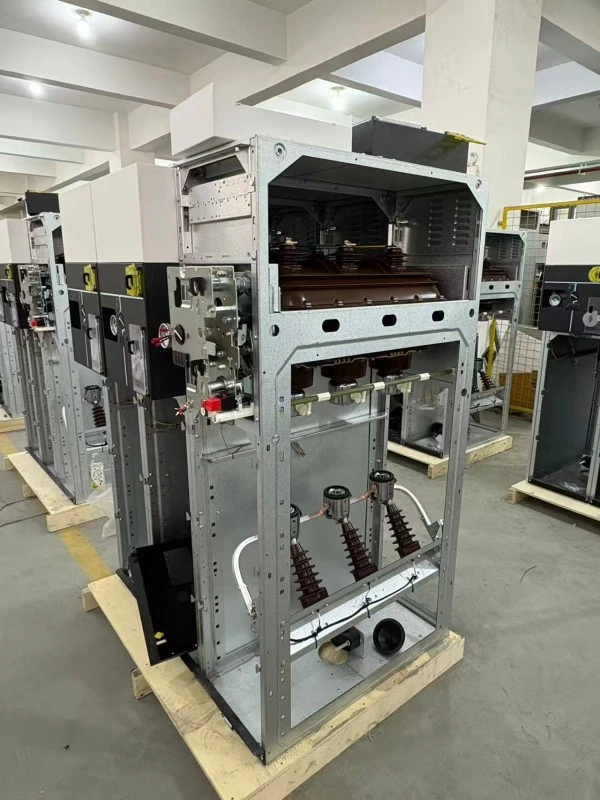

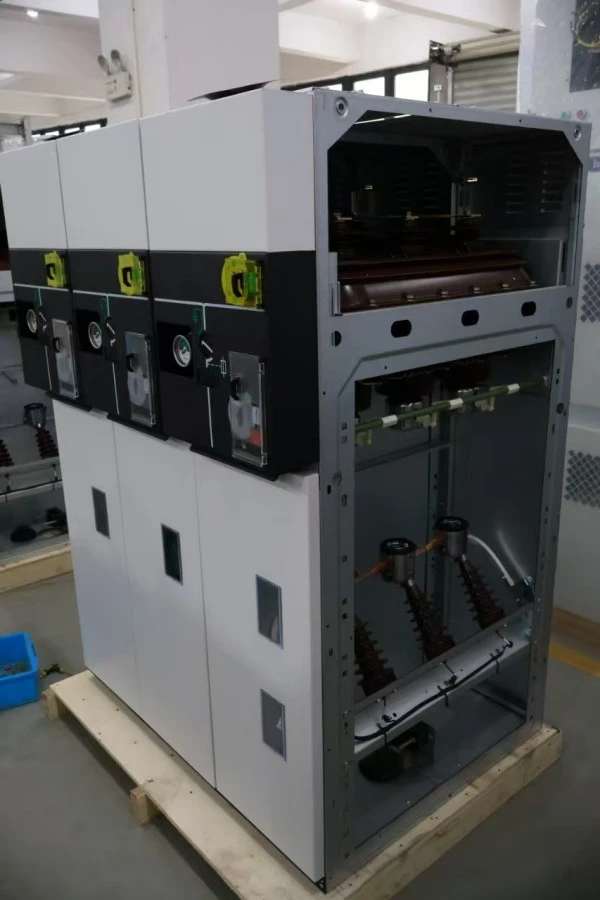

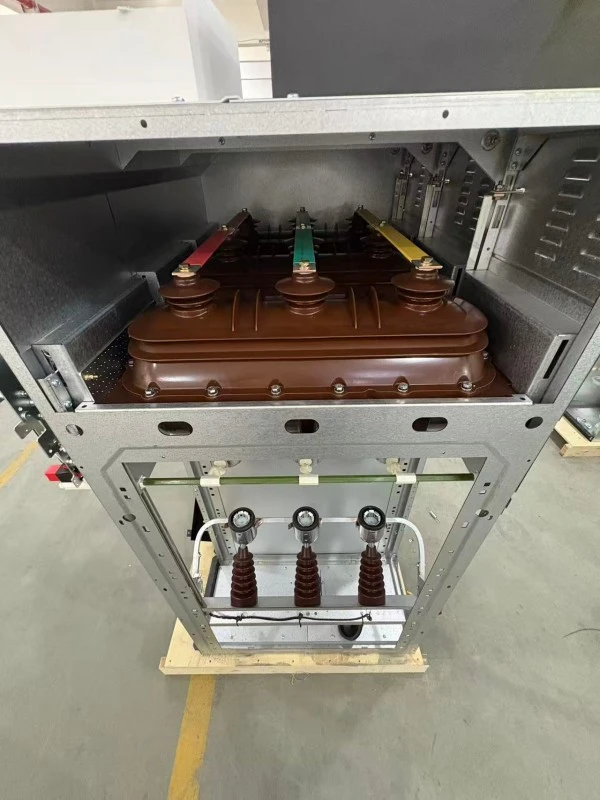

Détails de production

Chaque appareillage de commutation débrochable Ring Main Unit sf6 est produit dans notre usine certifiée ISO 9001 avec des lignes d'assemblage dédiées pour les variantes fixes et débrochables.

Étapes clés de la production :

1. Fabrication du réservoir --- acier inoxydable 3 mm, soudage laser robotisé, test de fuite à l'hélium à 100 % (taux de fuite <1 × 10⁻⁶ mbar·L/s).

2. Traitement SF6 --- Remplissage sous vide avec point de rosée ≤ -50°C, pression calibrée à une référence de 20°C.

3. Ensemble de camion amovible --- Rails de guidage de précision, rouleaux antifriction, contacts primaires auto-alignants (cuivre plaqué argent, épaisseur 12 μm).

4. Réglage du verrouillage --- Chaque unité subit 200 cycles d'insertion/retrait pour vérifier les verrouillages mécaniques.

5. Test haute tension --- Tenue à la fréquence industrielle : 42 kV/1 min (unités 12 kV) ; décharge partielle <5pC à 1,2Ur.

6. Test d'élévation de température --- À 1,1 × courant nominal, tous les points sont dans les limites standard.

7. Numéro de série unique --- Gravé sur le boîtier et sur le camion amovible pour une traçabilité complète.

Points de contrôle de qualité

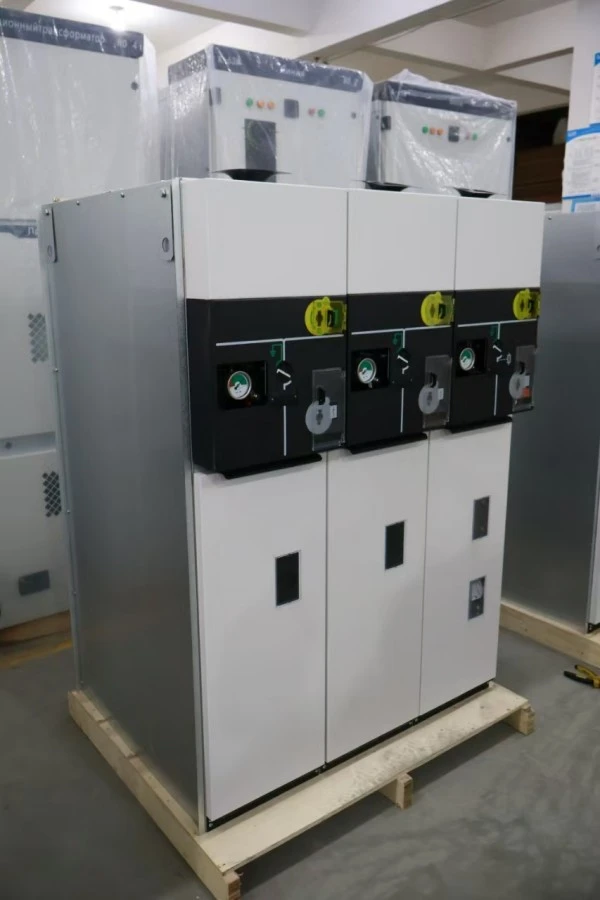

Conditionnement

Chaque panneau d'appareillage débrochable Ring Main Unit sf6 est emballé individuellement pour l'exportation :

Marquages ​​sur la caisse :

1. « Rempli de gaz SF6 – Ne pas laisser tomber »

2. « Camion amovible à l’intérieur – À manipuler avec soin »

3. Centre de gravité, points de levage, étiquettes fragiles

Le chariot débrochable est expédié à l'intérieur du panneau (en position Déconnecté) pour éviter tout dommage. Pour les commandes avec plusieurs camions, emballage séparé en option disponible.

Après-vente et garantie

Période de garantie :

12 mois à compter de la date de mise en service ou 18 mois à compter de la date d'expédition (selon la première éventualité).

Ce qui est couvert :

1. Toutes les pièces mécaniques, y compris le camion amovible, les verrouillages et les volets

2. Système de gaz SF6 (sauf recharge de gaz due à une fuite client)

3. Contacts primaires et secondaires

4. Mécanisme de mise à la terre

Ce qui n'est pas couvert :

1. Dommages lors d'un retrait/insertion incorrect

2. Modifications du câblage externe

3. Actes naturels (inondations, foudre)

4. Consommables (fusibles, voyants)

Engagements de services :

1. Réponse à la demande technique : dans les 2 heures (jours ouvrables)

2. Expédition des pièces détachées : sous 24 heures

3. Dépannage à distance : assistance gratuite par appel vidéo

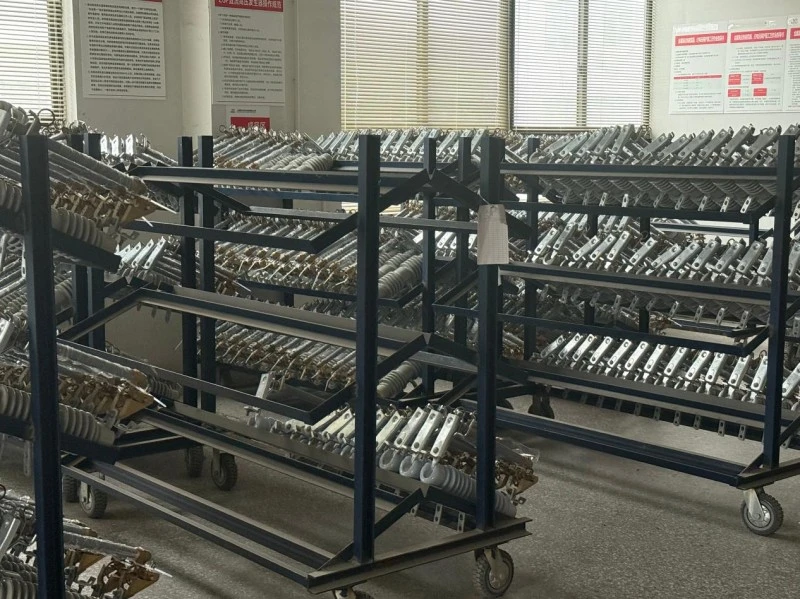

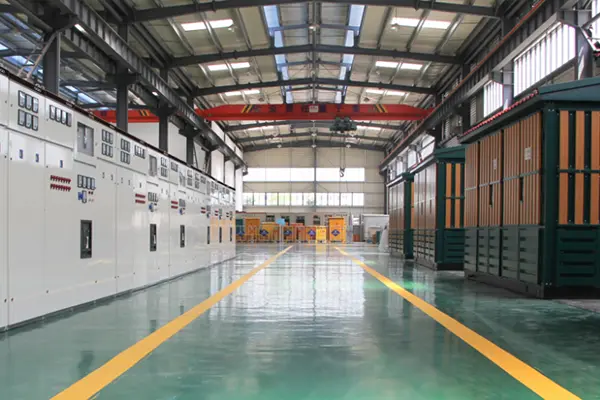

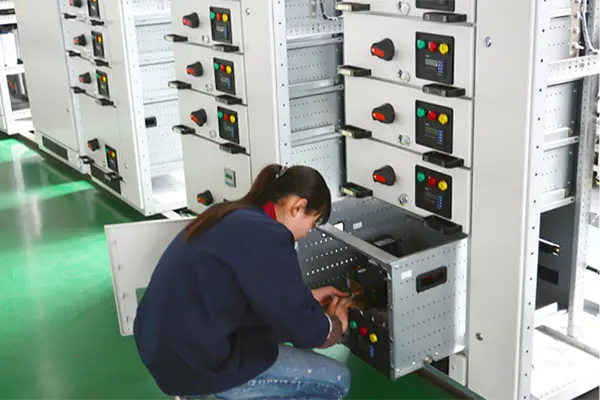

Fabrication et contrôle qualité

Lugao Power Co., Ltd. se spécialise dans la R&D et la fabrication d'équipements de transmission et de distribution d'énergie haute, moyenne et basse tension, y compris des transformateurs,appareillage de commutation, disjoncteurs, sectionneurs et produits électriques associés.

Grâce à ses capacités internes de production, d'ingénierie et de test, Lugao Power fournit des solutions OEM/ODM personnalisées et des solutions de distribution d'énergie à guichet unique pour les services publics, les installations industrielles, les projets d'énergie renouvelable et les applications d'infrastructure dans le monde entier.
