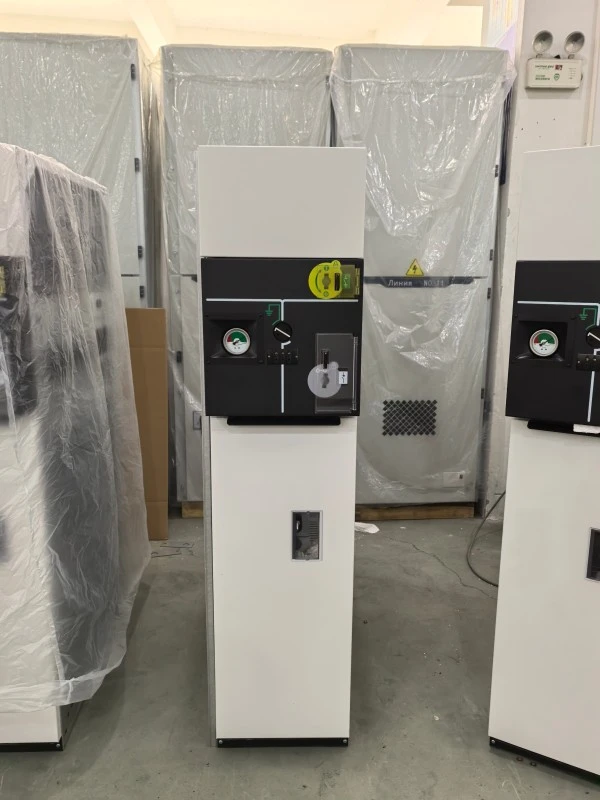

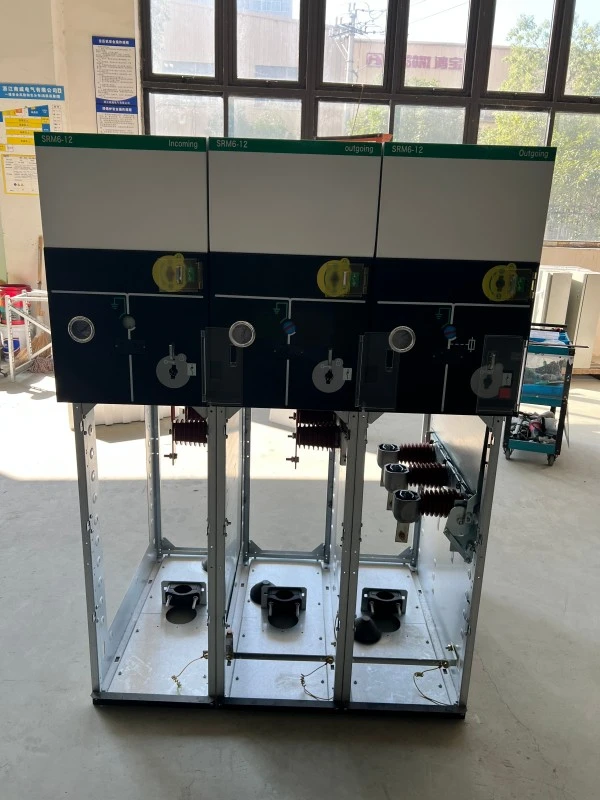

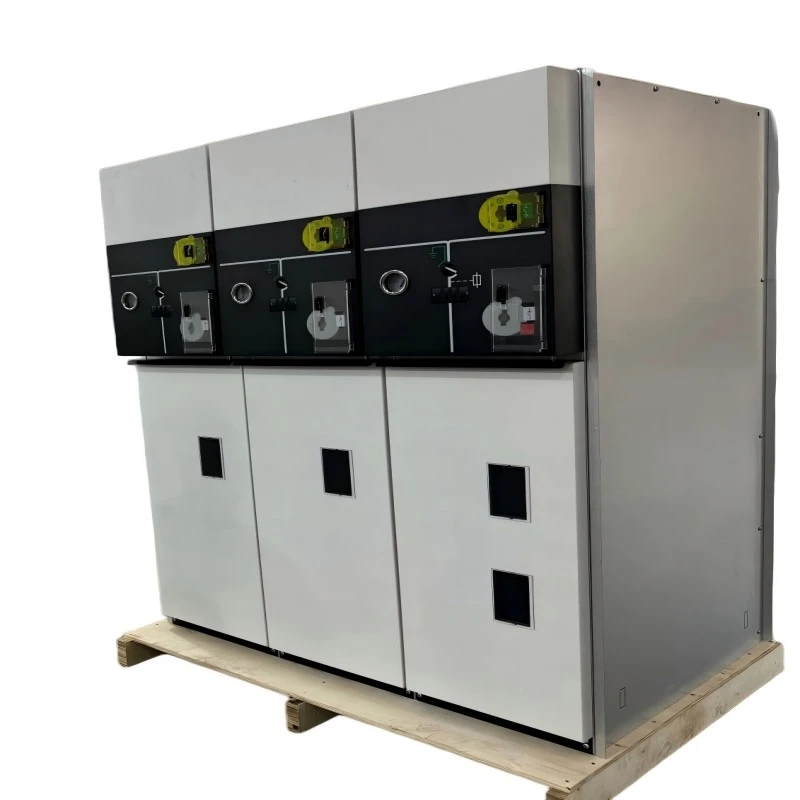

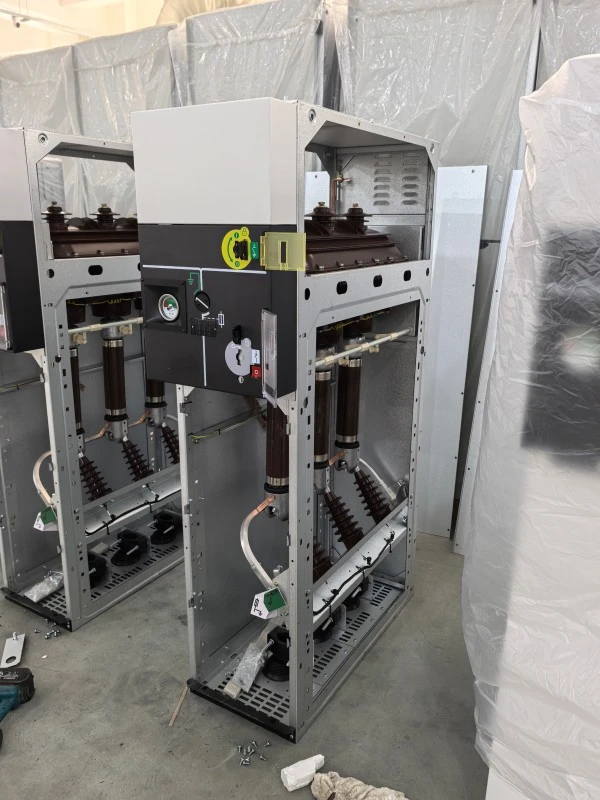

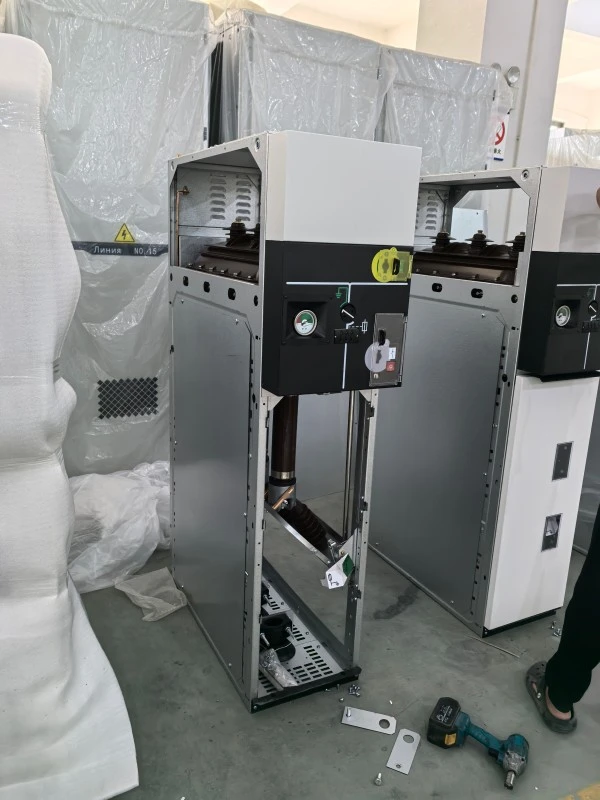

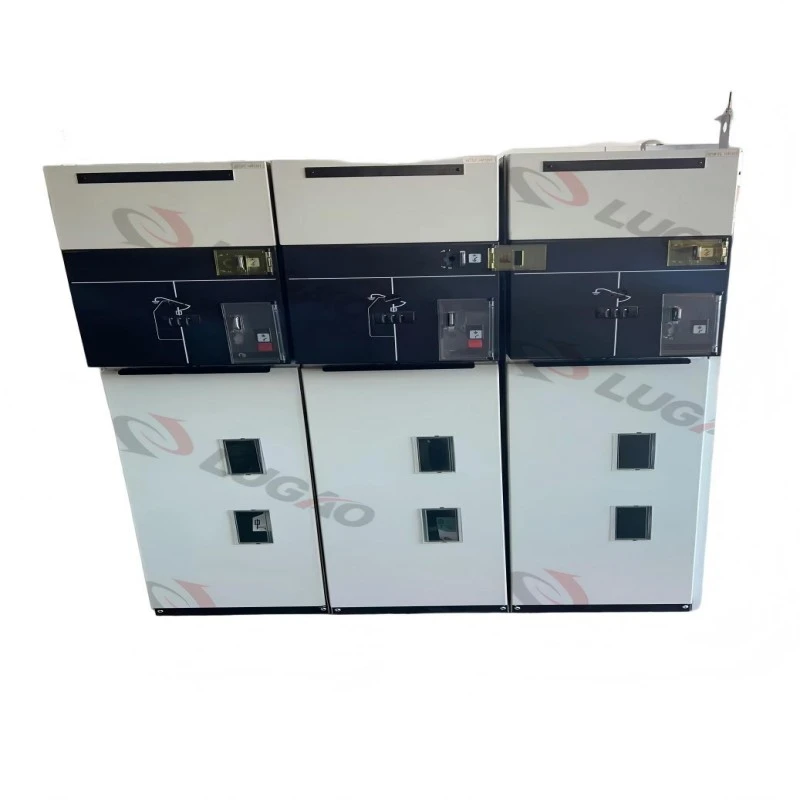

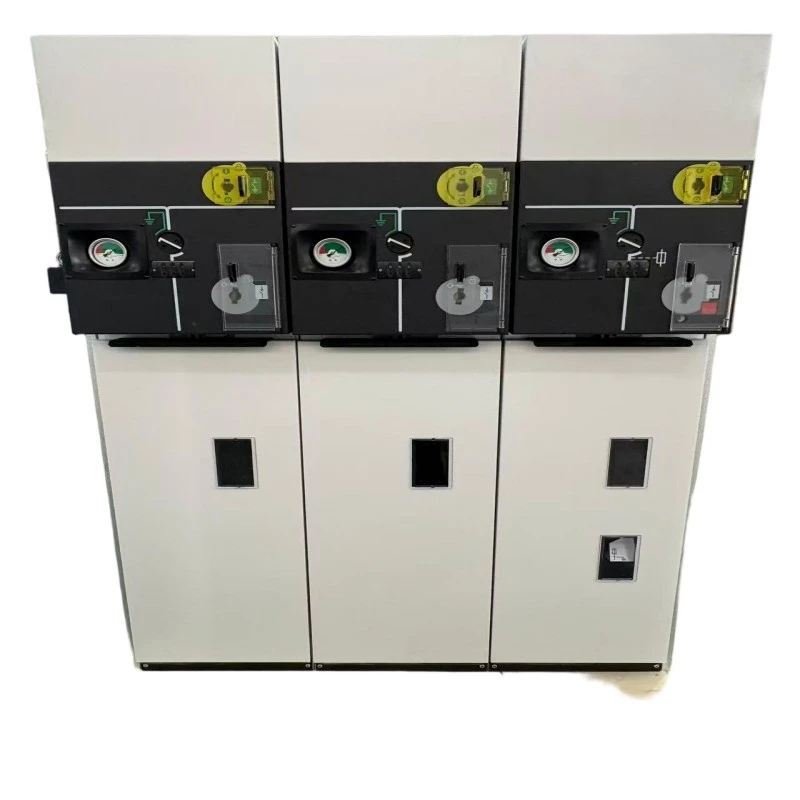

Système de verrouillage à faible gaz RMU à boîtier métallique

Le système de verrouillage à faible gaz RMU à boîtier métallique (Unité principale en anneau) est un appareillage assemblé en usine et testé de type, conçu pour les réseaux de distribution moyenne tension (jusqu'à 24 kV). Il combine la technologie du gaz isolé au SF6 ou sans SF6 avec un système de verrouillage mécanique et électrique à basse pression de gaz.

Ce qu'il fait :

Le RMU connecte, isole et protège en toute sécurité les transformateurs et les circuits de câbles dans les réseaux en anneau. Le « Low Gas Interlock System » empêche automatiquement le fonctionnement (fermeture ou mise à la terre) lorsque la pression interne du gaz descend en dessous des seuils de sécurité – éliminant ainsi les risques d'arc interne dus à une rigidité diélectrique insuffisante. La construction sous enveloppe métallique offre une protection physique robuste et un blindage électromagnétique.

Fonctions clés :

● Création/déconnexion de charge

● Fonctionnement du sectionneur de terre avec verrouillage

● Protection contre les courants de défaut (avec fusible ou relais)

● Alarme de basse pression de gaz et verrouillage

● Isolation visible sous coffret métallique

Chaque RMU à boîtier métallique du système de verrouillage à faible consommation de gaz de Lugao Power est conforme aux normes CEI 62271-200 et GB/T 3906, garantissant une intégration transparente dans les réseaux intelligents.

Paramètre de produit (spécification)

Caractéristique du produit et application

Fonctionnalités principales (avec section questions-réponses)

Caractéristique 1 : Mécanisme de verrouillage à basse pression de gaz

Empêche la fermeture ou la mise à la terre lorsque la densité du gaz est insuffisante.

Serrure mécanique + retour contact auxiliaire vers RTU.

Caractéristique 2 : Réservoir métallique entièrement scellé

Cuve en acier inoxydable avec soudure laser.

Aucune pièce externe sous tension exposée.

Caractéristique 3 : Verrouillages mécaniques/électriques intégrés

●Interrupteur de charge – interrupteur de terre – chaîne de verrouillage du capot avant.

Dispositions relatives aux serrures à clé et aux cadenas.

Caractéristique 4 : Conception compacte et modulaire

Largeur aussi faible que 375 mm par unité.

Extensible des deux côtés.

Caractéristique 5 : Système de gaz facile à entretenir

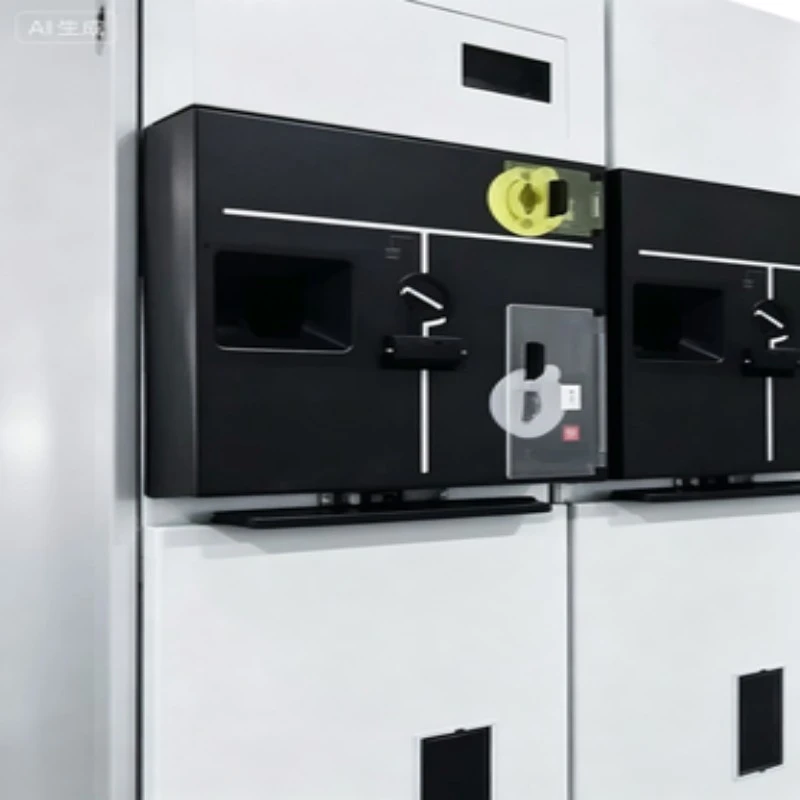

Vannes auto-obturantes ; manomètre gaz avec zone basse pression marquée en rouge.

Applications

1. Réseaux de distribution secondaires (complexes résidentiels et commerciaux)

2. Stations de collecte d’énergie éolienne/solaire (adaptabilité environnementale)

3. Salles d’appareillage des centres de recharge pour véhicules électriques

4. Aliments de sauvegarde du centre de données

5. Réseaux en anneau d’installations industrielles

Questions et réponses --- Présentation approfondie des caractéristiques du produit

Q1 : Un faible verrouillage du gaz affecte-t-il la vitesse de fonctionnement normale ?

R : Non. Sous pression normale, le verrouillage est transparent. Ce n'est qu'en cas de fuite de gaz (par exemple en raison du vieillissement du joint) que le verrou s'enclenche, généralement après plus de 10 ans. Il n'ajoute aucun délai lors des commutations de routine.

Q2 : Quel est l’intervalle typique de remplissage de gaz ?

R : Pour la version SF6, >20 ans dans des conditions normales. Le verrouillage de faible niveau de gaz déclenchera une alarme bien avant le niveau critique, permettant ainsi une maintenance planifiée.

Q3 : Le RMU à boîtier métallique du système de verrouillage à faible consommation de gaz est-il adapté à l'automatisation des réseaux intelligents ?

R : Absolument. Chaque unité fournit des contacts auxiliaires pour l'alarme de gaz faible, l'état de verrouillage et la position du commutateur --- compatible avec la norme CEI 61850 via RTU.

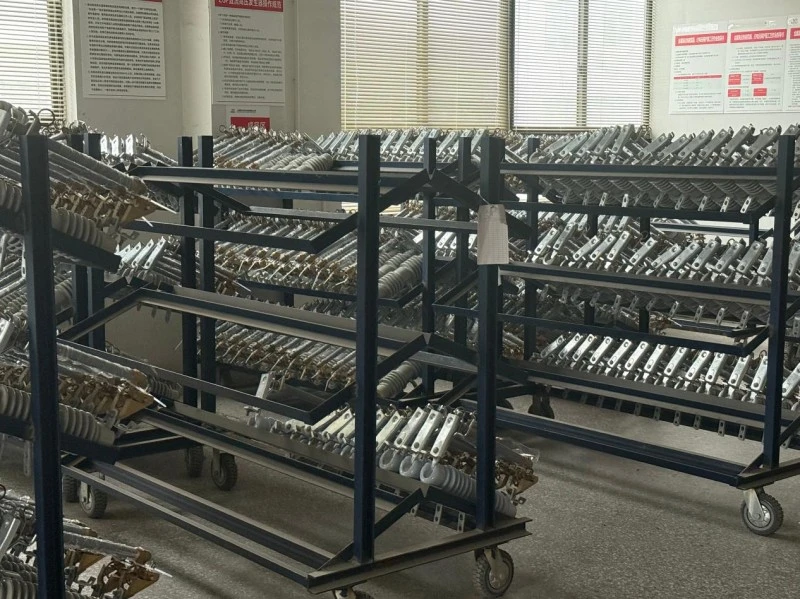

Détails de production

Processus de fabrication

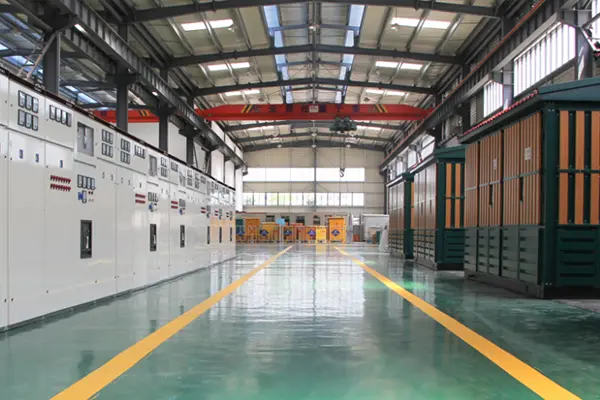

●Lugao Power Co., Ltd. produit chaque système de verrouillage à faible teneur en gaz à boîtier métalliqueRMUdans une salle blanche de classe 100 000 pour le remplissage de gaz. Étapes clés de la production :

1. Découpe laser du réservoir et soudage robotisé --- test de fuite à l'hélium (<1×10⁻⁶ mbar·L/s).

2. Séchage et dégazage sous vide --- teneur en humidité ≤ 10 ppm.

3. Ensemble de verrouillage mécanique --- test d'endurance de 5 000 cycles.

4. Étalonnage de verrouillage à faible gaz --- utilisant des pressostats de précision et des mécanismes à came.

5. Test électrique final --- tenue à la fréquence industrielle (42 kV/1 min pour les unités 12 kV).

6. Numéro de série unique --- traçable aux certificats de matières premières.

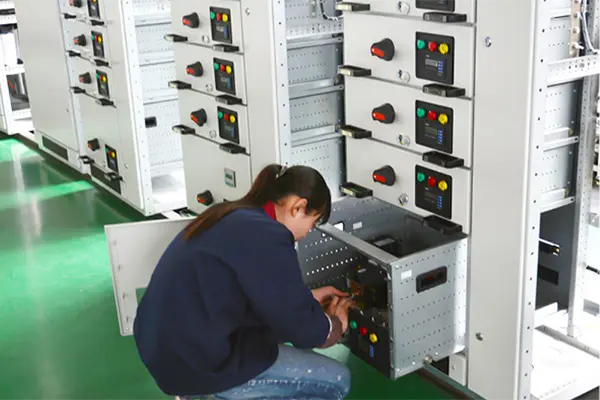

Contrôle de qualité

Chaque RMU est soumise à 100 % à un test d'acceptation en usine (FAT) conformément à la CEI.

Fonction de verrouillage de gaz bas vérifiée à trois points de pression : normal, alarme, verrouillage.

Mesure de décharge partielle <5pC à 1,2Ur.

Certifications et assurance qualité

Pourquoi choisir Lugao Power Co., Ltd.?

● 15+ ans dans les appareillages moyenne tension.

● Assistance tout au long du cycle de vie – pièces de rechange garanties 10 ans.

● Ingénierie personnalisée – ajoutez une surveillance à distance des faibles niveaux de gaz, un chauffage ou des TC.

«Lorsque vous achetez une RMU à boîtier métallique Low Gas Interlock System de Lugao, vous obtenez non seulement un produit, mais un partenaire en matière de sécurité du réseau.»

Emballage et livraison

Conditionnement

1. RMU individuelle : Scellée dans un sac PE antistatique + déshydratant.

2. Amorti : mousse EPE de 30 mm à l’intérieur d’une caisse en bois.

3. Caisse extérieure : Contreplaqué traité thermiquement (conforme à la NIMP-15 pour l'exportation).

4. Marquage : Fragile, centre de gravité, étiquette remplie de gaz, avertissement de verrouillage.

Livraison

1. Port : Changhaï/Ningbo.

2. Délai de livraison : 25 jours ouvrables pour les unités standard 630A (commande d'échantillon 15 jours).

3. Documents d'expédition : liste de colisage, facture commerciale, connaissement, rapports de test, certificat d'étalonnage de verrouillage.

Note de transport de gaz

Les unités remplies de SF6 ou d'éco-gaz sont expédiées comme « marchandises non dangereuses » sous le numéro ONU 3166 (machines fonctionnant au gaz). Toutes les vannes scellées et protégées.

FAQ

Q1 : Quelle est la période de garantie pour le RMU à boîtier métallique du système de verrouillage à faible consommation de gaz ?

R : Lugao Power fournit 12 mois à compter de la date de mise en service ou 18 mois à compter de l'expédition (selon la première éventualité). Le mécanisme de verrouillage à faible consommation de gaz est couvert pendant 5 ans.

Q2 : Le verrouillage de faible niveau de gaz peut-il être contourné en cas d'urgence ?

R : Non, par conception. Le contourner irait à l’encontre de la sécurité. Au lieu de cela, nous fournissons un kit de recharge de gaz temporaire pour rétablir la pression dans les 30 minutes. Suivez toujours le verrouillage-étiquetage.

Q3 : Fournissez-vous une formation à l'installation ?

R : Oui. Nous proposons gratuitement un guidage vidéo à distance et une formation sur site pour les commandes supérieures à 10 unités.

Q4 : Comment puis-je vérifier la fonction de verrouillage en cas de faible niveau de gaz avant l'installation ?

R : Utilisez le port de test du moniteur de densité de gaz. Libérez lentement le gaz – au seuil d’alarme (0,03 MPa), vous entendrez un relais d’alarme ; au seuil de verrouillage (0,02 MPa), l'arbre de commande du commutateur se bloque mécaniquement. Ceci est démontré dans notre vidéo d’usine.

Q5 : Cette RMU est-elle compatible avec le gaz sans SF6 ?

R : Oui. Lugao Power propose un RMU à boîtier métallique avec système de verrouillage à faible teneur en gaz avec un mélange N2/SF6 (70 %/30 %) ou un gaz à base de C4-FN. (Les seuils de fluide gazeux et de verrouillage sont configurés en fonction du système d'isolation sélectionné.) Les seuils de pression de verrouillage sont recalculés pour chaque type de gaz.
