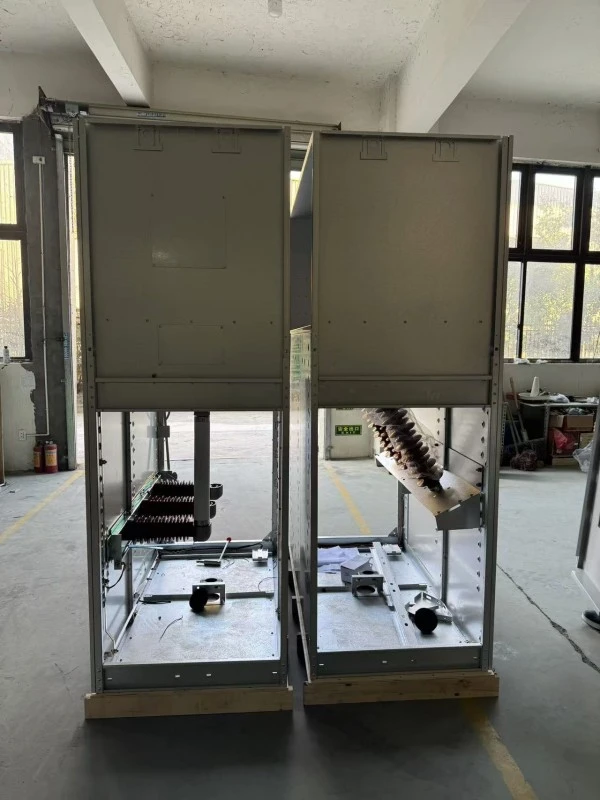

Isolation au gaz respectueuse de l'environnement RMU

L'isolation gazeuse respectueuse de l'environnement RMU (Unité principale en anneau) est un appareillage de commutation moyenne tension (jusqu'à 24 kV) assemblé en usine, scellé et sous enveloppe métallique qui utilise un mélange de gaz écologique comme moyen isolant principal et d'extinction d'arc --- au lieu du SF6 pur. Contrairement aux RMU SF6 traditionnelles qui ont un potentiel de réchauffement global élevé (GWP = 23 500), le SF₆ a un GWP d'environ 24 300 selon les données de référence actuelles de l'UE. L'eco-RMU de Lugao Power utilise soit un air synthétique, un mélange N₂/SF₆ (avec moins de 10 % de SF6) ou un gaz à base de fluorocétone (C5-FK). Ces gaz sont non toxiques, ininflammables et ont un GWP inférieur à 1 (pour l'air synthétique) ou inférieur à 600 (pour le C5-FK), contre 23 500 pour le SF6 pur.

Avantages du produit

Pourquoi choisirPuissance de LugaoL'Eco-Gas RMU plutôt que les alternatives au SF6 ?

Caractéristiques du produit

Liste des fonctionnalités avec explications techniques

Détails de production

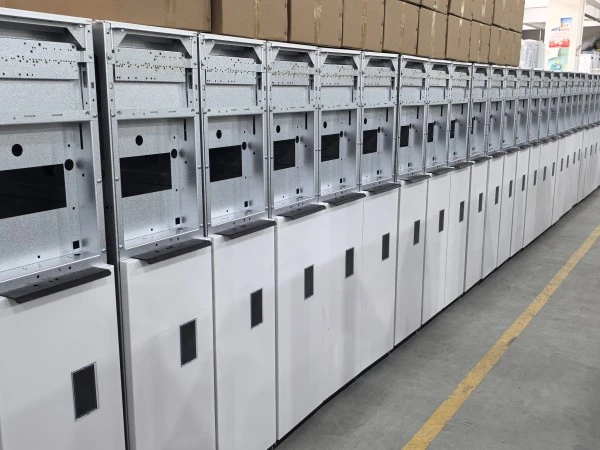

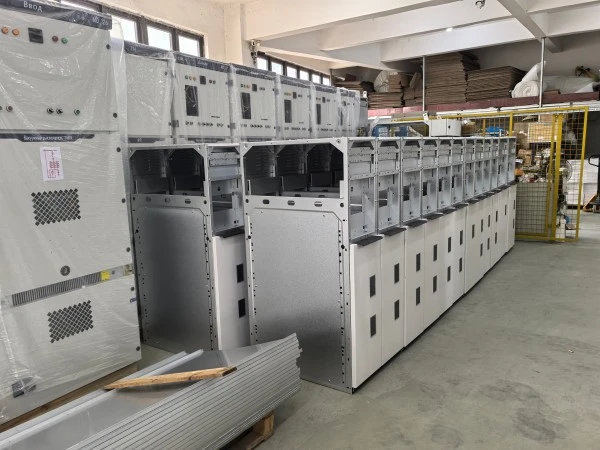

Comment Lugao Power fabrique la RMU Eco-Gas

Chaque RMU d'isolation au gaz respectueuse de l'environnement est produite dans notre usine certifiée ISO 9001:2021 et ISO 14001 à Wenzhou, en Chine. Le processus de fabrication est spécifiquement adapté à la manipulation des écogaz – différent des lignes de production de SF6.

Processus de production étape par étape

1. Fabrication du réservoir

● Acier inoxydable de 3 mm (AISI 304) – découpé au laser, plié robotisé, soudé par procédé MIG automatisé.

● Détection de fuite 100% hélium : Réservoir immergé dans une chambre à vide ; test de pulvérisation d'hélium – taux de fuite <1 × 10⁻⁶ mbar·L/s (20 fois plus strict que les exigences CEI).

2. Assemblage des composants

● Mécanisme d'interrupteur à trois positions assemblé en salle blanche (Classe 100 000).

● Contacts en cuivre argentés (épaisseur 15μm) – assurent une faible résistance de contact (<30μΩ).

● Mécanisme de volet – en acier inoxydable, entraîné par came.

3. Traitement sous vide

● Cuve chauffée à 80°C sous vide (<10 Pa) pendant 8 heures – élimine l'humidité (cible <10ppm).

● Empêche la condensation interne et le claquage diélectrique.

4. Remplissage éco-gaz

● Mélange gazeux préparé dans une station de mélange dédiée (précision ±1%).

● Pour le mélange C5-FK : C5-FK (fluorocétone) + CO₂ + O₂ (trace).

● Pression de remplissage : 0,04 MPa relatif à 20°C.

● Chaque réservoir porte un numéro de série avec une étiquette de composition du gaz.

5. Test électrique final

● Tenue à la fréquence industrielle : 42 kV/1 min (unités 12 kV).

● Impulsion de foudre : 75kV crête (1,2/50μs).

● Décharge partielle : <5pC à 1,2Ur (12kV = tension d'essai de 14,4kV).

● Mesure de résistance de contact : enregistrée sur le certificat de test.

● Test de fonctionnement mécanique : 50 cycles ouverture/fermeture – aucun changement de pression du gaz.

6. Vérification du verrouillage

● Tous les verrouillages mécaniques testés avec des goupilles de jauge – mesure de force enregistrée.

7. Emballage

● Unité remplie de gaz scellée avec bouchon de transport sur valve.

● Manomètre protégé par une housse en mousse

Jalons du contrôle qualité

Service après-vente et garantie

Période de garantie :

12 mois à compter de la date de mise en service ou 18 mois à compter de la date d'expédition (selon la première éventualité).

Couvert par la garantie :

1. Toutes les pièces mécaniques (mécanisme de commutation, verrouillages, sectionneur de terre, indicateurs)

2. Intégrité du réservoir d’essence (fuite due à un défaut de fabrication)

3. Contacts primaires et secondaires

4. Composition de l'éco-gaz (si le remplissage en usine s'écarte du certificat)

5. Manomètre et moniteur de densité

Non couvert :

1. Dommages dus à un stockage ou une installation inappropriée (par exemple, chute de l'appareil)

2. Corrosion externe due à un environnement agressif (par exemple, usine chimique)

3. Actes naturels (séisme, inondation, foudre)

4. Consommables (fusibles, voyants, piles)

Foire aux questions

Q1 : Quel gaz exactement est utilisé dans la RMU d’isolation au gaz respectueuse de l’environnement ?

R : Lugao Power propose deux options :

● Option A (économie) : mélange N₂ + 10 % SF₆ – GWP ≈ 2 350 (toujours 90 % inférieur au SF₆ pur).

● Option B (premium verte) : C5-FK (fluorocétone) + CO₂ + O₂ – GWP < 600, pas de PFAS, adaptée aux projets cherchant à réduire la dépendance aux gaz d'isolation SF₆ à PRG élevé.

Les deux sont non toxiques, ininflammables et approuvés par la norme CEI 62271-200.

Q2 : Les performances du gaz sont-elles identiques à celles du SF6 ?

R : Oui, à la même pression de fonctionnement (0,04-0,05 MPa), la rigidité diélectrique et la capacité d'extinction de l'arc sont équivalentes. Notre RMU respectueuse de l'environnement passe les mêmes tests de type que les unités SF6 : tenue à 42 kV, établissement de court-circuit de 20 kA et 50 opérations mécaniques.

Q3 : Que se passe-t-il en cas de fuite de gaz ? Est-ce dangereux pour les travailleurs ?

R : L'éco-gaz est non toxique (contrairement au SF6 qui peut produire des sous-produits toxiques sous l'effet d'un arc électrique). Cependant, des fuites importantes dans des espaces confinés pourraient déplacer l’oxygène. La RMU de Lugao Power comprend une alarme basse pression. En cas de déclenchement, aérez la pièce avant d'entrer. Le gaz lui-même peut être respiré sans danger en petites quantités (semblable à la décharge d'un extincteur CO₂).

Q4 : Puis-je faire le plein de gaz localement si nécessaire ?

R : Le réservoir est scellé à vie ---vous ne devriez jamais avoir besoin de le remplir dans des conditions normales (taux de fuite <0,1 % par an). Cependant, si une valve est endommagée, Lugao Power fournit des kits de recharge contenant le mélange gazeux exact. Nous ne recommandons pas d’utiliser du SF6 local – cela irait à l’encontre de l’objectif environnemental.

Q5 : Votre RMU d’isolation au gaz respectueuse de l’environnement est-elle plus chère que le SF6 ?

R : Le coût d’achat initial est d’environ 8 à 12 % plus élevé en raison du mélange de gaz et de la ligne de production dédiée. Cependant:

1. Vous évitez les futurs coûts de récupération du SF6

2. Vous êtes admissible à des incitations fiscales pour les bâtiments écologiques (par exemple, à Singapour, dans l'UE).

3. De nombreux services publics paient désormais un supplément pour les appareillages sans SF6 dans leur évaluation des achats.

4. Sur un cycle de vie de 20 ans, l’éco-RMU de Lugao est neutre en termes de coûts, voire moins cher.

Q6 : Quelles certifications cette RMU détient-elle ?

R : Tests de type complets CEI 62271-200 (certifiés KEMA). Supplémentaire:

● ISO 14001 (management environnemental de l'industrie manufacturière)

● Marquage CE

● Chinois GB/T 3906

Q7 : Puis-je moderniser un panneau SF6 RMU existant avec du gaz écologique ?

R : Non, le système de traitement du gaz, les joints et les réglages de pression sont différents. Cependant, Puissance de LugaoRMU à isolation gazeusea les mêmes dimensions extérieures et espacement des jeux de barres que la plupart des RMU SF6 standard. Cela permet un remplacement « instantané » sans travaux de génie civil.

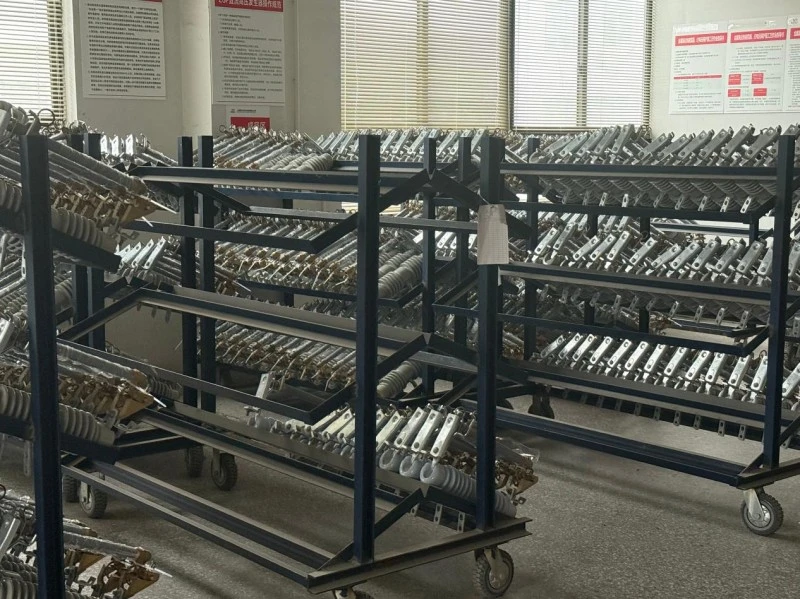

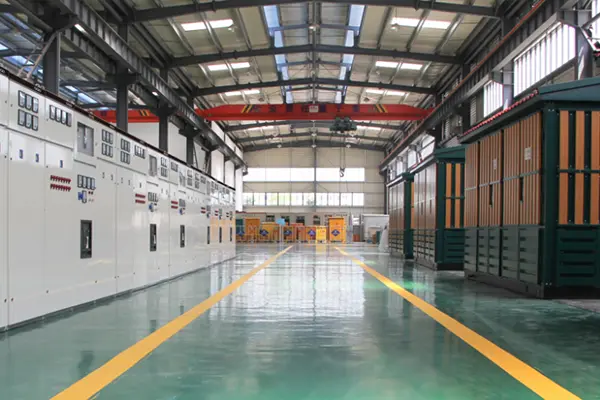

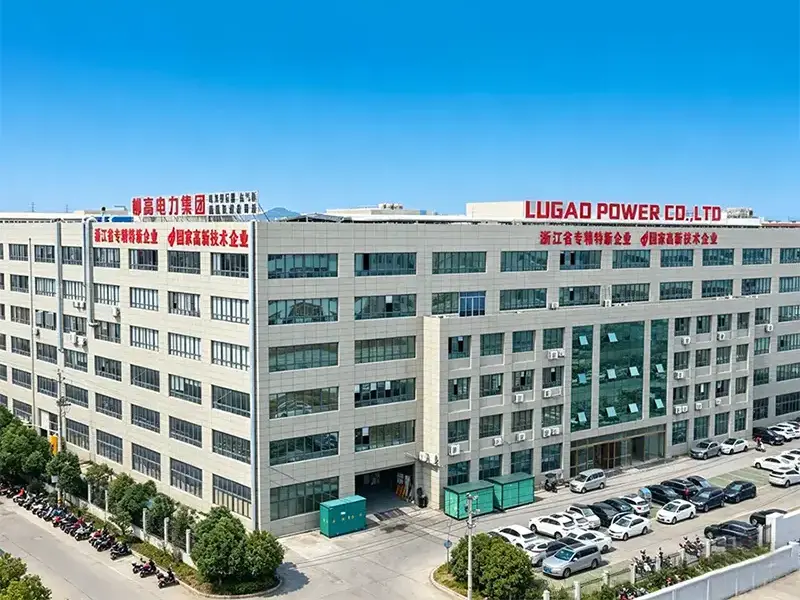

Usine de Lugao
